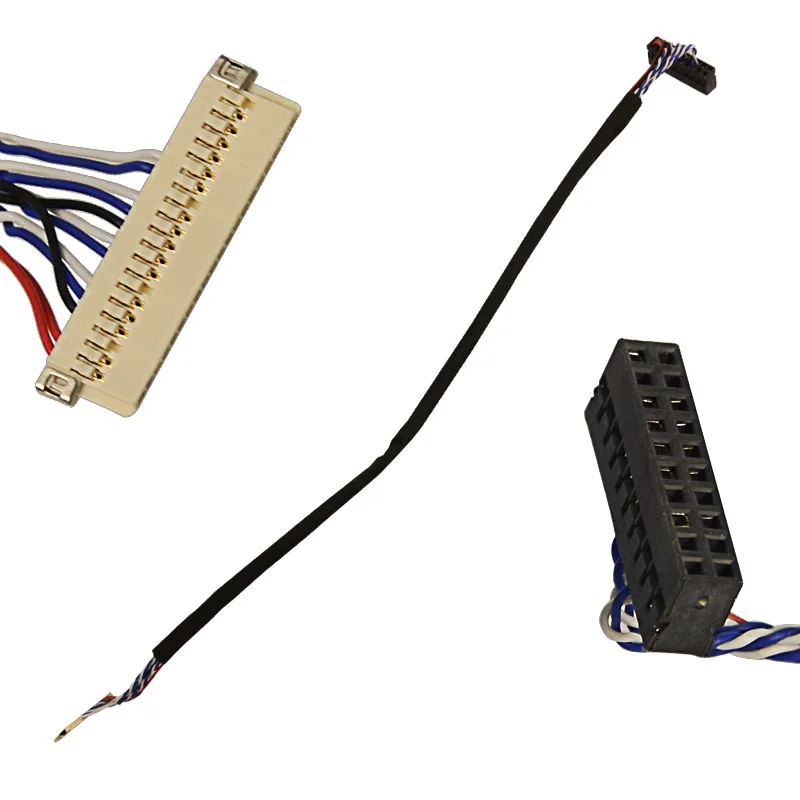

Диагональ 20 контактов, кабель LVDS диагональю 26 см, 1 канал, 6 бит, 20 контактов, для ЖК-контроллера, 12,1 дюйма, TFT ЖК-панель, стандартная, для самостоятельной сборки

Длина: около 26 см

Контакты: 20-20-

Проводка: 4 пары синих и белых кабелей (для сигнального соединения);

Черная подставка для проводов «Земля» и красная подставка для проводов для «питания»

Применение:

Подходит для ЖК-дисплей дисплей с 1-канальный интерфейс LVDS (RGB 6-бит данных, 4 пары детских хлопковых утепленных колготок на дифференциального сигнала; Тип номер детали: часов DF 19K-20P-1H);

Совместим с нашим ЖК-контроллером;

Хорошо for10.4 ”, 12,1”, 13,3 ”и 15” ЖК-панели с разрешением 800*600, 1024*768,

Пригоден для обслуживания/ремонта магазинов.

20pin соединитель последовательности контактов:

PIN #

Название сигнала

Описание продукта:

1

VCC

Питание

2

VCC

Питание

3

GND

Заземления

4

GND

Заземления

5

RxIN0-

-Дифференциальный ввод данных LVDS

6

RxIN0 +

+ Дифференциальный ввод данных LVDS

7

GND

Заземления

8

RxIN1-

-Дифференциальный ввод данных LVDS

9

RxIN1 +

+ Дифференциальный ввод данных LVDS

10

GND

Заземления

11

RxIN2-

-Дифференциальный ввод данных LVDS

12

RxIN2 +

+ Дифференциальный ввод данных LVDS

13

GND

Заземления

14

CKIN-

-Дифференциальный ввод часов LVDS

15

CKIN +

+ Дифференциальный ввод часов LVDS

16

GND

Заземления

17

NC

Без какой-либо

18

NC

Без какой-либо

19

GND

Заземления

20

GND

Заземления

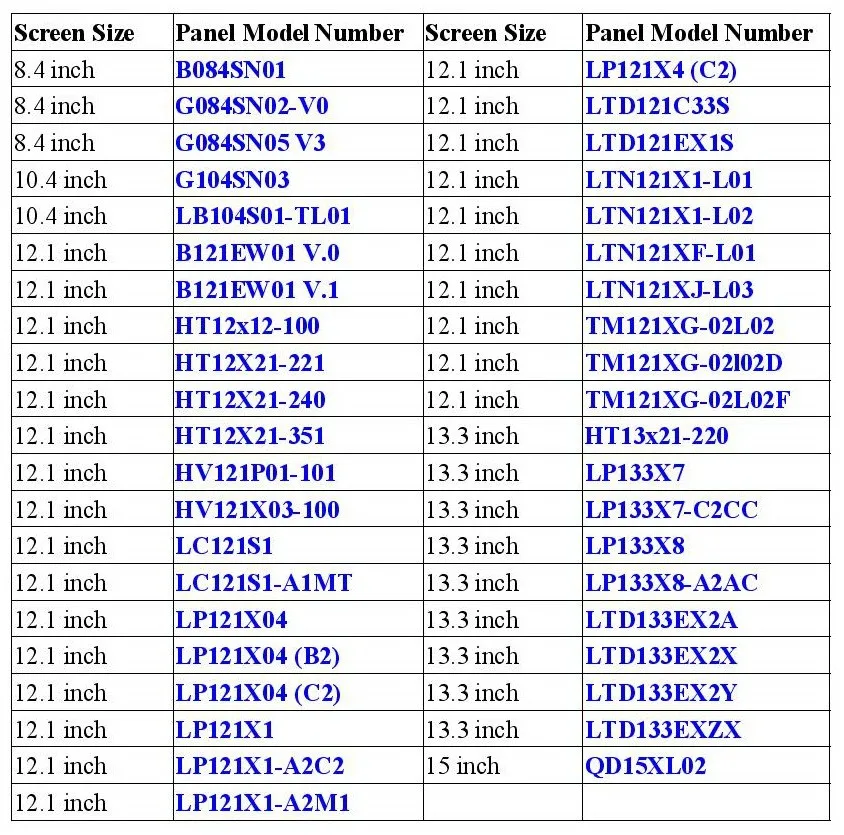

Совместимый с ЖК-панелью Номер модели:
