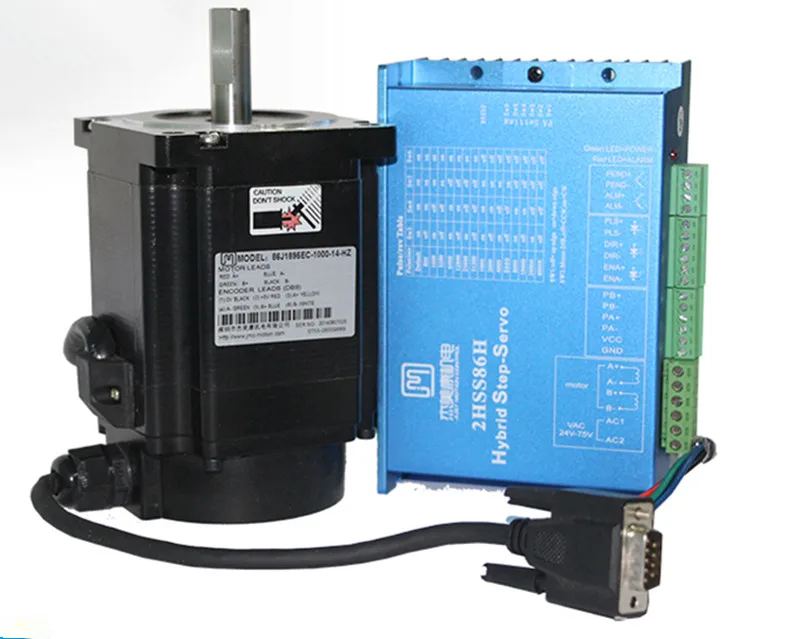

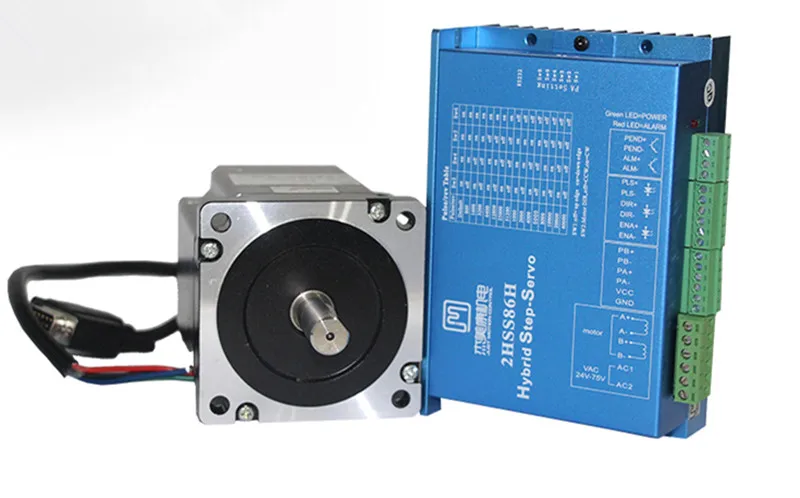

2-фазный Драйвер шагового серводвигателя NEMA34, нм, унц. С замкнутым контуром, комплект JMC 86J1880EC-1000 + 2HSS86H

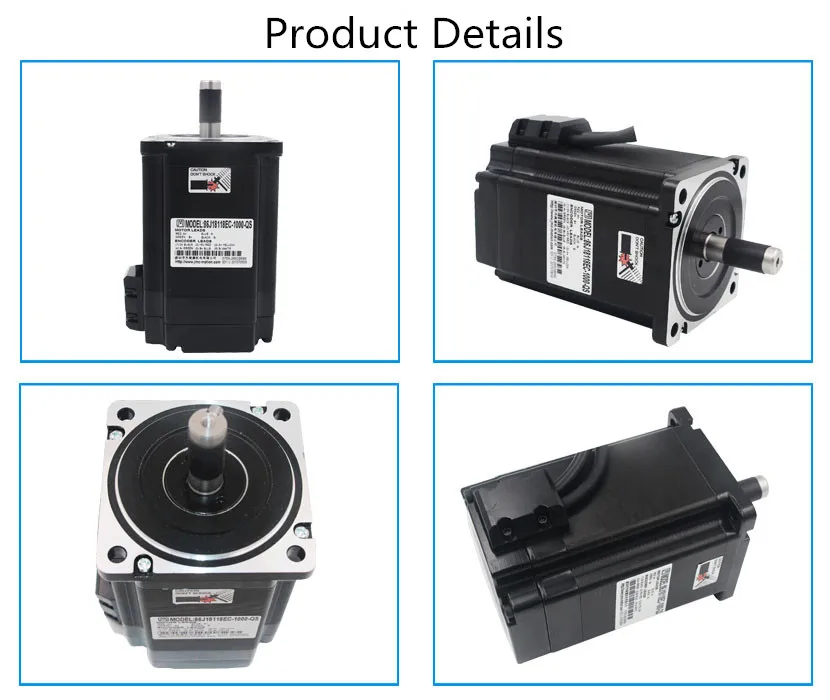

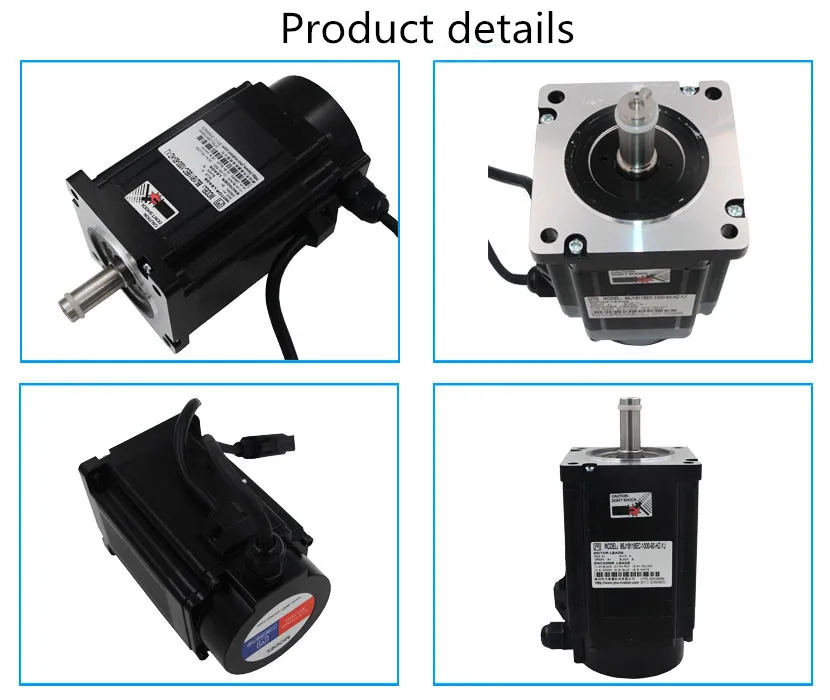

1 шт. NEMA34 4.5нм замкнутый цикл шаговый двигатель 86J1880EC-1000.

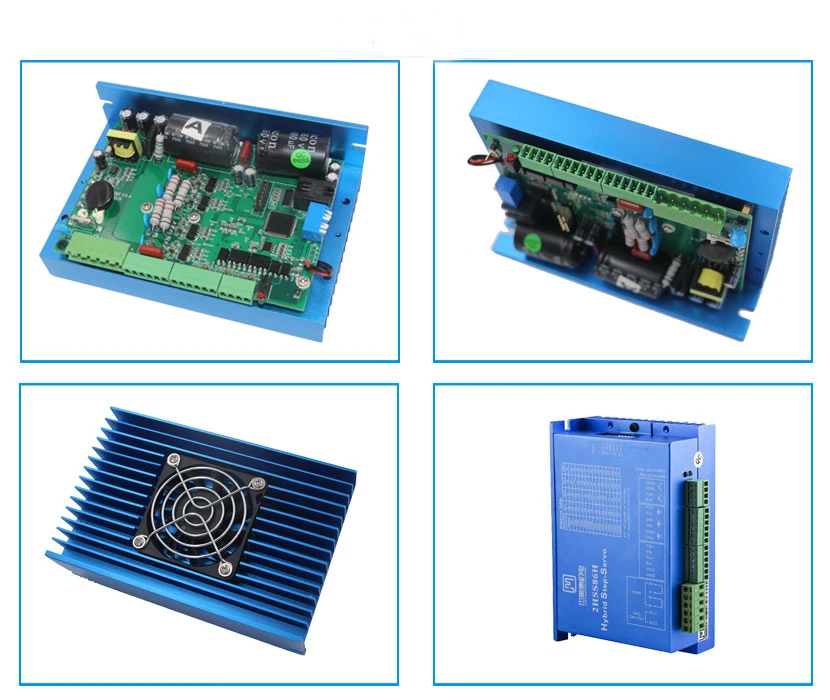

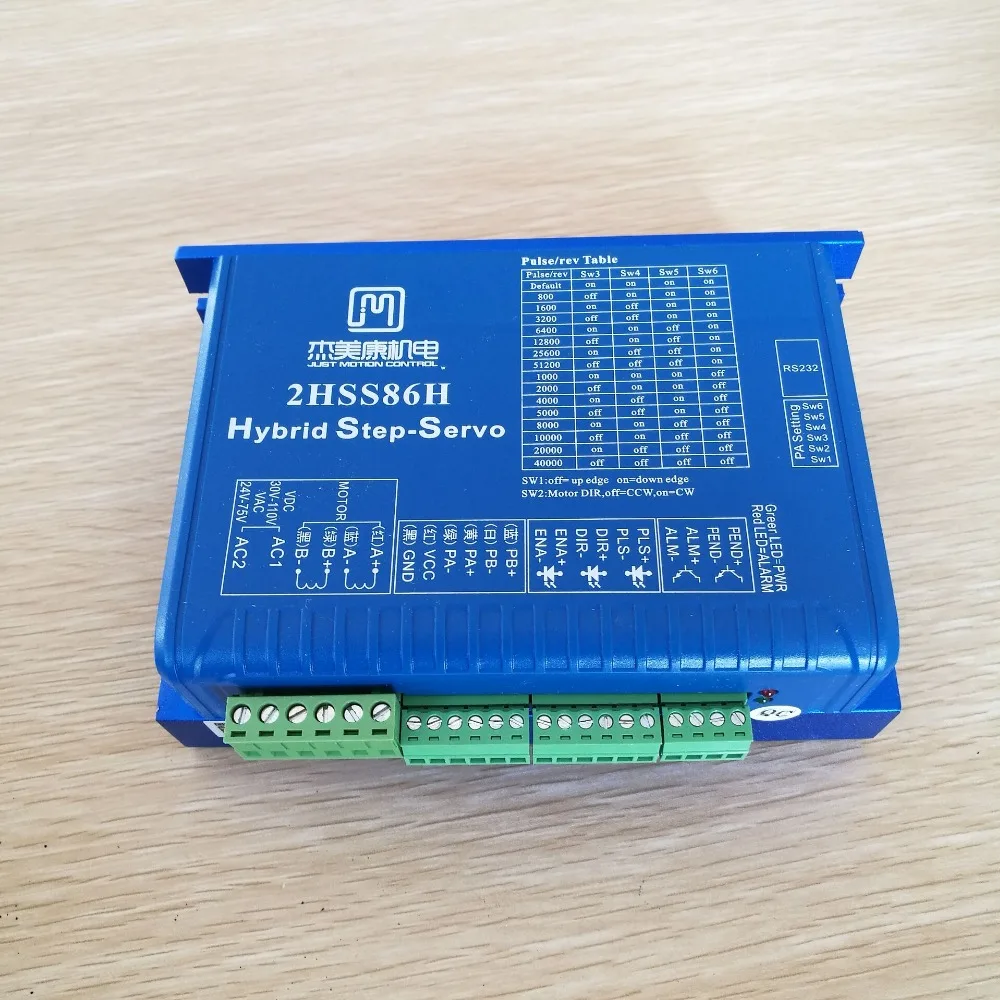

1 шт. замкнутый цикл шаговый двигатель привод 2HSS86H.

1 шт. 3 м Удлинительный кабель кодировщика.



1, технический параметр

型号 绝缘等级 引线数目 86J1880EC-1000 1,8 4,5 5,0 0,34 3,2 1300 1400 B 4 2,6 111 86J1895EC-1000 1,8 6,8 5,5 0,42 4,1 2000 1850 B 4 3,3 126

86J18118EC-1000

1,8 8,5 6,0 0,53 5,4 2500 2700 B 4 4,3 149 86J18156EC-1000 1,8 12 6,0 0,72 5,5 4000 4000 B 4 4,4 187

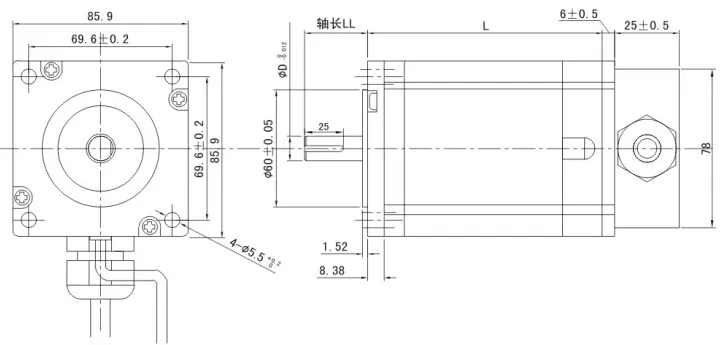

2,Размер машины

Модель 86J1880EC-1000 80 73/60 可选 Φ14 平台 1,0*25 38 86J1895EC-1000 98 73/60 可选 Φ14 平台 1,0*25 38 86J18118EC-1000 118 73/60 可选 Φ14 键槽 5,0*25 38 86J18156EC-1000 156 73/60 可选 Φ14 键槽 5,0*25 38



Полный замкнутый шлейф Низкое тепло/высокая эффективность Гладкая и точная Высокая скорость отклика Высокий крутящий момент/высокая скорость

Типичные области применения:

Станок с ЧПУ, режущий станок, гравировальный станок

Правила названия гибридного шагового серводвигателя

86 Дж 18 156 EC----1000 | , Для детей 1, 2, 3, 4, 5, 6 лет 1. Диаметр двигателя 2. Серводвигатель серии JMC 3. Шаг угол 18:1.8 ° 2 фазы, 12-: 1,2 ° 3 фазы 4,156-это длина мотора 5. Отзывы о закрытом кодере 6. Разрешение кодировщика составляет 1000

2 Фаза гибридный шаговый двигатель электрический Параметры

Модель

Угол поворота (Град.)

Холдинг Высокий крутящий момент (Н. М)

Сила тока Фазы (A)

Сопротивление Фазы (омы)

Индуктивности/ Фазы (mH)

Стопор Высокий крутящий момент (Gcm)

Ротор inetria (G-cm & sup;2;)

Изоляция Класс

Подводящий провод Цифры

Вес (Кг)

Длина (Мм)

86J1880EC-1000

1,8

4,5

5,0

0,34

3,2

1300

1400

B

4

2,6

111

86J1895EC-1000

1,8

6,8

5,5

0,42

4,1

2000

1850

B

4

3,3

126
