Посылка включает в себя:

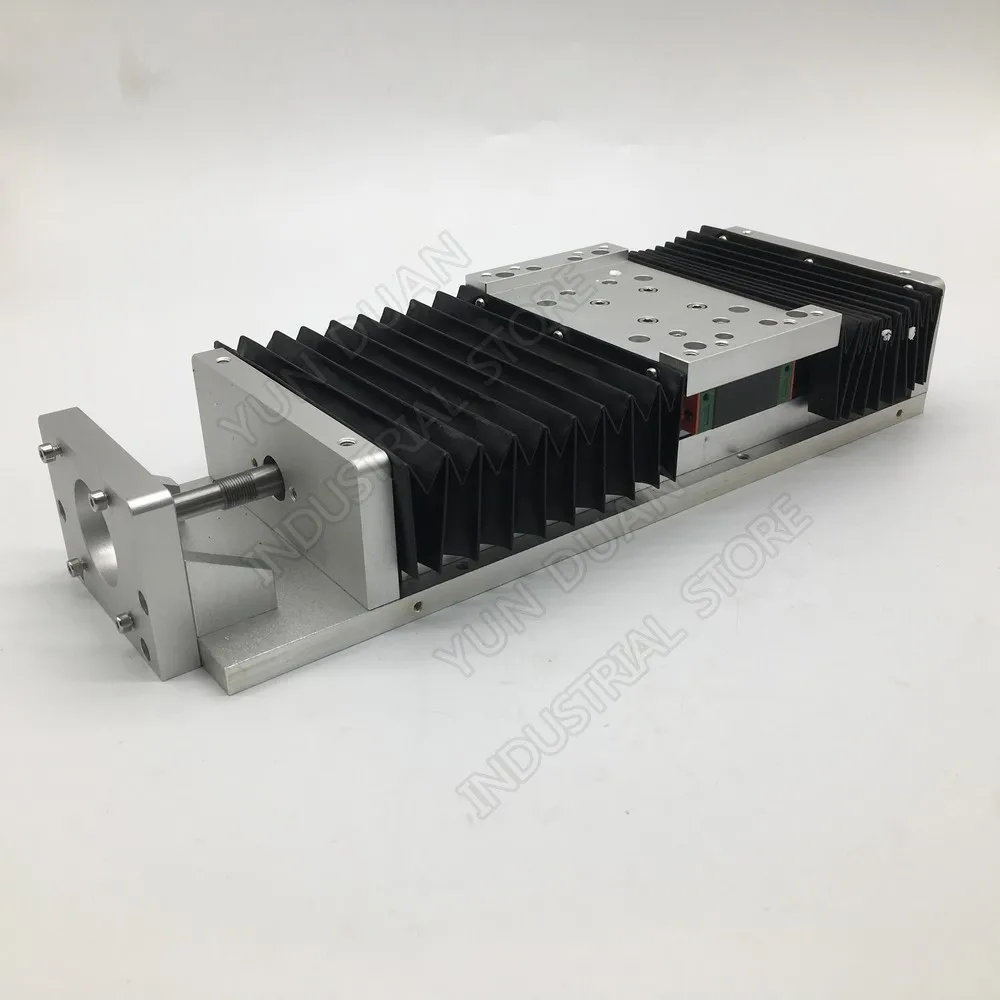

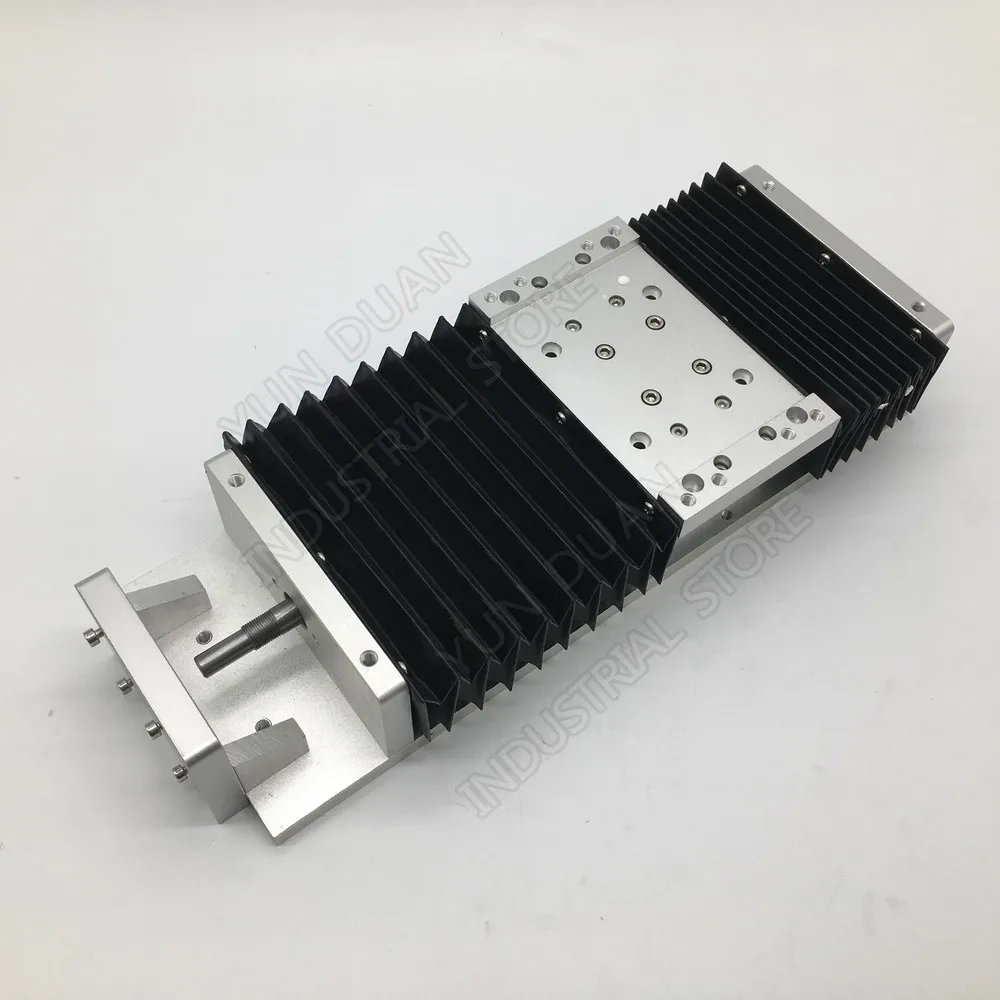

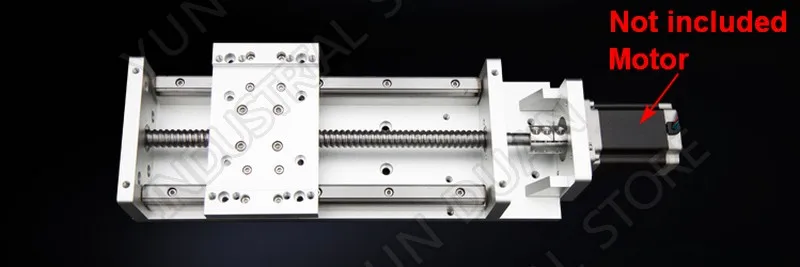

1 X200 ммТактный скользящий стол (Мотор в комплект не входит)

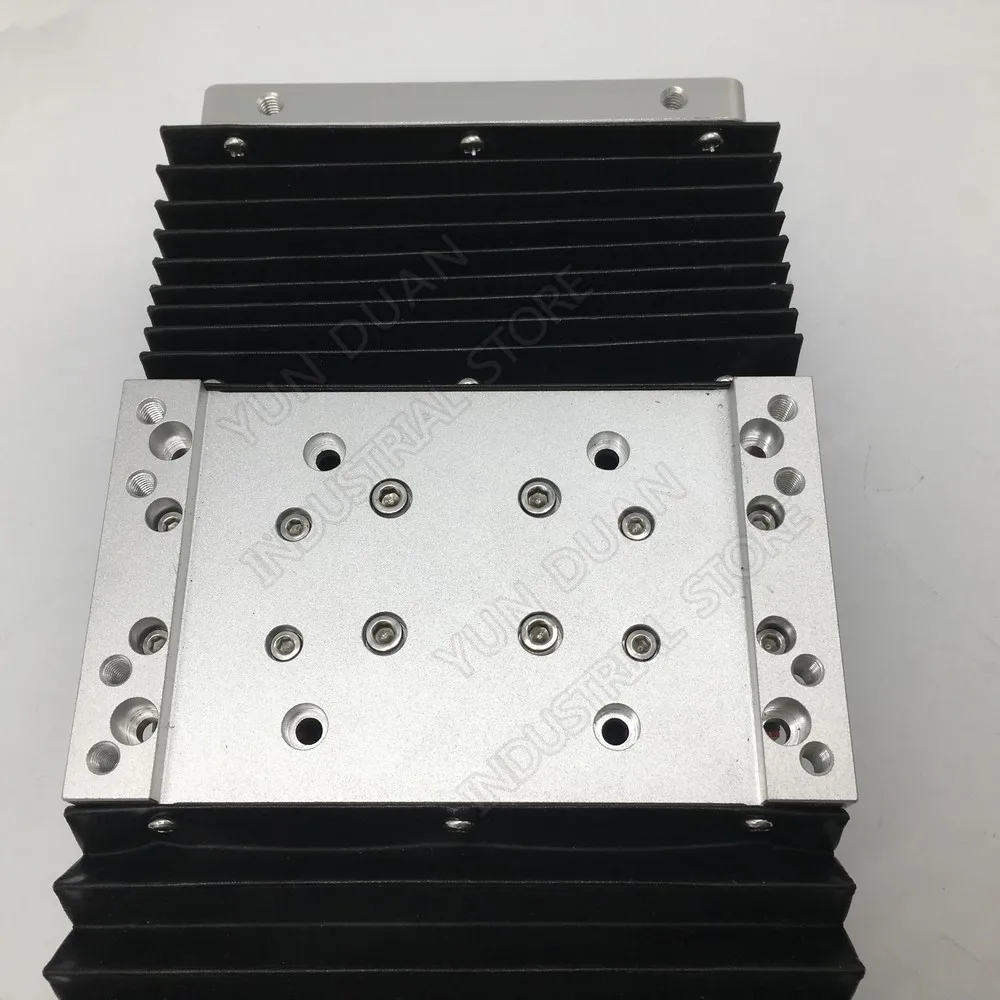

Пылезащитный чехол-1 шт.

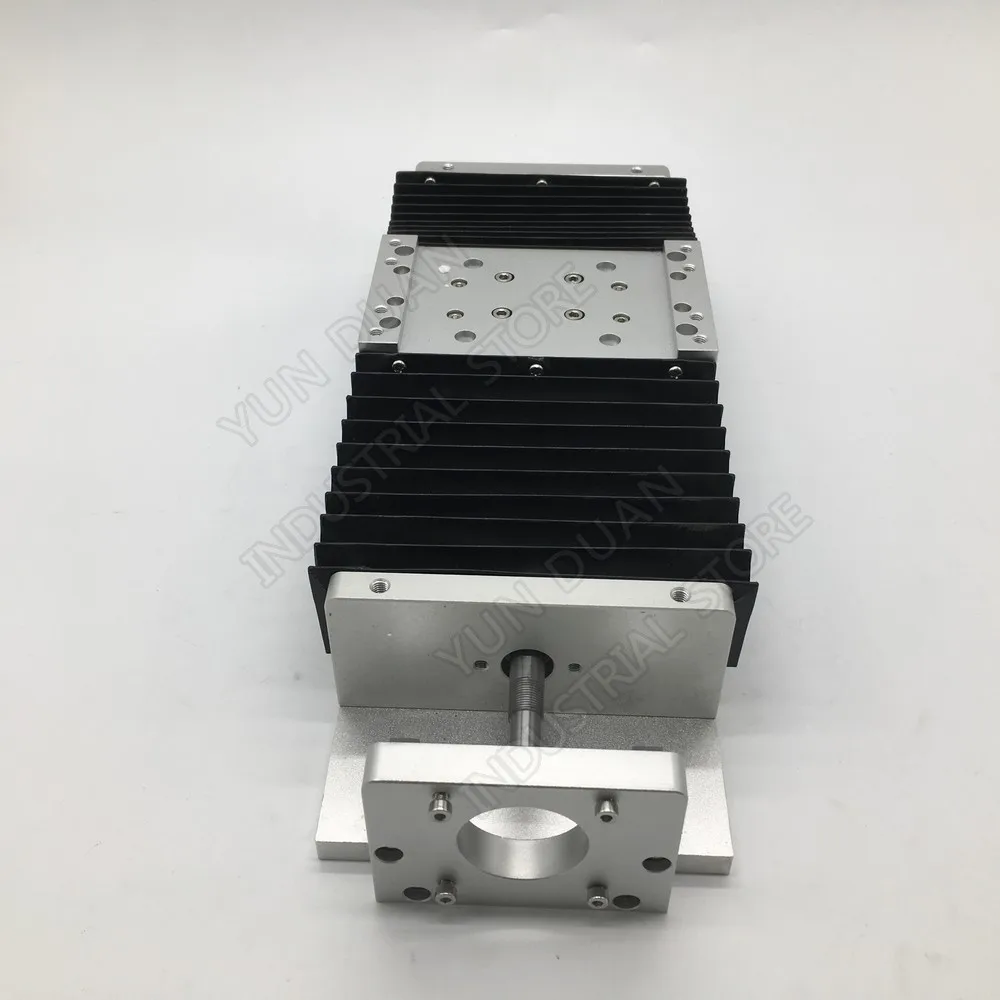

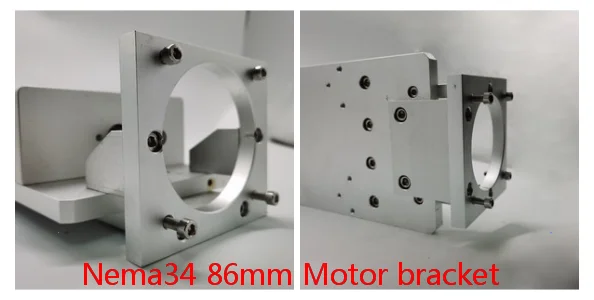

1 х Мотор Кронштейн
Примечание:Раздвижной стол может быть оснащенНема23 Или Нема34Шаговый двигатель,Серводвигатель.ЕслиНема34 Кронштейн двигателяУстанавливается различным оригинальным материалом могутВтулкаНа нижней части горки, чтобы соответствовать установке двигателя.Пожалуйста,ПодтвердитеБудет ли это выступ влиять на вашу установку.
Характеристики таблицы:
Модель:TH20-200-E-FCZ
Материал скольжения:Авиационный алюминиевый 6061(Поверхностная пескоструйная окислительная антикоррозийная обработка)
ЭффективныйХод (L4):200 мм(Советы: Пылезащитная крышка займет немного места эффективного хода.)
Двигатель:Не входит в комплект (если вам нужен двигатель, пожалуйста, свяжитесь с нами для соответствия)
Горизонтальная нагрузка:250 кг (макс.)
Вертикальная нагрузка:100 кг (макс.)
Размер мобильного панели:150 мм X 90 мм
Высота скольжения: 71 мм
Ширина пола: 135 мм
Толщина нижней пластины: 11 мм
Точность повторного позиционирования:0,02 мм-0,03 мм
Руководство: 2XHGR15
Блок: 2X HGH15

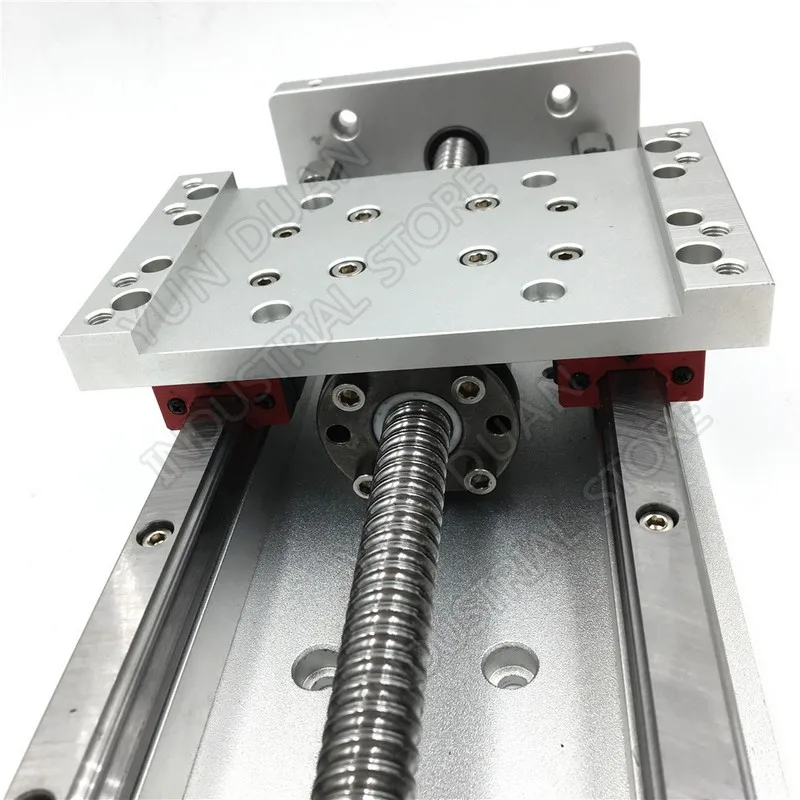

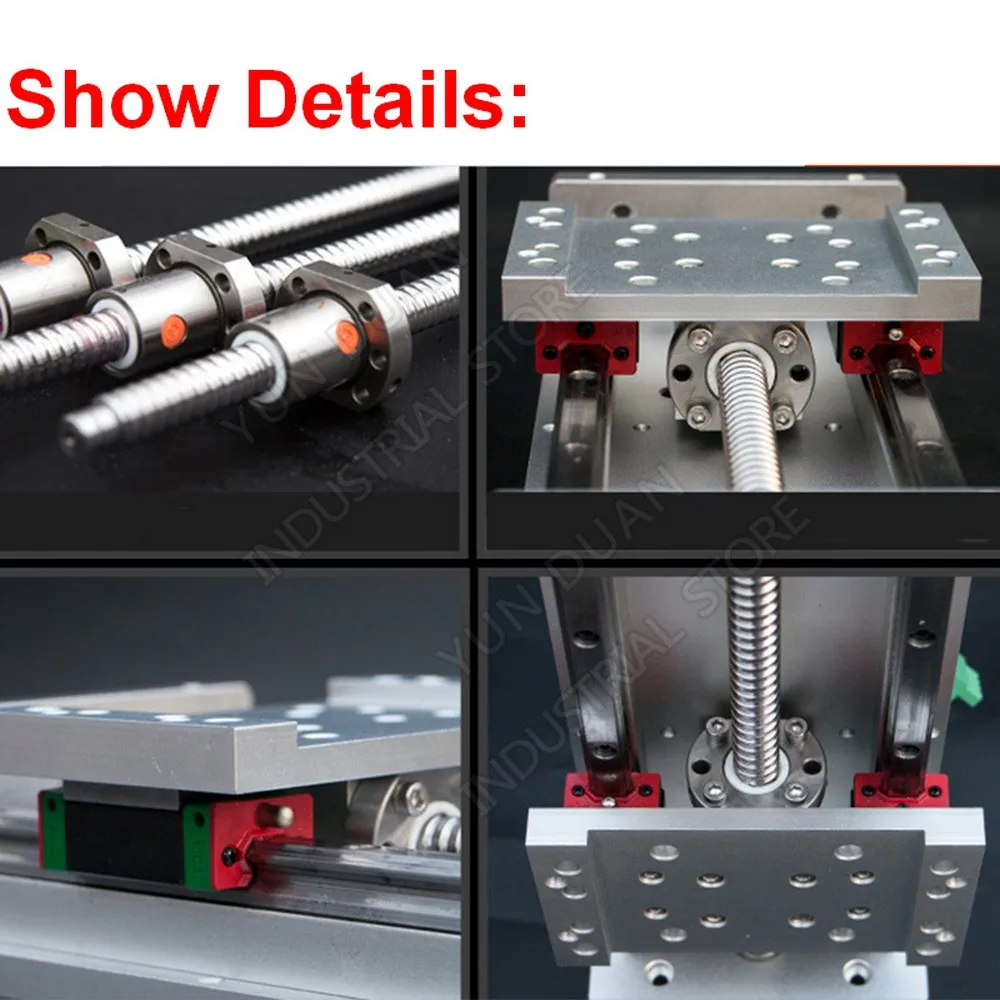

Особенности шарикового винта:
1. Тип шарикового винта: 1605 (диаметр 16 мм, свинец 5 мм (шариковый винт может быть заменен на уровень 1610/1620/2020/2005 C7)
2. Точность шарикового винта:C7
3. Точность повторного позиционирования:0,02 мм
Размеры:

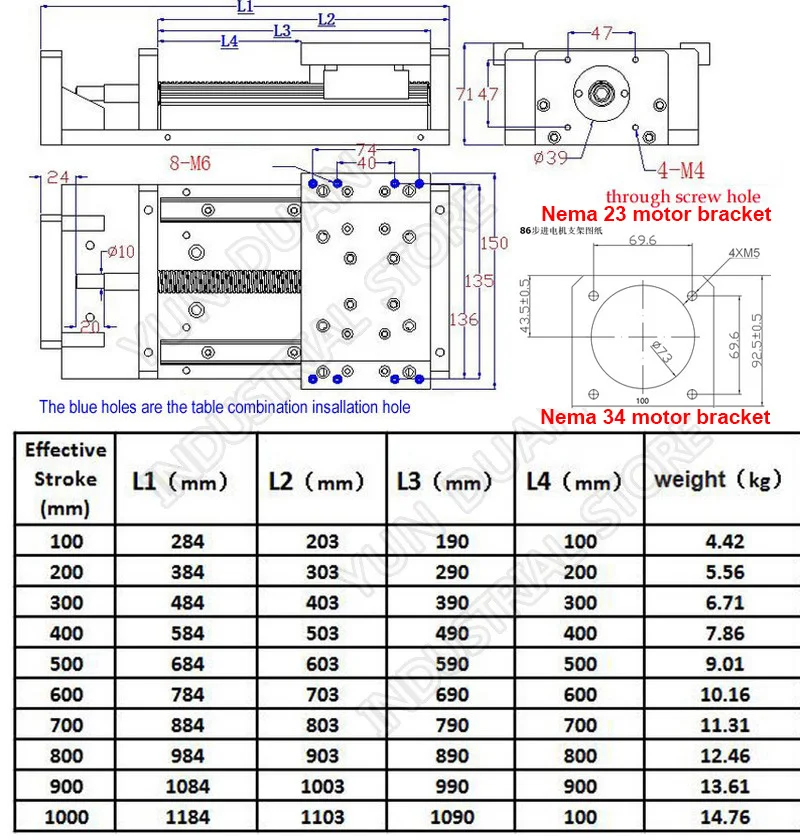

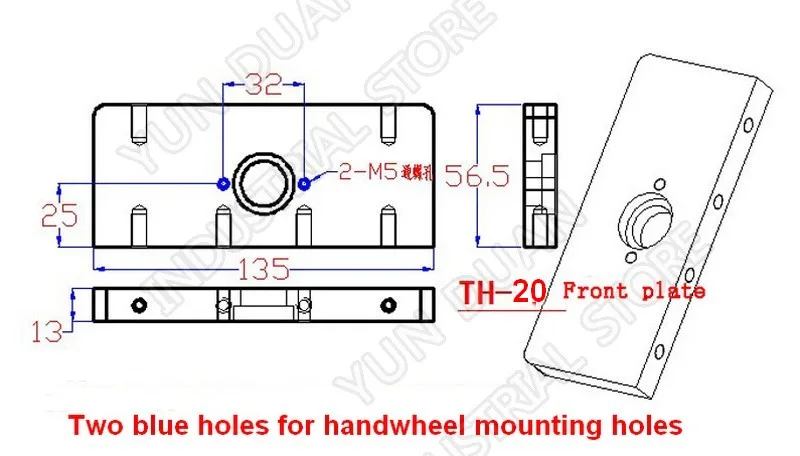

Габаритные размеры скользящего стола:

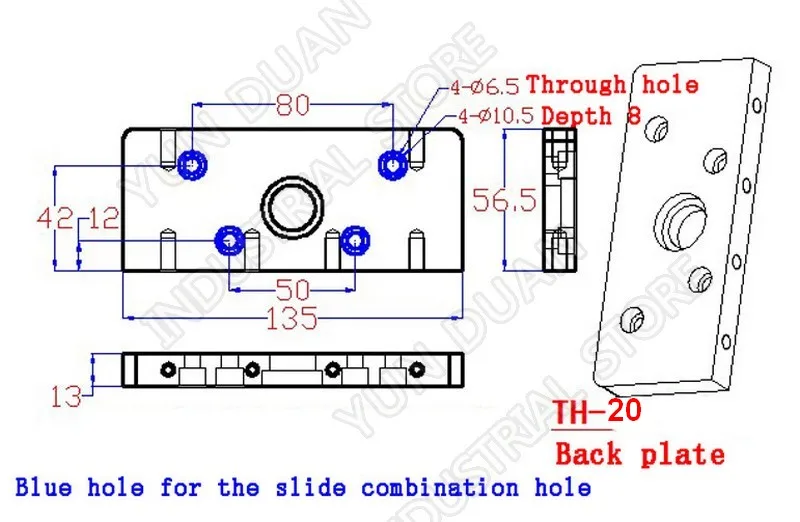

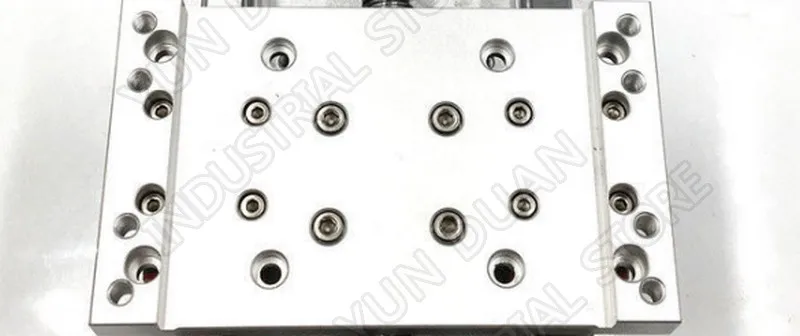

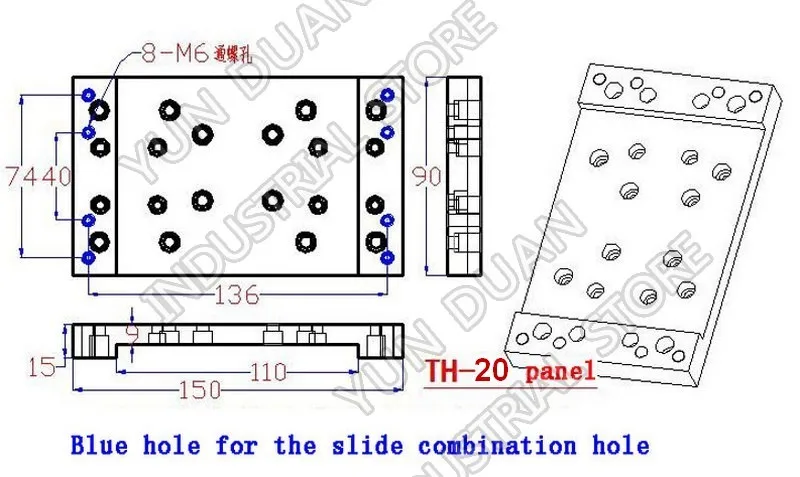

Размер мобильного панели:

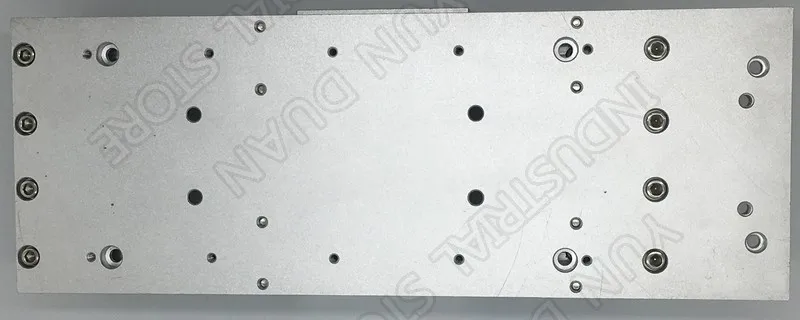

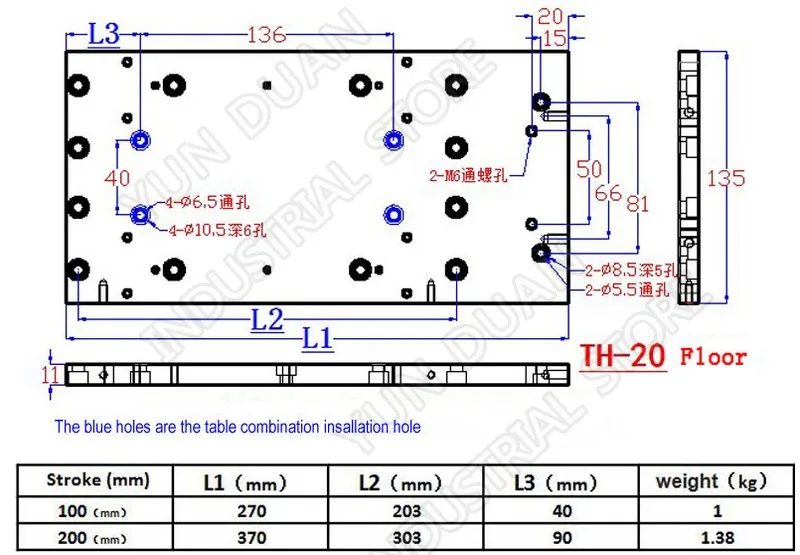

Нижнее монтажное отверстие (ход 100-200 мм):
