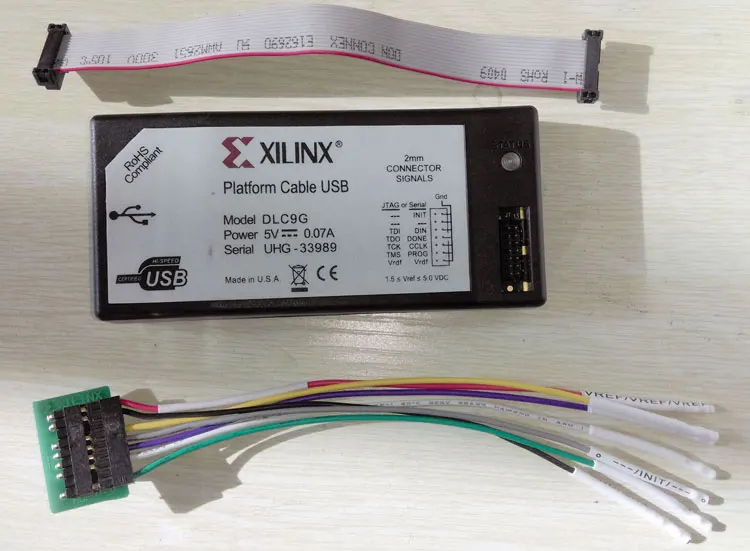

Xilinx FPGA Downloader DLC9G оригинальная фотография USB загрузка линии JTAG симулятор

[Введение в Xilinx кабель для загрузки USB G]

Кабель платформы Xilinx USB G-это высокопроизводительная линия загрузки для программирования и загрузки Xilinx FPGA, CPLD и ROM. Он подходит для программирования чипов Xilinx FPGA, CPLD и ROM серии и отладки загрузки, кроме того, он также может программировать SPI интерфейс Flash P rom устройство; Поддержка JTAG И slave серии режим загрузки, пользователи могут гибко выбирать режим конфигурации. Кабель платформы Xilinx USB G линия загрузки подключается к ПК через USB. Это не требует внешнего источника питания и поддерживает горячую вилку. Другой конец соединяется с доской разработки с различными цветовыми схемами, что очень удобно в использовании. Загрузчик поддерживает системы windos и Linux. Использование rs может использовать его мощную функцию загрузки программ в разных системах. Он может адаптироваться к целевому напряжению ввода/вывода. Его мощный мульти-Поддержка напряжения функция может поддерживать 5v, 3,3 v, 2,5 v, 1,8 V и 1,5 V устройств. Двухцветный СВЕТОДИОДНЫЙ светильник позволяет пользователям визуально видеть состояние подключения между платой разработки и загрузчиком.

[Xilinx Платформа Кабель USB G загрузки линии Особенности]

Кабель для загрузки платформы Xilin может поддерживать программирование и конфигурацию Xilinx FPGA, CPLD и ROM.

Поддержка режима конфигурации серии JTAG И slave;

Загрузка через прошивку кабеля;

Поддержка ударов и сколов;

С бесшовным соединением с ударом, часы загрузки могут быть выбраны в ударе для поддержки 12 МГц.

Совместимость с системами windows и Linux;

Источник питания USB, внешний источник питания отсутствует;

Подключение к панели разработки с помощью цветной маркировки, операция очень проста.

Состояние источника питания целевой платы определяется светодиодный лампой, что позволяет пользователю работать более интуитивно.

Автоматическая индукция и адаптация целевого напряжения ввода/вывода;

Предлагаем 5 вольт постоянного тока (TTL), 3,3 V (LVCMOS), 2,5 V, 1,8 V и 1,5 V интерфейс напряжения;

Используйте промышленные стандарты, включая JTAG boundary scan IEEE 1149,1 protocol, SPI и USB 2,0;

Совместим с высокоскоростными и высокоскоростными портами USB;

Устройство SPI Flash может быть непосредственно запрограммировано.

Поддержка SPI интерфейс flash PROM устройства программирования;

[Xilinx Платформа Кабель USB G загрузки провода поддержки устройства]

Все семьи Virtex FPGA

Все семьи Spartan FPGA

XC9500/XC9500XL/XC9500XV CPLDs

CoolRunner XPLA3/CoolRunner-II CPLDs

XC18V00 ISP PROMs

XCF00S/XCF00P платформа Fash PROMs

Серия XC4000 FPGAs

SPI flash PROMs

[Xilinx платформенный кабель USB G Скачать список линии распределения]

1. Xilinx платформенный кабель USB G downloader;

2. Один USB кабель;

3. Один цвет этикетки плоской линии и одна линия загрузки.

4. Используйте набор инструкций (на английском языке);
