ТРИГГЕРНАЯ плата однофазного тиристора может регулировать напряжение, регулирование температуры и регулирование скорости с помощью модуля MTC MTX

До тех пор, пока один сигнал: (вход с несколькими контрольными сигналами: 4-20 мА постоянного тока, 1-5 в постоянного тока, 0-10 В постоянного тока, 10 к потенциометра), может дать лучший линейный, произвольное регулирование температуры, регулирование скорости и регулирование напряжения. Он может непосредственно вызвать два однонаправленных тиристора под 150А. Плата управления состоит из импортированного высокопроизводительного одночипного компьютера в качестве блока управления, блока операционного усилителя и блока импульсного трансформатора. Его можно использовать в сочетании с различными автоматическими инструментами, без помех к инструменту, или можно вручную контролировать с помощью внешних потенциометров. Он широко используется в системе управления, которая требует непрерывной плавной регулировки нагрузки, высокой точности завинчивания или не позволяет высокому импульсу тока. Такие как регулирование скорости двигателя переменного тока, регулирование напряжения, зарядка и так далее. Он в основном используется для однофазной чистой резистивной нагрузки, однофазной индуктивной нагрузки или первичного бокового контроля трансформатора, таких как кремниевый углеродный стержень, кремниевый молибденовый стержень, провод сопротивления и т. д. Также может использоваться для однофазного или двухфазного полного моста полууправляемого выпрямителя. Он имеет преимущества надежного запуска, высокой точности, стабильной работы и гибкого использования.

1. Обзор

Однофазная ТРИГГЕРНАЯ плата тиристора состоит из интегральной триггерной схемы, операционного усилителя, импульсного трансформатора и других устройств, произведенных нашей компанией. Банка

Он может использоваться в сочетании с различными автоматическими инструментами, без помех к инструментам, а также может управляться вручную с помощью внешних потенциометров. Он широко используется в требованиях к нагрузке.

Непрерывная плавная регулировка, высокая точность управления или отсутствие большой системы контроля воздействия тока. Такие как регулирование скорости двигателя переменного тока, регулирование напряжения, зарядка

Электричество и так далее. Он в основном используется для однофазной чистой резистивной нагрузки, однофазной индуктивной нагрузки или первичного бокового контроля трансформатора, таких как кремниево-углеродный стержень, кремниево-молибденовый стержень, провод сопротивления, И т. д.

Он также может использоваться в однофазном или двухфазном полууправляемом выпрямителе с полным мостом с преимуществами надежного триггера, стабильной работы и гибкого использования.

2. Основные технические параметры однофазного тиристорного фазного триггер переключения платы

1. В качестве контроля используется импортный микропроцессор с одним чипом и высокой производительностью. Он имеет хорошую симметрию формы волны, небольшой компонент постоянного тока, хорошую линеаризацию, высокую точность управления и стабильную работу.

2. Рабочее напряжение широкое. Входное напряжение может достигать до 4% от номинального напряжения, и его точность управления в основном неизменна.

3. Большая мощность пускового механизма может непосредственно вызвать Тиристоры ниже 150 А, и триггер большого тока триггерных пластин.

4. Простая проводка и удобное обслуживание.

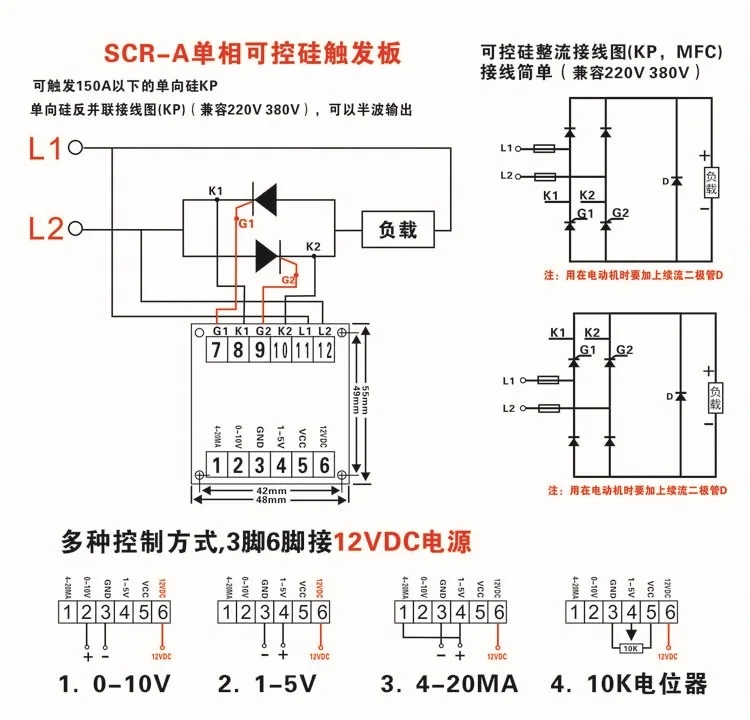

5. Различные входы сигнала управления: 4-20 мА постоянного тока, 1-5 в постоянного тока, потенциометр 10 к,

6. Конструкция пластины является новой и уникальной без внешнего синхронного трансформатора и без ограничения последовательности фаз.

7. Основная схема и схема управления полностью изолированы, безопасны и надежны.

8. Однофазный интегрированный модуль фазно-триггер переключения обеспечивает управляющие сигналы для нагрузок переменного и постоянного тока. Модуль разработан одночипным компьютером и подходит для любого триггера тиристора.

Любая нагрузка может достигать плавной регулировки. Возможна регулировка скорости двигателей переменного и постоянного тока. Для регулятора напряжения основной стороны трансформатора, сварочного аппарата, контроля температуры, возбуждения, гальванического покрытия, водяной станции.

Причина.

9. Размеры: 55 мм (длина) x 48 мм (ширина) x 40 мм (высота)
