Комплект Raspberry Pi Zero WH (встроенные предварительно припаянные разъемы Wi-Fi) с электронной бумагой usb-хаб или 2,13 дюйма и основными компонентами

Raspberry Pi Zero WH (встроенный Wi-Fi, предварительно припаянные разъемы), базовые компонентыОбзор

Этот макетный комплект включает в себя: Raspberry Pi Zero WH (встроенный Wi-Fi, предварительно припаянные разъемы) и некоторые основные компоненты, которые вам могут понадобиться, чтобы получить доступ к вашему Pi Zero: адаптер Mini HDMI-HDMI, кабель Micro USB OTG.

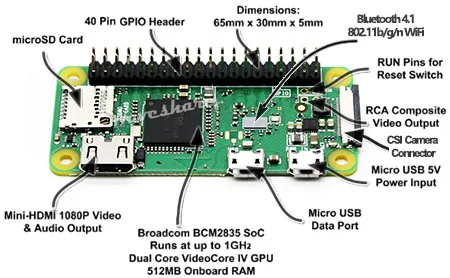

Особенности Raspberry Pi Zero WH

1 ГГц ARM11 одноядерный процессор

512 МБ RAM

802,11 b/g/n Беспроводная локальная сеть

Bluetooth 4,1

Bluetooth с низким энергопотреблением (BLE)

40PIN предварительно припаянные GPIO заголовки

Слот карты micro sd

Порт Mini-HDMI (видеовыход 1080p60)

Питание Micro-USB

Порт Micro-USB OTG

Разъем для камеры CSI

Композитный видеоразъем

Композитный сброс заголовка

Размеры: 65 мм x 30 мм x 11,6 мм

Руководство по выбору

Содержимое упаковки

Продукты

Товар

Описание

Стандартный

Посылка A

Посылка B

Посылка D

Посылка E

Посылка α

Raspberry Pi Zero WH

Raspberry Pi Zero WH, со встроенным Wi-Fi, предварительно припаянные разъемы

√

√

√

√

√

√

Адаптер Mini HDMI-HDMI

Mini HDMI штекер-стандарт HDMI гнездо

√

√

√

√

Кабель Micro USB OTG

Micro USB для USB

√

√

√

√

Карта Micro SD 16 Гб

Карта Micro SD класса 10 16 Гб

√

√

√

√

Адаптер питания 5 в А

Выход 5 в 2,5 А

√

√

√

√

Чехол Raspberry Pi Zero

Официальный чехол для the Zero

√

Шляпа usb-хаб

Usb-хаб, USB для UART

√

2,13 дюймовая электронная бумажная шляпа (B)

2,13 дюймовый дисплей e-ink, три цвета: красный, черный и белый

√

AlphaBot2-PiZero

Плата адаптера для подключения RPi Zero WH

√

AlphaBot2-Base

Драйвер двигателя, интегрирует датчики для предотвращения препятствий, отслеживания линии

√

Ультразвуковой датчик

Ультразвуковое препятствие, избегание диапазона

√

ИК пульт дистанционного управления

Дистанционное управление роботом

√

Камера RPi (B)

Камера Raspberry Pi, регулируемый фокус

√

SG90

Сервопривод, работающий с панорамной головкой, управляющий вращением камеры

√

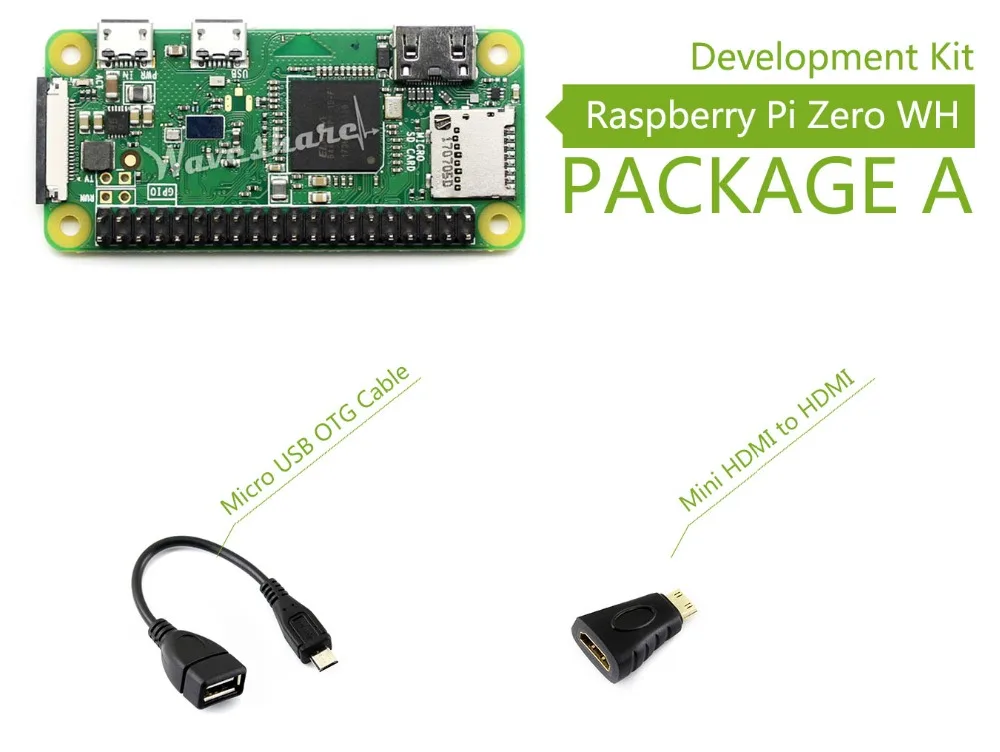

Посылка A:

Raspberry Pi Zero WH x1

Адаптер Mini HDMI-HDMI x1

Кабель Micro USB OTG x1

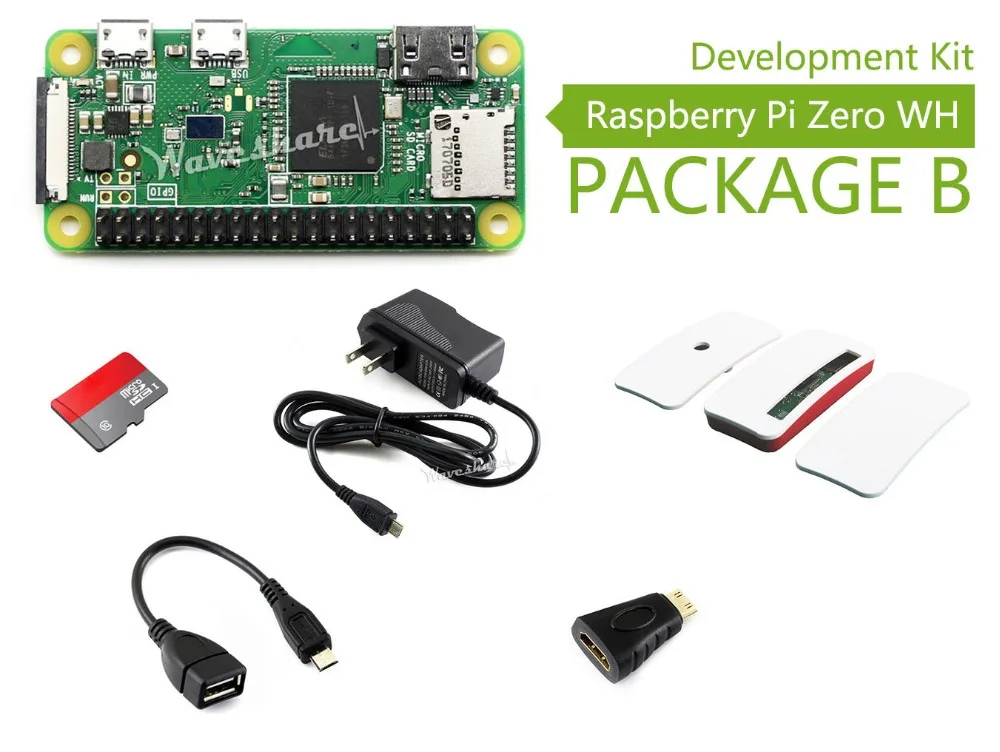

Посылка B:

Raspberry Pi Zero WH x1

Адаптер Mini HDMI-HDMI x1

Кабель Micro USB OTG x1

Карта Micro SD 16 Гб x1

Адаптер питания стандарт США 5V/3A micro x1

Чехол для Raspberry Pi Zero x1

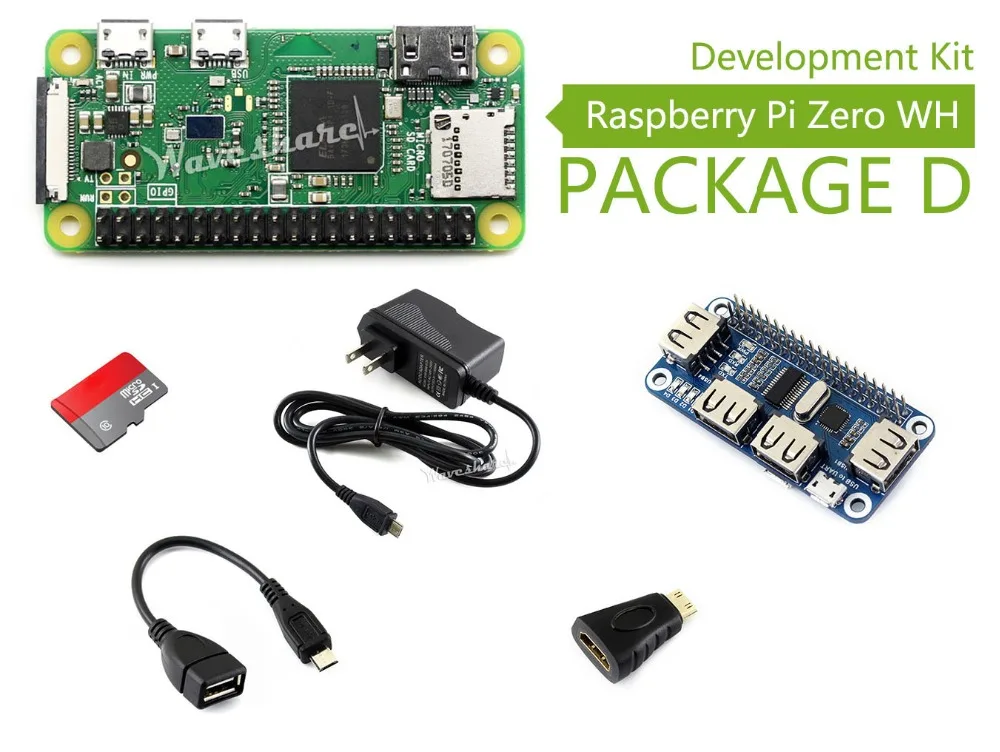

Посылка D:

Raspberry Pi Zero WH x1

Адаптер Mini HDMI-HDMI x1

Кабель Micro USB OTG x1

Карта Micro SD 16 Гб x1

Адаптер питания стандарт США 5V/3A micro x1

Штекер USB типа A для кабеля micro B x1

Usb-хаб шляпа x1

Разъем Micro USB x1

Набор винтов RPi (2 шт.) x1

Особенности шляпы usb-хаб

4 порта USB, совместимы с USB2.0/1,1

Встроенный USB для UART, удобный для последовательной отладки Raspberry Pi

Встроенные мультииндикаторы для контроля состояния питания, USB-UART и каждого USB-порта

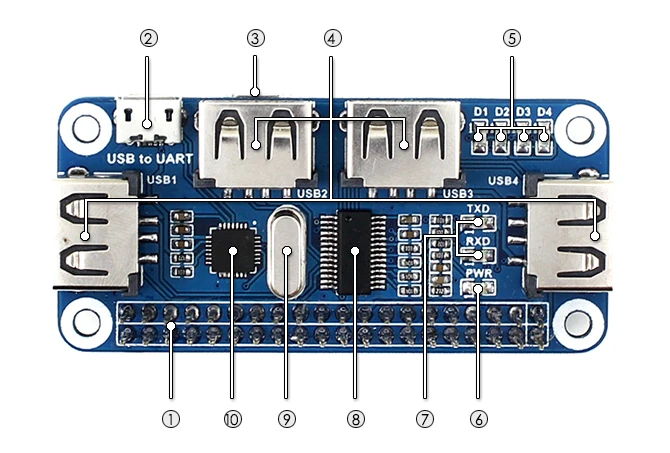

Что на шляпе usb-хаб

Интерфейс Raspberry Pi GPIO:Для подключения Raspberry Pi

USB для UART:Для управления Raspberry Pi через последовательный терминал

Raspberry Pi Zero / Zero W: Подключено черезРазъем Micro USB

Raspberry Pi B + / 2B / 3B / 3B +: Подключено черезКабель Micro USB

Расширенные порты USB:USB1 ~ USB4

Индикаторы USB-порта:Специальный индикатор для каждого USB-порта, D1 ~ D4 для USB1 ~ USB4 соответственно

Индикатор питания

USB-индикатор UART

FE1.1S:Чип usb-хаб

Кристалл 12 МГц

CP2102:Конвертер USB в UART

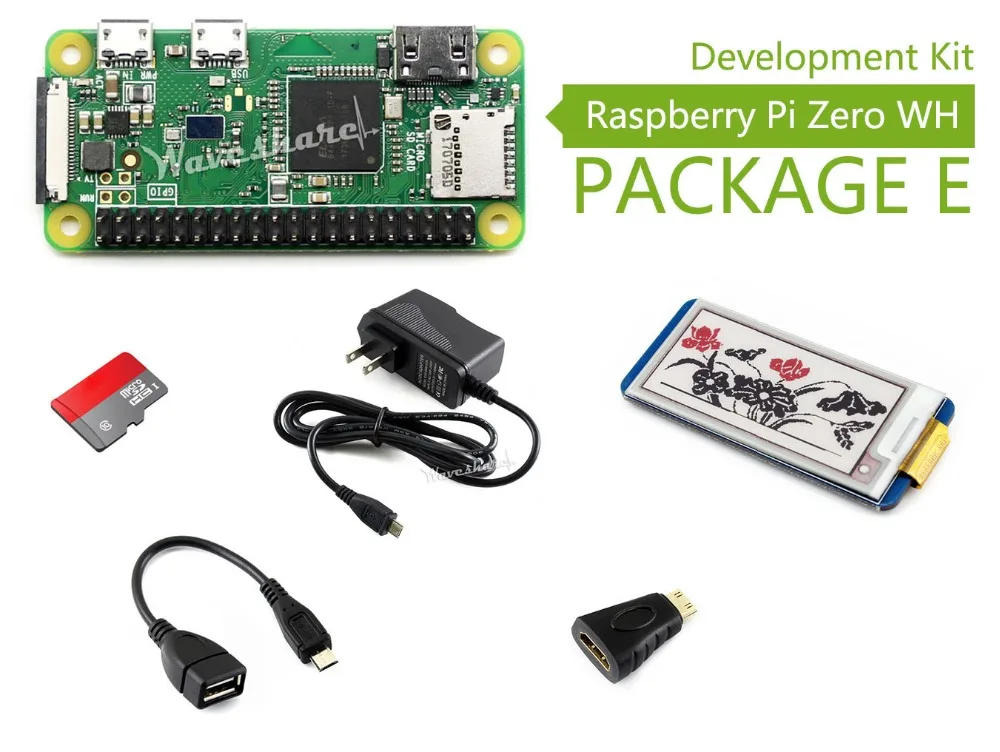

Посылка E:

Raspberry Pi Zero WH x1

Адаптер Mini HDMI-HDMI x1

Кабель Micro USB OTG x1

Карта Micro SD 16 Гб x1

Адаптер питания стандарт США 5V/3A micro x1

2,13 дюйма e-Paper HAT (B) x1

Набор винтов RPi (2 шт.) x1

PH2.0 20 см 8Pin x1

2,13 дюймовая электронная бумажная шляпа (B) характеристики

Без подсветки, долго отображает последнее содержимое даже при отключении питания

Сверхнизкое энергопотребление, в основном мощность требуется только для освежения

Совместим с Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B +

Сохраненные паяльные площадки для интерфейса SPI, для подключения к другим платам контроллера, таким как Arduino/Core и т. д.

Встроенный транслятор напряжения, совместим с 3,3 В/5 В MCUs

Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Arduino/STM32)

2,13 дюйма e-Paper HAT (B) технические характеристики

Рабочее напряжение: 3,3 В/5 В

Интерфейс: 3-проводной SPI, 4-проводной SPI

Габаритные размеры: 65 мм × 30,2 мм

Размер дисплея: 23,71 мм × 48,55 мм

Шаг точки: 0,229 × 0,228

Разрешение: 212 × 104

Цвет дисплея: красный, черный, белый

Уровень серого: 2

Время полного обновления: 15 с

Мощность обновления: 26,4 МВт (тип.)

Мощность в режиме ожидания: <0,017 МВт

Угол обзора: >170 °
