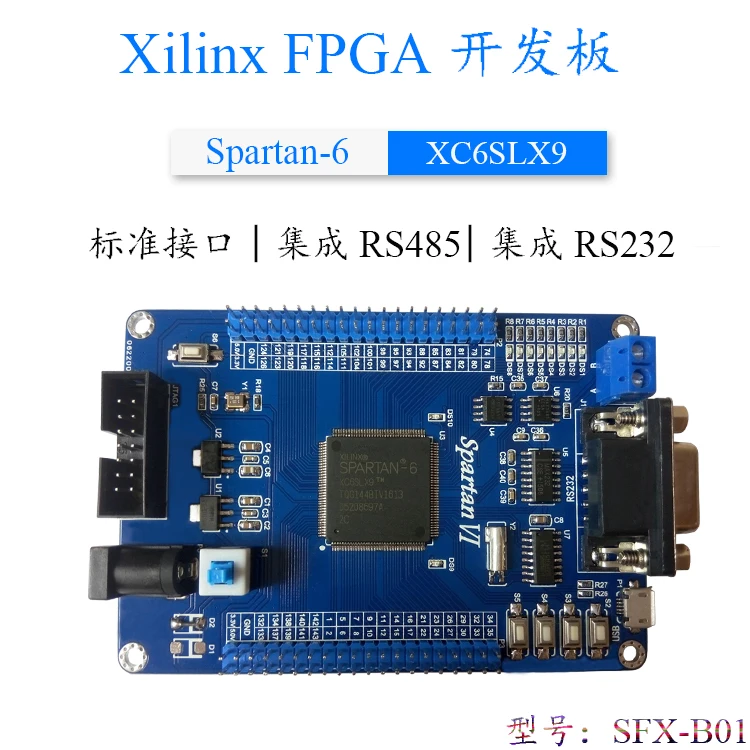

Новая плата XILINX Spartan6 XC6SLX9 для сигнала FPGA RS485 с USB

[Описание товара]

Оценочный набор Spartan #6 FPGA SFX-B01 предоставляет вам все основные компоненты, такие как аппаратные средства, инструменты проектирования, IP и справочная конструкция, которые могут быть разработаны из коробки. Этот комплект не только обеспечивает гибкую систему проектирования, но также предоставляет примеры предварительной проверки справочной конструкции и как использовать характеристики бортового трансивера RS485 и трансивера RS232. Набор включает в себя промышленные стандартные разъемы, которые могут быть модернизированы и настроены в соответствии с конкретными приложениями и рыночными требованиями.

[Производительность и преимущества]

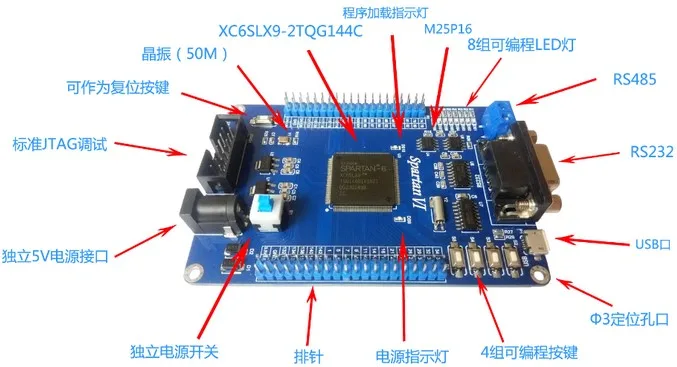

С помощью чипа XC6SLX9-2TQG144C

Использование 16M флэш-памяти M25P16

Активный кристаллический осциллятор 50 МГц (+ 20ppm)

Набор из 8 программируемый светодиодный свет, индикаторы питания и загрузку программ Световые индикаторы

4 группы программируемых клавиш и клавиш сброса

Приемопередатчик RS485, приемопередатчик RS232

Порт USB (приемопередатчик UART и функция источника питания), независимый интерфейс питания 5 В

Стандартный отладки JTAG порт (2,54 мм)

Расширьте рот ввода/вывода 72

Размер 100*68 (мм)

* 3 отверстия для позиционирования

[Характеристики продукта]

Краткое описание ресурсов SFX-B01 оценочной Комиссии, содержащей Спартан <-6 FPGA
