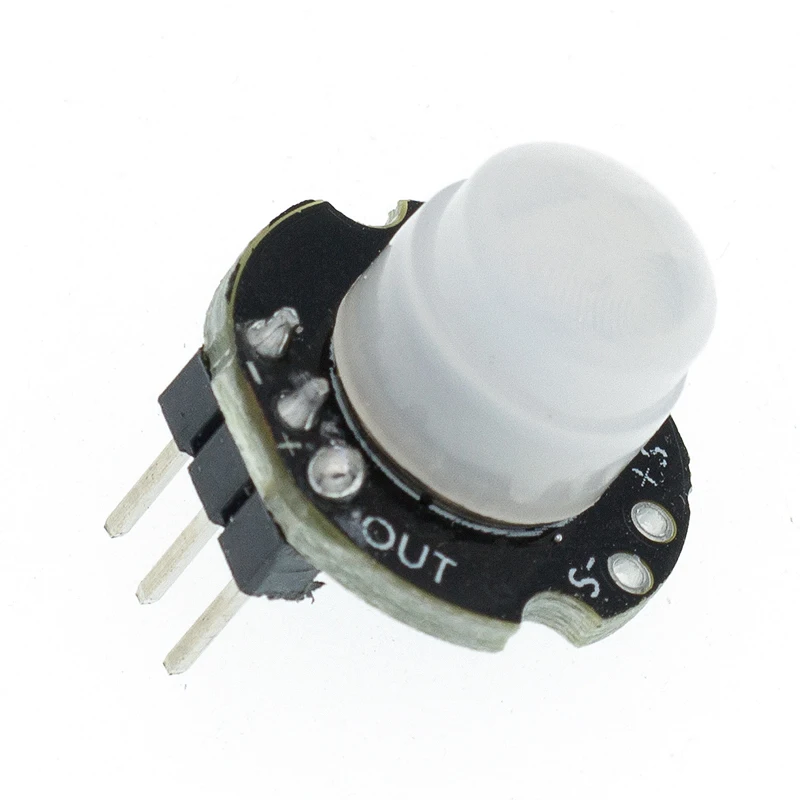

1 шт., пироэлектрический инфракрасный PIR-датчик движения SR602

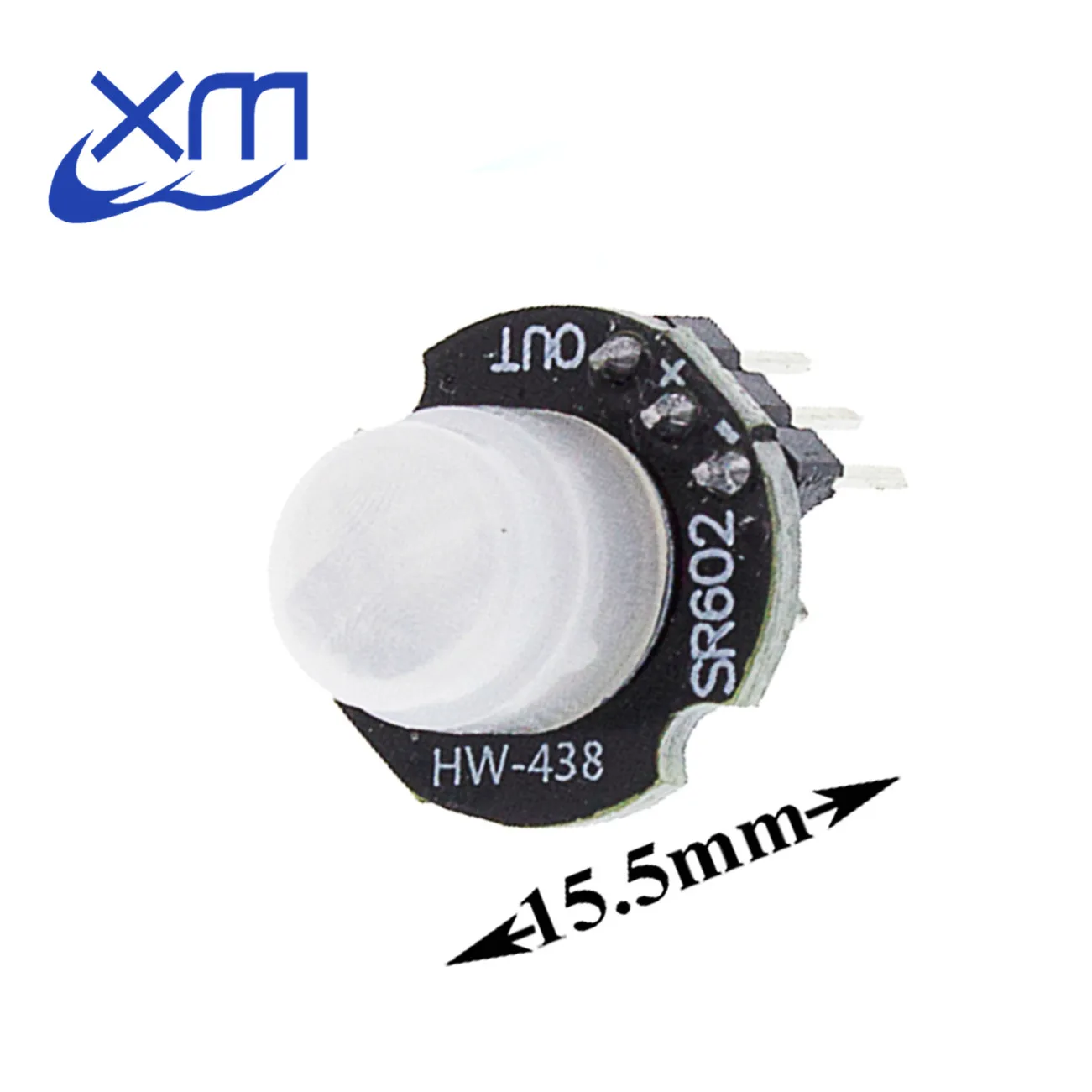

Пироэлектрический инфракрасный модуль датчика человеческого тела, Модель: SR-602

Расстояние срабатывания: до 5 метров; рекомендуется 0-3,5 м.

Выход: высокий уровень, H = 3,3 В, L = 0 В

Источник питания постоянного тока: 3,3 В-15 в

Ток покоя: 20uA

Этот модуль обладает высокой чувствительностью, быстрой реакцией, небольшим статическим энергопотреблением, небольшим размером, прост в установке и устанавливается.

Объектив, штыревой разъем был припаян, и источник питания предоставляется без отладки. Используется для освещения датчика тела, сигнализации, безопасности,

Контроль доступа по требованию изображения, автоматическое оборудование для сельского хозяйства, лесоводства и горнодобывающей промышленности.

1. Высокий уровень времени выхода этого продукта регулируется, от 2,5 секунд до 1 часа, Время вывода устанавливается на заводе.

Это 2,5 секунды, и вы можете изменить один чип резистора, если вам нужно изменить его. Пожалуйста, прочитайте значение сопротивления, соответствующее типичному времени задержки.

См. Соответствующую форму ниже.

2. Время блокировки, 2 секунды, не регулируется.

3. Завод определяется как повторяющийся триггер и не может быть изменен.

4. Напряжение питания этого модуля составляет 3,3 В до 15 в, а предельное напряжение-2,8 В до 18 В.

5. Время вывода модуля: выход высокого уровня в течение 2 секунд после включения питания, затем переход на низкий уровень, вход в режим ожидания

Статус. Если время задержки изменяется, то время, когда модуль выдает высокий уровень после включения питания, соответственно увеличится, что можно понять как

Время запуска после входа в нормальное рабочее состояние после увеличения электрической мощности.

6. после установки Фоточувствительного элемента он не работает днем, работает ночью, не содержит фоточувствительных компонентов и работает весь день (в модуле нет фотодиодов, при необходимости приобретайте отдельно. Рекомендуется: Обычный фотодиод F3)

Считается, что не установлен Фоточувствительный элемент.

7. Этот модуль очень чувствителен, обратите внимание на положение установки, старайтесь избегать источника теплового излучения (выход воздуха/прямой солнечный свет)

8. Чувствительность этого модуля регулируется, и вам нужно изменить резистор чипа. Для получения подробной информации ознакомьтесь с приведенной ниже таблицей.

Сетка.

9. При пайке обычным паяльником 220 В необходимо отсоединить источник питания перед сваркой. Рекомендуется использовать

Паяльник низкого напряжения 24 В, например, домашний белый свет 936.

10. Если вы следуете MCU и подключаете лампу, пожалуйста, прочитайте схему справки ниже.
