IR220 беспроводное последовательное устройство связи 9-портовый последовательный интерфейс связи IrDA RS232 инфракрасный адаптер

Название продукта: IR220 беспроводное последовательное устройство связи 9-портовый последовательный интерфейс связи IrDA RS232 инфракрасный адаптер

Описание

IR220-это ИК-адаптер RS232 в RAW (только для IrPHY), он может преобразовывать данные RS232 в инфракрасный, нет необходимости устанавливать драйвер. Он оснащен заменой последовательного кабеля RS232 на ПК или встроенной системе.

Существует 7 различных ставок бод по умолчанию,9600 скорость передачи данных по умолчанию,Вы можете пересмотреть самостоятельно. Если количество составляет 10 шт. или выше, вы можете запросить установку нужного вам баутрата.

Особенности

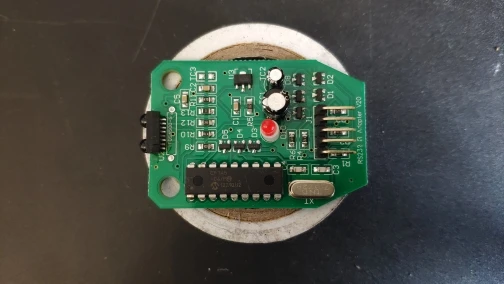

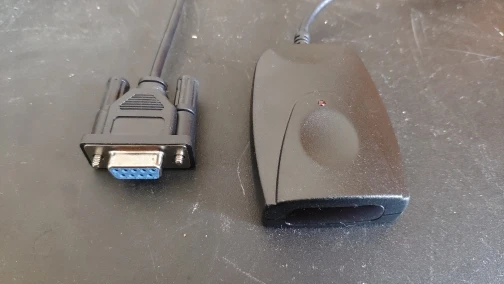

• Полученная мощность от DTR и RTS стандартного интерфейса RS232, пользователь должен включить DTR и RTS перед его использованием, или подключить DTR/RTS pin к 3,7 V ~ 12V внешний DC напрямую. • Скорость передачи данных по умолчанию ИК-адаптера IR220 составляет 9600 бит/с, IRXON также может поставлять адаптеры со скоростью передачи данных по умолчанию в 2400, 4800, 19200, 38400 или 57600 бит/с. • Красный светодиодный находится в верхнем центре корпуса адаптера светодиодный указывает на активность инфракрасного сигнала TX.

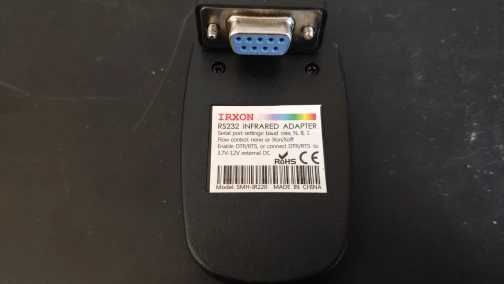

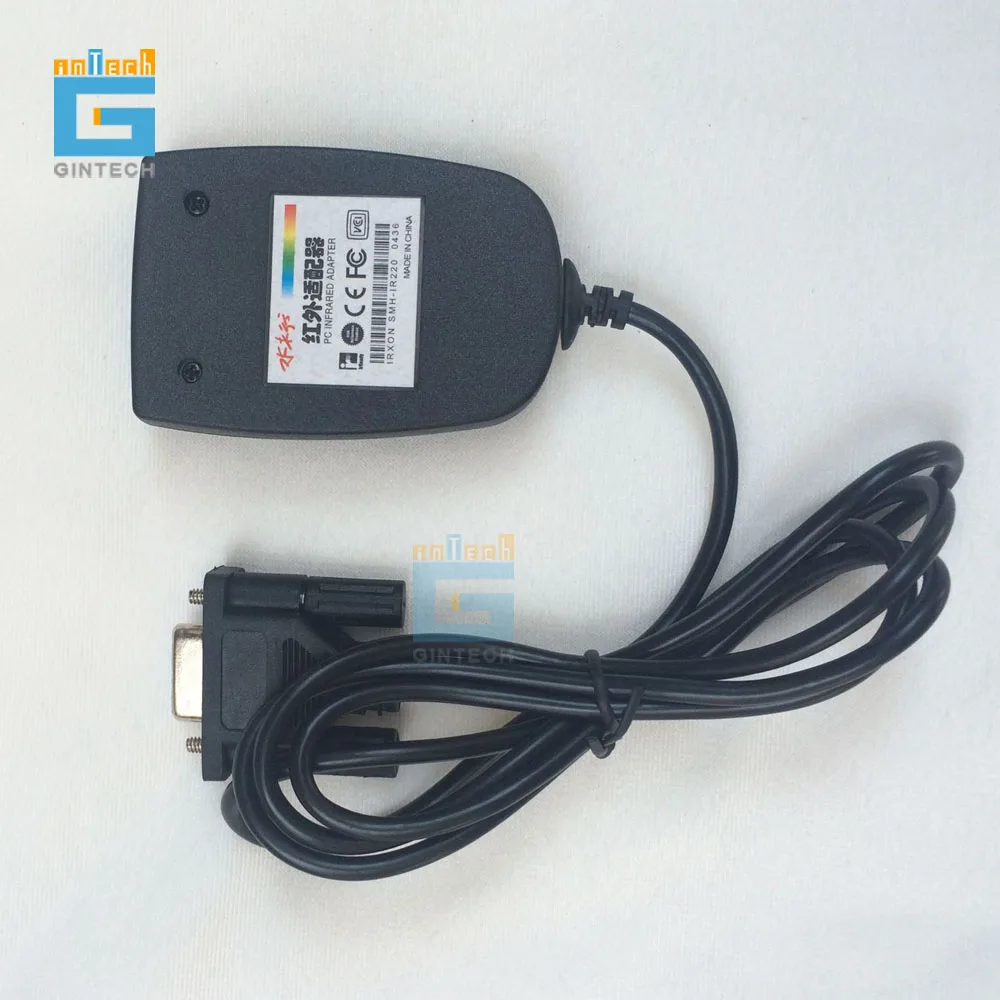

Параметры • Подключение: последовательный COM-порт DB9-F RS232 • Скорость передачи данных по умолчанию: 9600 бит/с -По умолчанию варианты передачи данных: 2400/4800/19200/38400 bps • Расстояние связи: от 1 до 100 см. (угол оптического конуса 15 °) • Размер и вес: 2,8 дюйма Д x 1,63 дюйма Ш x 0,68 дюйма в (67x46x19 мм), 2,44 унции (73 г) • Длина кабеля RS232: 1,2 м • Источник питания: от контакта DTR и RTS порта DB9 RS232 • Пиковая Потребляемая мощность: 0,3 Вт • Рабочая температура: от-10 ℃ до 60 ℃ Необработанное ИК-приложение • Настройки последовательного порта: Пожалуйста, установите COM-порт в своей программе приложения перед ИК-связью. Для адаптера 9600bps IR220 последовательный порт должен быть установлен таким образом: -9600, N, 8, 1 -Контроль потока: none или Xon/Xoff -Включение DTR и RTS. • Изменение скорости передачи данных IR220: Если вы покупаете стандартный адаптер IR220 (скорость передачи данных по умолчанию 9600 бит/с), вы можете изменить его скорость передачи данных на другие, переписав исходный код программы приложения, ниже приведен список действий программы. 1, открытый com-порт, прозрачный DTR 2, установите RTS и подождите минимум 7 us 3. Отправьте управляющий байт на IR220 через TXD для установки новой скорости передачи данных. Байт контроля скорости передачи данных: 115200 0x00 57600 0x01 38400 0x02 19200 0x03 9600 0x04 4. Дождитесь отправки стоп-бит управляющего байта (для скорости передачи 9600 бод это занимает около 100 мс) 5. Очистка RTS (возврат к нормальной работе) 6. Подождите не менее 50 долларов США, новая скорость передачи данных вступает в силу. IR220 не может запомнить новый набор скорости передачи данных таким образом, он восстановит 9600BPS, когда он будет выключен и перезапущен. Нажмите здесь, чтобы скачатьПрограмма настройки скорости демонстрации(Необходима Базовая библиотека рабочего времени для визуализации) Нажмите здесь, чтобы скачать программу настройки скорости демонстрацииИсходный код(Visual Basic 6,0) Определение контакта разъема IR220 DB9F

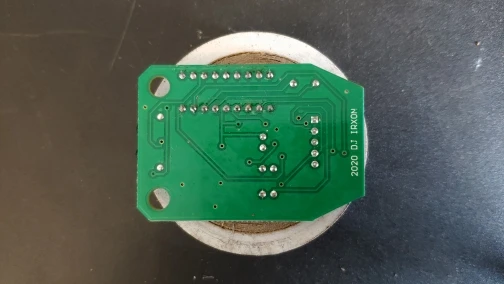

2, TXD, данные от IR220 до ПК 3, RXD, данные с ПК на IR220 4, DTR, источник питания (или 3,7 в ~ 12 В DC-IN), выберите скорость передачи данных 5, GND, земля 7, RTS, источник питания (или 3,7 в ~ 12 В DC-IN), выберите скорость передачи данных Контакт 1,6,8,9, не подключен
