DDS генератор сигналов 0 ~ 55 МГц для цифровое Любительское радио SSB6.1 приемопередатчик VFO SSB

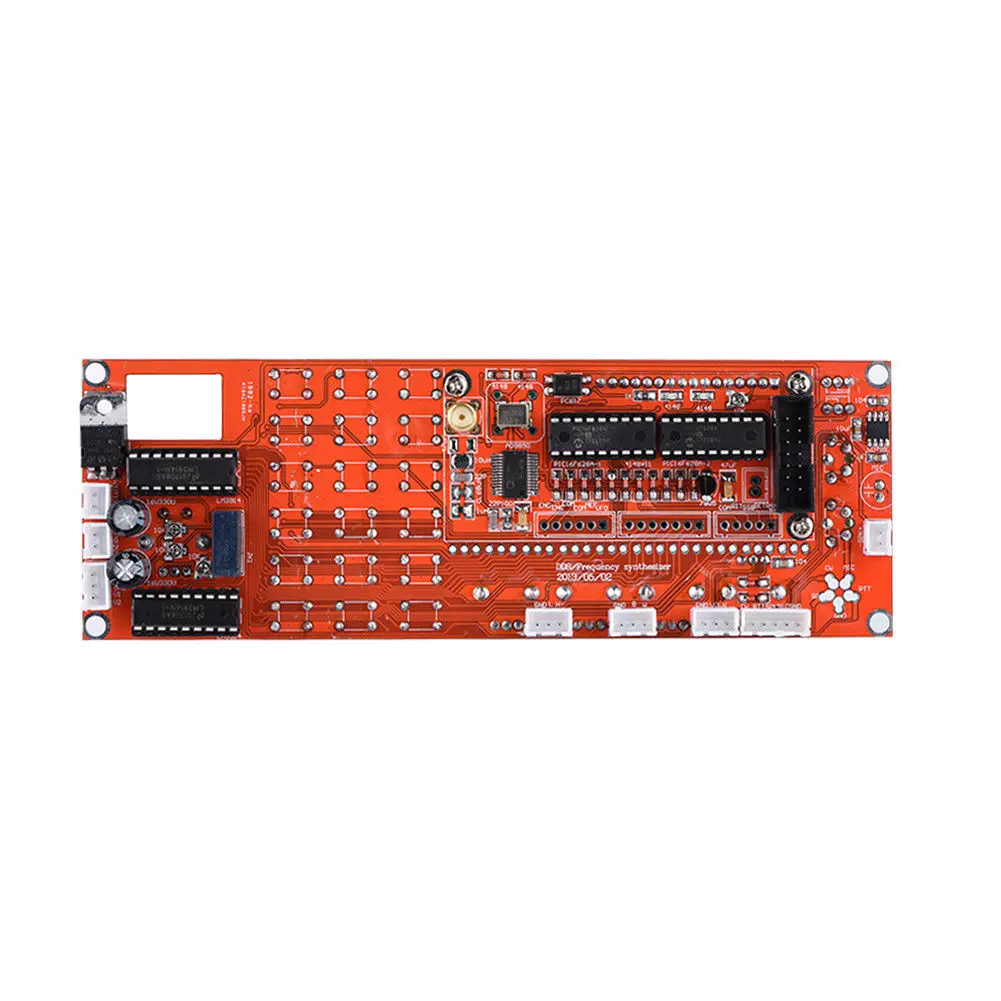

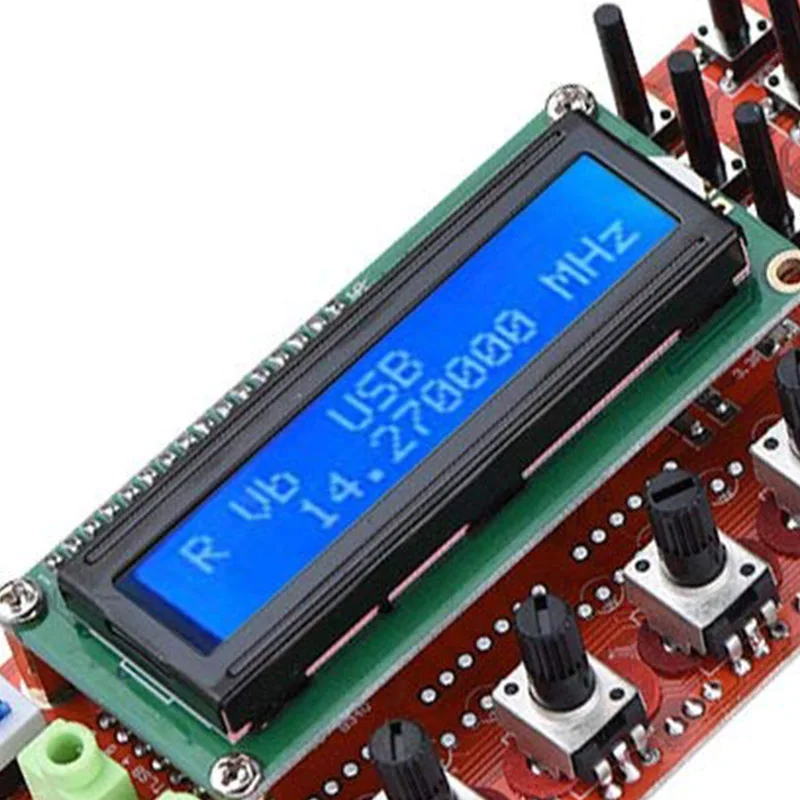

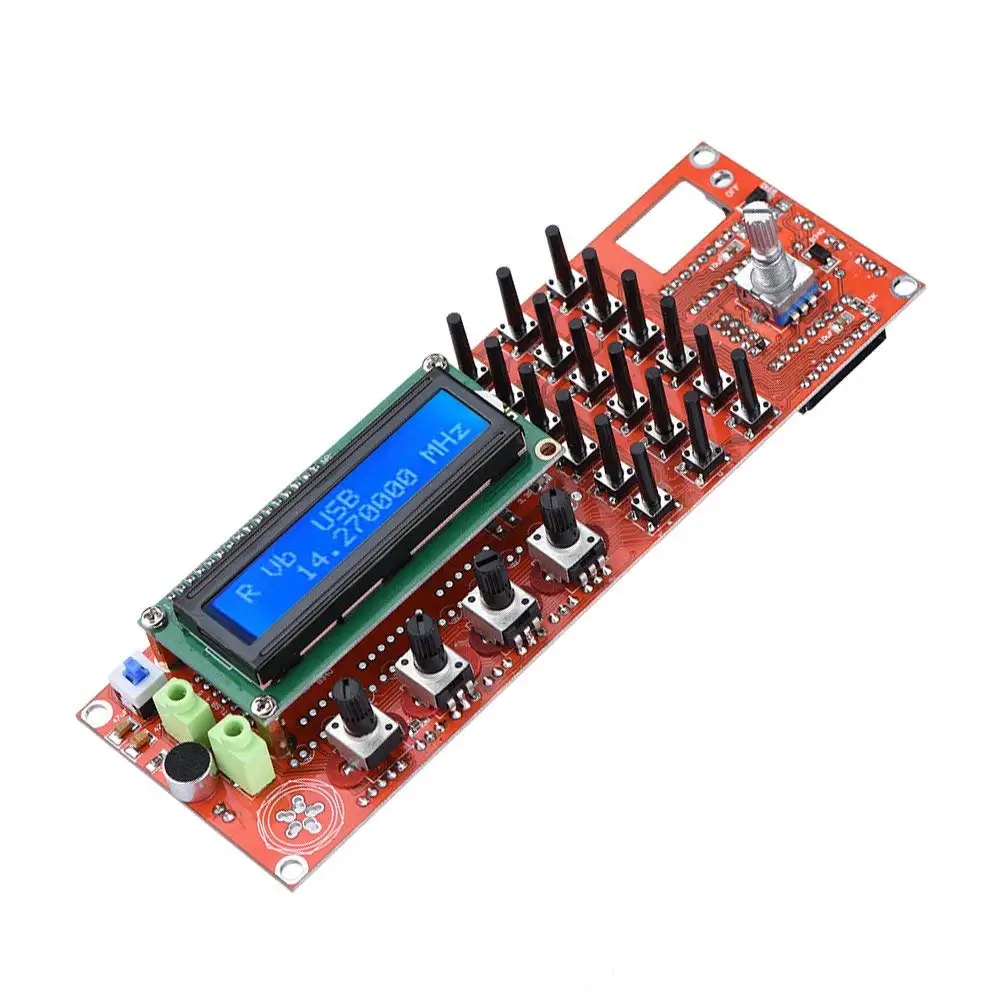

Это генератор сигналов DDS 0 ~ 55 МГц. Он основан на чипе AD9850 и очень прост в эксплуатации. поддерживает постоянную настройку 0 ~ 55 МГц на 1 Гц шаг. вход 12 В (Примечание продавца: мы также предоставляем упрощенную версию с входом 8 ~ 9 в). С прямой цифровой входной частотой. С аудио потенциометром громкости. С усилителем. Потенциометр регулировки усиления. С потенциометром AGC. S-LED дисплей. Стоячий волновой светодиодный дисплей. Материал: PCBКлючи и интерфейсы подключения: ENC: переключатель кодировщика. MEM: переключатель для режима памяти. VFO: передача от VFO A к VFO B или от VFO B к VFO A. SSB: изменение режима работы: циркулирует от USB, LSB, AM, CW и on... RIT: тонкая настройка на приемную частоту. CAL: Набор функций. KB-1 и KB-2 имеют общий контакт, но не GND.Частотный дисплей: RX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ). TX = MULTIPLIER x (RX_DDS_FREQ + OFFSET_FREQ + TX_OFFSET_FREQ). частота запрограммирована в DDS, рассчитывается как показано ниже. RX = ABS (RX_DDS_FREQ). TX = ABS (RX_DDS_FREQ + TX_OFFSET_FREQ). RX_DDS_FREQ, MIN_RX_DDS_FREQ, MAX_RX_DDS_FREQ, TX_OFFSET_FREQ & OFFSET_FREQПримечания: DDS SYSTEM CLK: можно использовать Частотный тестер для получения осциллятора 30 МГц, умножьте Проверенное значение на 6, затем поместите здесь умноженное значение. При использовании AD9851 Установите начальную настройку на 180000000. Офсетная фреза: можно установить as + or-. Поверните переключатель кодировщика для изменения значения, нажмите кнопку шаг, затем поверните переключатель кодировщика для регулировки шага. Минимальная рабочая частота плюс (+) Офсетная частота должна быть выше 0 (ноль).Как работать: нажмите CAL, включите питание, затем мы входим в настройку экрана. Отпустите/отпустите CAL. A: включить 6 XREFCLE: Настройка режима чипа часов, настройка настройки кодирования частоты. AD9851 установить в 6-умножьте частоту, AD9850 установить в 1 умножьте частоту. Нажмите CAL, затем быстро отпустите, чтобы перейти к следующему шагу B.B: DDS-SYSTEM-CLK: настройка частоты работы чипа. Используйте переключатель кодировщика для регулировки значения. Работает в соответствии с шаговым ключом. Набор AD9851 на осцилляторе 6-размножающийся канал, набор AD9850 на фактическом выходе осциллятора. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу C.C: MIN_RX_DDS_FREQ: Настройка минимальной рабочей частоты. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу D.D: MAX_RX_DDS_FREQ: Настройка максимальной рабочей частоты. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. (Меньше 60 МГц будет нормально). Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу E.E: SSB_OFFSET: тонкая настройка для режима работы SSB. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу F.F: CW_OFFSET: тонкая настройка для режима работы CW. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы войти в шаг G.G: OFFSET_FREQ: Настройка офсетной частоты. e. g, установите до 9 МГц или 10,7 МГц, используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу H.H: мультипликатор: настройка частоты. Должен быть установлен как 1, нажмите CAL, затем быстро отпустите, чтобы войти в шаг I:I: экран отображает слово «сохранить», автоматически сохраняет вышеуказанные настройки и возвращается к нормальной работе.Цвет: красныйМатериал: PCBСодержимое упаковки1 генератор сигналов DDSТолько вышеуказанное содержание упаковки, другие продукты не включены.Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/-1-3 см.
