TAD-134A RFID руководство пользователя

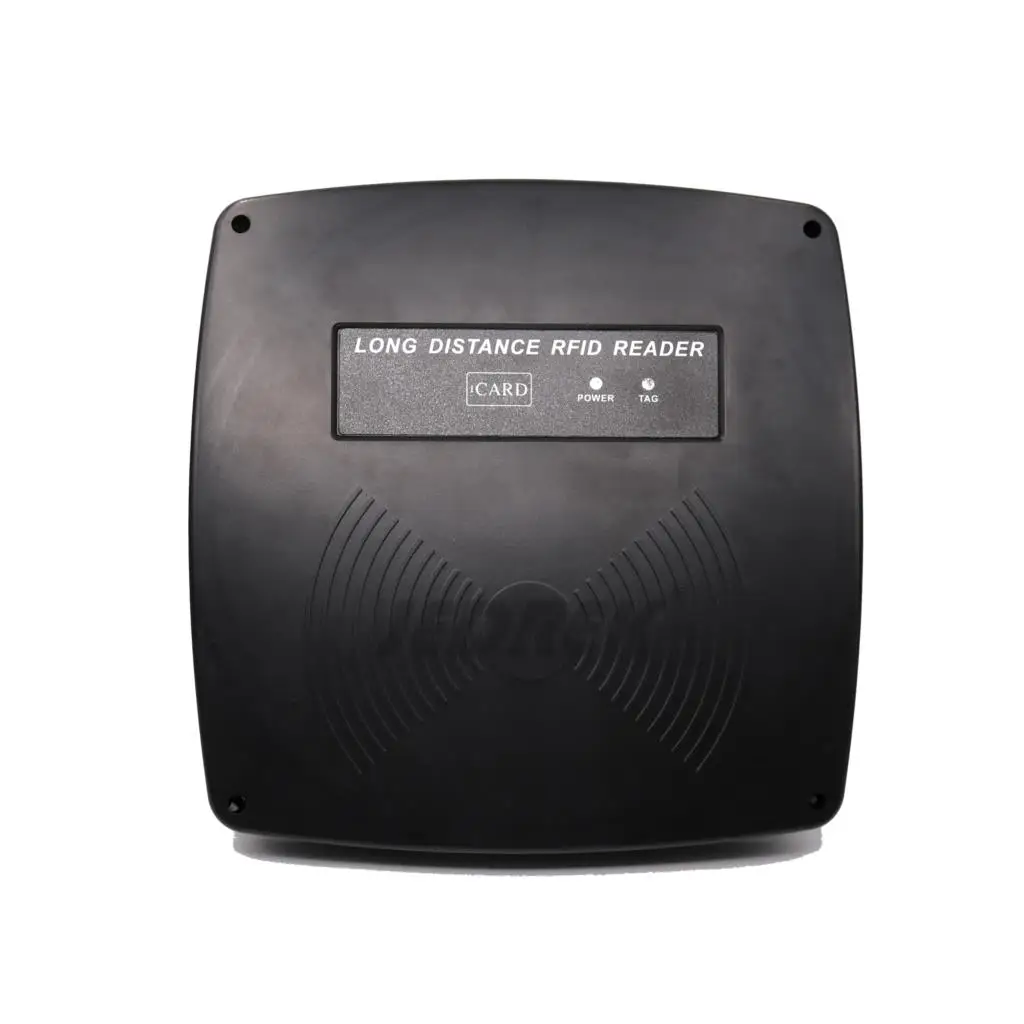

1: характеристики продукта
Модель
TAD-134A
Размеры
26*26*3,5 см
Частота
AM 125K, AM 134,2 K
Соглашение о поддержке
EMID FDX-B
Напряжение источника питания
9 ~ 30 в
Потребляемая мощность
1 Вт
Рабочая температура
-40 ~ + 85°
Класс защиты корпуса
IP67
Чтение скорости карты
30 мс
Расстояние считывания карт
45 см ~ 50 см (бирка для ушей 30 мм)

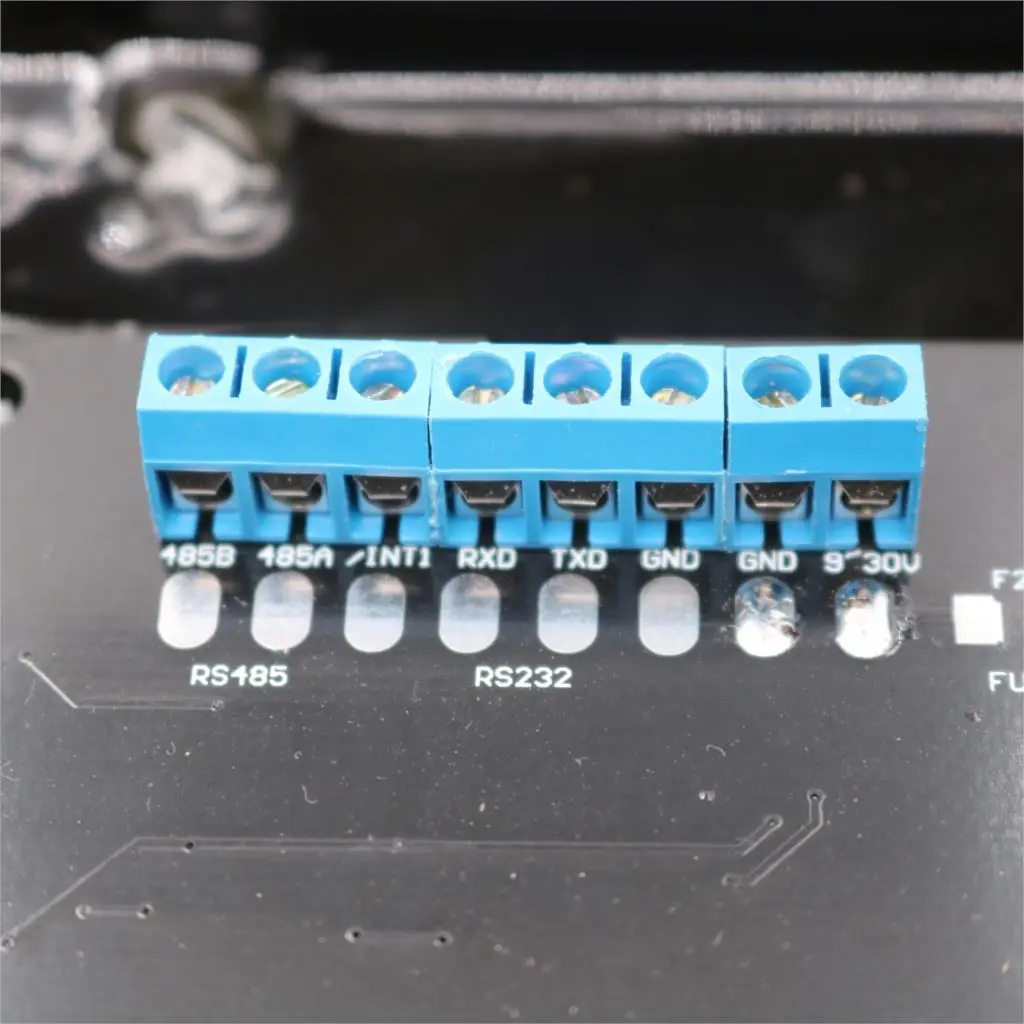

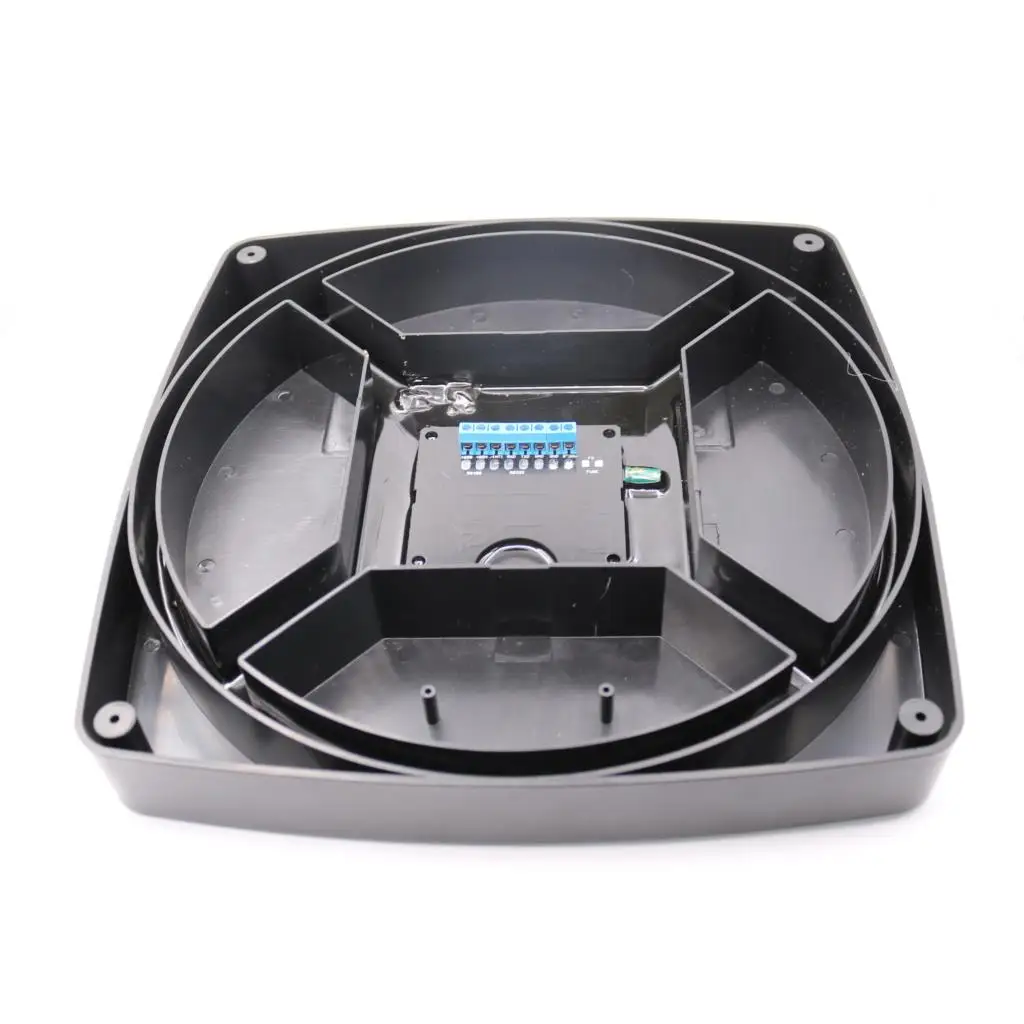

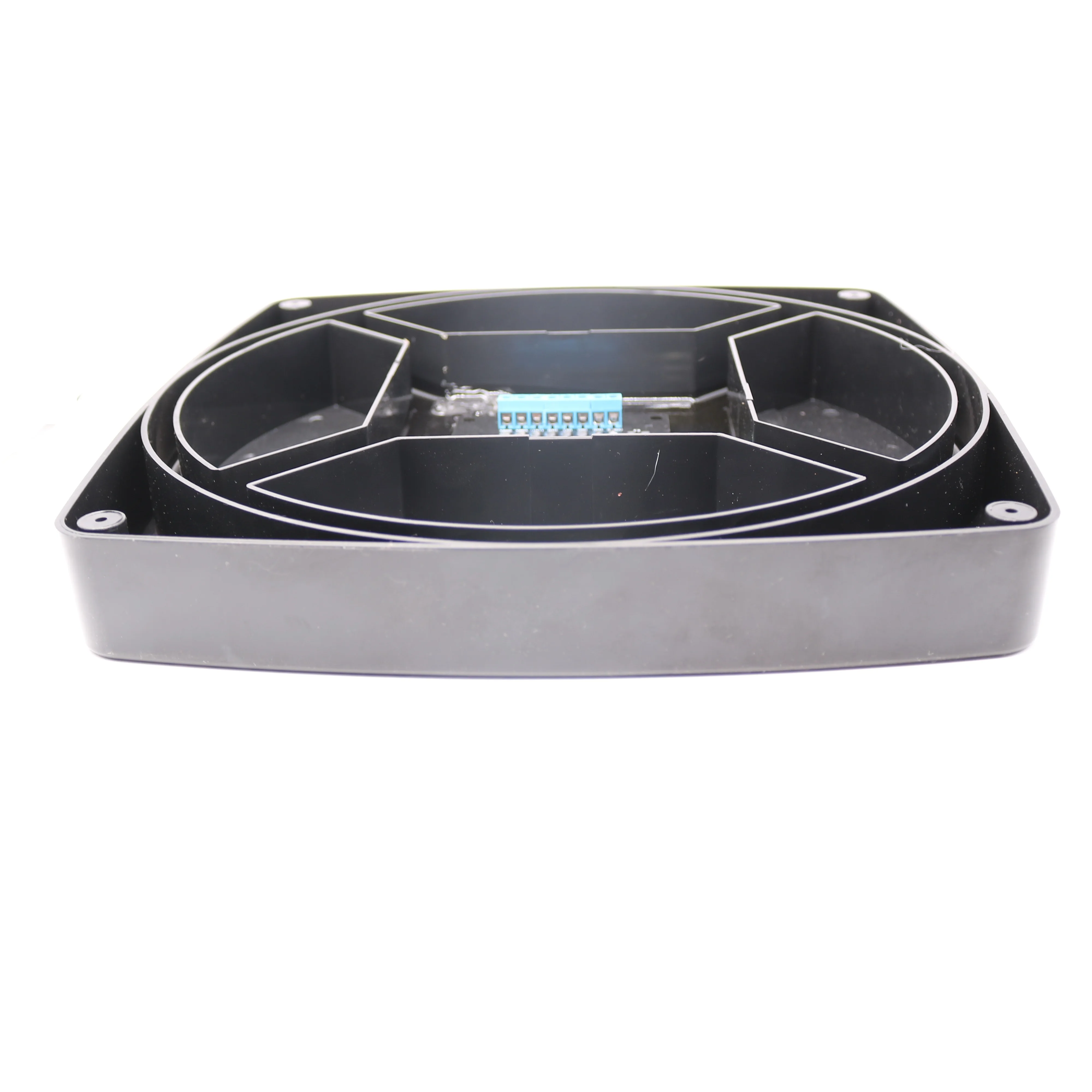

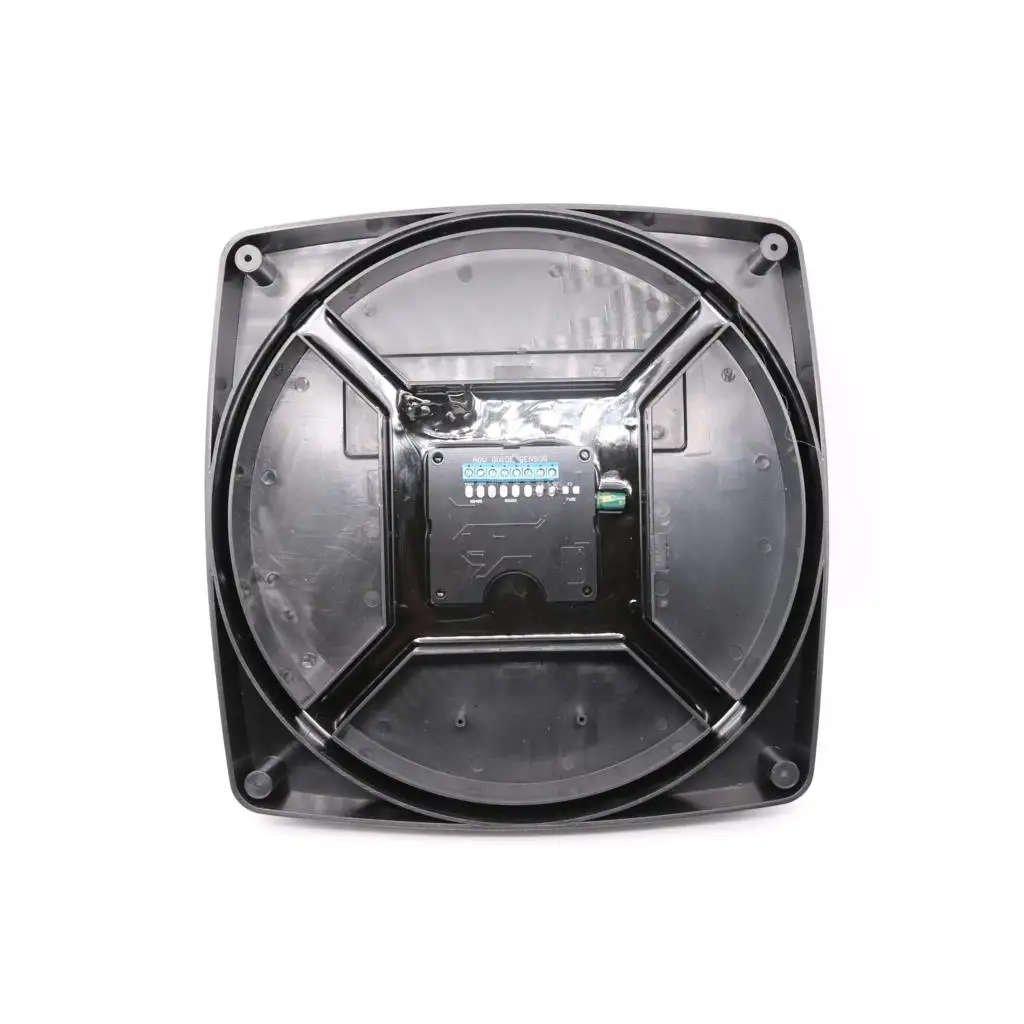

2: определение контакта
1 VCC
24В
2 GND
Источник питания Gnd
3 GND
Сигнал Gnd
4 TXD
Последовательный выход данных RS232 (один выход)
5 RXD
Последовательный вход данных RS232
6 /INT
Выход прерывания
7 RS485A
Выход данных RS485 A (автоматический двунаправленный)
8 RS485B
Выход данных RS485 B (автоматический двунаправленный)
3: светодиодный сигнал
Считыватель начнет автоматическую настройку при включении питания, загорится синий светильник, светодиод погаснет при завершении настройки.
После успешного чтения карты мигают синие огни. В то же время данные передаются через последовательный порт RS232 или RS485.
4: формат данных
Скорость передачи последовательного порта, 9600, 8 N1, уровень RS232; Когда карта попадает в область чтения карты, считыватель выводит номер карты дважды, при отправке команды$ R #Можно многократно читать карту, отправьте командуНомер выходной карты # $ S многократно.
Выходные данные
$ F9000026000969327C # $ F9000026000969327C #(Выход дважды)
Длина данных
1 бит
1 бит
15 бит
2 Бит
1 бит
Значение Асси
$
E или F
9000026000969327
7C
#
Шестигранное значение
24
46
39 30 30 30 30 32 36 30 30 30 39 36 39 33 32
37 43
23
Парафраза
Головка данных
EM или FDX-B
15-битный номер карты, напечатанный наТег
Проверка стоимости
Хвост данных
Проверьте расчет значения: XOR 16-битный шестигранный от начала «F» до конца номера карты.
Пример:
Номер карты:90000260009693
Выход модуля:$ F9000026000969327C #
«$»-Сначала данные, «F» означает метку FDX-B
900002600096932-это номер карты, 7C для проверки значения; #-это хвост данных.
Метод расчета проверки значения:
46 ^ 39 ^ 30 ^ 30 ^ 30 ^ 30 ^ 32 ^ 36 ^ 30 ^ 30 ^ 30 ^ 39 ^ 36 ^ 39 ^ 33 ^ 32 = 0X7C
Примечание: EMID-это 10-битный формат кодирования данных (перед Национальным кодом и заполнением 00),FDX-B-это 15-битный формат кодирования данных.
Печать карт EMID0002327100,Считыватель выходных данных$ E01700000232710076 #
Сегмент данных
$
Е
017
00
0002327100
76
#
Парафраза
Головка данных
Карта EMID
Код клиента
Заполните сидения
Номер карты
Проверка стоимости
Хвост данных
Печать бирок FDX - B900002600096965,Считыватель выходных данных$ F9000026000969657E #
Сегмент данных
$
F
900002600096965
7 e
#
Парафраза
Головка данных
Карта FDX-B
Номер карты
Проверка стоимости
Хвост данных
