3-осевой фрезерный станок с ЧПУ 3 Нм425 унций. in Nema 23 шаговый двигатель и DM542 сервопривод фрезерный станок с ЧПУ Токарный станок + DB25
ali88 Store - Надежность 94.5%
Более 0 подписчиков, дата открытия магазина 22.11.2018
- Положительные оценки: 96% (154)
- Соответствие описанию: 96%
- Отвечает на сообщения: 94%
- Скорость отправки: 92%
Последнее обновление: 09.03.2022

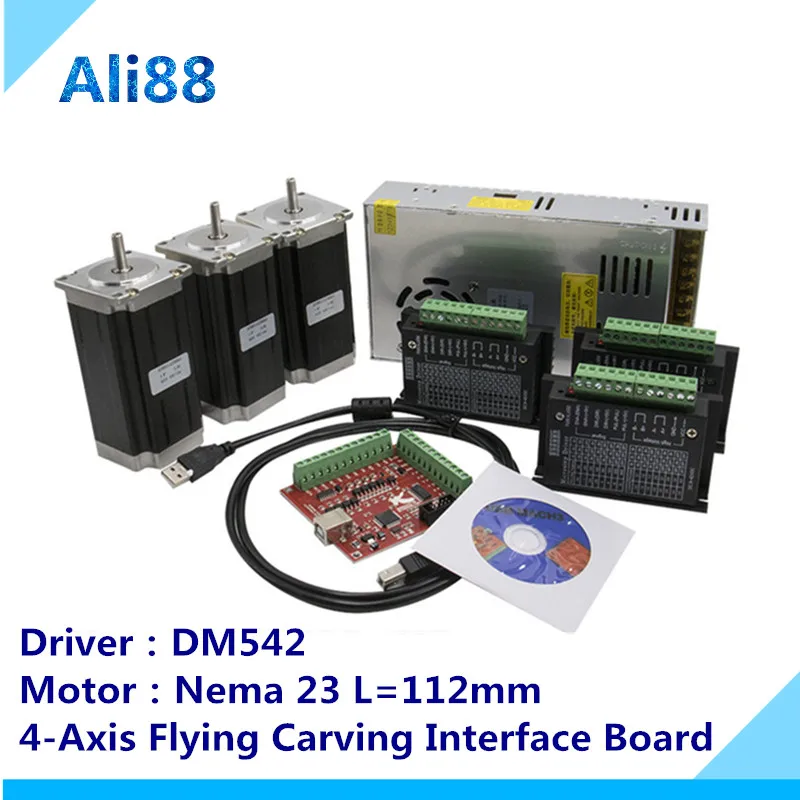

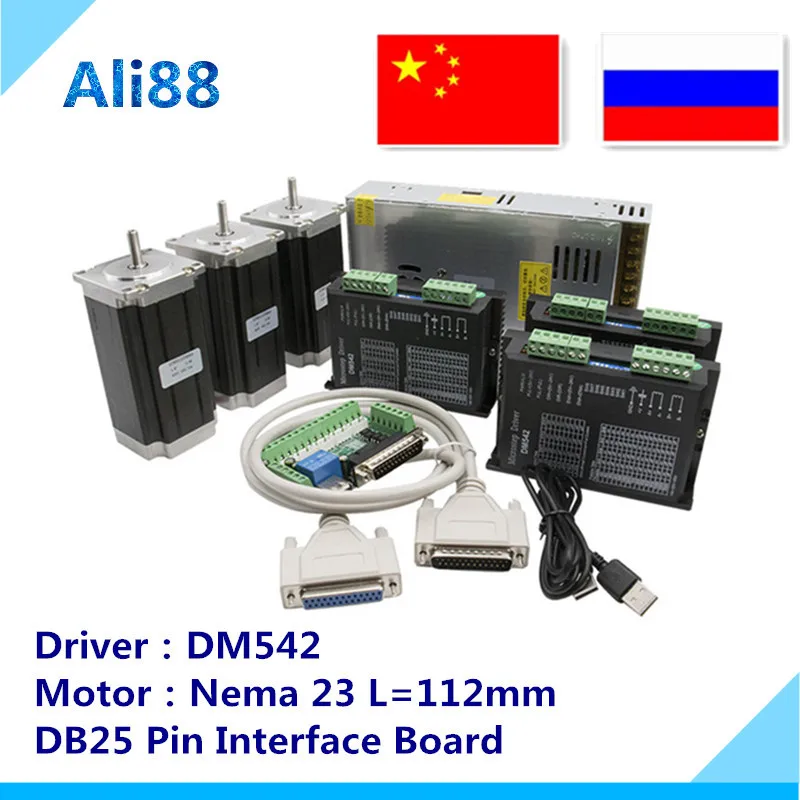

Товары:
3 * Nema23 шаговый двигатель L = 112 мм
3 * шаговый драйвер DM542
1 * источник питания для 350 вт, 36 в постоянного тока
1 * DB25 5 осевая секционная плата или USB4 оси коммутационная плата
1 * кабель для бесплатного предложения
![滑块法兰红黑_小](https://ae01.alicdn.com/kf/Hf14751e55f9e4e48a354eb13cf84f92ex.jpg_.webp)
![11 小](https://ae01.alicdn.com/kf/Hb5cf398a147e4bea933b2881e59241756.jpg_.webp)
![滑台详情_01_副本_副本](https://ae01.alicdn.com/kf/Ha0dd23c543004eb0a770bdcddc8c7da4Y.jpg_.webp)
![小](https://ae01.alicdn.com/kf/H7c6b5395b37042dfa1b5427f252037baw.jpg_.webp)
![HG15_小](https://ae01.alicdn.com/kf/Hc4555ca1a7fd42799d5854db6e4dfabcB.jpg_.webp)
![HG20_小](https://ae01.alicdn.com/kf/H873c4460858b48e2b46c829c27457ed9X.jpg_.webp)
![HG25_小](https://ae01.alicdn.com/kf/Hf971b8aa44254efca0a2a30674970b91I.jpg_.webp)
![HG30_小](https://ae01.alicdn.com/kf/H6666c9de1fe04023941f20b18c1c54d1y.jpg_.webp)
![1204+HG15小](https://ae01.alicdn.com/kf/H8026e0dfc49e43a09588c6bf1845f8fbx.jpg_.webp)
![2-1_副本](https://ae01.alicdn.com/kf/Hb8f53270801d494db8b19eaa181fc870u.jpg_.webp)
![1605+HG15_小](https://ae01.alicdn.com/kf/Hf55a313dc097406cadda6137184cf333j.jpg_.webp)
![1605+HG20_小](https://ae01.alicdn.com/kf/Hb2dd08e8478644d8a6e374ae69423eaev.jpg_.webp)
![小](https://ae01.alicdn.com/kf/H9c58949d65384195a59da9cc420b3bedt.jpg_.webp)
![SBR12_小](https://ae01.alicdn.com/kf/Hbcc0fbced63e46cd83ab2d1af3d1a125u.jpg_.webp)
![SBR16_小](https://ae01.alicdn.com/kf/H4ac6d78c5562446e94f9a2e5ca7887adn.jpg_.webp)
![SBR20_小](https://ae01.alicdn.com/kf/Hff261da0380f4d459308af44f474a1a0k.jpg_.webp)
![SBR25_小](https://ae01.alicdn.com/kf/H3089a458551f4acdaef2e0a77b732f41G.jpg_.webp)
![2005+SBR20 小](https://ae01.alicdn.com/kf/Hc8c9c73d564a426892c3f85d3b258183f.jpg_.webp)
![1605+SBR20小](https://ae01.alicdn.com/kf/H6a363598f82a4ddd8ecfea1fa7227cd6V.jpg_.webp)
![1(1)_小](https://ae01.alicdn.com/kf/H0c4a06a217d64a548699f207b47059feP.jpg_.webp)
Технические характеристики:

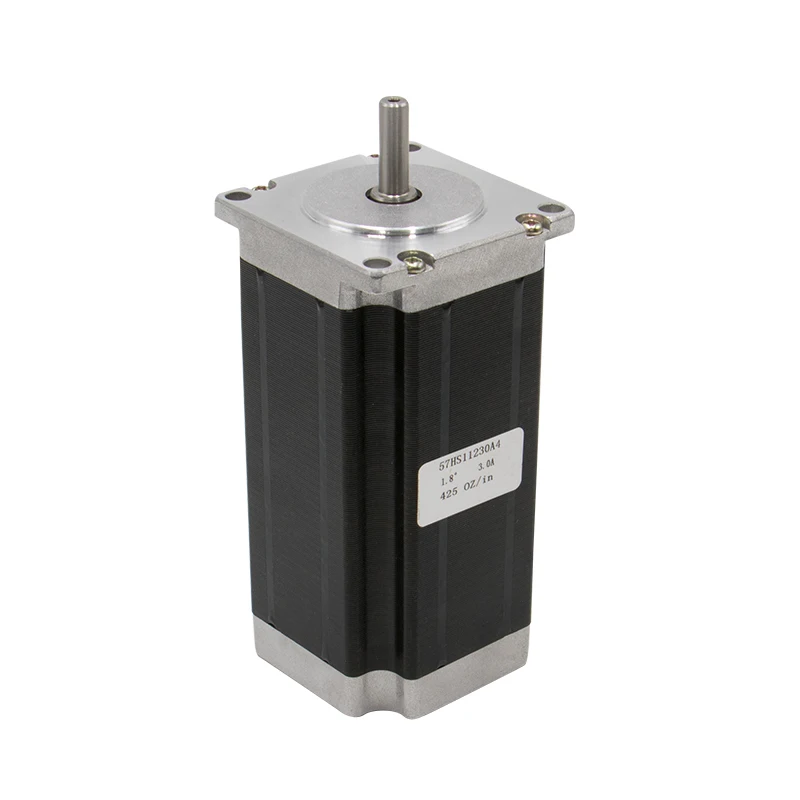

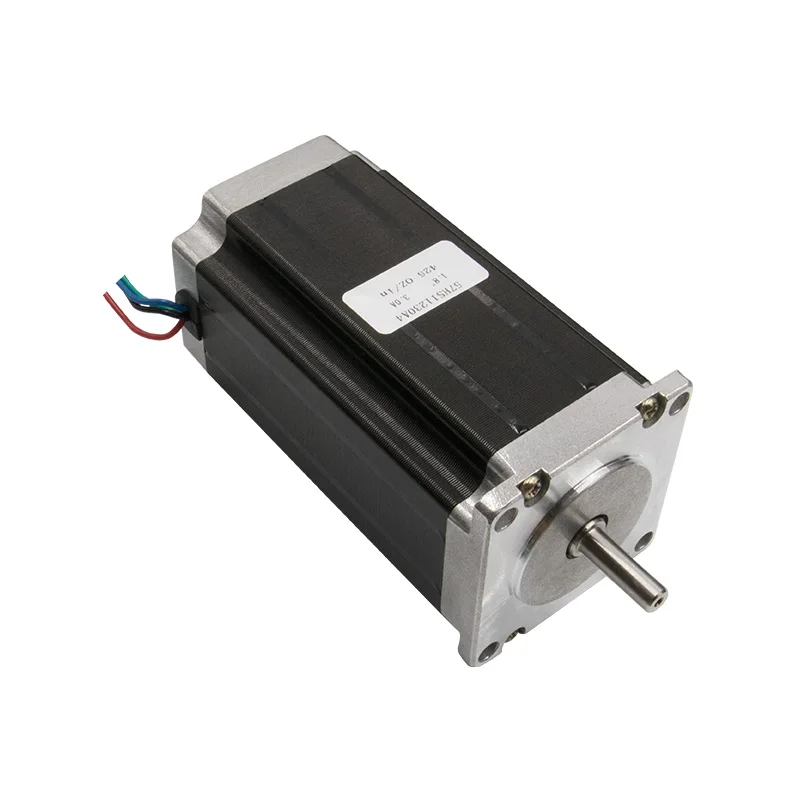

1. Шаговый двигатель
Часть №: 57BYGH115
Размер оправы: NEMA23
Угол поворота: 1,8 градусов
Напряжение: 6,3 V
Ток: 3A/фаза
Сопротивление 2.1 ом/фаза
Индуктивность 9mh/фаза
Удерживающий крутящий момент: 30 кг. См/425OZ-IN
Инерция ротора: 810g-cm2
Крутящий момент: 0,89 кг-см
Кол-во проволочные выводы: 4
Длина: 112 мм

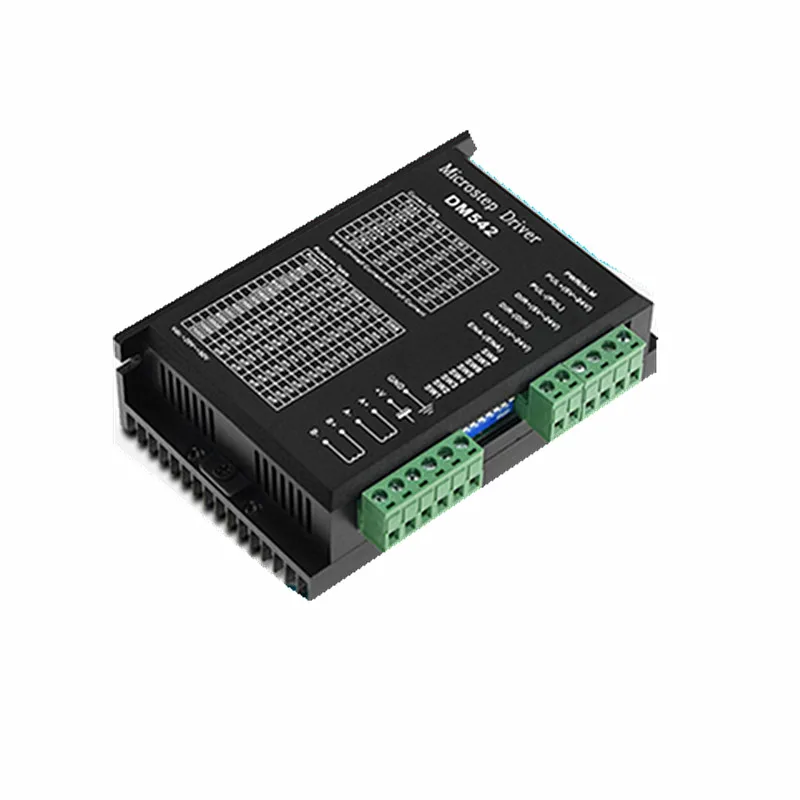

2. Драйвер шагового двигателя
DM542 с 4.2A пиковым током, 50VDC напряжением, 128 Microstep
Электрические характеристики:
Вход напряжения
18-50VDC
Вход ток
<4A
Выход ток
1.0A ~ 4.2A
Расход
Потребление: 80 вт; Внутреннее страхование: 6а
Температура
Рабочая температура-10 ~ 45 ℃;
Температура чулок-40 ℃ ~ 70 ℃
Влажность
Нет конденсата, нет капель воды
Газ
Защита от горючих газов и проводящей пыли
Вес
300 г

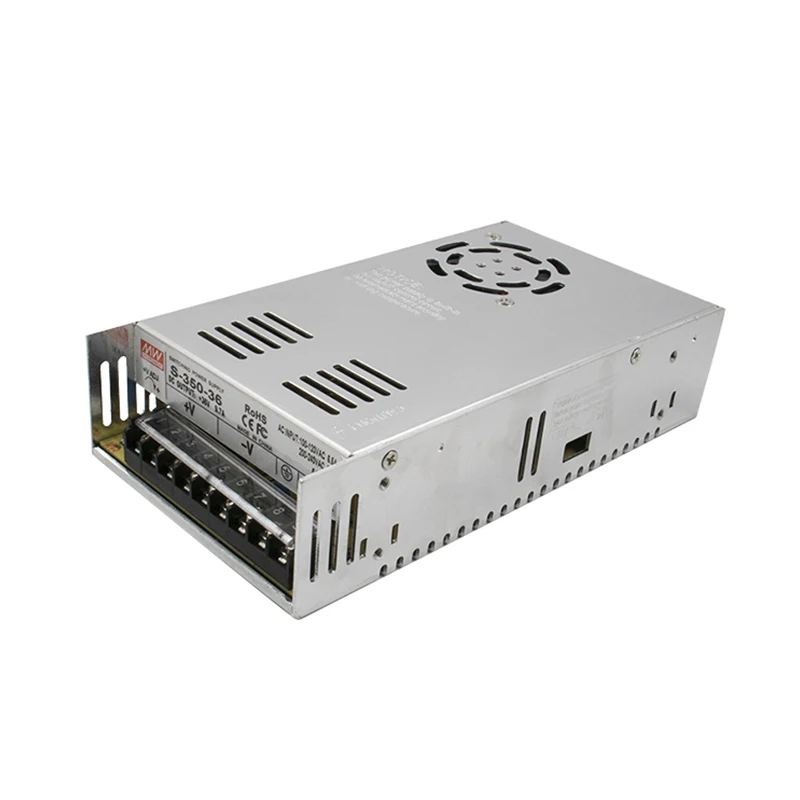

3. Источник питания
Пк 350 вт источник питания для 36 в постоянного тока
-
Current:3A/phase
-
Detent torque:1.2kg-cm
-
DriverDM542
-
Frame Size:NEMA23
-
Holding torque :30Kg.cm / 425OZ-IN
-
Inductance9mh/phase
-
leadsNumber of wire 4
-
Length:112mm
-
Nema 23425oz.in
-
Part No.:57BYGH115
-
Resistance2.1Ohm/phase
-
Rotor inertia:810g-cm2
-
Step Angle :1.8 degree
-
Voltage :6.3V
-
Вес логистики8.000
-
Каждая упаковка1
-
Крутящий Момент3Nm
-
Минимальная единица измерения100000015
-
Название брендаНет
-
Номер модели57HS1120D8
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)12
-
Размер логистики - длина (см)50
-
Размер логистики - ширина (см)20
-
СертификацияISO
-
ТипHYBRID
-
Ток / Фаза4.2A
-
Угол Шага (градусы)1.8
-
Фаза2
