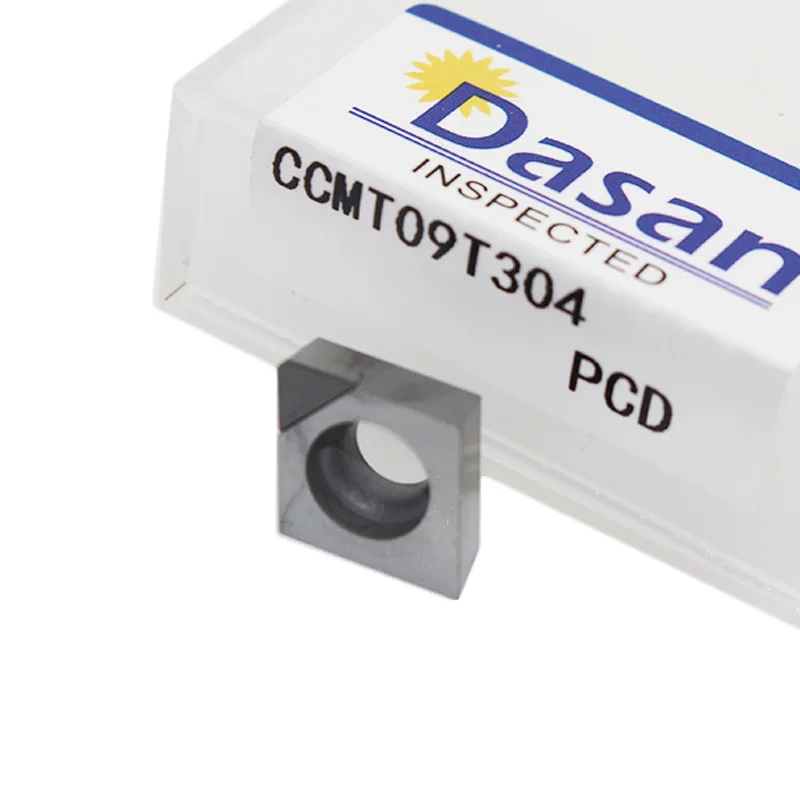

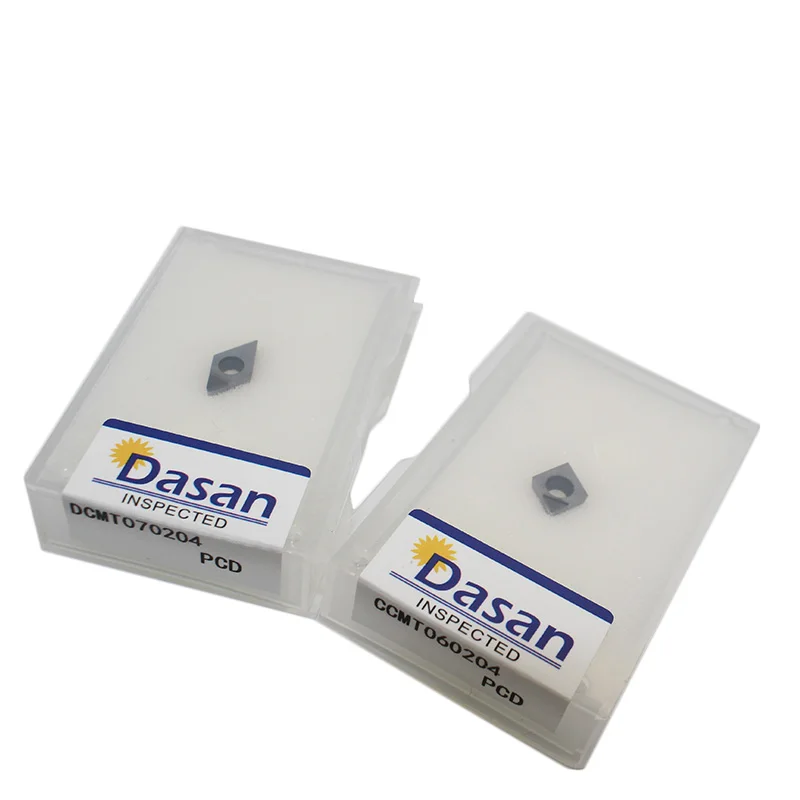

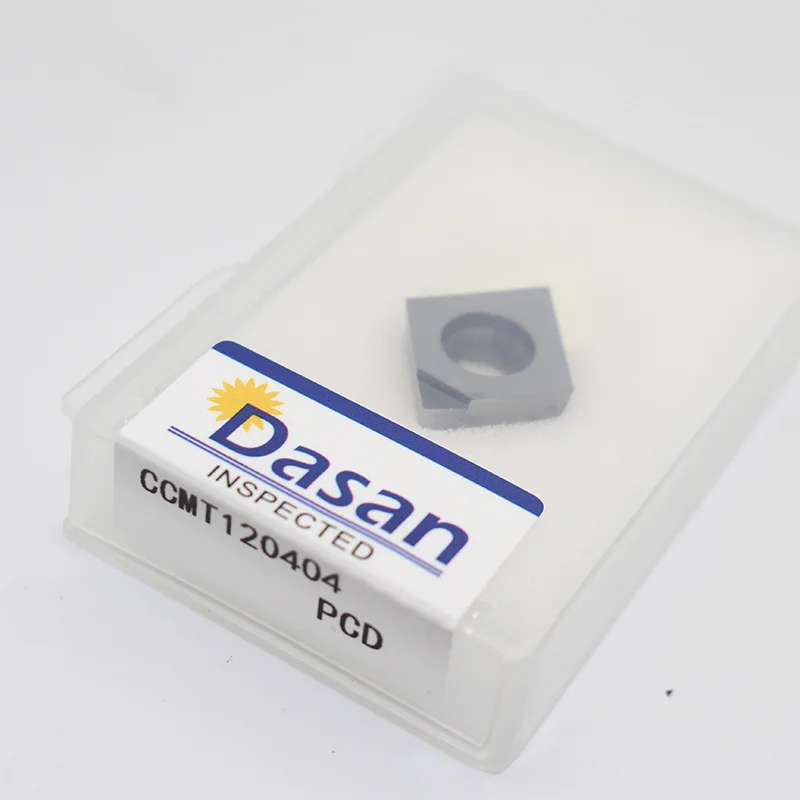

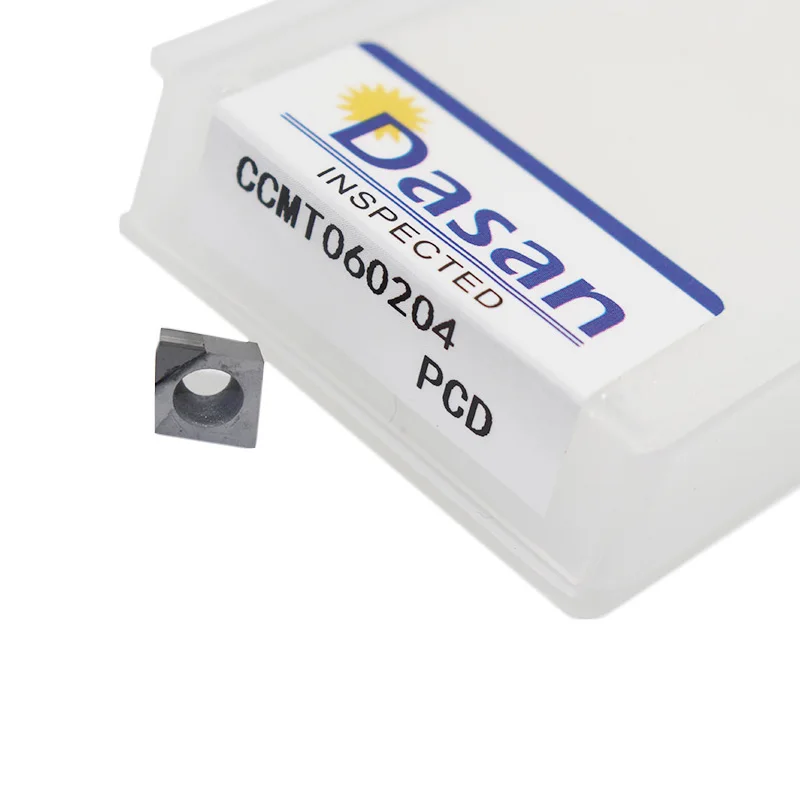

Алмазные вставки для токарного станка с ЧПУ CCMT09T304, CCMT060204, CCMT120408 PCD, CBN

Поликристаллический алмазВ основном подходит для обработки

Алюминия, меди, цветных металлов и т. Д.

Кубический нитрид бора лезвие (CBN)В основном подходит для обработки

Из материалов высокой твердости

Видео-чехол для обработки алмазного инструмента

Материал изделий

Встроенный датчик температуры (PCD)

Поликристаллический алмаз (PCD)

Индикатор температуры (CBN)

Кубический нитрид бора (CBN)

℃

Термостойкость

700-800

℃

Термостойкость

1400-1500

Давление температуры/МПа

Прочность на сжатие

600-1100

Давление температуры/МПа

Прочность на сжатие

500-800

Минимальная производительность/МПа · m & frac12;

Упорство при разрыве

9,0

Минимальная производительность/МПа · m & frac12;

Упорство при разрыве

9,0

Твердость

> 8000HV

Твердость

3500-5000HV

Высокое качество

Теплопроводность

700

Высокое качество

Теплопроводность

200-300

/(10 6/K)

Коэффициент теплового расширения

0,9-1,18

/(10 6/K)

Коэффициент теплового расширения

3,5-4,8

Материалы, подходящие для обработки

PCD: 、

PCD: алюминий и алюминиевый сплав; Медь и стальной сплав; Цементированный карбид; Цветные металлы, такие как титаниум, магний, цинк и Плюм; Неметаллы, такие как стекловолокно, углеродное волокно и армированный пластик.

CBN:. (45-65HRC)、 (60-62HRC)、 (>62HRC)、 (57-60HRC)、, 、 cbcbcb

CBN: Железный Металл; Закалённая сталь; Шарикоподшипниковая сталь (60-62HRC); Высокоскоростная сталь (>62HRC); Инструментальная сталь (57-60HRC); Грубая точка и финишная обработка охлажденного чугуна; высокотемпературный сплав; Материал термораспыления; Цементированный карбид, содержащий более 10% Co; Высокоскоростная резка.

Рекомендуемые материалы алмазного инструмента и параметры обработки

Высокое качество

Классификация

Высокое качество

Материал

Твердость

Минимальная мощность (м/мин)

Скорость резки

Стандартный Размер (мм/об)

Скорость подачи

Стандартный Размер (мм)

Глубина резки

CBN

Серый чугун

HB170-230

500-1500

0,1-0,4

0,1-1,5

Узловой чугун

HB240-300

200-400

0,1-0,4

0,1-1,5

Сплав чугуна

HB240-300

150-300

0,05-0,4

0,1-1,5

Высокое качество

Железный сплав

HRC45-50

50-150

0,05-0,4

0,05-0,5

Высокое качество

Закаленная сталь

HRC45-65

80-200

0,05-0,2

0,05-0,2

Высокое качество

Термостойкий сплав

50-200

0,05-0,2

0,05-0,2

PCD

Алюминий и алюминиевый сплав

200-3000

0,05-0,5

0,05-1,0

Неметаллический

100-500

0,05-0,5

0,05-1,0

Высокое качество

Цементированный карбид

20-30

0,05-0,2

0,05-0,2
