Мы протестировали радио телеметрию и можем подключиться нормально. Мы загрузили прошивку. Пожалуйста, не загружайте прошивку. Другая прошивка приведет к несовместимости прошивки. Пожалуйста, не изменяйте параметры. Неправильные параметры предотвращают подключение.
Перья:

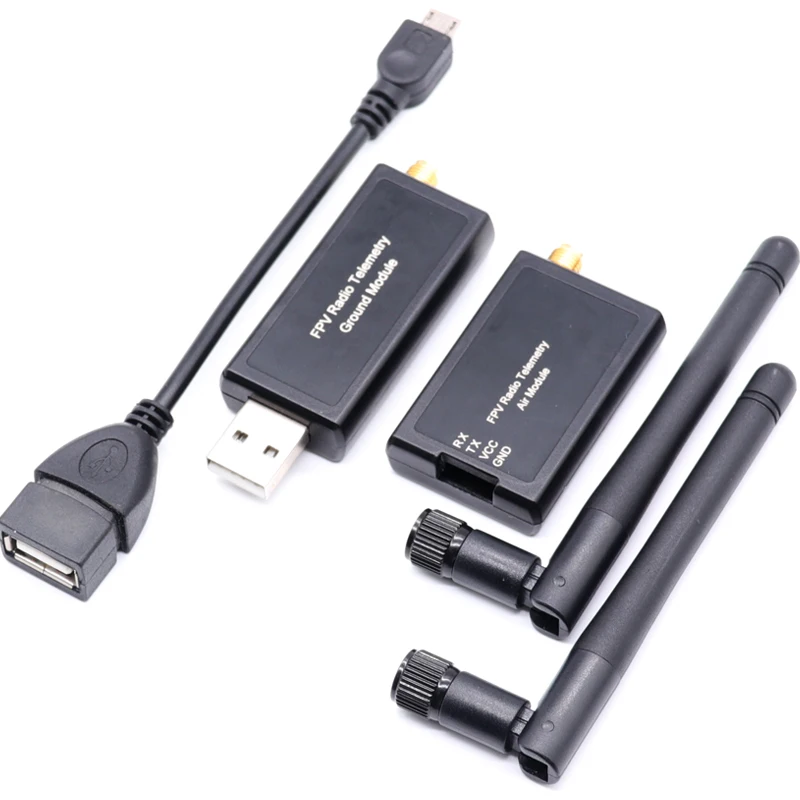

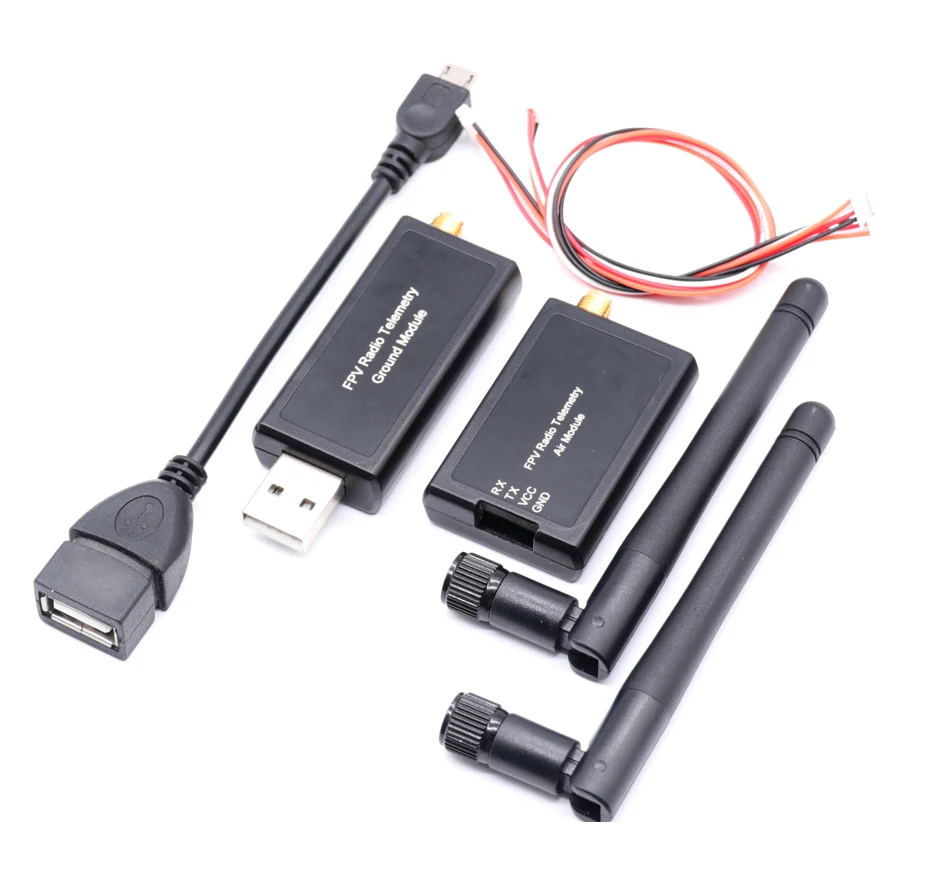

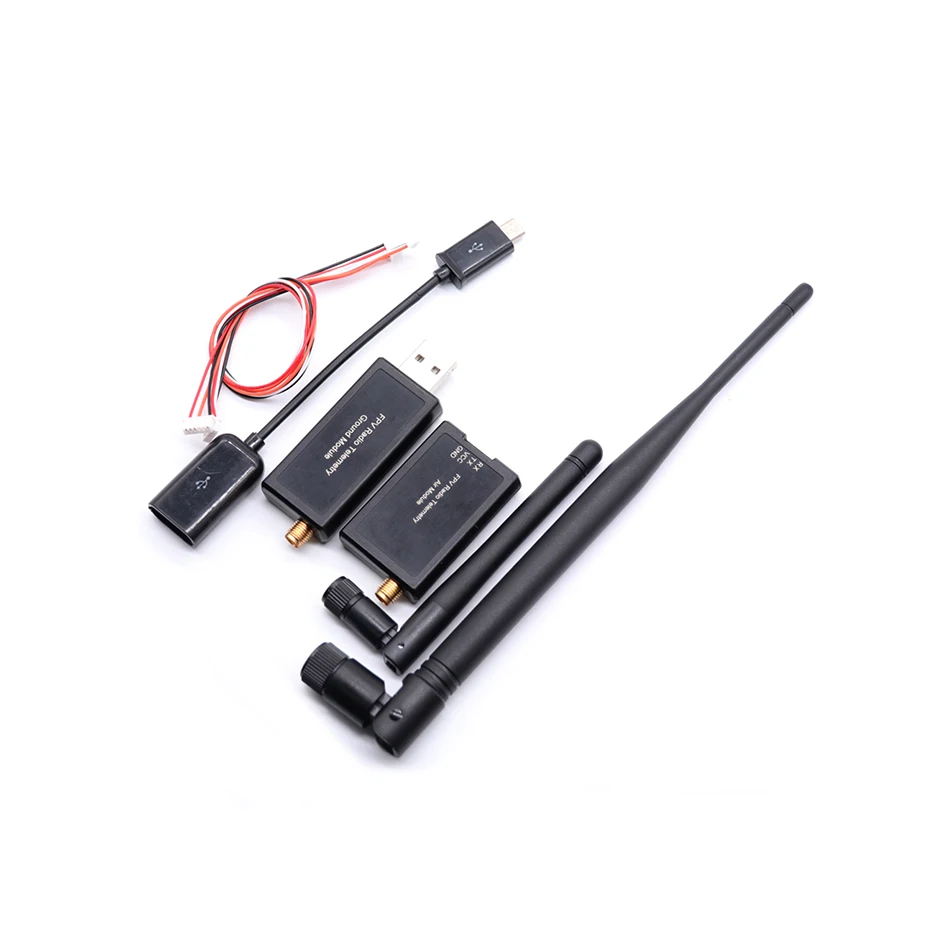

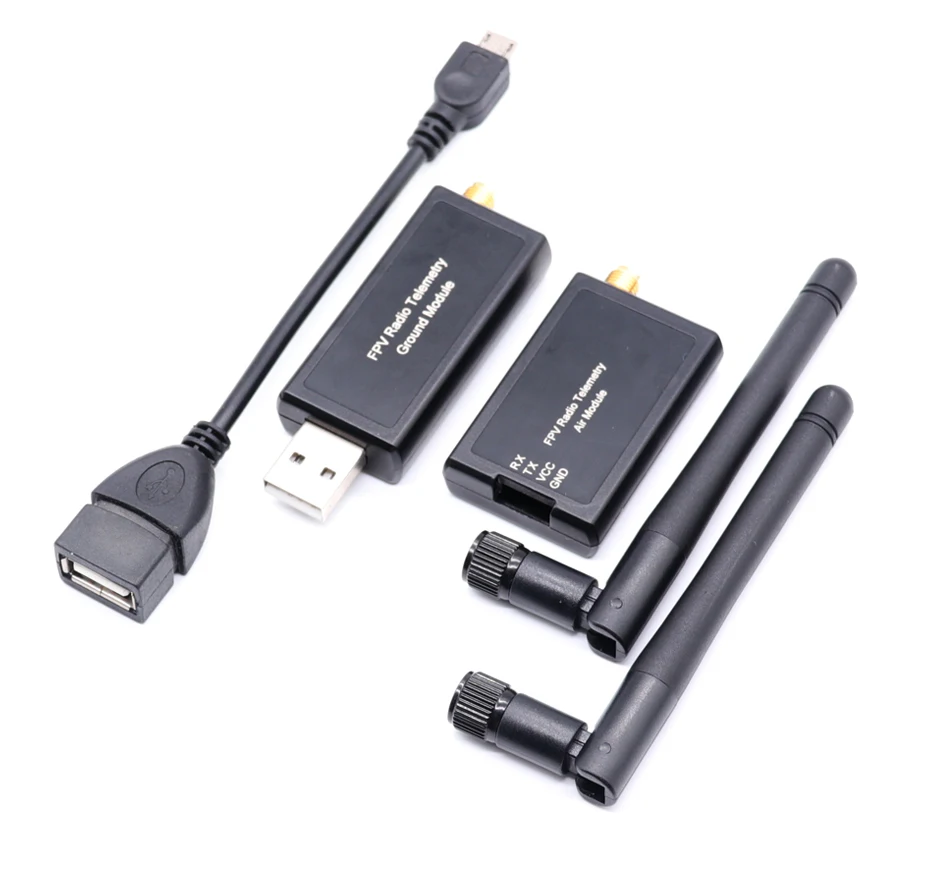

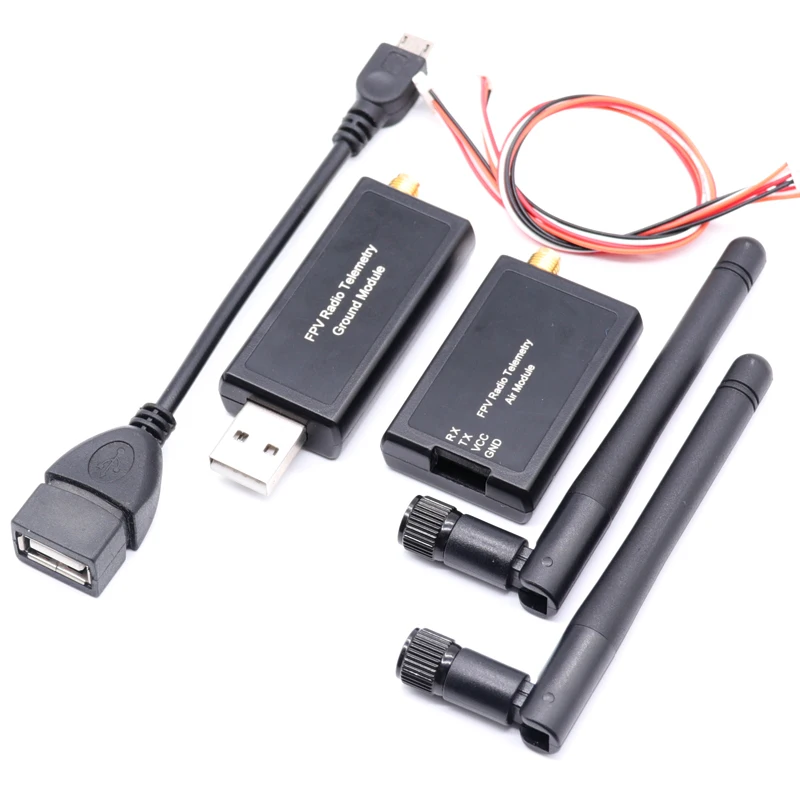

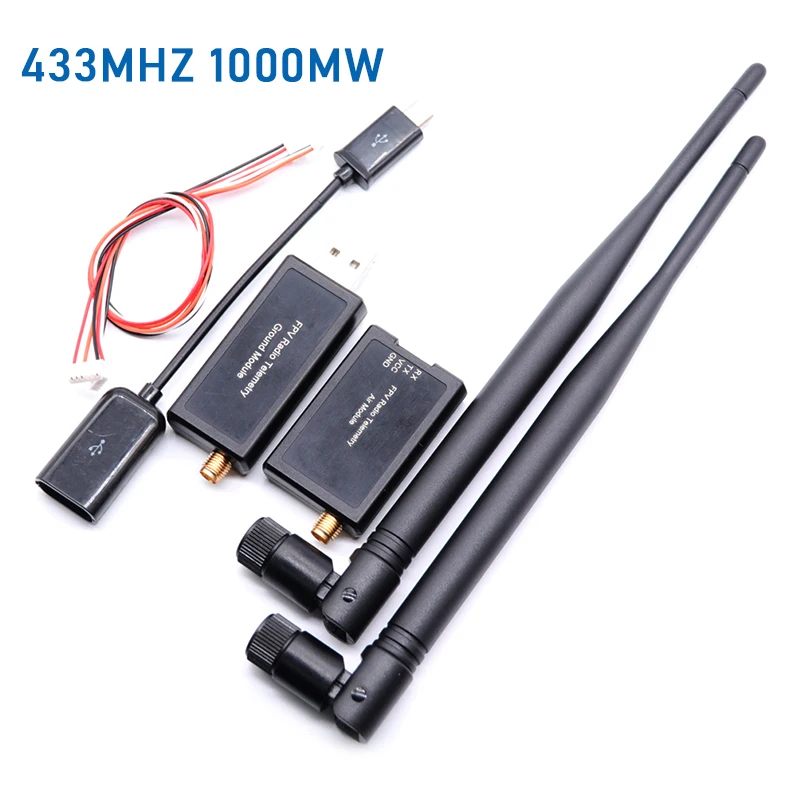

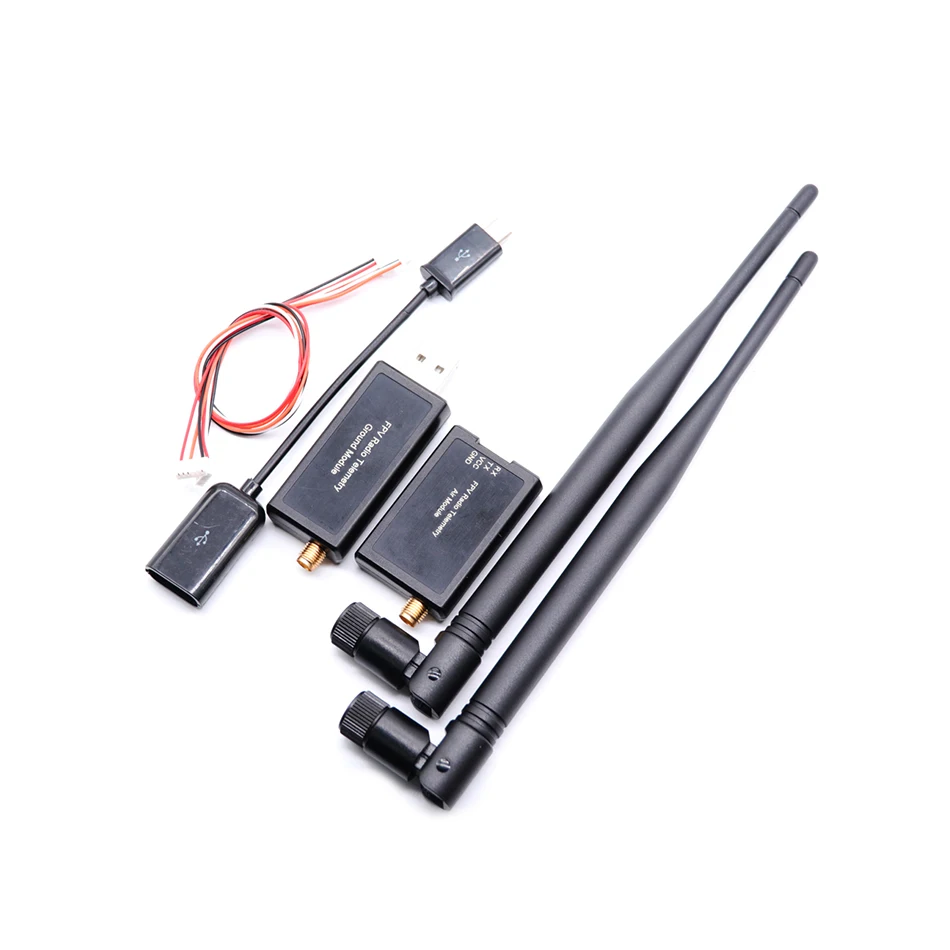

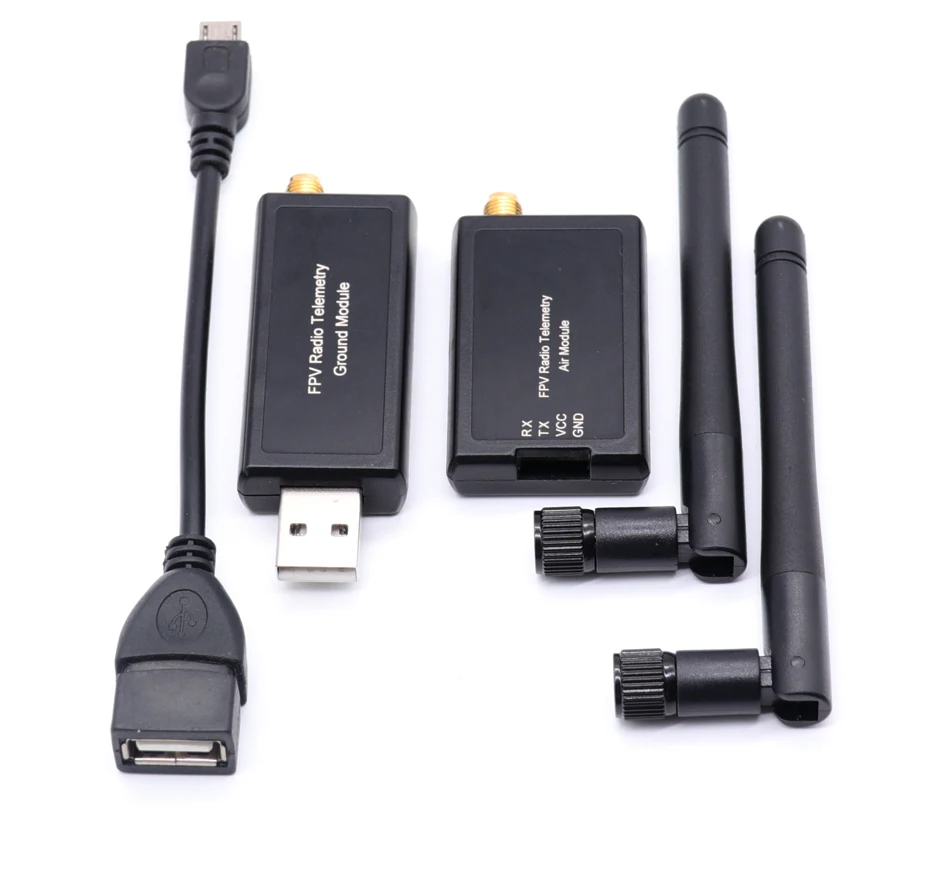

433 МГц/915 МГц частотный канал прозрачный последовательный интерфейс, скорость передачи данных до 250 кбит/с, диапазон антенны около 1 миль.
Адаптивное мультиплексирование с временным делением.
Поддерживает LBT и AFA, настраиваемый Рабочий цикл, встроенные коды коррекции ошибок (которые могут исправить ошибки данных до 25%).
Адаптивное управление HopeRF HM-TRP радио в модуле радио на основе команды конфигурации прошивки с открытым исходным кодом для команды RT и APM радиоудаленной конфигурации при использовании вместе с SiLabs, микроконтроллером Si1000 RF.
Примечания:
Из-за светильник и настройке экрана разница фактический цвет товара может незначительно отличаться цвет предмета может быть s светильник ly отличается из-за характеристик монитора компьютера.
Возможны незначительные отклонения в размерах из-за различных измерений вручную.

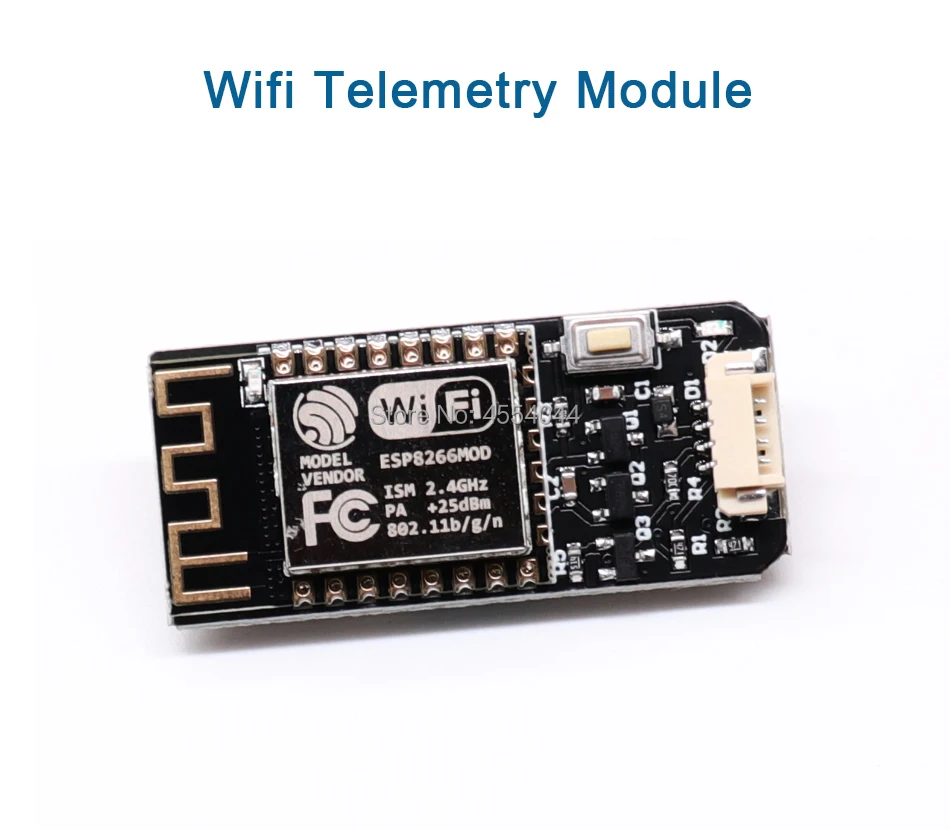

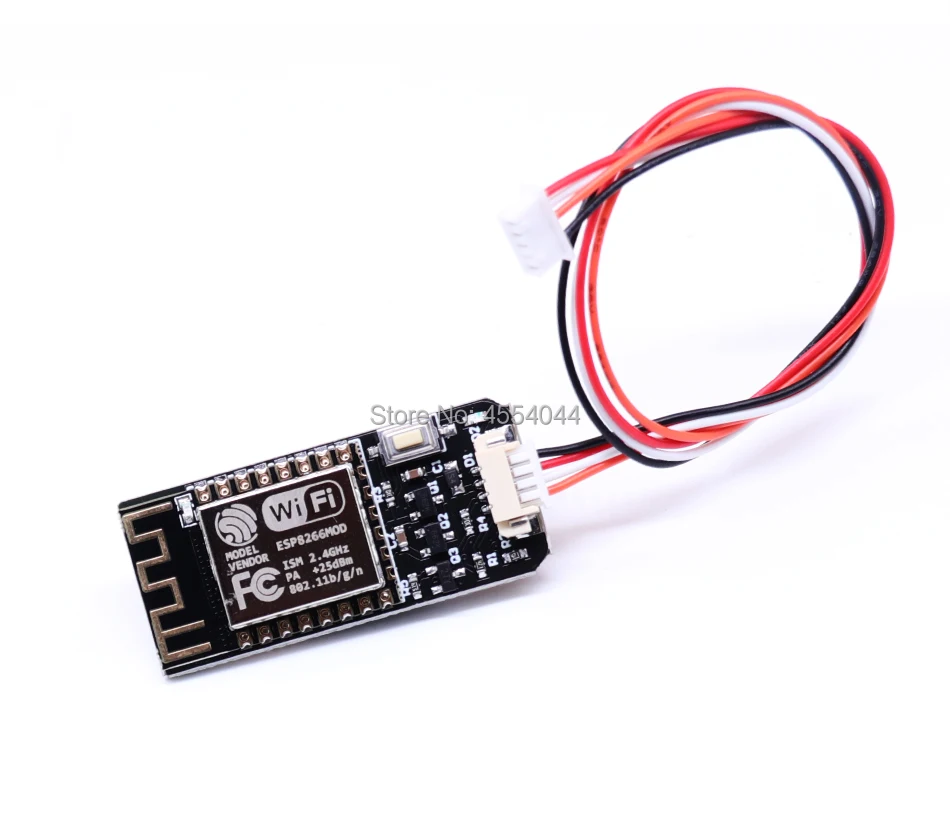

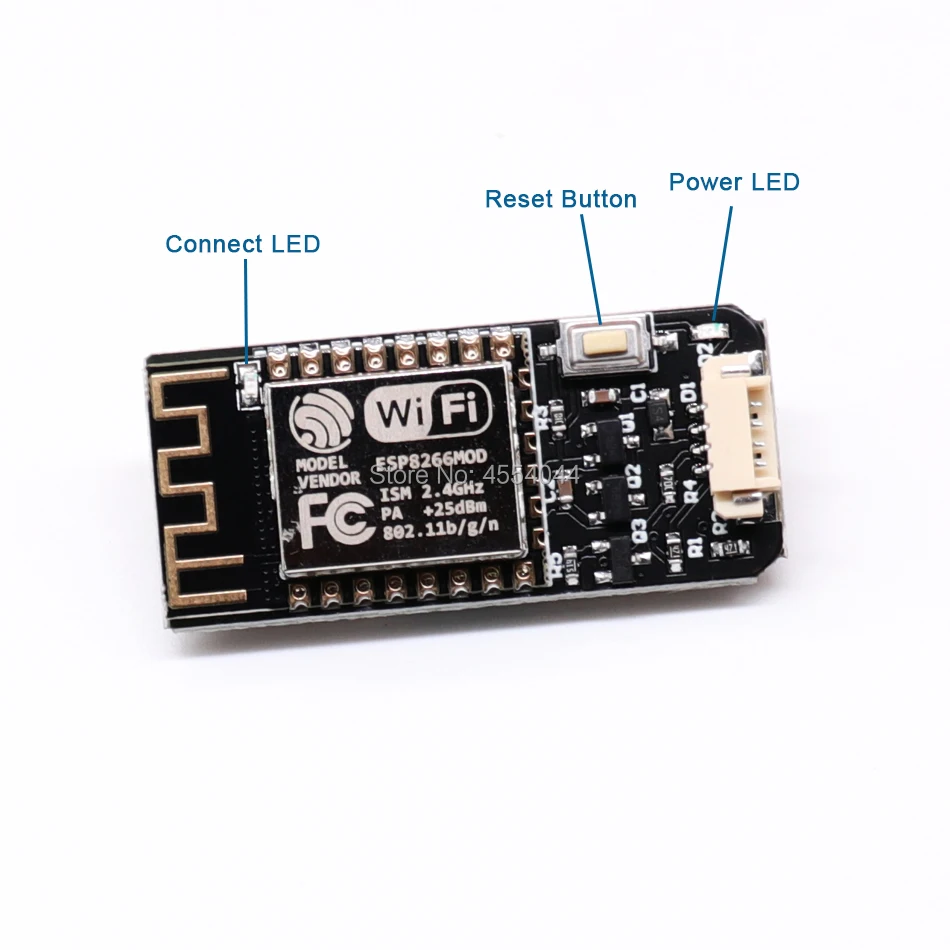

Телеметрия Wi-Fi используется для контроллера полета PIXHAWK или APM, он такой же, как Телеметрия 3DR.

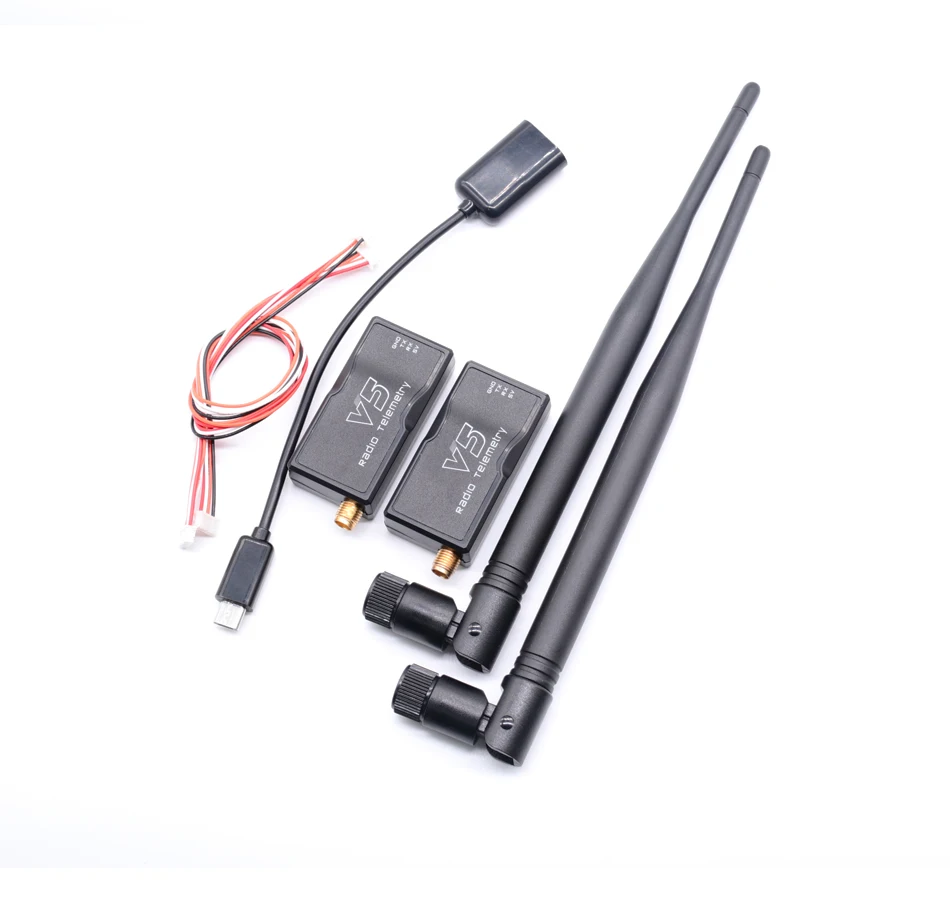

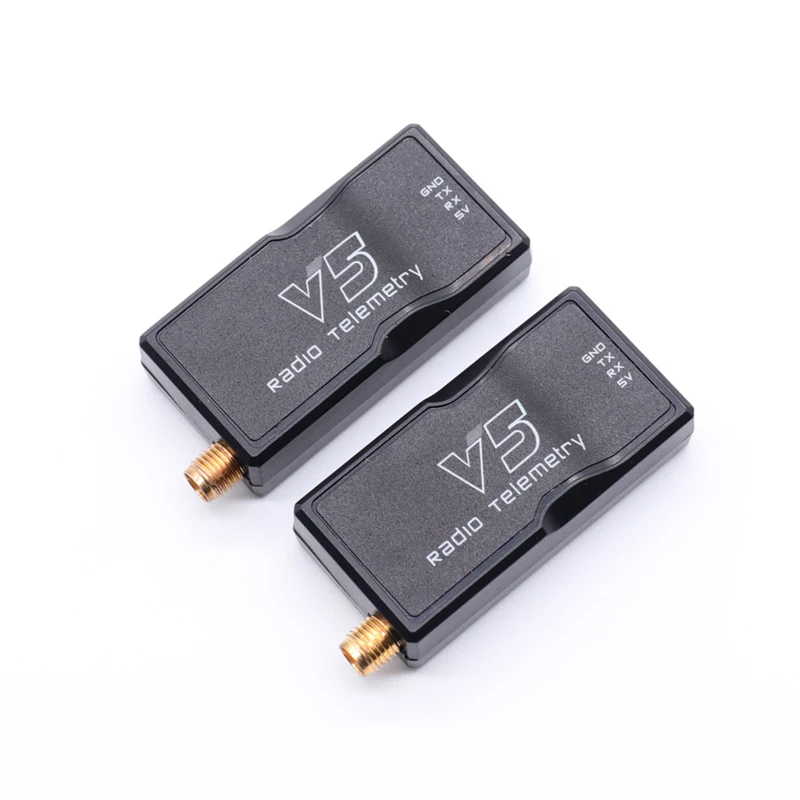

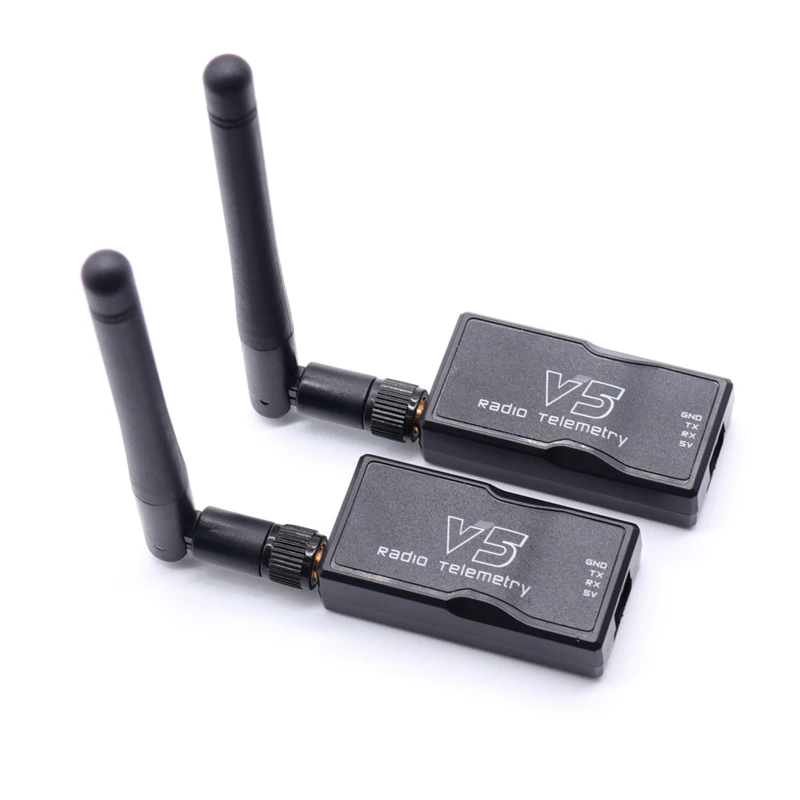

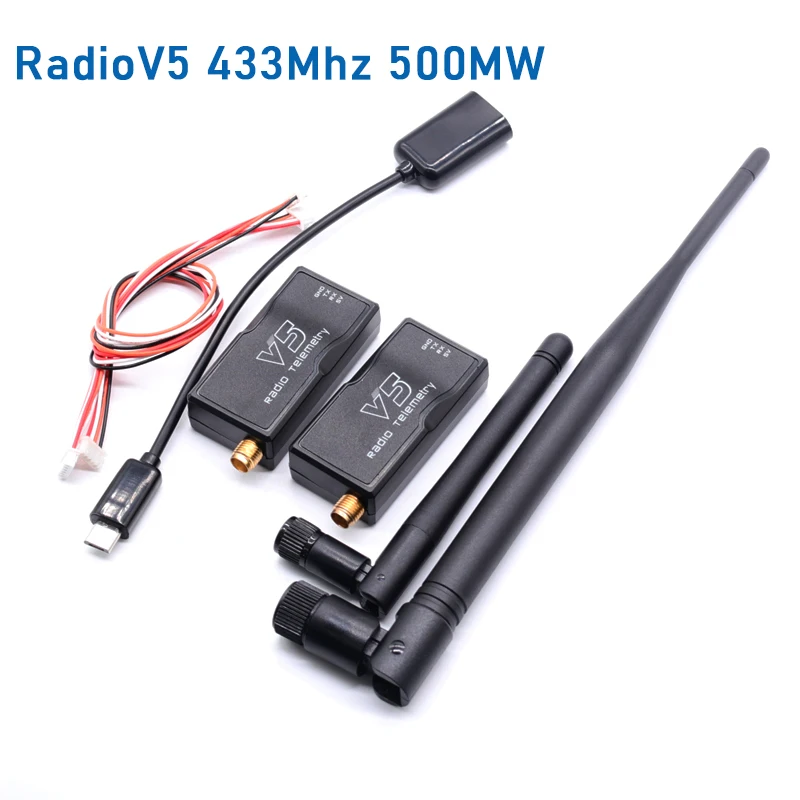

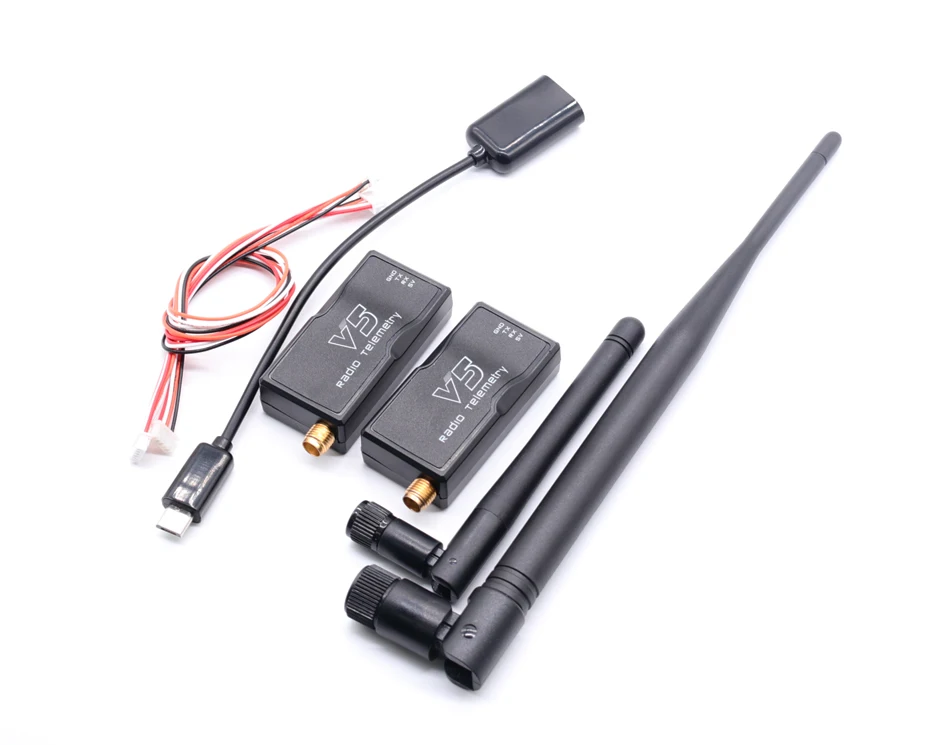

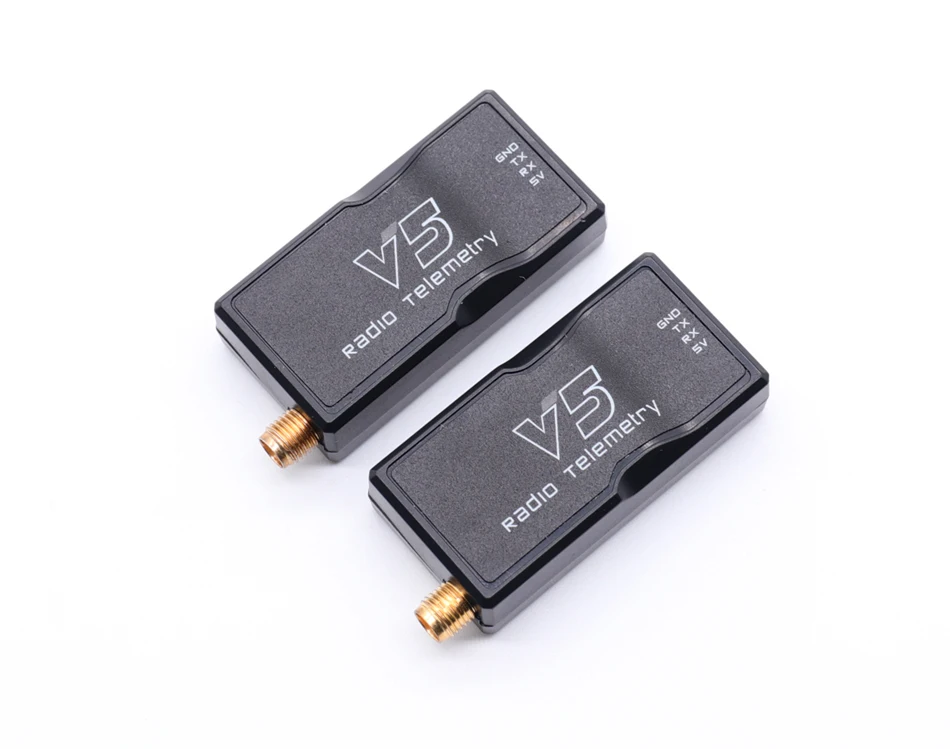

Радио V5 Телеметрия нового типа, либо можно использовать в качестве наземного или воздушного терминала

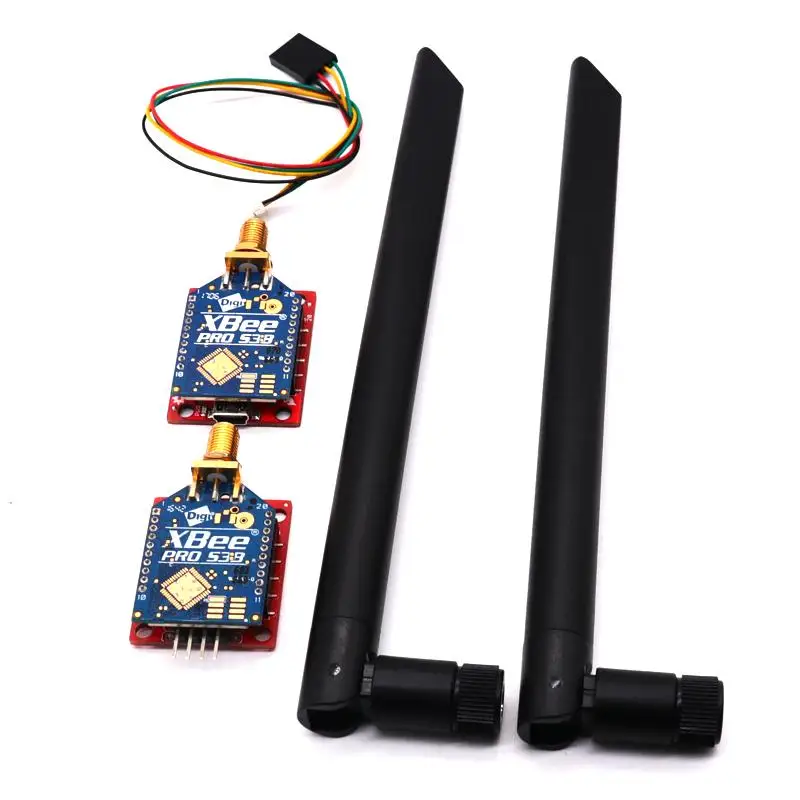

XBEE S3B радио Телеметрия
Digi International XBee-PRO®Радиочастотные модули XSC S3/S3B имеют в два раза большую пропускную способность и в 20 раз меньше тока по сравнению с предыдущими модулями XSC, что делает их идеальными для применения с датчиками дальнего действия. Модули оснащены аналоговым приемопередатчиком ADF7023, обеспечивая лучшие в своем классе расстояния до 28 миль линии видимости (LOS), а также низкое энергопотребление, рисунок менее 2,5µa в выключенном состоянии. Аппаратное обеспечение XBee-PRO XSC S3/S3B позволяет использовать несколько вариантов прошивки, которые совместимы с устаревшим 9XStream®И устаревшие модули XBee-PRO XSC. Версии прошивки в будущем будут поддерживать DigiMesh®Наряду с фирменными протоколами Digi point-to-multipoint.
Как использовать радио телеметрию для контроллера полета PIXHAWK?
1. Использование 6P линии соединяется с контроллером полета pixhawk.
Из-за разной прошивки, некоторые прошивки, два порта могут быть использованы, некоторые прошивки могут использовать только один из портов. Поэтому найдите один из доступных портов для подключения.
Если вы используете прошивку PX4, можно использовать только TELEM1, не использовать TELEM2.
Если вы используете прошивку ardupilot, найдите один из доступных портов для подключения.
2. Обратите внимание:
При использовании радио-телеметрического соединения необходимо использовать модуль питания 3DR или ESC 5 В для питания управления полетом. USB не может быть вставлен, потому что приоритет USB выше, чем радио Телеметрия. IF USB кабель подключен, он не может быть использован для радиопередачи телеметрии.
Частота передачи по умолчанию для телеметрии радио57600, Не 115200. Выберите правильный COM порт иНе выбирайте авто.
Если есть проблема с драйвером, скачайте сЗдесь: Alibaba
