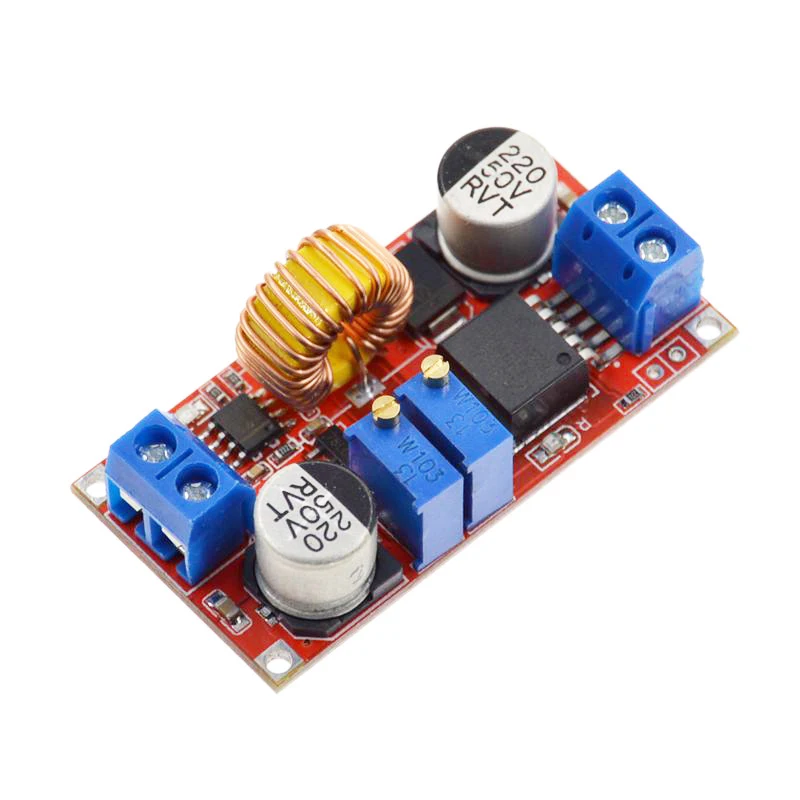

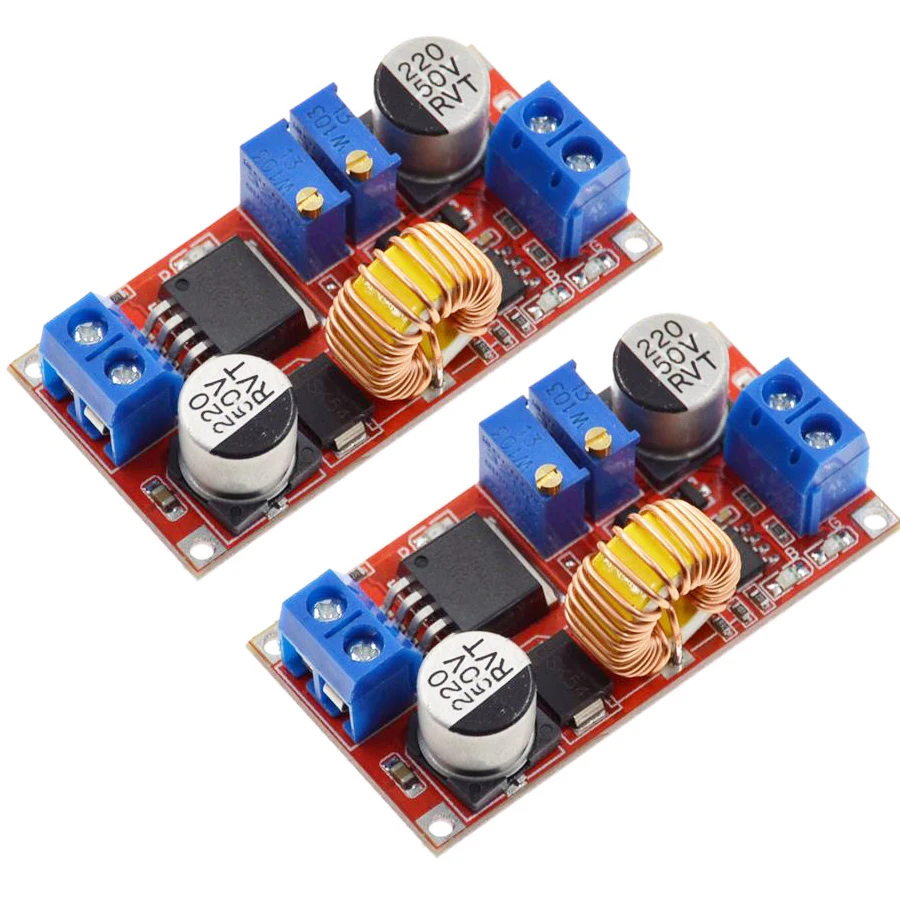

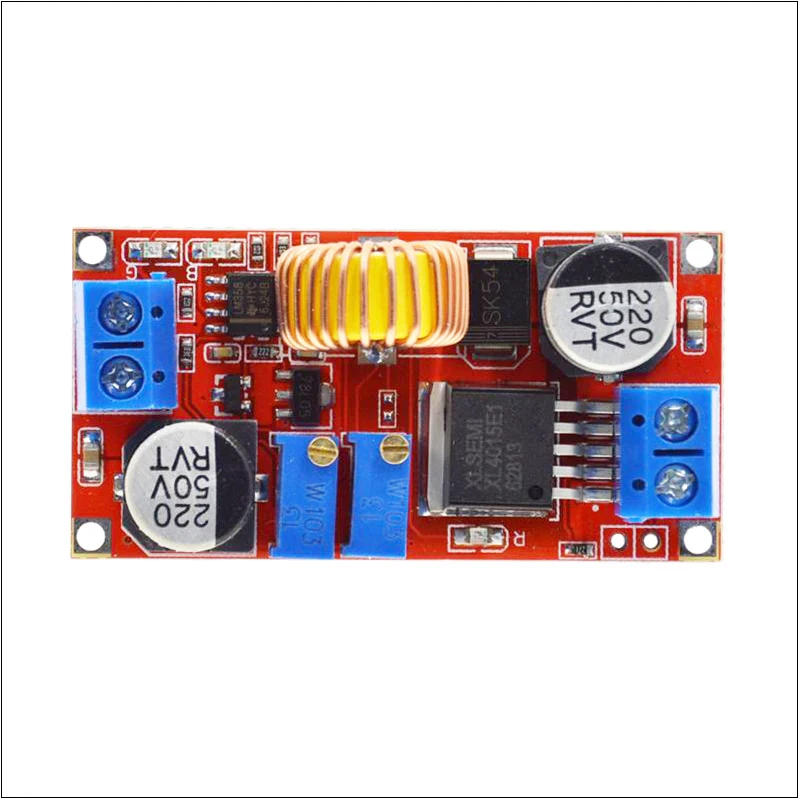

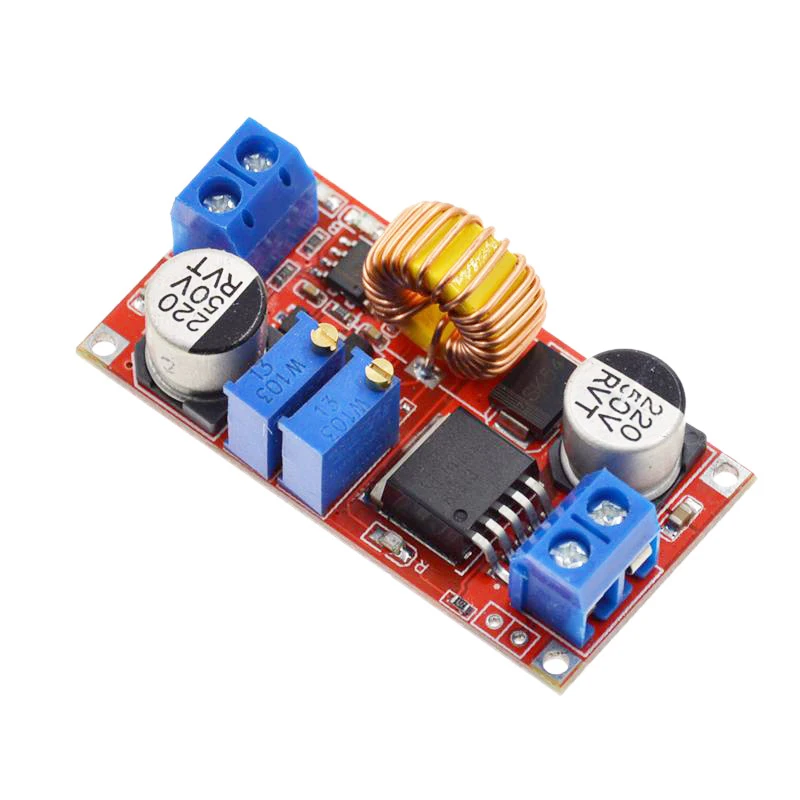

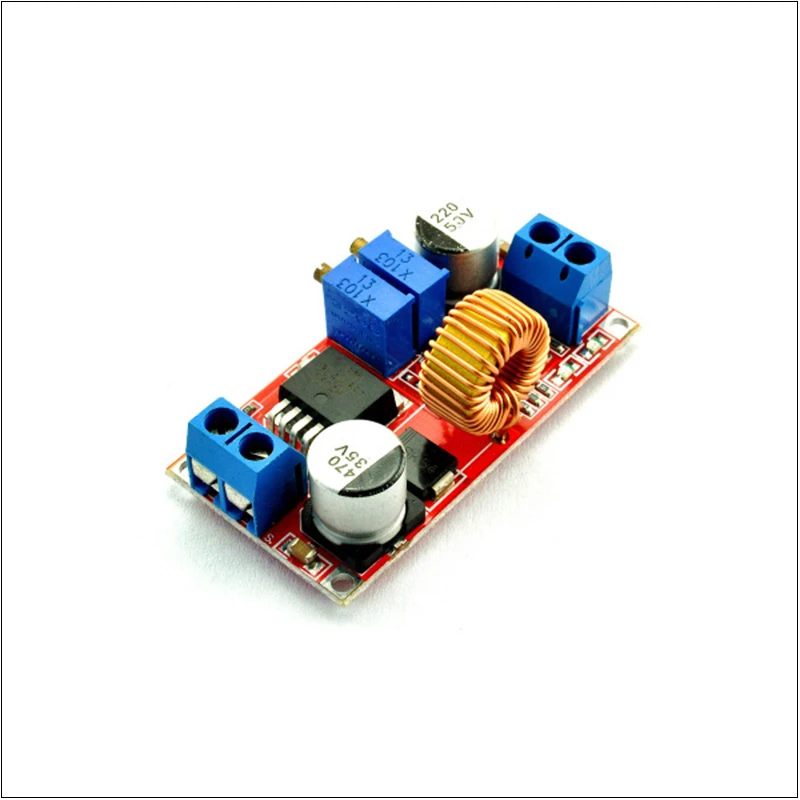

Оригинальная 5А DC в DC CC CV литиевая батарея, понижающая плата для зарядки, светодиодный Преобразователь мощности, литиевое зарядное устройство, понижающий модуль XL4015
219,45₽
В наличии!
AOKIN Electrical Component Store - Надежность 96.5%
Более 18713 подписчиков, дата открытия магазина 24.05.2017
- Положительные оценки: 98% (1145)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 96%
Последнее обновление: 07.06.2022
Понижающий зарядный модуль для литиевых аккумуляторов, 5 А, 12 а, п...
246 Отзывов
352 Заказов
121,23₽
Информация о товаре
Параметры модуля:
Режим ввода: в + Входной Положительный уровень, в-входной отрицательный полюс.
Выходной режим: выход + выход положительного уровня, выход отрицательного полюса.
Входное напряжение: 4-38 в
Выход напряжение: 1,25-36V с плавной регулировкой
Выходной ток: регулируемый, максимальный 5A
Выходная мощность: макс. 75 Вт
Рабочая температура: -40 ~ + 85 градусов
Рабочая частота: 180 кГц
Эффективность преобразования: максимум 96%
Защита от короткого замыкания: (ограниченный ток 8А)
Защита от перегрева: Да (перегрев, автоматическое выключение выхода).
Защита обратного подключения на входе: нет, при необходимости, пожалуйста, введите диод с высоким током на входе.
Установка: 4 3 мм провода.
Режим подключения: терминал или сварочный терминал, V-IN как вход и V-OUT как выход.
Размер модуля: длина 61,7 мм ширина 26,2 мм высота 15 мм
Вес: 25 г
Область применения:
1. Как обычный модуль с защитой от перегрузки по току.
Метод использования:
(1) Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло значения напряжения, которое вы хотите.
(2) Измерьте выходной ток короткого замыкания с диапазоном тока 10 А мультиметра (непосредственно Подключите двухметровые ручки к выходу), И Отрегулируйте потенциометр постоянного тока так, чтобы выходной ток достиг заданного значения защиты от перегрузки по току. (Например, если значение тока мультиметра составляет 4А, максимальный ток модуля составляет всего 4А, а красный индикатор постоянного тока постоянного напряжения горит, когда ток 4А, В противном случае индикатор будет выключен)
Примечание:
В этом состоянии использования, за счет выходной 0,05 евро выборки тока сопротивление, подключенный к нагрузке будет иметь 0-0,3 V перепада напряжения, это нормальное явление! Это падение напряжения не снижается вашей нагрузкой, а вниз до сопротивления выборки.
2. Используйте в качестве зарядного устройства
Модули без функции постоянного тока не могут использоваться для зарядки аккумулятора, потому что разница в напряжении между батареей и зарядным устройством очень велика, что приводит к чрезмерному току зарядки, что приводит к повреждению батареи, таким образом, в начале батареи используется зарядка постоянного тока, когда заряд в определенной степени, Автоматическое переключение на постоянную зарядку напряжения.
Метод использования:
(1) определяет заряжены переменным током и зарядный ток никель-металл-нужно заряжать аккумулятор; (в том случае, если литиевая батарея параметр 3,7 V/2200 мАч, то заряжены переменным током является 4,2 V, максимальный зарядный ток 1С, то есть 2200ма)
(2) на холостом ходу, оборот в минуту (состояние, прибор для измерения выходное напряжение и корректирует постоянное напряжение потенциометр для того, чтобы сделать выходное напряжение добраться до заряжены переменным током; (в том случае, если Вы заряжаете 3,7 V литиевая батарея, регулировать выходное напряжение до 4,2 V.)
(3) Измерьте выходной ток короткого замыкания с диапазоном тока 10 А мультиметра (непосредственно Подключите двухметровые ручки к выходу), И Отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного значения тока зарядки.
(4) для зарядки включение/выключение светильника ток завод по умолчанию 0,1 раз больше, чем зарядный ток никель-металл-; (Батарея в процессе зарядки сейчас у нас постепенно уменьшаться, постепенно от постоянного тока зарядки до постоянное напряжение зарядки, если ток зарядки установлен на 1А, то при токе зарядки менее 0,1а синий свет выключен, Зеленый свет, когда аккумулятор заряжается в комплекте)
(5) подключите аккумулятор и заряжайте.
(Шаги 1, 2, 3, 4): вход подключен к источнику питания, и выходные концы не подключены к аккумуляторам.
3. Используется как мощный светодиодный модуль драйвера постоянного тока.
(1) определить рабочий ток и наивысшее рабочее напряжение светодиодный.
(2) при отсутствии нагрузки мультиметр измеряет выходное напряжение и регулирует потенциометр постоянного напряжения, чтобы выходное напряжение достигло самого высокого рабочего напряжения светодиодный.
(3) Измерьте выходной ток короткого замыкания с диапазоном тока 10A и Отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг предварительно определенного светодиодный рабочего тока.
(4) подключение к светодиодный испытательной машине.
(Шаги 1, 2 и 3: входной источник питания, выход без нагрузки без светодиодный лампы.)
