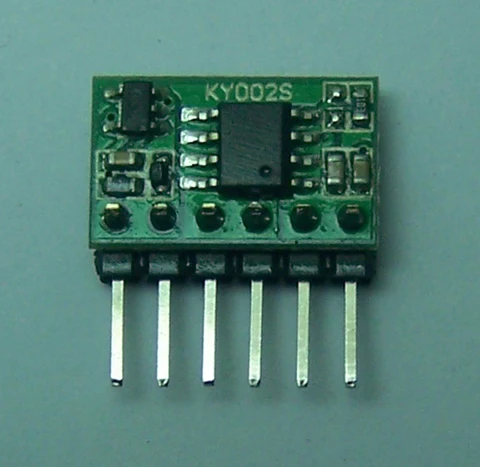

KY002SОдноканальная бистабильная коммутационная схема
I. Функции и характеристики:
1.Заднему всплывающие предупреждения. После включения питания в исходном состоянии нет выхода напряжения. После запуска один раз выходной терминал выводит напряжение источника питания. После повторного запуска выходной терминал не имеет выхода напряжения, поэтому цикл.
2.Потребление энергии в режиме ожидания низкое, выходная мощность большая, изоляция оптопары имеет хорошую защиту от помех.
Две. Электрические параметры:
Напряжение питания: 3 в-24 В постоянного тока;
Ток в режиме ожидания: менее 2uA;
Допускается непрерывный выходной ток.
5A (источника питания напряжение: 5V-24V);
4A(Когда напряжение питания составляет 4-5 В);
2A(Когда напряжение питания составляет 3 В-4 в).
Три. Размер:

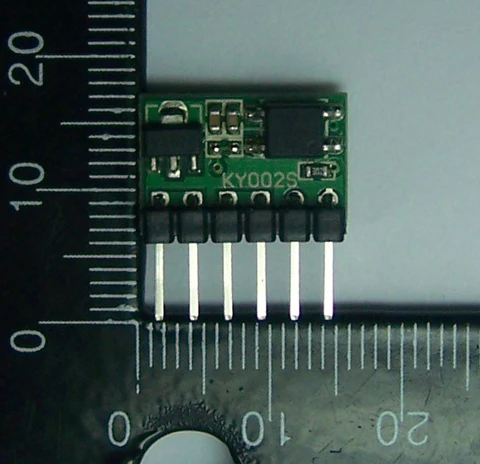

Без штифта размером 16 мм × 10 мм × 7 мм. Расстояние между шпильки 2,54 мм.
Четыре. Применение:
Электронные переключатели и так далее.
Пять. Примечание:
При вождении индуктивных нагрузок соответствующие диоды непрерывного тока должны быть объединены на нагрузках, чтобы избежать повреждения элементов переключения цепи.

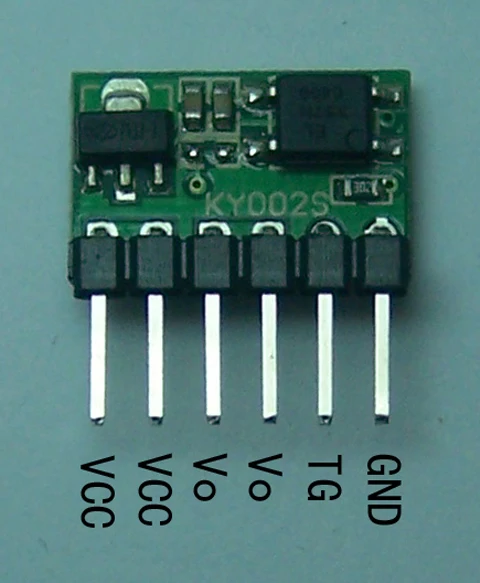

Шесть. Определение типа:
VCC:Блок питания;
VO:Выхода;
Tg:Входной терминал триггерного сигнала;
Заземление:Мощность поставок.

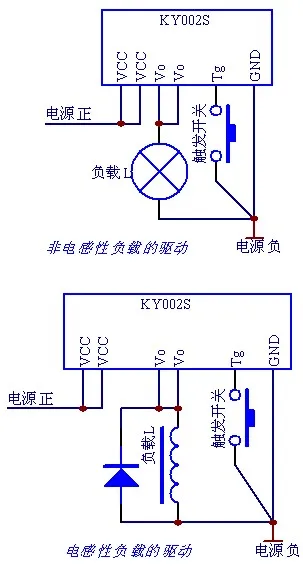

Семь: Схема применения:
