Этот модуль добавляет 1 RP Выходы к модулю KY002, и производительность стабильна.
Функция:
1. После включения питания, выход VO1 не имеет выхода.
2. После запуска, VO1 выводит высокий уровень (напряжение источника питания), запускает снова, VO1 не имеет выхода и так далее.
3. Выходное состояние VO2 всегда соответствуетVO1 является противоположным.
Электрические характеристики:
Диапазон напряжения источника питания--2V-25V;
Непрерывный выходной ток привода--1500ма;
В течение короткого времениТок выходного привода-2500ма;
Режим триггера-триггер с падающими краями;
Выходное состояние-высокий уровень/открытая цепь, выход высокого уровня равен напряжению питания.
Выходной терминал модуля имеет защитный диод, который может непосредственно управлять компонентами индуктивности, такими как реле, электромагниты, двигатели и так далее.

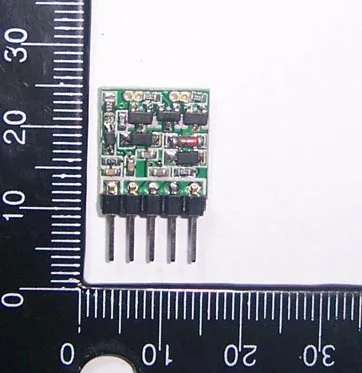

Размер: 15 мм * 14 мм
Тихий ток модуля при различных напряжениях питания:
3V-60uA
5V-360uA
9V-1.2mA
12V-1.8mA
15V-2.5mA
18V-3.2mA
23V-4.4mA
О изготовление на заказ:
1. Если необходим более низкий ток (уровень безопасности микро), он может быть связан с заказом.
2. Мы также можем настроить модули с более высоким напряжением питания, такими как 48 В, 60 В и так далее.
Типичное применение схема:
Определение типа:
VCC-Источник питания положительного электрода
VO1--Выход 1, нагрузка.
VO2--Выход 2, нагрузка.
ТГПлатье с фатиновой юбкой-триггерным концом
GND-Источник питания отрицательного полюса
