XL6009 400 кГц 4A импульсный Модуль повышения тока
Описание товара:

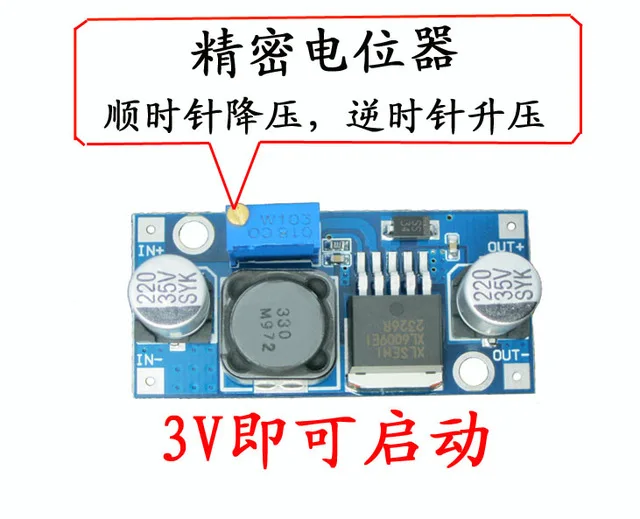

XTW6009-это Высокопроизводительный Модуль boost (BOOST) с импульсным током 4A. Модуль использует технологию высокочастотного переключения третьего поколения XL6009E1 в качестве основного чипа, а его производительность намного превосходит технологию первого поколения LM2577. Модуль наддува XL6009 имеет более низкую стоимость и лучшую производительность, и модуль LM2577 скоро будет исключен.
Сверхширокое входное напряжение 3 В ~ 32 В, лучший диапазон рабочего напряжения 5 ~ 32 В;
Сверхширокое выходное напряжение 5 В ~ 40 В;
Встроенный высокоэффективный переключатель MOSFET 4A делает эффективность до 94%; (ток LM2577 всего 3 а).
Сверхвысокая частота переключения составляет 400 кГц. Он может достичь очень хороших результатов, используя фильтрующий конденсатор небольшой емкости, небольшую рябь и меньший объем. (Частота LM2577 составляет всего 50 кГц).
Технические параметры:
Модель Спецификация
XTW6009 boost модуль
Свойства модуля
Не изолированный boost (BOOST)
Выпрямительный режим
Асинхронный двигатель выпрямителя
Вход диапазон
3 В ~ 32 В
Выход диапазон
5 В ~ 40 в
Вход ток
Пиковая мощность 4A (рекомендуется в течение длительного времени в пределах 1,5 А или менее), без нагрузки 18 мА (Вход 5 В, выход 8 в, без нагрузки менее 18 мА). Чем выше напряжение, тем выше ток без нагрузки.
Эффективность преобразования
<94% (чем выше разница в давлении, тем ниже эффективность).
Частота переключений
400 кГц
Выход пульсации
50 мВ (чем выше напряжение, тем выше ток, тем выше пульсация).
Регулирование нагрузки скорости
+ 0.5%
Напряжение регулирование скорости
+ 0.5%
Рабочая температура
-40 С ~ + 85 С
Форма Размер
43 мм * 21 мм * 14 мм (длина * ширина * высота)
