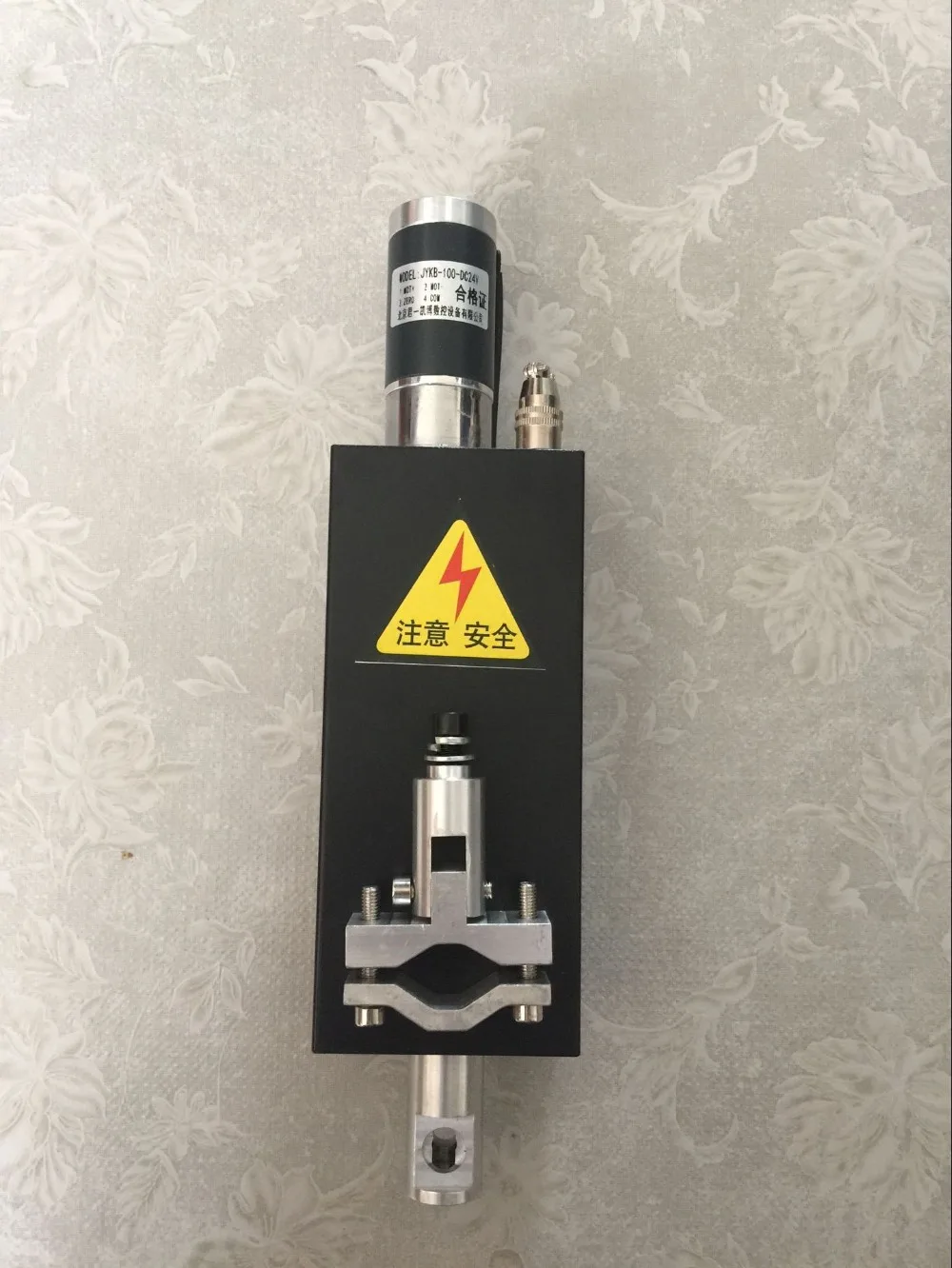

24VDC 100mm working stroke 1600mmmin CNC Flame Plasma Cutting Lifter Z axis+Matching small fixture

24VDC 100 мм рабочий ход 1600 мм/мин CNC пламя плазменной резки Lifter Z axis + соответствующий Малый приспособлениеМодель:

JYKB-100-DC24V подходит для резки пламени и плазмы

Мотор внутри-двигатель постоянного тока

Детали упаковки:

JYKB-100-DC24V подъемный корпус * 1 шт.

4 контактный разъем * 1 шт.

Подходящая маленькая арматура* 1 шт.

Модель:JYKB-100-DC24V Подходит для:CNC огнестойкий подъемный корпус, CNC плазменный подъемный корпус, Настольный CNC режущий станок, подъемный корпус, портативный режущий станок, подъемный корпус.Характеристики и особенности плазменного подъемника с ЧПУ-ось Z:

Винт t-типа из нержавеющей стали 304

С зажимом (от 20 мм до 40 мм режущий пистолет)

CNC пламя и плазменная функция анти-столкновения пистолет (опционально)

Функция позиционирования плазменной дуги внутри подъемного корпуса

Основная алюминиевая пластина, верхняя и нижняя алюминиевые пластины толщиной 8 мм, и обрабатывающий центр формируется один раз.

Четырехъядерный авиационный разъем

Цвет: черный спрей

Рабочий ход: 100 мм

Рабочее напряжение: DC24V

Вес: около 1,8 кг (без упаковки)

Вес переноски: 3 кг

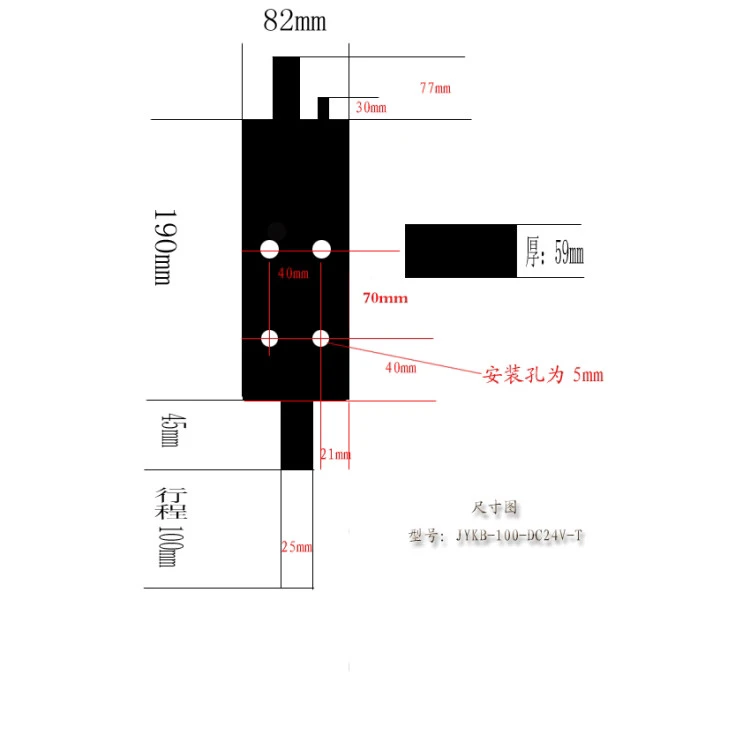

Размер: Длина 320 * ширина 80 * высота 60

Длина монтажного отверстия длинная: 40 мм между центральным расстоянием левого и правого отверстий и 70 мм между центральным расстоянием верхнего и нижнего отверстий;

Определение разъема управления навигацией:

1 фут-мин +; (мотор положительный)

2 фута-MOT-; (мотор отрицательный)

3 фута-ноль; (позиционирование обычно открывает нулевой сигнал на выходе)

4 фута-ком; (позиционирование обычно открытый сигнал COM выход)

Примечание: встроенный предел подъемного корпуса (с помощью 10А обратного диода) вам не нужно перепровод

Определение воздушного штекера:

1 фут-MOT +; (анод двигателя)

2 фута -- MOT-; (катод двигателя)

3 фута-ноль; (расположение нормально открытое-нулевой сигнал выход)

4 фута-COM; (расположение, как правило, выход сигнала open -COM)

Примечание: встроенный предел подъемного корпуса (10А обратный диод) не требует подключения.

Малый диапазон крепления пистолета:20 мм до 40 мм режущий пистолет.
