Введение

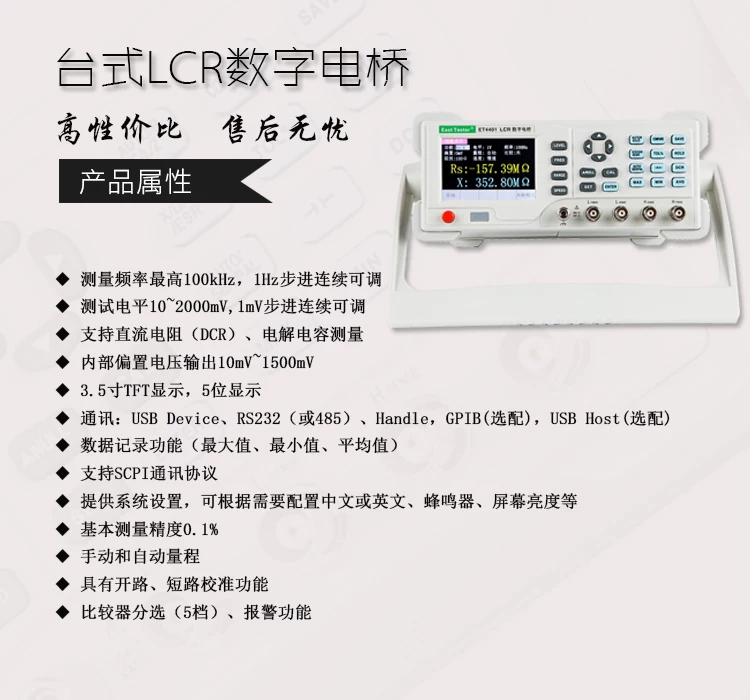

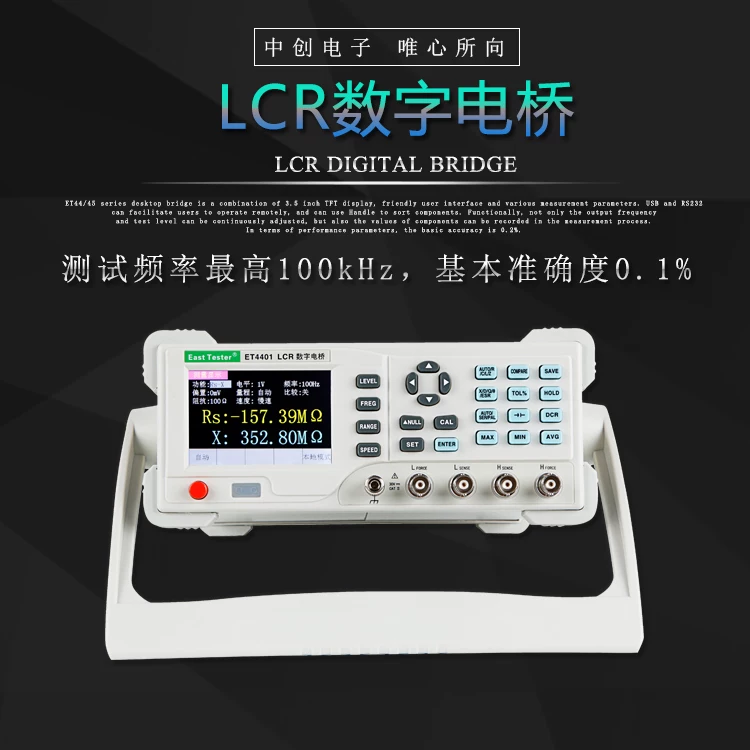

Эта серия настольных мостов интегрирует 3,5-дюймовый TFT дисплей, дружественной взаимодействия с пользователем интерфейс, а также сочетание нескольких параметры измерения. USB и RS232 могут облегчить удаленную работу пользователей и использовать ручку для сортировки компонентов. С точки зрения функции, не только Частота выхода и уровень тестирования постоянно регулируются, но также значение компонентов может быть записано в процессе измерения. С точки зрения параметров производительности, основная точность достигает 0.1%. В качестве примера это руководство использует мост 100 кГц.
100 кГц более высокая частота измерения
Испытательный уровень 10 ~ 2000мв
Поддержка сопротивления постоянного тока, электролитическая реакция емкости измерения
Внутренняя выходная мощность напряжения смещения (1mV-1500mV)
Автоматическое распознавание измерения компонентов

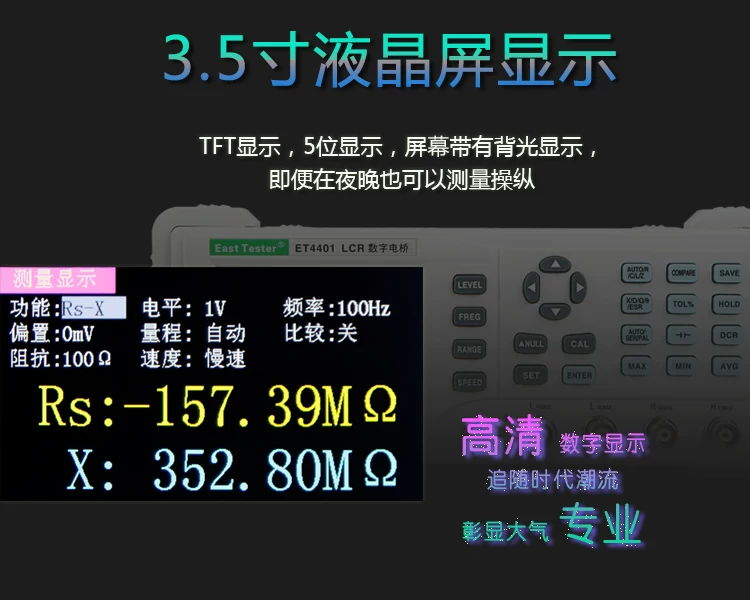

3,5 дюймов TFT дисплей, 5 с половиной Цифры на дисплее

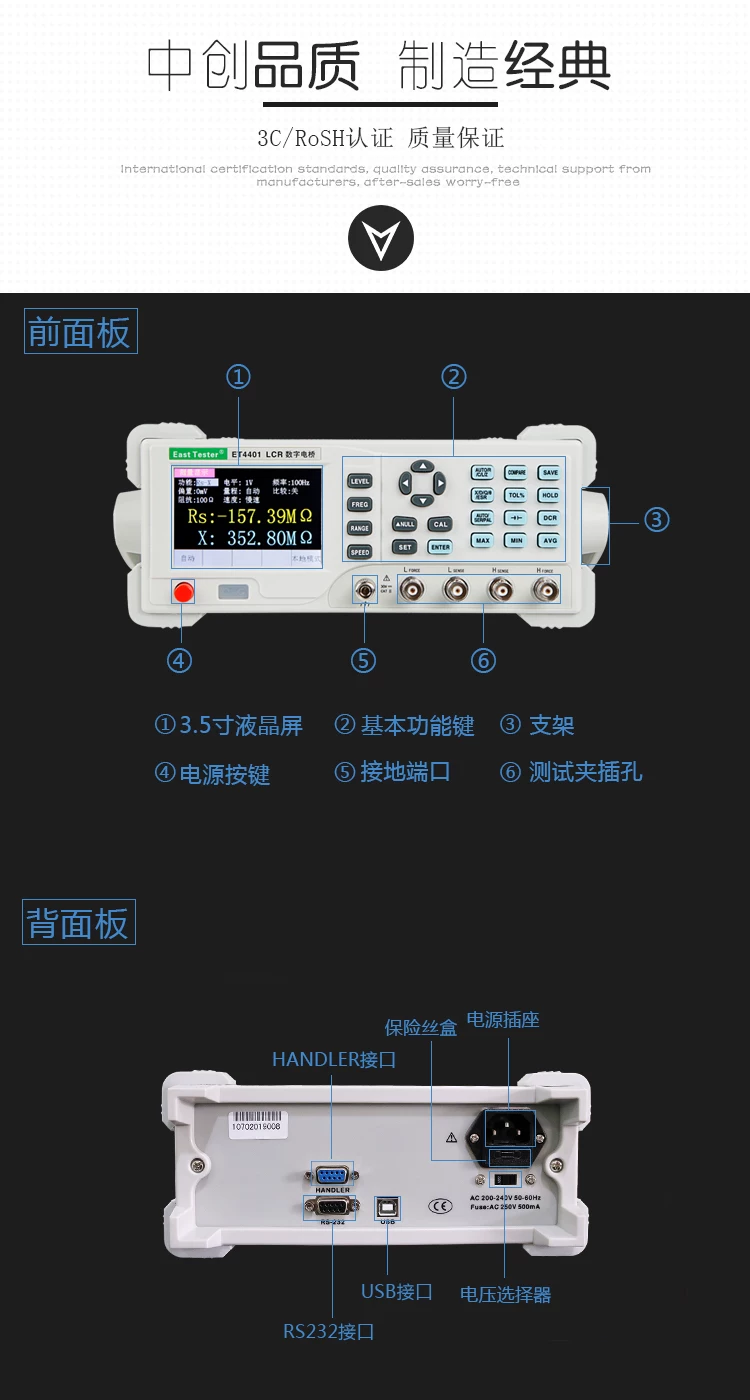

USB, интерфейс связи RS232, сортировка ручки
Функция записи данных (значение размера, среднее значение)
Поддержка протокола связи SCPI
Предоставьте системные настройки, вы можете настроить язык, зуммер, яркость экрана и т. д. в соответствии с вашими требованиями
Базовая точность 0.2%
Ручной и автоматический диапазон
С открытой схемой и коррекцией короткого замыкания
Сортировка компаратора, функция сигнализации
Предоставление различных тестовых портов

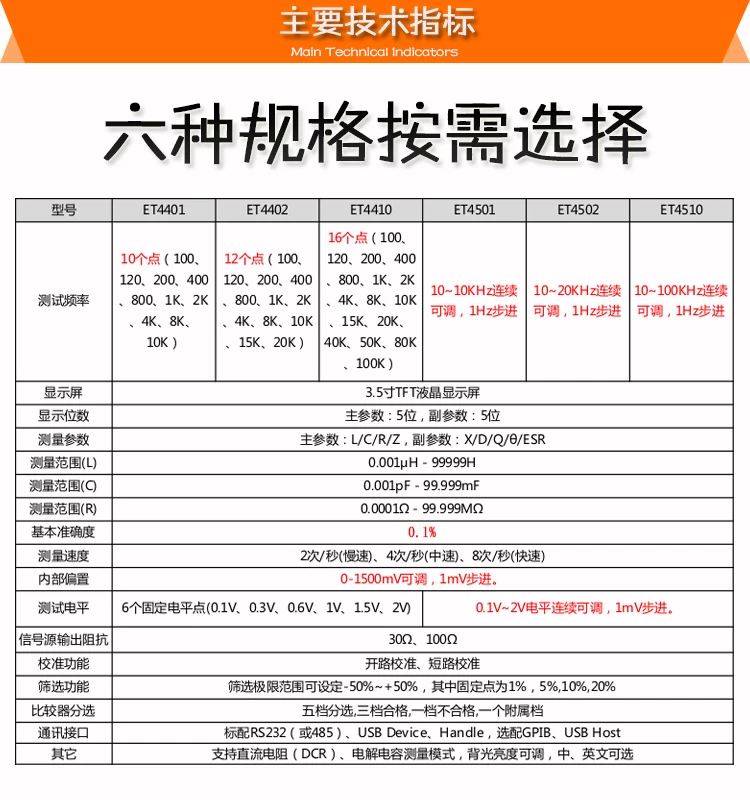

Общие технические характеристики:
Напряжение питания: 220 В переменного тока ± 10% или 110 В переменного тока ± 10%, 45-65 Гц.
Рабочая среда: 0 ~ 40 ℃, относительная влажность <80%.
Среда хранения: -10 ~ 50 ℃, относительная влажность <80%.

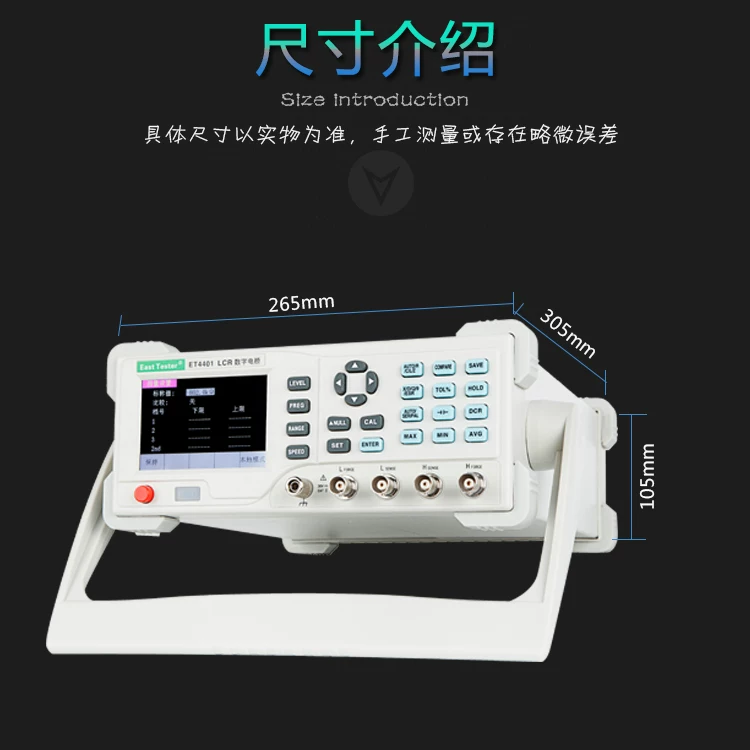

Размеры: 265 мм * 105 мм * 305 мм (ширина * высота * глубина).
Масса: 2,3 кг.
Потребляемая мощность: <10 Вт.
Диапазон
10 кГц
20 кГц
100 кГц
Отображение цифр
Основной параметр: 5 цифр; Вторичный параметр: 5 цифр
Параметры измерения
Основной параметр: L/C/R/Z; Вторичный параметр: X/D/Q/θ/ESR
Диапазон измерения (л)
0.01μH - 9999H
Диапазон измерения (с)
0.01pF - 99999μF
Диапазон измерения (R)
0.0001Ω - 99.99MΩ
Базовая точность
0.1%
Частота испытаний (Гц)
10 ~ 10 кГц постоянно регулируется, 1 Гц шаг
10 ~ 20 кГц постоянно регулируется, 1 Гц шаг
10 ~ 100 кГц постоянно регулируется, 1 Гц шаг
Скорость измерения дисплея
2 раза в секунду (медленная скорость), 4 раза в секунду (средняя скорость), 8 раз в секунду (быстрая скорость)
Внутренний уклон
0-1500мв регулируемый, 1 мВ шаг
Уровень тестирования
0,1 ~ 2V уровень постоянно регулируется, 1 мВ шаг
Функция коррекции
Коррекция открытого замыкания, коррекция короткого замыкания
Функция фильтра
Лимит скрининга может быть установлен от-50% до + 50%, среди которых фиксированные точки составляют 1%, 5%, 10%, 20%
Сортировка компаратора
Пять классов сортировки, три класса квалифицированы, один класс неквалифицирован и один дополнительный класс
Интерфейс связи

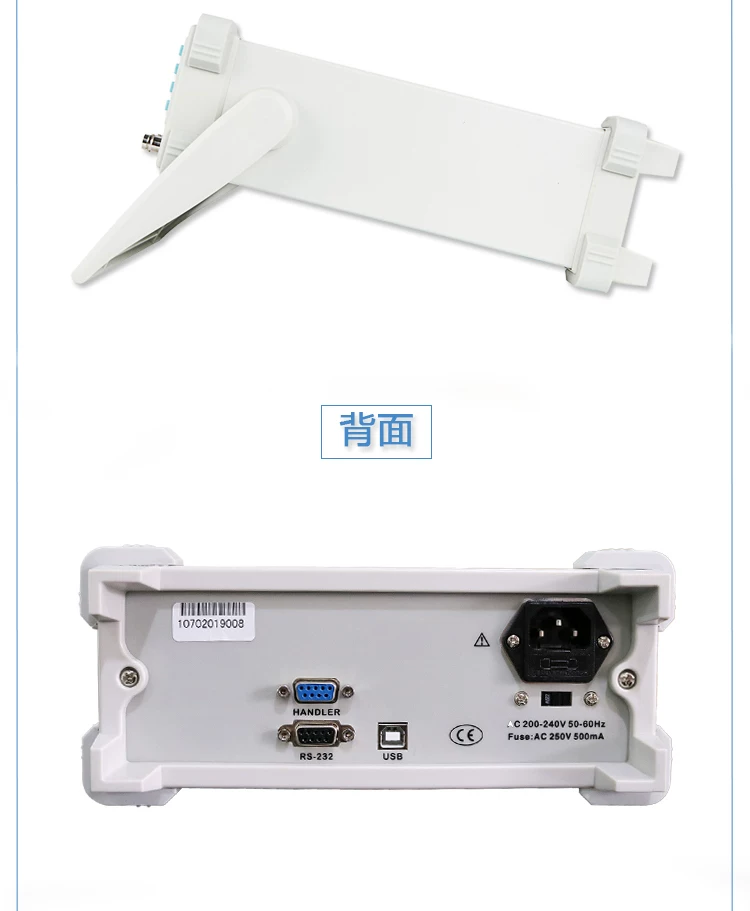

Стандартная конфигурация: USB, RS232, ручка
Другое
Поддержка DCR, электролитическая реакция емкости режим измерения, регулируемая яркость подсветки, китайский и английский опционально
