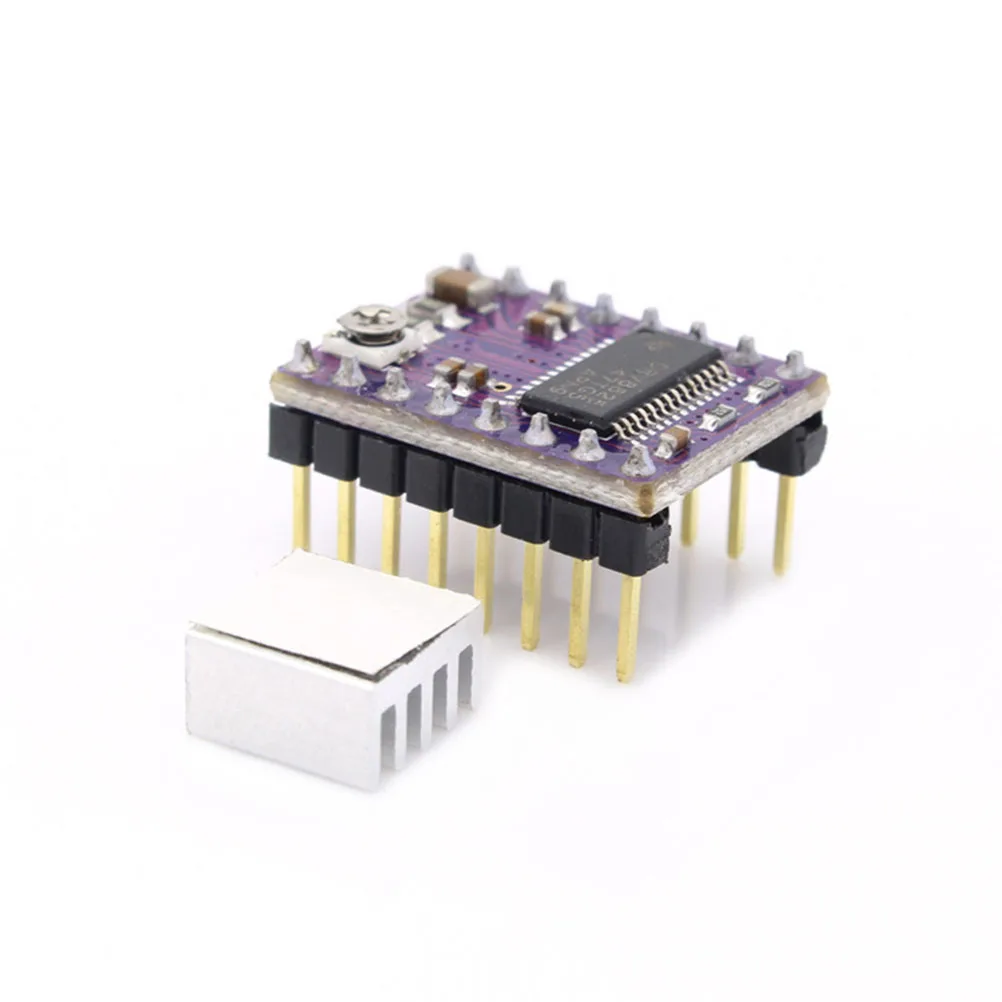

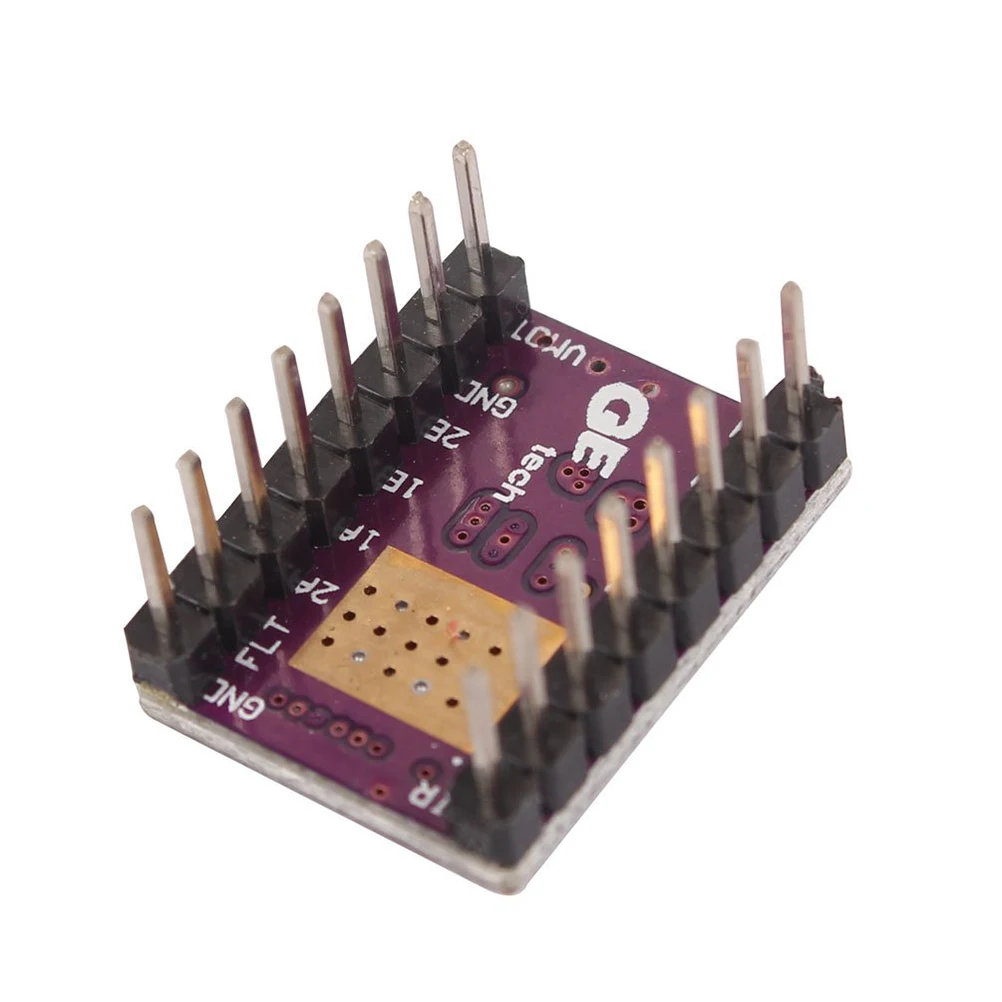

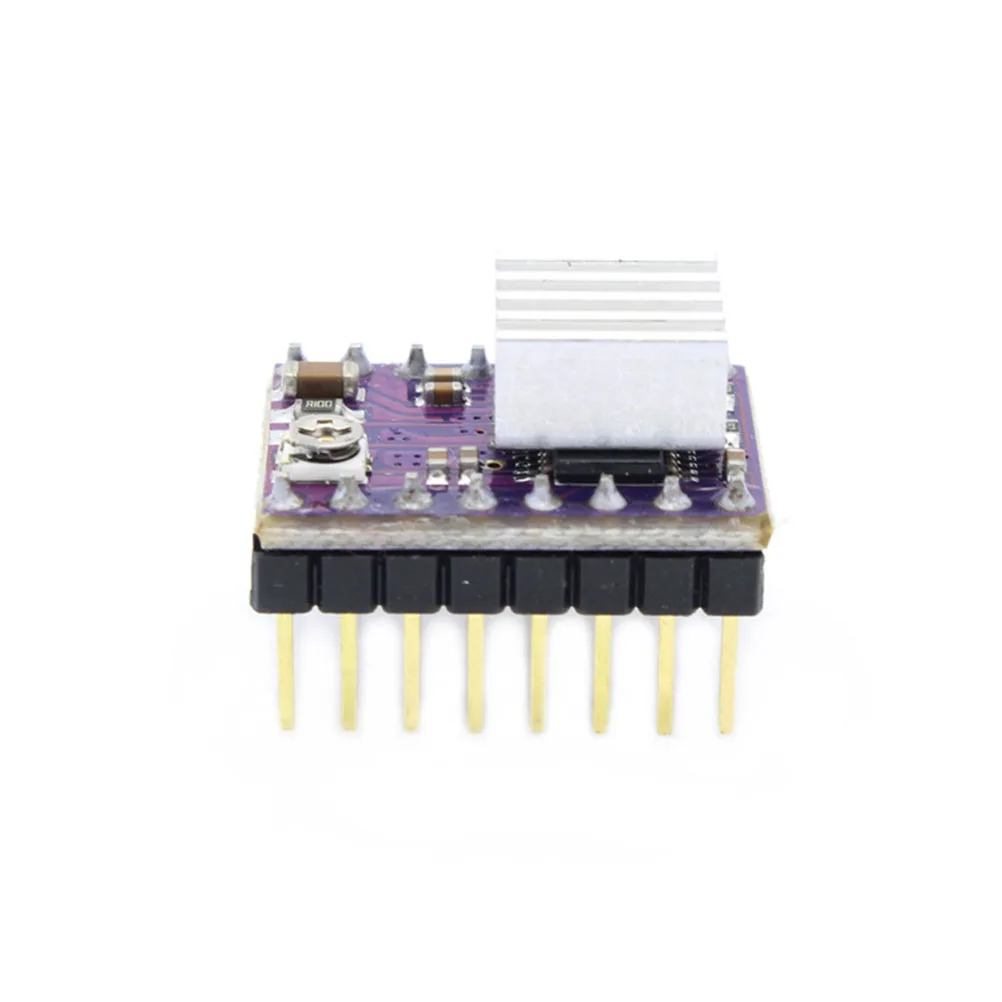

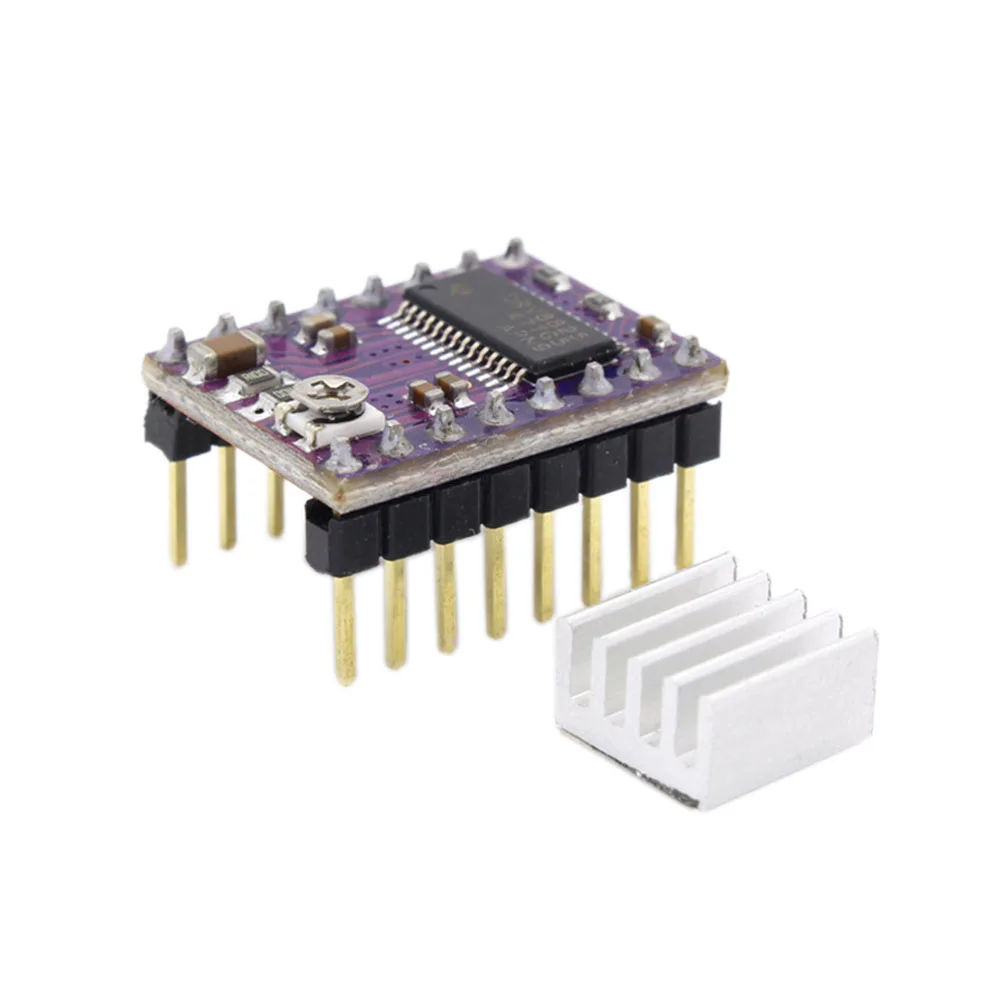

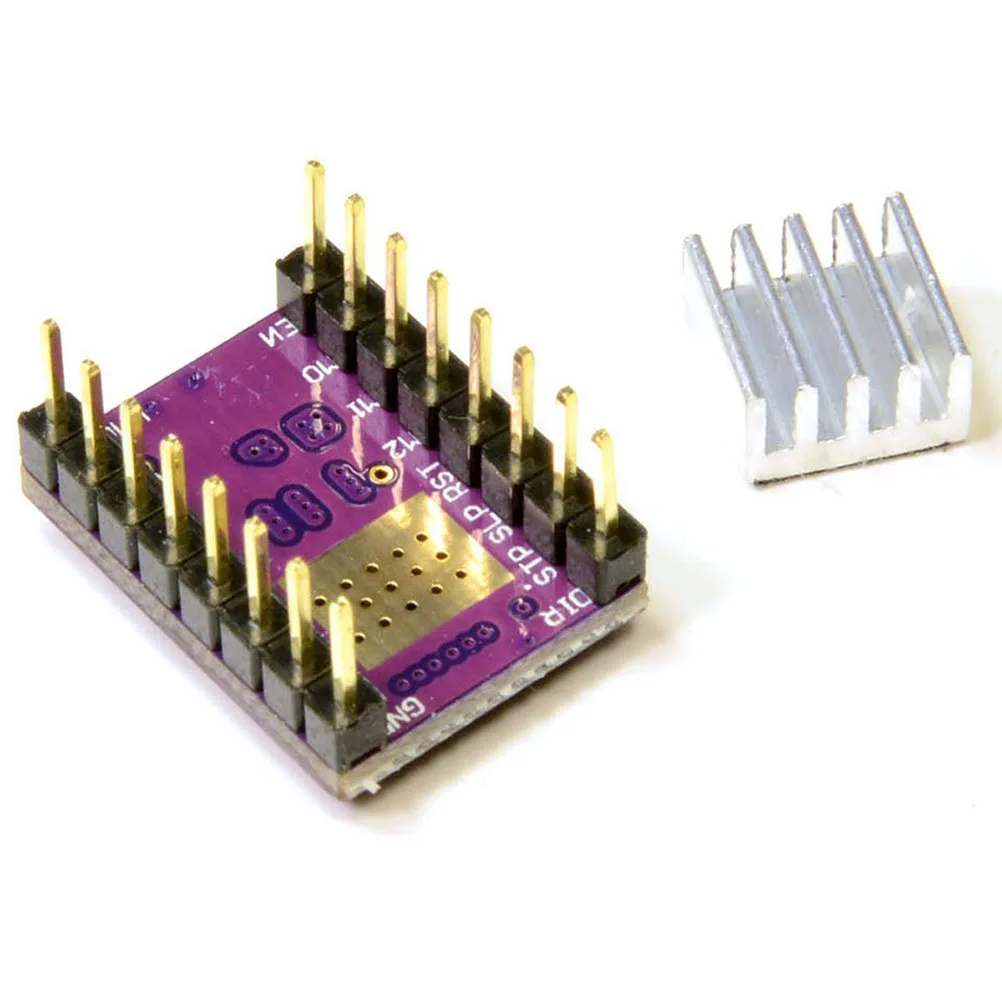

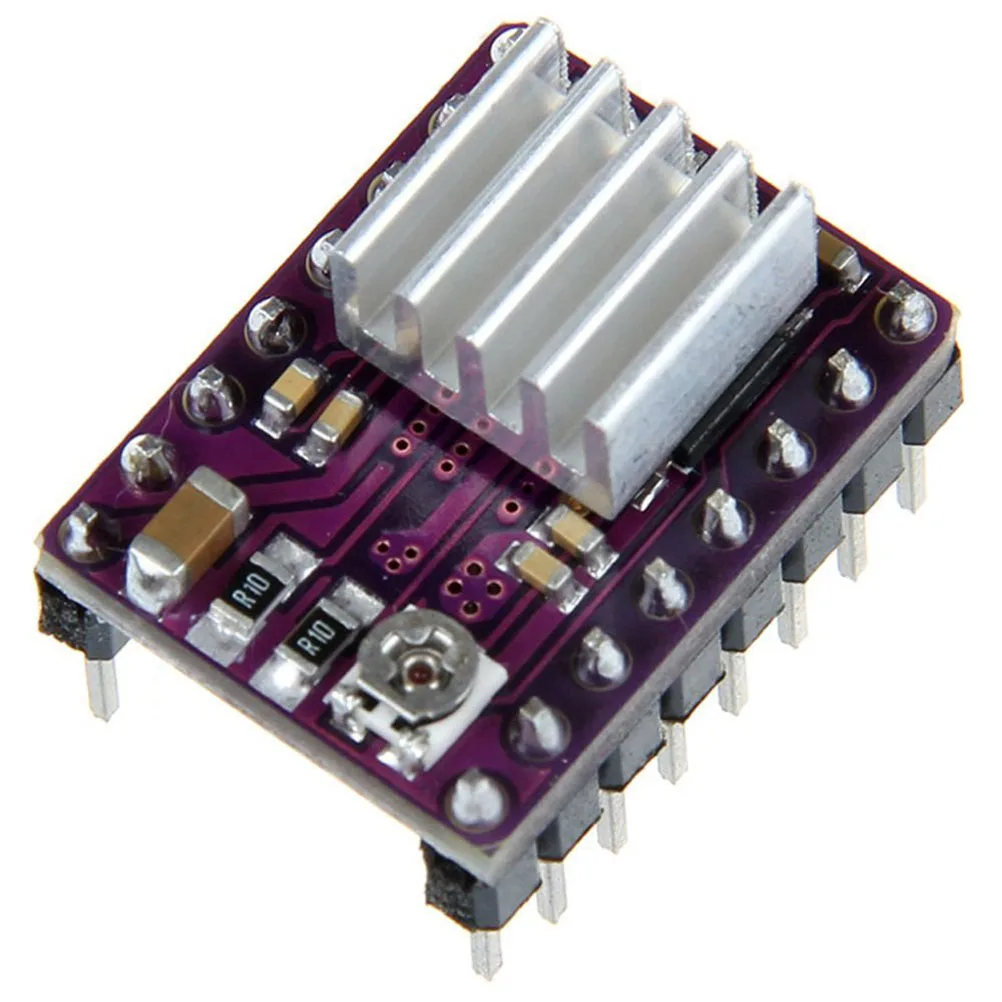

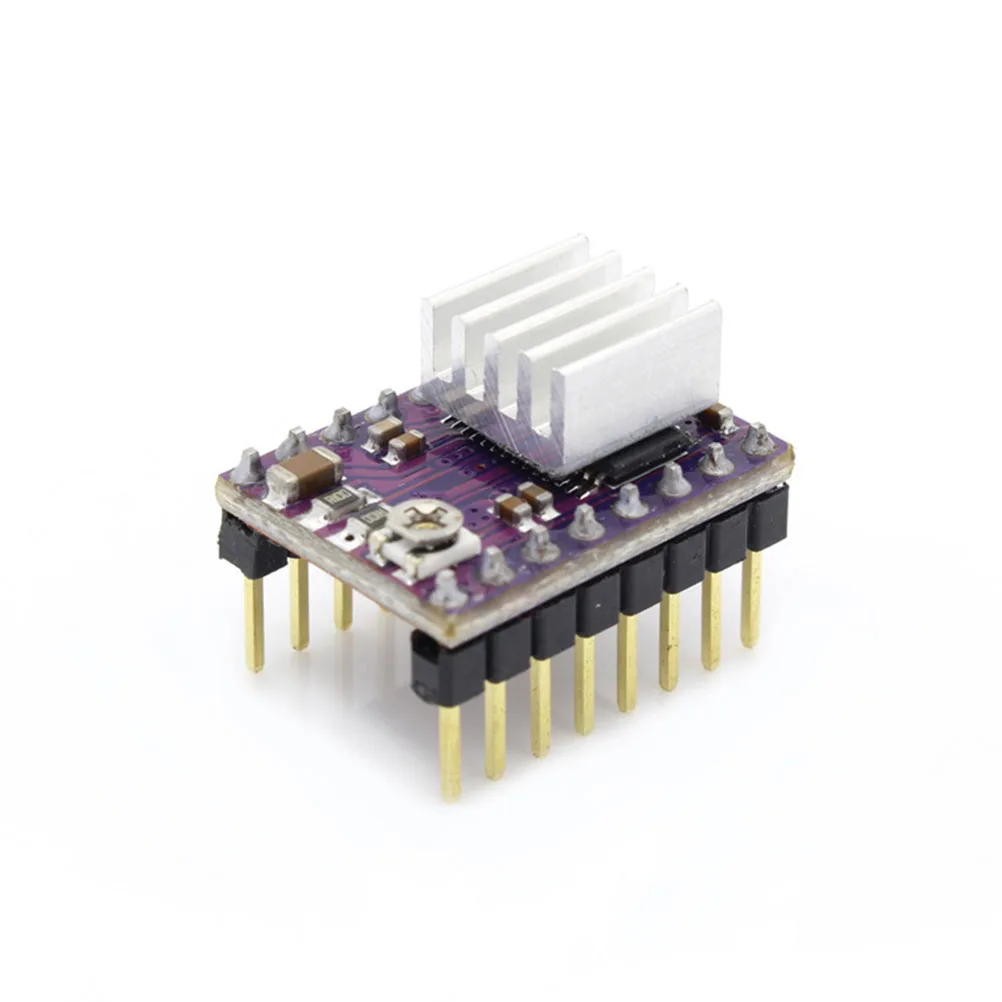

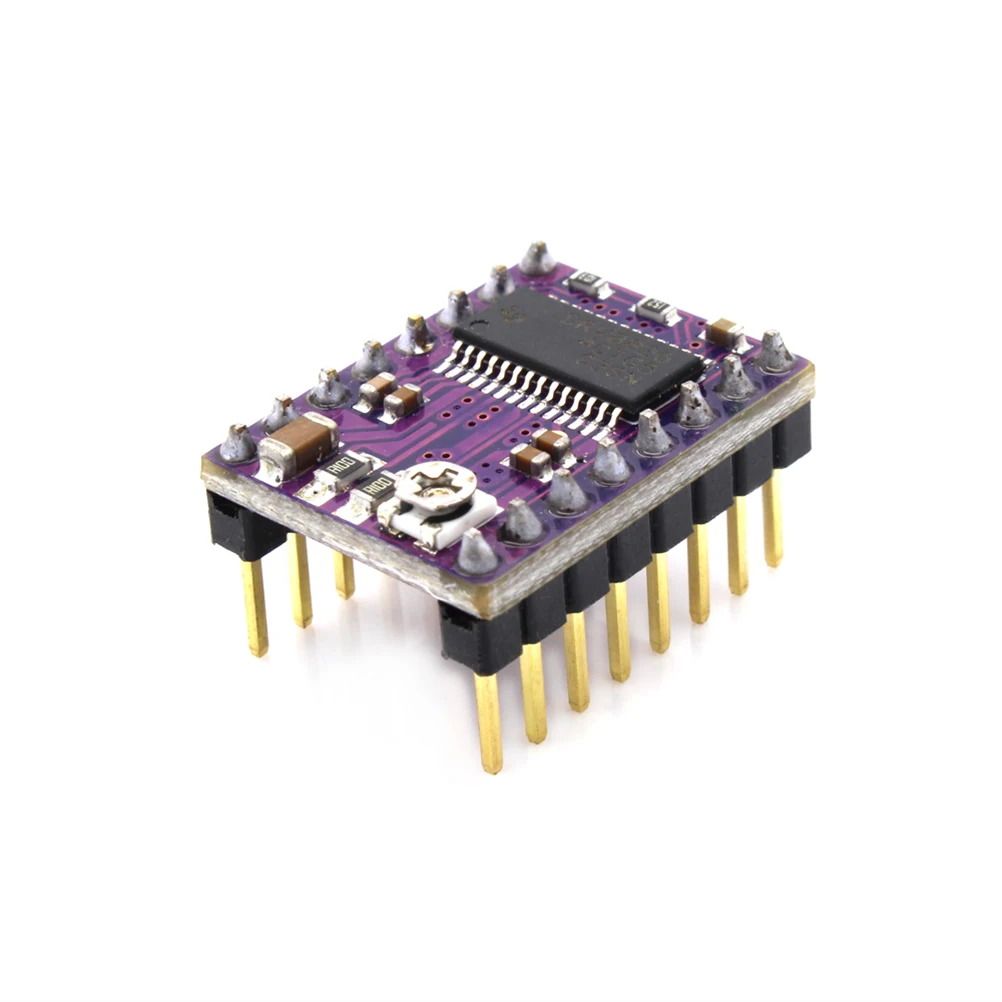

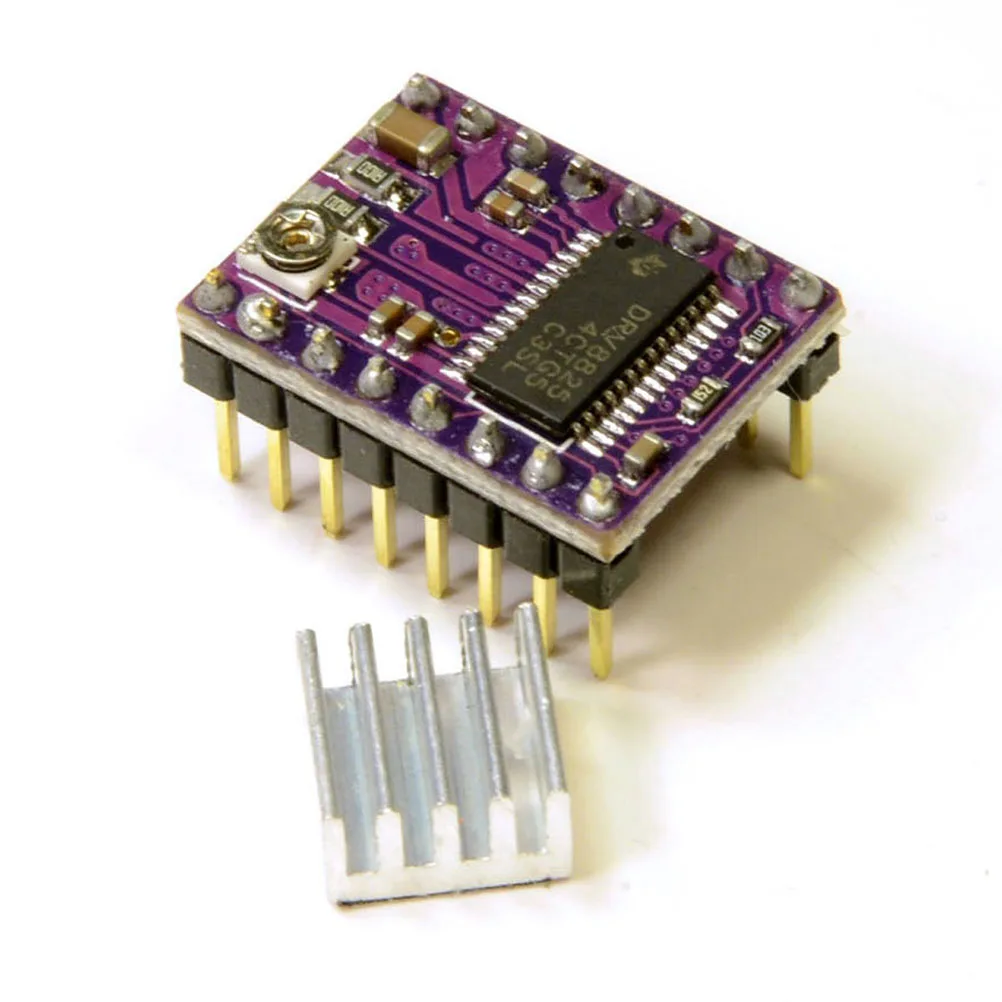

JETTING Новый 3D принтер Stepstick Drv 8825 шаговый Reprap 4 PCB плата мотор драйвер

1 шт. DRV8825 шаговый двигатель драйвер модуль 3D принтер StepStick RepRap 4L для Arduino

Описание:

Характеристика:Драйвер шагового двигателя DRV8825 является разделительной доской для микрошагового биполярного шагового двигателя TI DRV8825. Модуль имеет pinout и интерфейс, которые почти идентичны тем из наших A4988 шагового двигателя платы драйвера, таким образом, он может быть использован в качестве более высокой производительности замены для этих досок во многих приложениях.

DRV8825 оснащен регулируемым ограничением тока, защитой от перегрузки по току и перегрева и шестью микрошаговыми разрешениями (до 1/32 шагов). Он работает от 8,2-45 В и может доставить до приблизительно 1,5 А на фазу без теплоотвода или принудительного воздушного потока (рассчитан на до 2,2 а на катушку с достаточным дополнительным охлаждением).

Технические характеристики DRV8825:-Простой интерфейс управления шагами и направлением-Шесть различных шаговых решений: полный шаг, полушаг, 1/4-шаг, 1/8-шаг, 1/16-шаг и 1/32-шаг-Регулируемое Управление током позволяет установить максимальный выходной ток с потенциометром, что позволяет использовать напряжение выше номинального напряжения вашего шагового двигателя для достижения более высоких скоростей-Максимальное напряжение в 45 в-Встроенный регулятор (не требуется внешнее логическое напряжение)-Может напрямую взаимодействовать с системами 3,3 В и 5 В-Температурное выключение, отключение по току и блокировка под напряжением-Защита от короткого замыкания и короткого замыкания-4-слойная медная печатная плата 2 унций для улучшения отведения тепла-Открытая подложка под драйвером IC в нижней части печатной платы-Размер модуля, pinout и интерфейс совпадают с размерами наших A4988 шаговых двигателей, приводящих в большинстве случаев Упаковка включает:1 * DRV8825 Драйвер шагового двигателя
