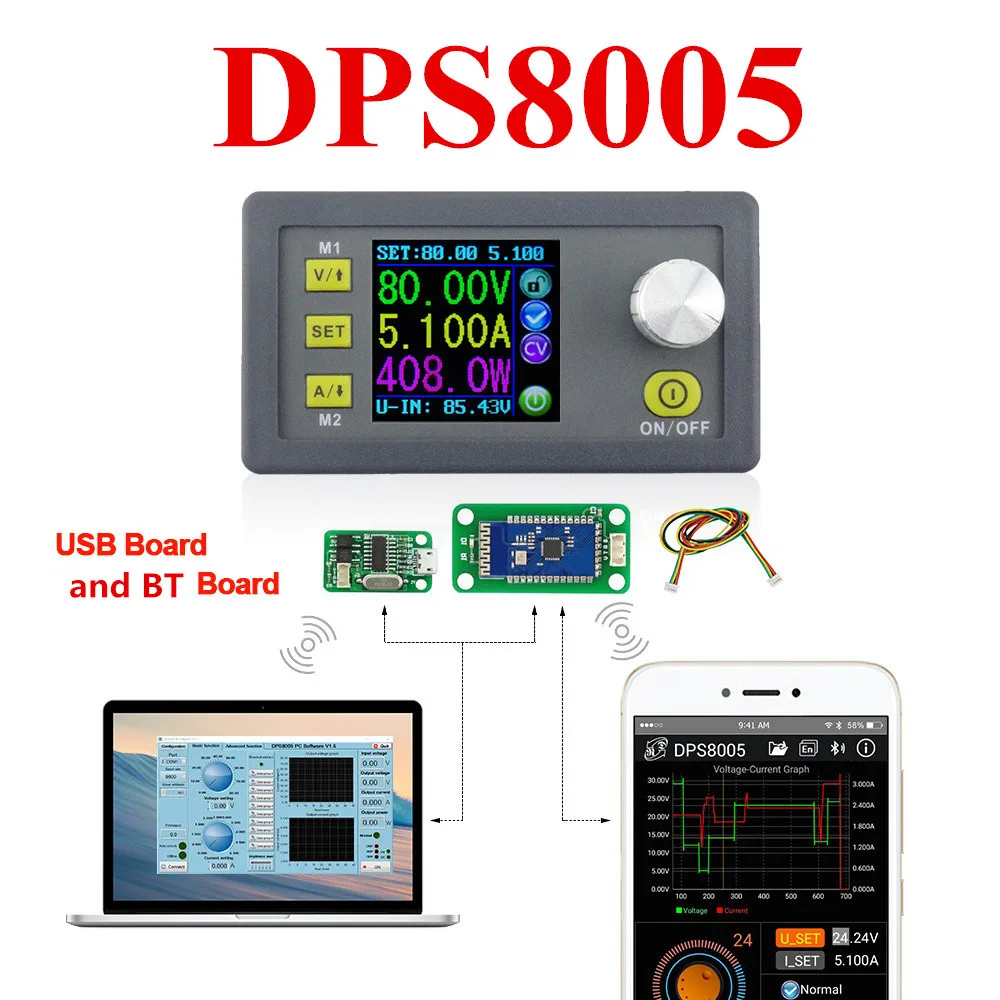

Программируемый понижающий модуль питания постоянного напряжения и тока DPS8005, вольтметр, амперметр, понижающий преобразователь 80 В, 5 А, Скидка 40%

Общая информация

Программируемый источник питания обеспечивает постоянный ток и постоянное напряжение и сочетает в себе аналоговые и цифровые технологии в интегрированном и продвинутом дизайне.

Полностью полимерная батарея с настраиваемым выходным колеблется от 0-80,00 V В 0,01 V (10mV) шагов и полностью регулируемый ток ограниченное выход колеблется от 0-5.100A в 0.001A (1mA).

Устройство обеспечивает нелетучее хранение параметров отключения питания и 10 программируемых предустановленных групп данных памяти с функцией быстрого отзыва для групп 1 и 2.

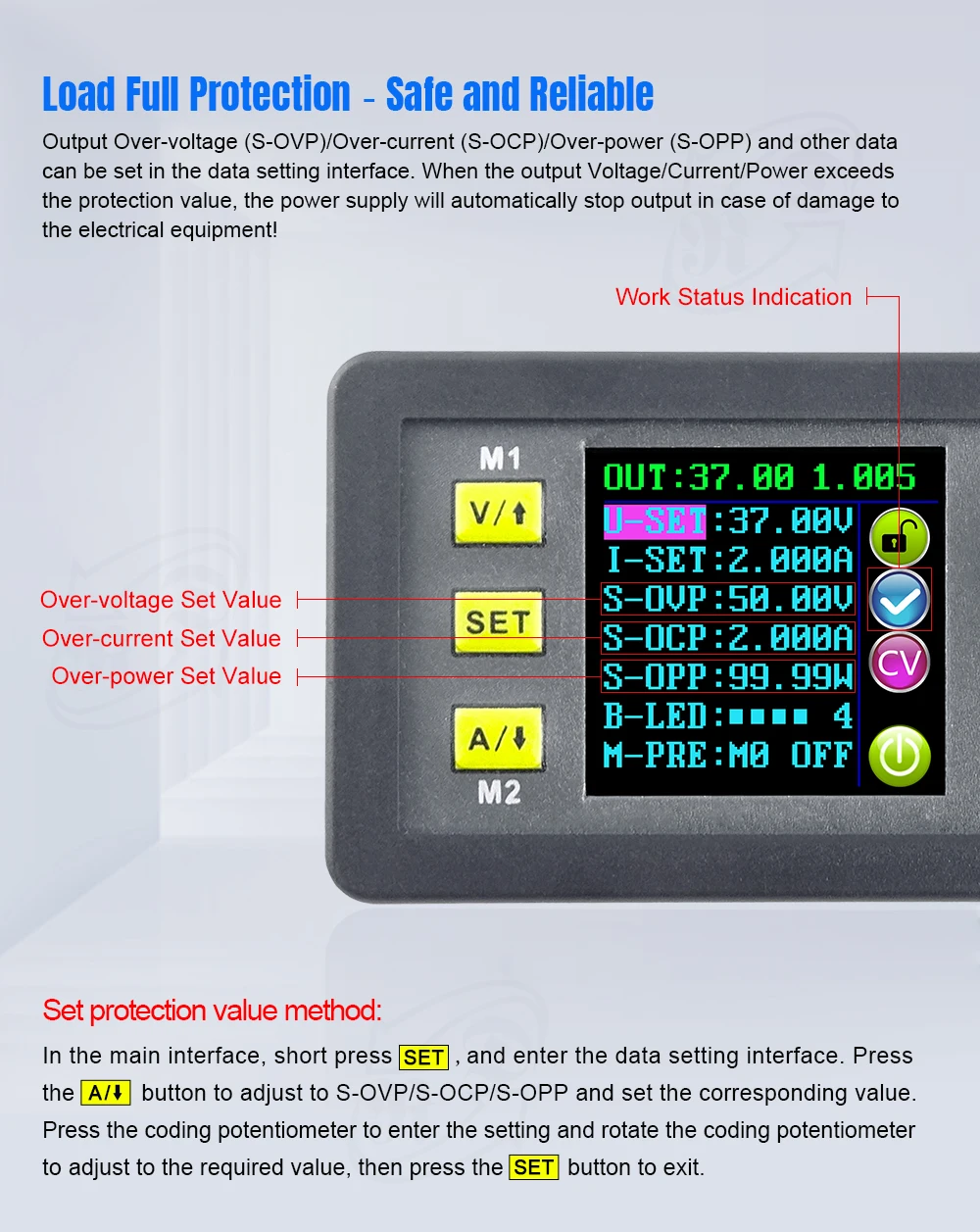

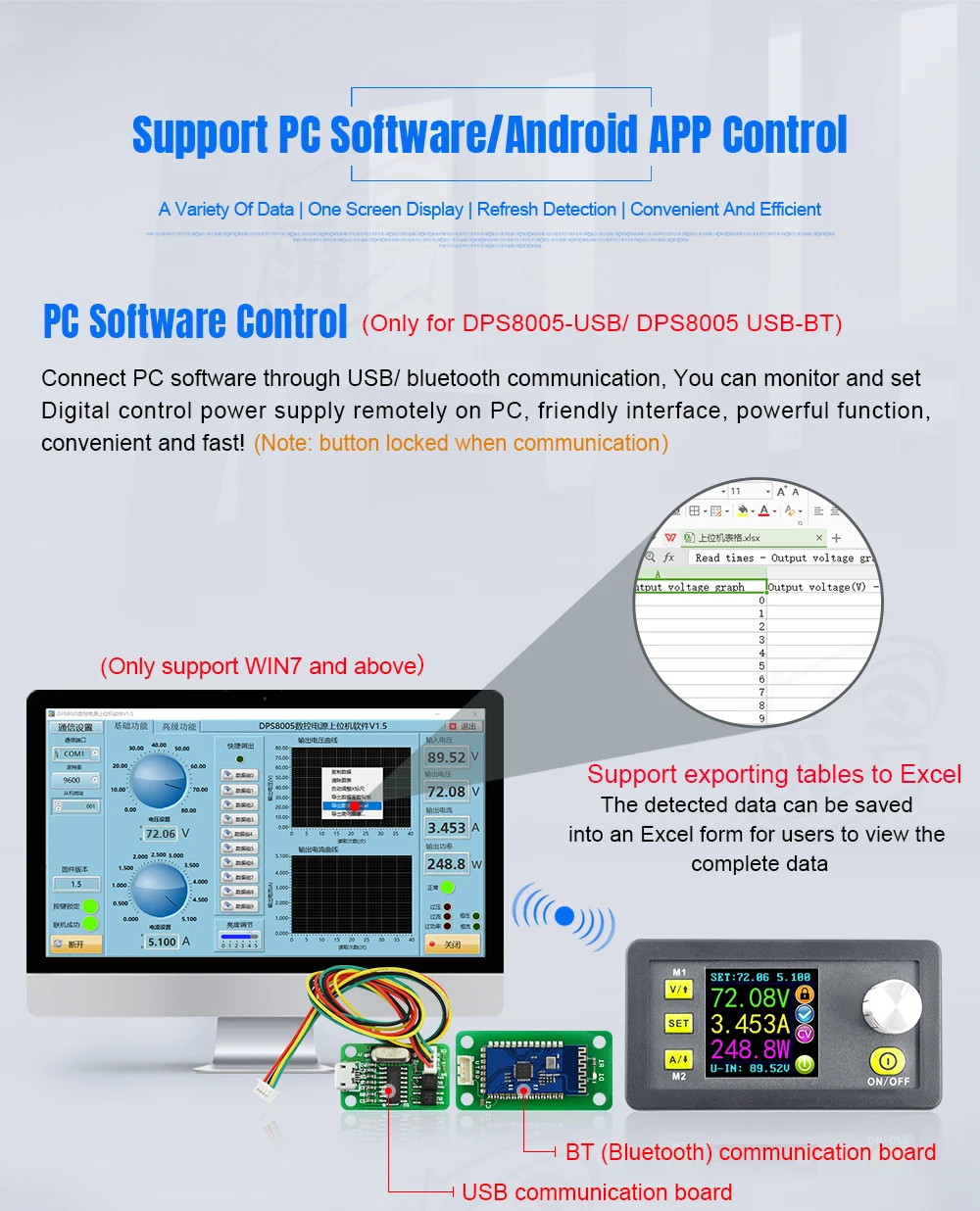

Интерфейс цифрового управления предлагает комплексный набор функций, недоступный только на аналоговых источниках питания. Клавиатура и поворотный контроль обеспечивают простой ввод и выбор всех необходимых настроек, в то время как полноцветный ЖК-дисплей предлагает подробный дисплей обширной, но легко читаемой информации, связанной с управлением и производительностью системы. Элементы, которые могут быть отображены, включают прецизионный Вольтметр и амперметр, предустановленное напряжение, выходное напряжение, предустановленный предел тока, выходной ток, выходную мощность и параметры выбора группы данных и меню. Значки уведомлений и текст включают такие показания, как включение или отключение выхода, режим постоянного тока или постоянного напряжения, предупреждение о ненормальном состоянии, блокировка клавиатуры или разблокированное состояние и использование группы данных. Интерфейс настройки данных обеспечивает полную настройку значений перегрузки по току, перенапряжения и защиты от избыточной мощности, настроек группы данных и яркости ЖК-дисплея. Блок предлагает технологически продвинутый дизайн, представленный в очень компактном размере, который является одновременно визуально привлекательным и простым в эксплуатации.

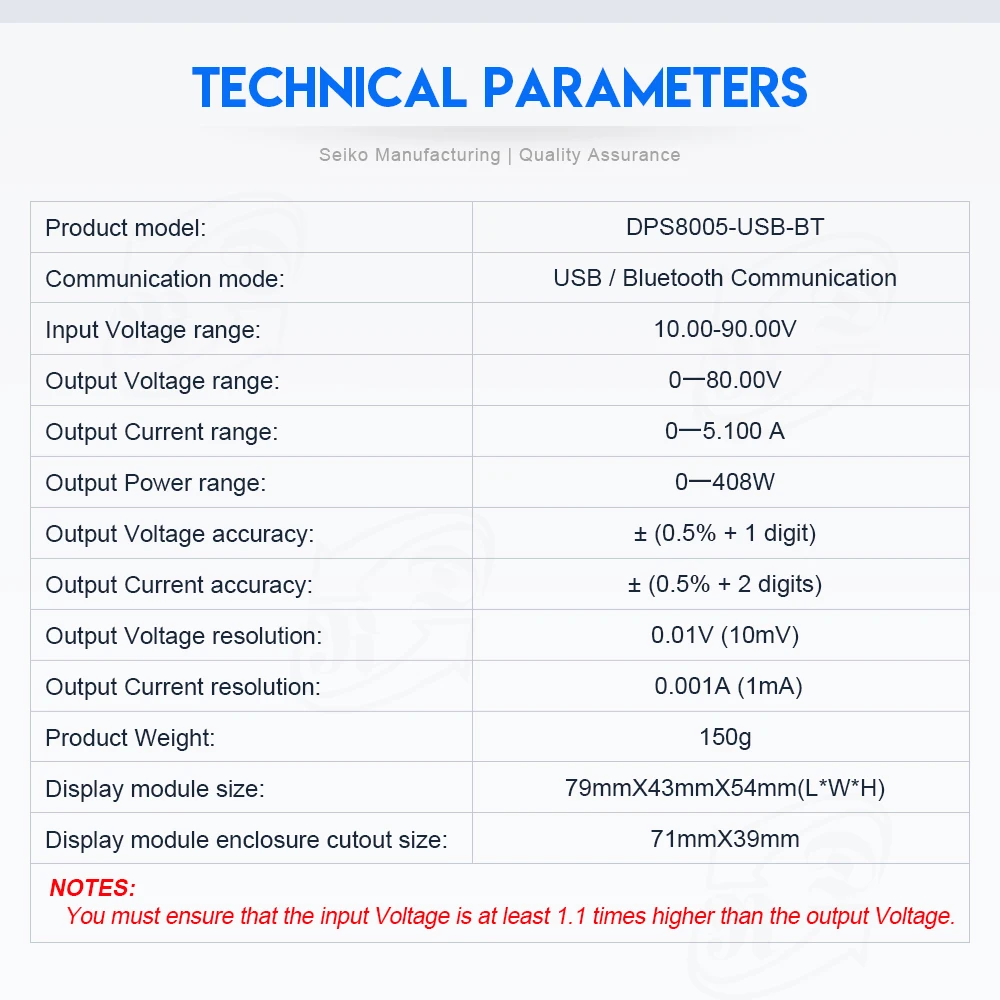

Технические параметры

Диапазон входного напряжения: 10,00-90,00 в диапазон выходного напряжения: 0-80,00 в

Выходной ток: 0-5.100 А Диапазон выходной мощности: 0-408 Вт

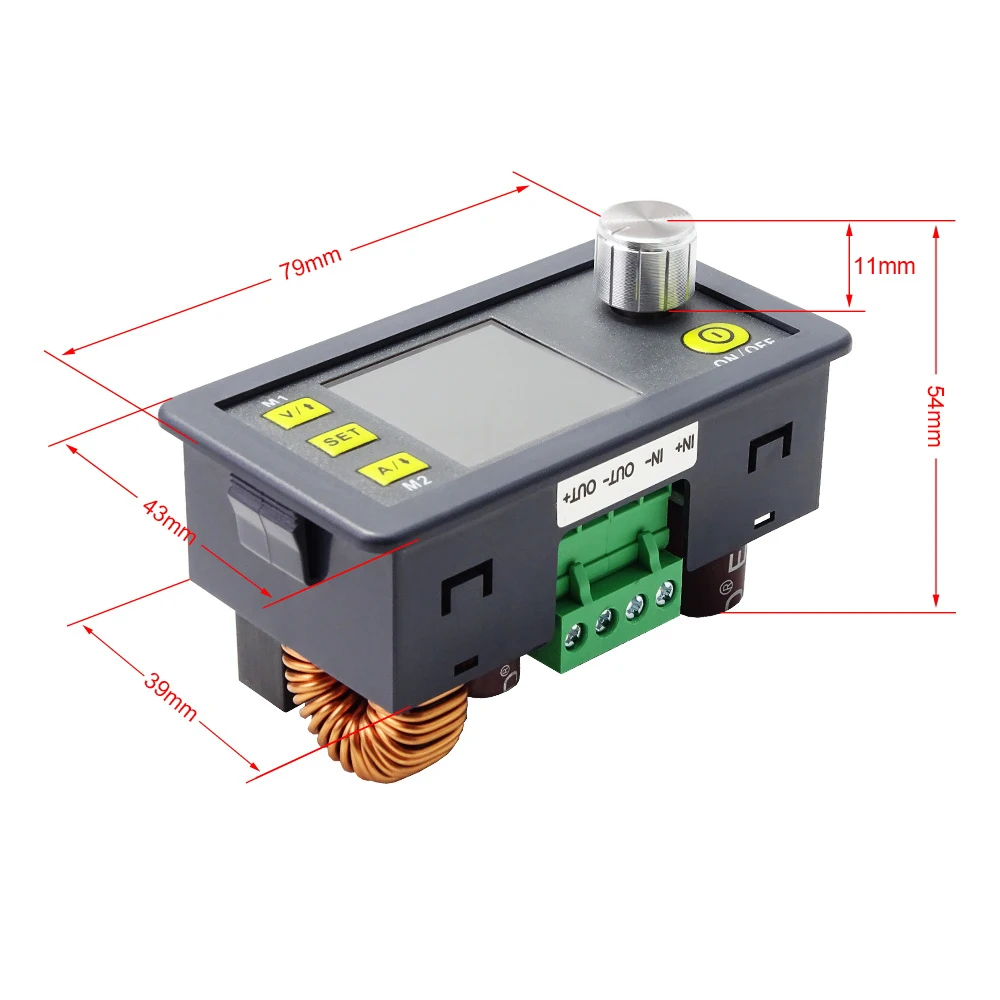

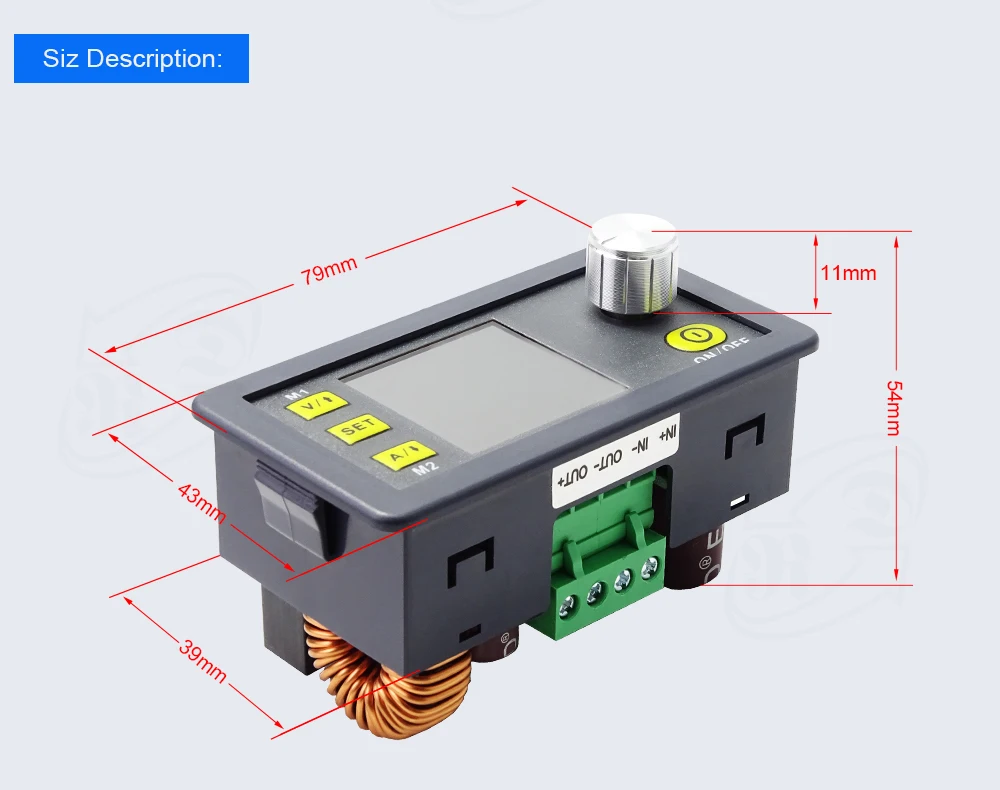

Вес изделия: 150 г Размер модуля дисплея: 79*43*54 (мм) (Д * Ш * В)

Размер выреза Корпуса Дисплея: 71 мм * 39 мм

Выходное напряжение Разрешение: 0,01 V (10mV) Выходной ток Разрешение: 0.001A (1mA)

Точность выходного напряжения: ± (0.5% + 1 цифра) точность выходного тока: ± (0.5% + 2 цифры)

Примечания:

1.Youmustensurethat входное напряжение isat least1.1 раз выше выходное напряжение.

2. Когда устройство устанавливается в корпусе, это абсолютно важно для обеспечения соответствующей вентиляции и тепловыделения.

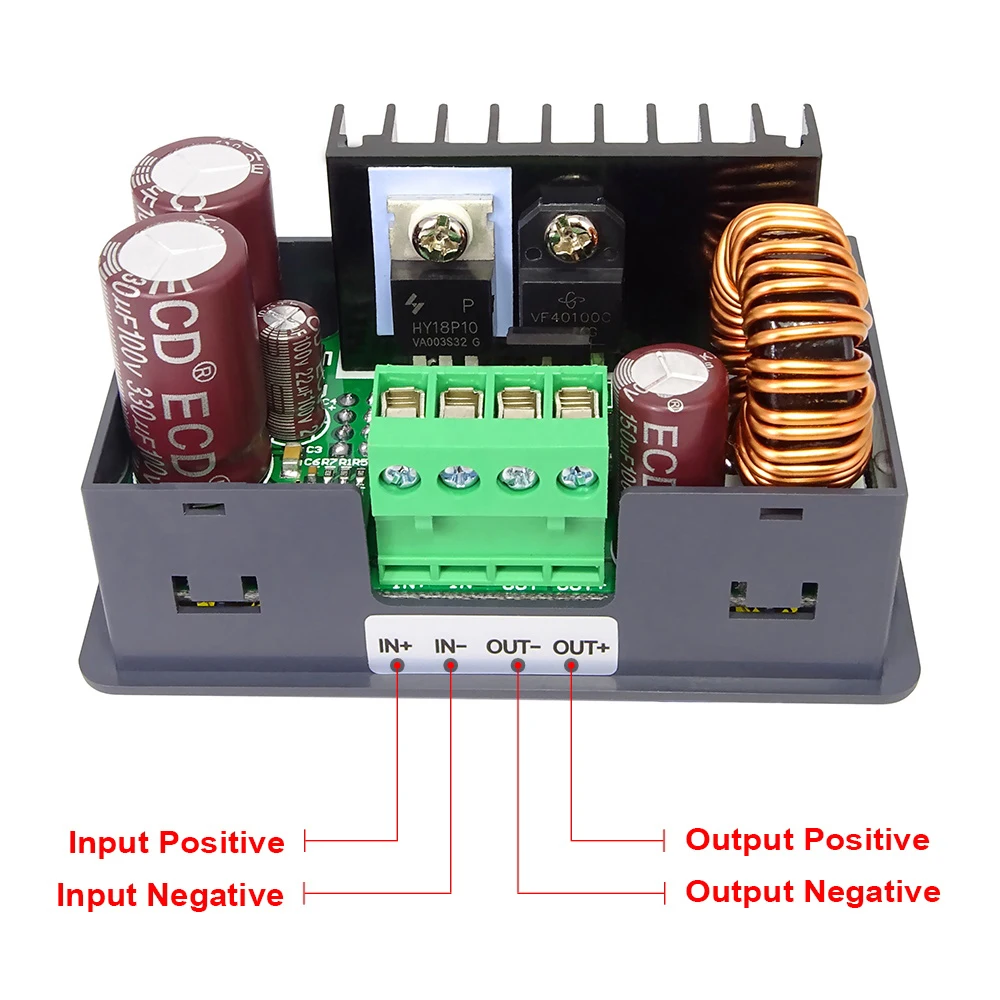

Детали подключения

В+: Вход Положительный в-: Вход отрицательный

Из+:Выход положительный-: Выход Отрицательный

Примечание: входное Напряжение диапазон DC 10,00-80,00 V. 80,00 в постоянного тока является максимальным ограничением входного напряжения. Всегда гарантируйте достаточный запас прочности и убедитесь, что входное напряжение ВЫКЛ. Нагрузки не превышает максимально допустимое. Отказ от этого может привести к значительному повреждению устройства.

Несмотря на то, что этот модуль разработан с защитой от обратной полярности входного сигнала и защитой от короткого замыкания на выходе, вы все равно должны убедиться, что соединения с блоком в соответствии с деталями подключения. Если вход PowerSupplyis подключен к выходным клеммам, устройство будет сильно повреждено.

Вход должен бытьDCPowerТолько. Сети переменного тока или переменного тока 110 или 220 В никогда не должны быть подключены к этому устройству ни при каких обстоятельствах. Помимо непосредственного и потенциального фатального риска электрокита, это приведет к серьезному, непоправимому повреждению устройства.

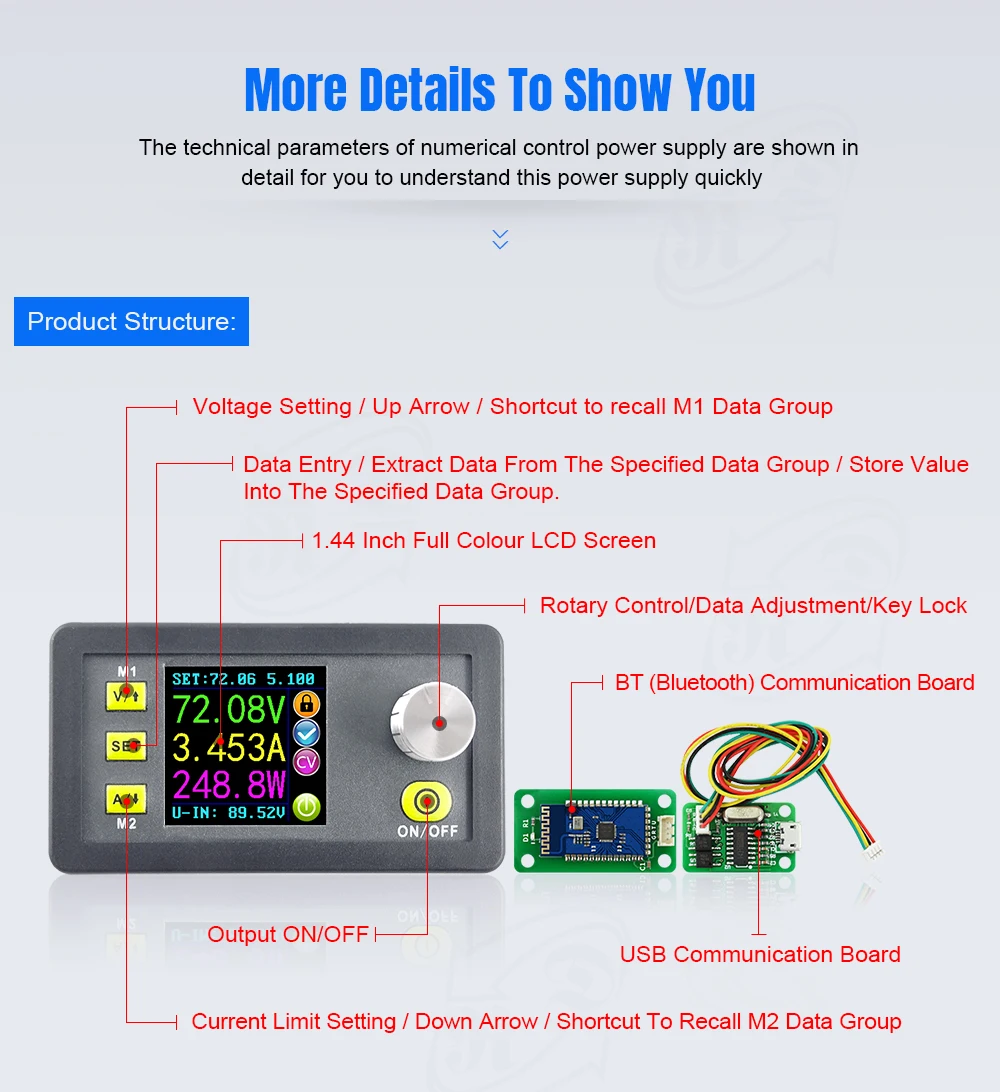

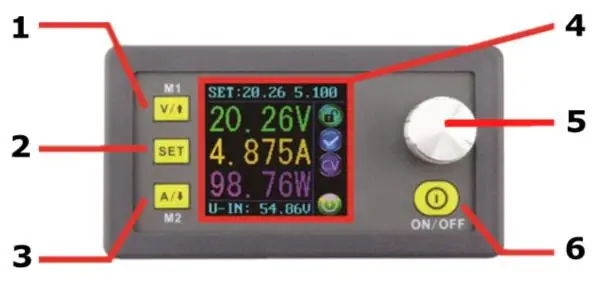

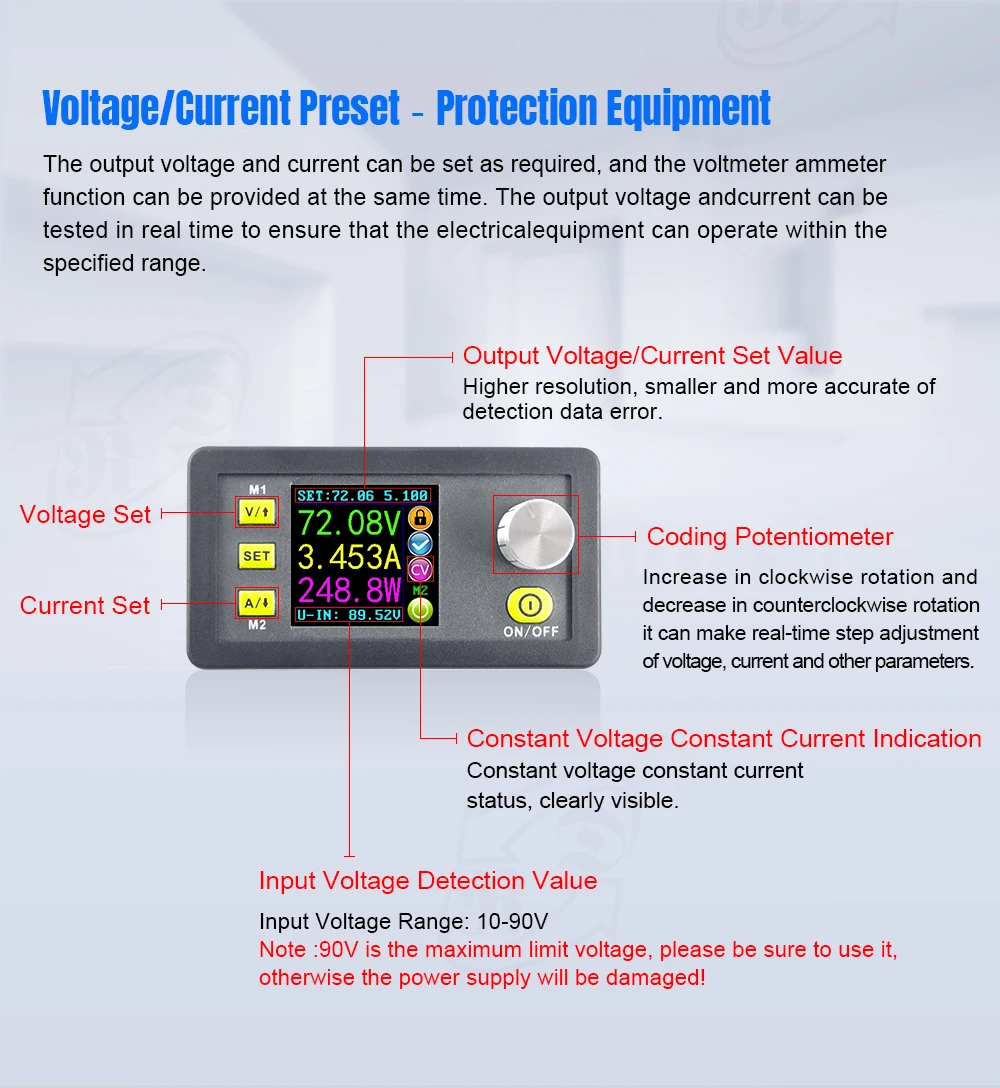

Описание панели

1. Настройка напряжения/стрелка вверх/ярлык для напоминания группы данных M1.

2. Ввод данных/извлечение данных из указанной группы данных/значение магазина в указанную группу данных.

3. Настройка лимита тока/Стрелка вниз/ярлык для вызова группы данных M2.

4. Полноцветный ЖК-экран 1,44 дюйма.

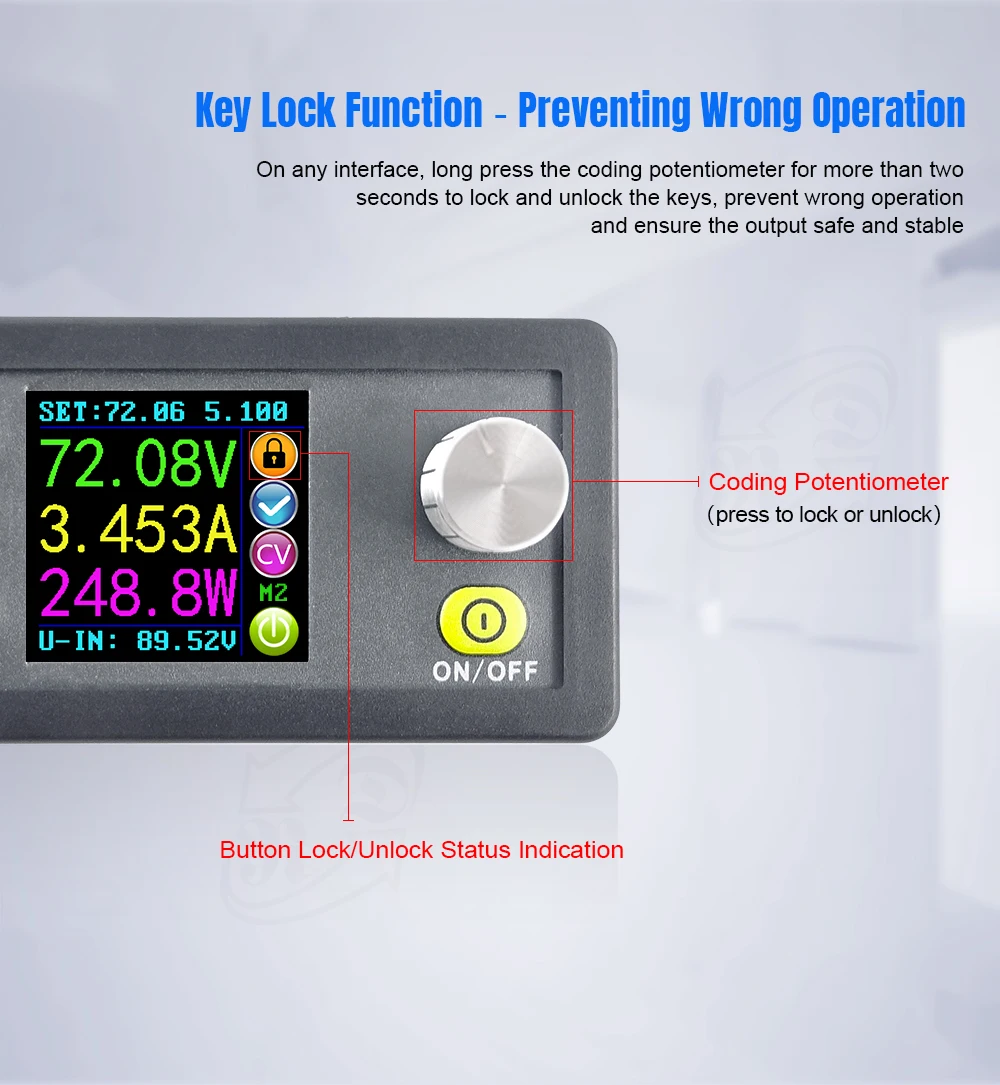

5. Поворотное управление/Регулировка данных/блокировка ключа.

6. Выход ВКЛ/ВЫКЛ.

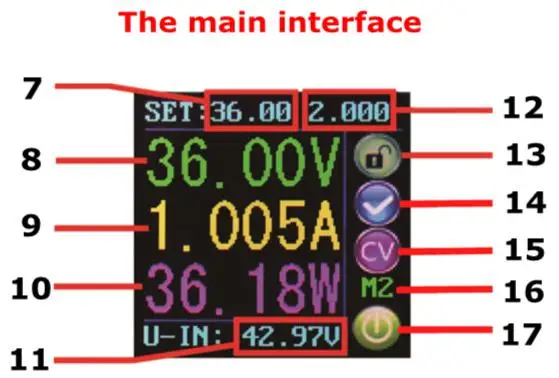

Описание интерфейса дисплея

7. Предустановленное значение выходного напряжения.

8. Фактическое значение выходного напряжения.

9. Фактическое значение выходного тока.

10. Фактическое значение выходной мощности.

11. Фактическое значение входного напряжения.

12. Предустановленное значение лимита выходного тока.

13. Клавиатура заблокирована или разблокирована.

14. Нормальное или ненормальное состояние.

15. Постоянное напряжение или постоянный ток.

16. Номер группы данных в запросе использования.

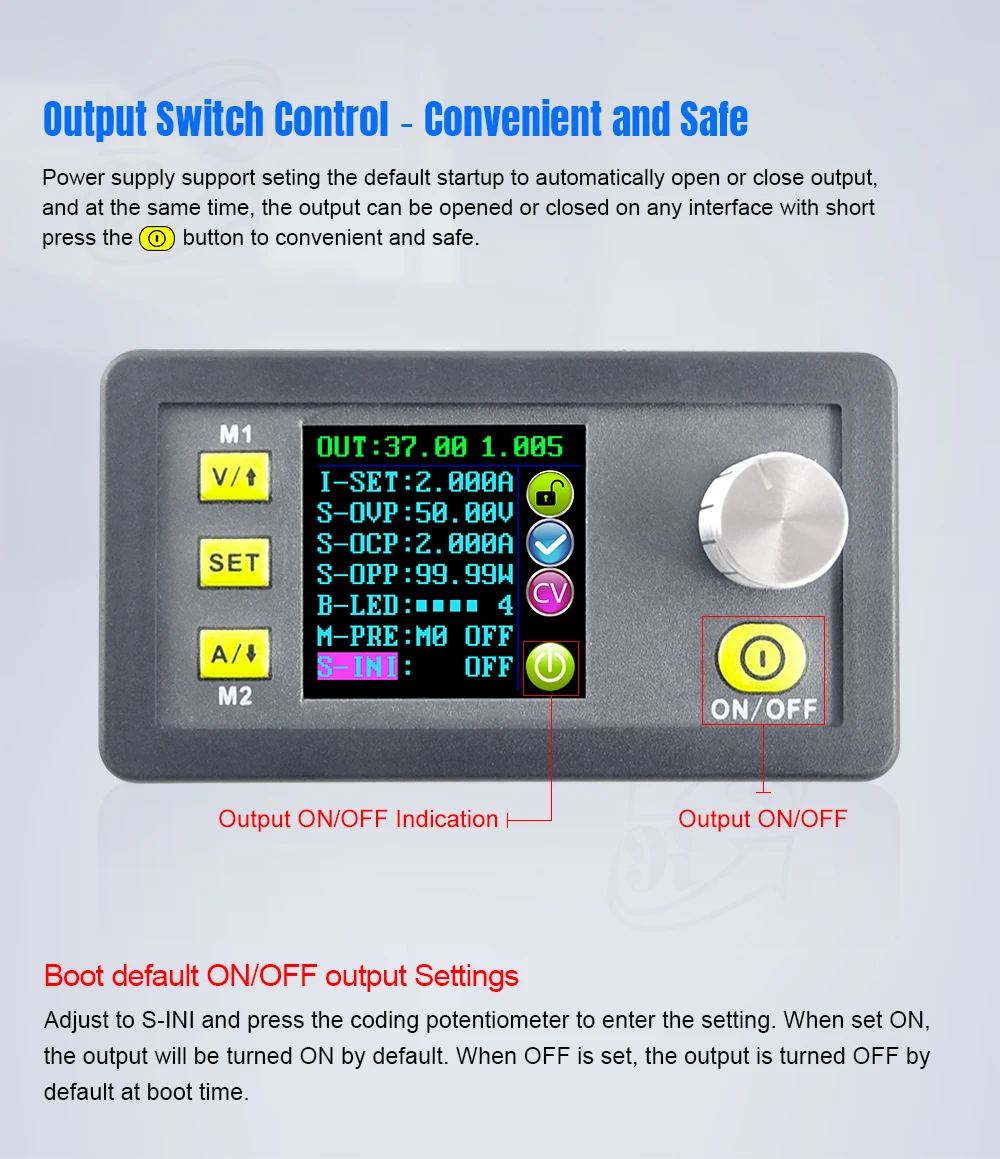

17. Выход включен или отключен

18. Предустановленное выходное напряжение.

19. Предустановленный лимит выходного тока.

20. Предустановленный предел перенапряжения.

21. Предустановленный лимит перегрузки по току.

22. Предустановленный предел превышения мощности.

23. Предустановленный уровень яркости экрана.

24. Предустановленный номер группы данных.

25. Фактическое значение выходного напряжения и выходного тока.
