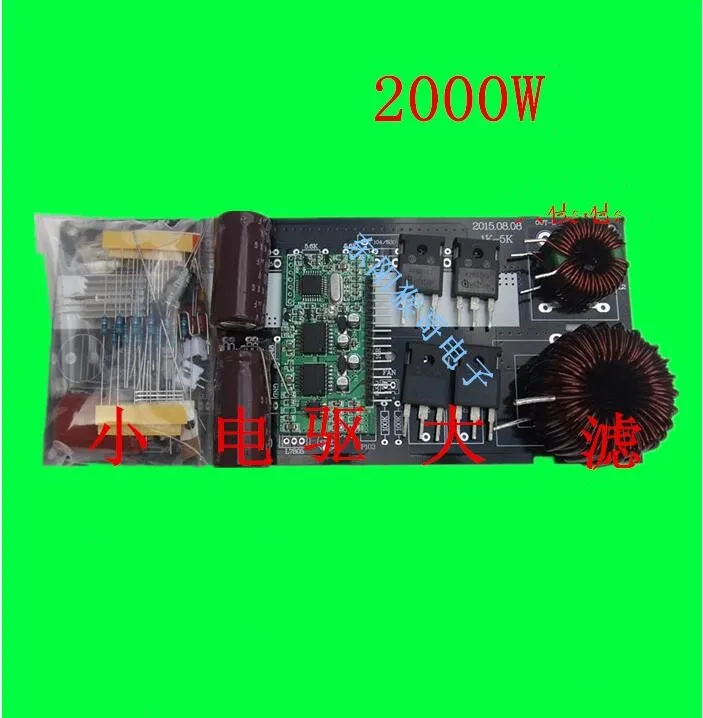

Плата питания инвертора синусоидальной волны 2000 Вт, плата волновой усилитель, набор для самостоятельной сборки

Технические параметры: Название продукта: корректирующий волновой инвертор на чистую синусоидальную волну постсортной платы Входное напряжение: 380 В постоянного тока. Входное напряжение: 16 В переменного тока. Выходное напряжение: 220 В переменного тока. Выходная частота: 50/60 Гц «Регулируемая». Форма выходного сигнала: чистая синусоида. Характеристики платы: 200x85x50 мм. Инструкции по эксплуатации: продукт представляет собой модифицированный волновой инвертор для коррекции синусоидального инвертора, а модифицированный волновой инвертор 1000 Вт/2000 Вт/3000 Вт и т. д. Может быть модифицирован на инвертор синусоидальной волны.Сначала снимите модифицированный волновой инвертор с задней каскадной силовой трубки, затем посмотрите на модифицированный трансформатор волновой трансформатор, а затем посмотрите, подключена ли вторичная цепь трансформатора параллельно или последовательно, затем добавьте параметры трансформатора, модифицированный волновой Трансформатор вторичный параллельный, Добавьте 16 витков во вторичку каждого трансформатора.Модифицированный волновой Трансформатор вторичный последовательно с 8 оборотами в каждом вторичном трансформаторе.Затем в модифицированном волновой трансформатор к одному из трансформаторов добавлен небольшой параметр напряжения. Этот небольшой параметр напряжения использует один медный провод 0,6 и намотан внутри трансформатора: 5 оборотов. Это маленькое напряжение-звено переменного тока: Положение 16 В.(Примечание: параметры трансформатора плюс не открывайте магнитное кольцо.) После добавления параметров трансформатора обязательно Замените высоковольтный конденсатор модифицированного волнового инвертора на 220 мкФ/450 в. «Помните: есть отзывы о положительной стороне высоковольтного конденсатора модифицированного волнового инвертора.Сопротивление, это сопротивление составляет несколько сотен K, также необходимо изменить значение сопротивления большой точки, не будет напряжение повышаться.》 Тест повторной мощности высоковольтного конденсатора (положительное/отрицательное) напряжение составляет 380 В постоянного тока, после того, как тестовое напряжение станет нормальным, используйте линию связи для обеспечения платы задней ступени синусоидальной волны, после выходного напряжения платы заднего Каскада: 220 В переменного тока/50 Гц, форма выходного сигнала: чистая Синусоидальная волна.

Посылка

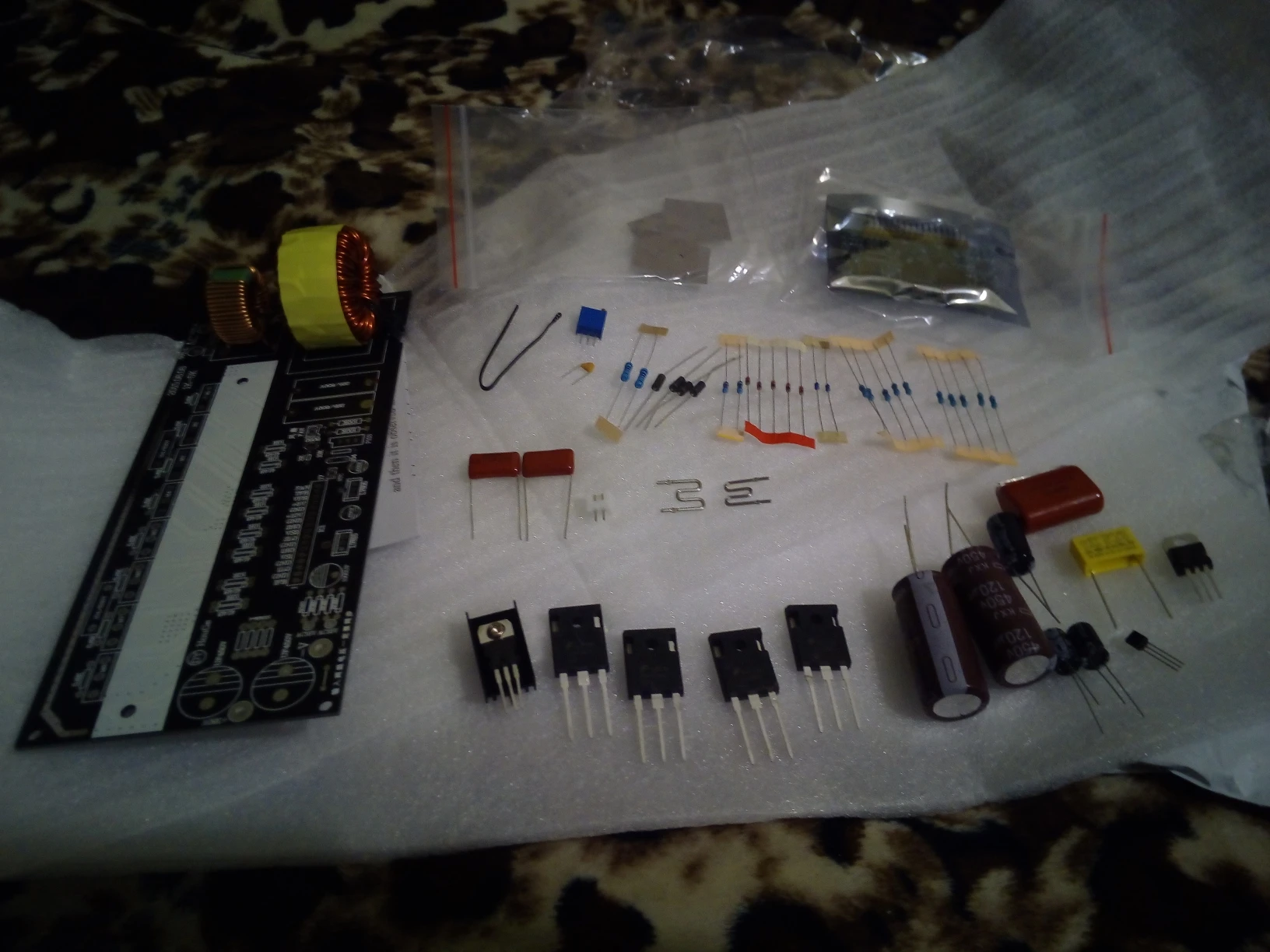

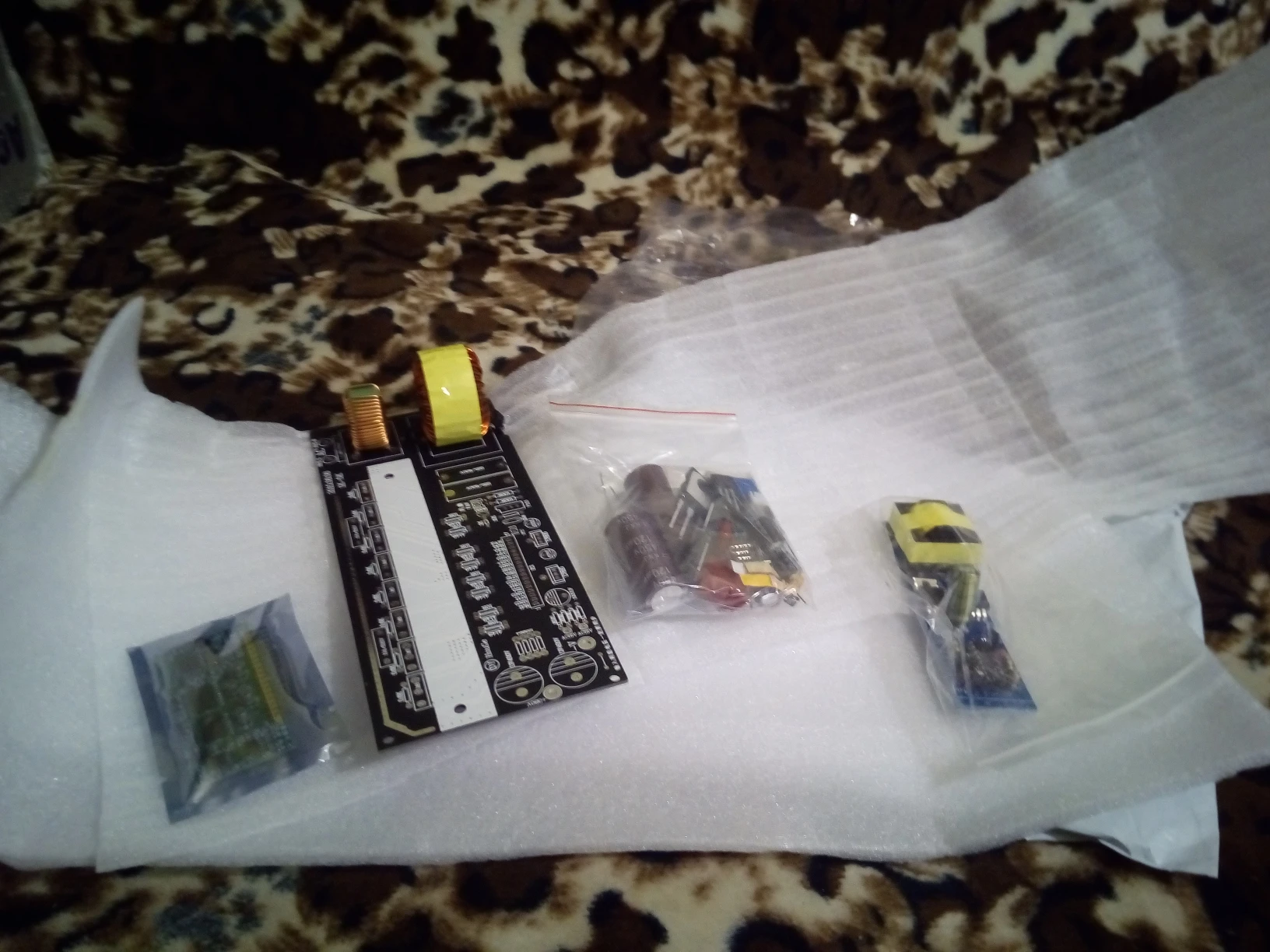

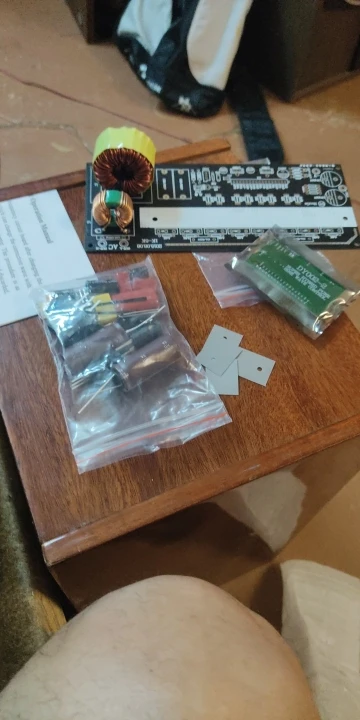

1 шт. 2000 Вт чистый синусоидальный инвертор, плата питания, комплекты модифицированного синусоидального усилителя
