Последнее обновление: 28.03.2022
Примечание: При использовании WIFI модуля отключите JP1 (снимите колпачок перемычки).

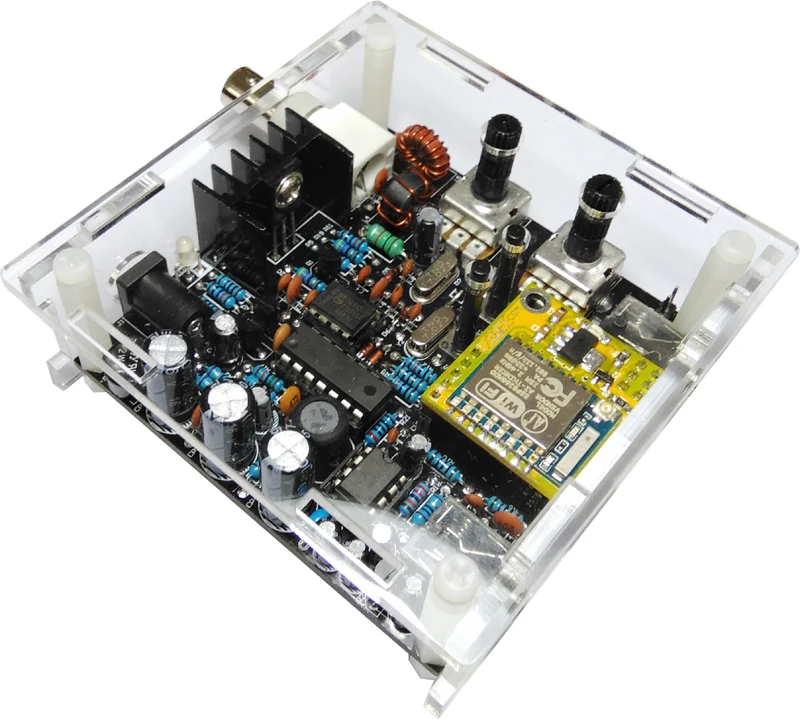

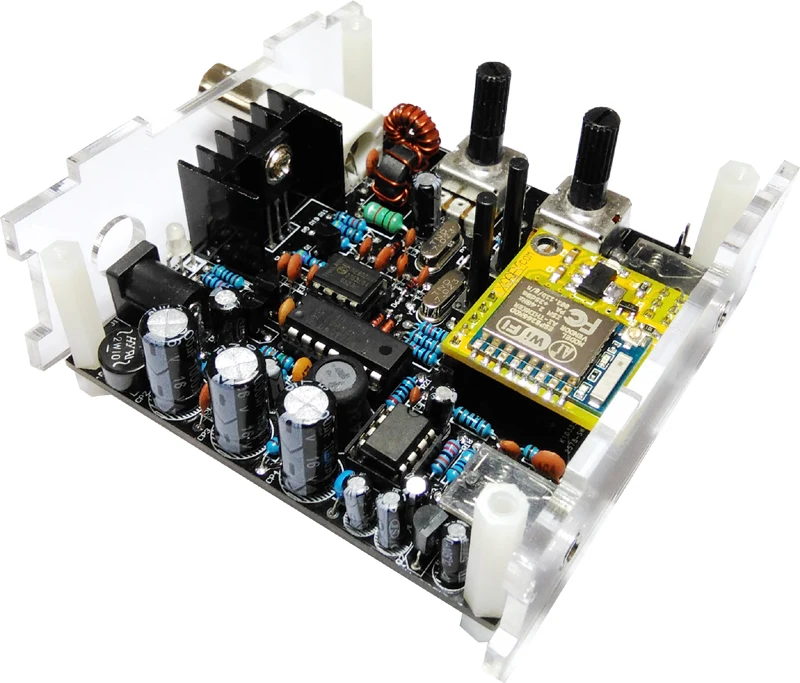

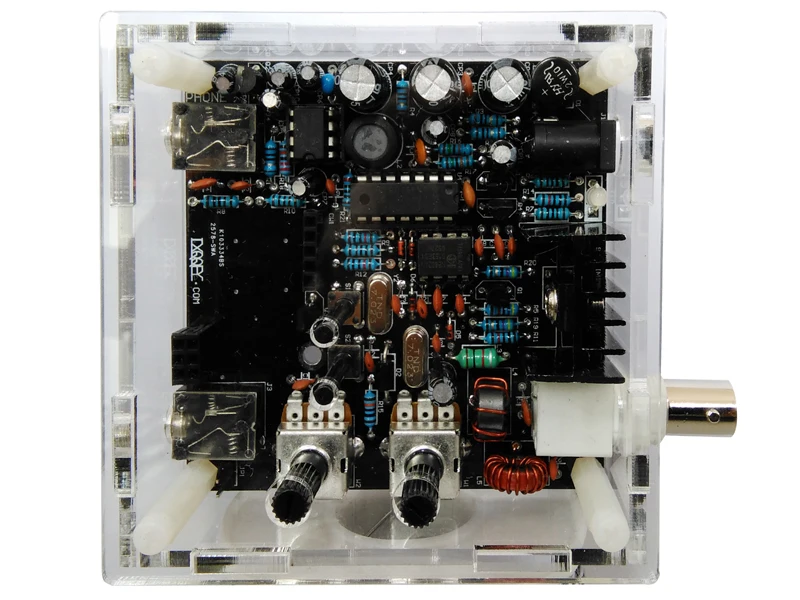

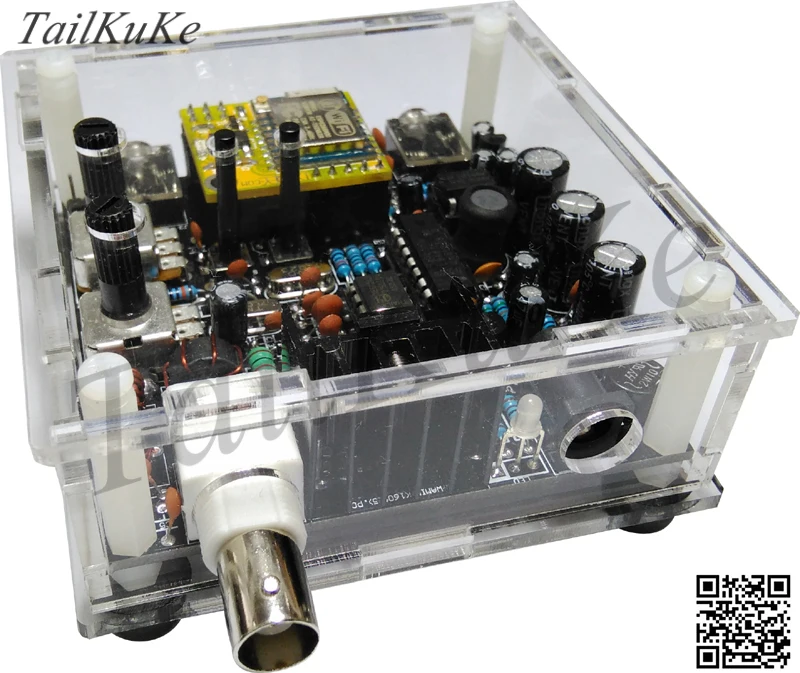

Супер лягушка (S-WAMING) имеет следующие характеристики:
1. Стандартная прозрачная оболочка.
2. В ответ на требования подавляющего большинства хороших людей вертикальные резисторы и вертикальные диоды заменяются на горизонтальные резисторы и горизонтальные Диоды (перевернутая сварка), что решает проблему, что вертикальные устройства легко замыкаются.
3. Использование высококлассного потенциометра, регулировка частоты ударов больше не требует инструментов, прямая ручная регулировка.
4. Увеличение поддержки модуля Wi-Fi, как вариант, без использования модуля Wi-Fi, функция эквивалентна старомодному и ldquo; Forty-9er & rdquo; Радио.
5. В чехол с использованием модуля Wi-Fi два набора автопередающих кодов поддерживаются внутри, которые существуют на радиостанции и могут передаваться одним ключом.
6. Чехол с использованием WIFI модуля поддерживает интеллектуальное переключение автоматической кнопки и ручного ключа и обеспечивает два рабочих режима: автоматический режим и полуавтоматический режим.
7. При использовании WIFI модуля, вы можете подключить к мобильный телефон (мобильная программа загружена с www.lxqfy.com) и настроить соответствующие параметры через мобильный телефон.
8. Мобильный телефон может распознавать содержимое радиопередающего кода и отображать его тремя способами: временной последовательностью, кодом Морзе и буквами, что эквивалентно функции отправки ученика.

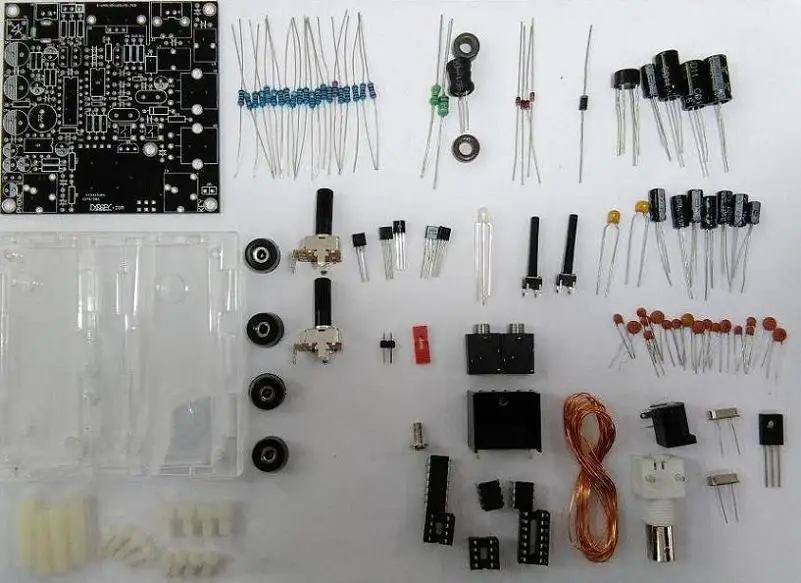

Набор еды 1:Свободные детали-без WIFI
Метод: свободные детали, самосварка, установка и ввод в эксплуатацию.
Основа: есть
WI-FI модуль: нет
Набор еды два:Готовый продукт-нет WIFI
Метод: готовая продукция, успешно сварена и отлажена.
Основа: есть
WI-FI модуль: нет

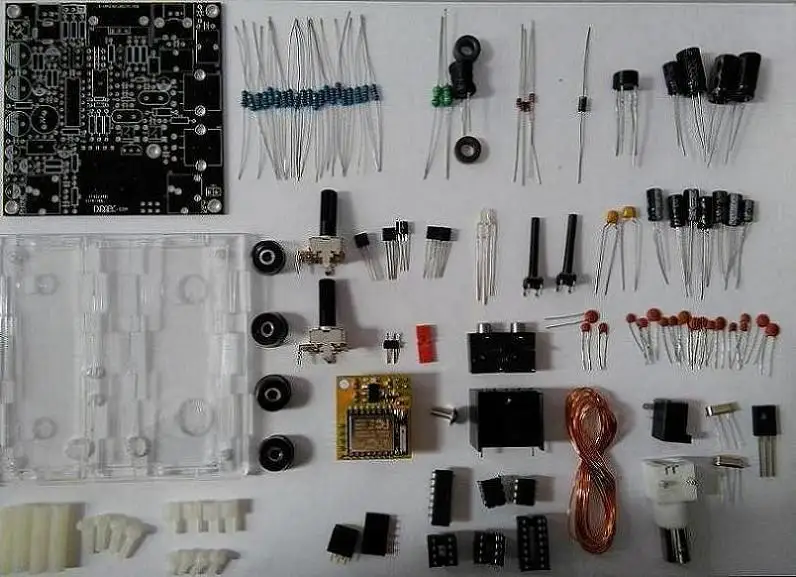

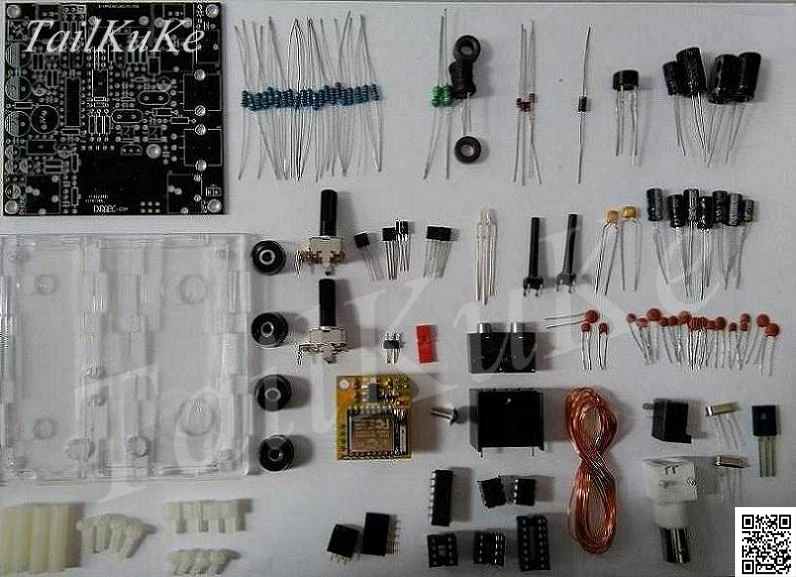

Набор еды три:Свободных частей-WI-FI
Метод: свободные детали, самосварка, установка и ввод в эксплуатацию.
Основа: есть
WIFI модуль: Да.
Набор еды четыре:Готовая продукция-WI-FI
Метод: готовая продукция, успешно сварена и отлажена.
Основа: есть
WIFI модуль: Да.
Набор еды пять:ТолькоWI-FI модуль
Продукт предостережение:
1. Для сварки, сборки и отладки навалочных деталей требуется определенная основа электронной технологии. Они могут распознать устройства и хорошо сварить. В основном они не требуют отладки. Они могут быть успешно собраны до тех пор, пока они тщательно собраны в соответствии с инструкциями по посылка. Если новичок обнаруживает ошибку при сварке, он или она не будет обрабатывать ее самостоятельно. Пожалуйста, проконсультируйтесь с персоналом службы поддержки клиентов, и он или она получат соответствующие технические инструкции.Руководство пользователя.
2. Факторы влияния: Расстояние связи и эрекция антенны, хорошая или плохая погода, окружающая среда-это распространение электромагнитных помех, индивидуальный уровень работы.
3. Этот комплект в основном не содержит отладки.
4, этот комплект работает в режиме CW (аналогично предыдущему телеграмму), и не может быть talkback.

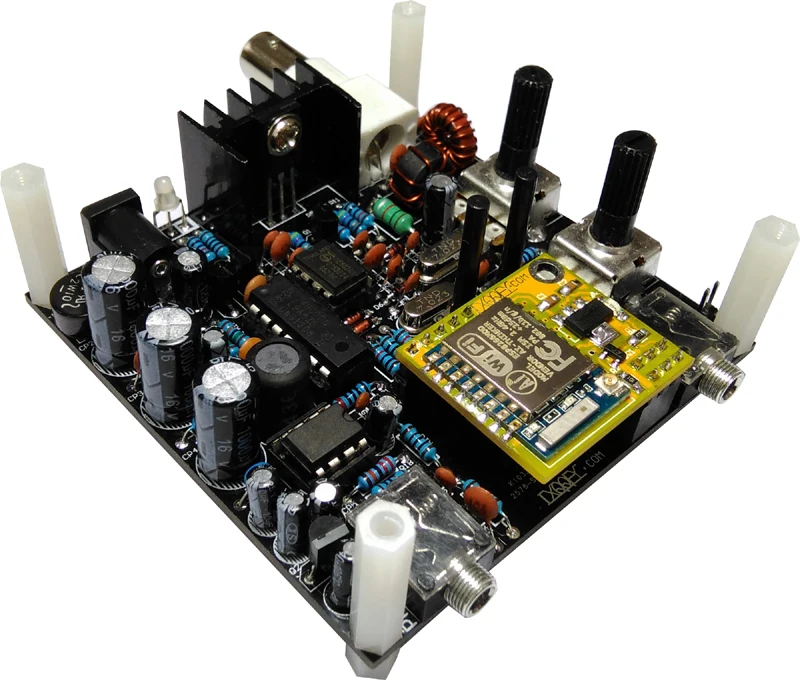

Супер лягушка (S-WAMING) посылка инструкции следующим образом
1. Краткое введение
Это очень небольшой объем простого 40 метров микро-питания амплитудный кабель приемопередатчика, источник питания постоянного тока с использованием 12 В, когда связь лучше, И может быть в сотни километрах в ближайшем провинции любительской радиосвязи.
«S-WAMING»LXQQFY.comПринцип запуска, передачи и приема и старые «лягушки» и увеличены на тот же WIFI модуль, с приложением мобильный телефон, коммуникационная конфигурация данных мониторинга, увеличение автоматической функции ключа, функция автоматической отправки, отображение времени и дизайн собранного корпуса, отличная производительность, красивый внешний вид, удобный и практичный. С тех пор официально изменил свое название на «Супер лягушка»
2, основные показатели
Источник питания: 12 В (рекомендуемый аккумулятор или линейный Регулируемый источник питания)
Антенна: 50 Ом, несимметричная
Ток приема: 20 мА
Выбросов ток: 400mA
Мощность передачи: 3 Вт
Частота: передача локального осциллятора частота: 7023 кГц; Получение локального осциллятора частота: около 7023-7026 кГц
Рабочий режим: CW
Ключ: Автоматическая идентификация ручных ключей и автоматических ключей
Автоматическая телеграф: Поддержка
Конфигурация: мобильное приложение использует Wi-Fi связь (с горячими точками).
Корпус: сборка и посылка
3 систем защиты от коротких замыканий принцип
См. Рисунки на рисунке, см. Последнюю страницу документа, прилагаемого для получения части ядра, является NE602, который состоит из колебательной цепи и сбалансированного миксера в антенном сигнале проходит через кристаллический фильтр и потенциометр затухания, в миксер, Осциллятор цепи на приемной частоте осцилляционного сигнала двумя после смешивания, непосредственно сообщают о частоте сигнала SSB/CW для аудио, NE602 аудиовыход для усиления LM386, тем самым завершая весь процесс. Таким образом, прямой приемник радиочастотного сигнала в Аудио Смешивание называется «DC & rdquo, DC приемник; Означает прямое преобразование.
LM386 выход усиления речевого сигнала, беззвучная схема состоит из 2N7000 FET для приема во время запуска, звуковой осциллятор состоит из 74HC00 по боковому тону, гарнитура follow & ldquo отправляется тикать;» аудио.
Запуск части использования цепи осциллятора NE602, а затем 9018 в качестве буферного усилителя, 9018 в качестве кнопки запуска, цепи управления переключателем и трансивера сигнала, последний этап состоит из D882 усилителя класса C, высокочастотного сигнала после усиления после антенны фильтра LPF.
WIFI мобильный телефон модуль является дополнительным модулем набора, если вы не используете этот модуль для короткого JP1, S-Forty-9er и Forty-9er той же функции, стать общим радио только поддержка ручного ключа. Если вы используете этот модуль, вам это нужно.Отсоединить JP1 (необходимо обратить внимание)S-Forty-9er, вы можете использовать Wi-Fi и приложение мобильный телефон связи, встроенный в радио код конфигурации, поддержка автоматической кнопки, отображение времени.
4. Выбор компонента
Увеличение 8050 составляет около 130, а увеличение D882-около 200. L4 высокочастотный дроссель в ферритовом FT37-43 (черный) об использовании 0,5 мм эмалированный обмоточный провод 11 кольца. L5 представляет собой высокочастотный Фильтр индуктор, железным сердечником из T37-2 (красного цвета) на использование 0,5 мм эмалированная проволока около 16 кругов.
Если 100uH-это индуктивное кольцо с фиксированной индукцией, индуктивность-цилиндр с фиксированной индукцией 100mH (внешний вид черного корпуса). Другое устройств, таких как 0,47 мкФ конденсатор с алюминиевой крышкой для монолитные конденсаторы, постоянной ёмкости, универсальный конденсатор превышает 10 мкФ для алюминиевый электролитический конденсатор, все Фиксированный резистор других полимеров обладают высокой 1/4 Вт.
5.

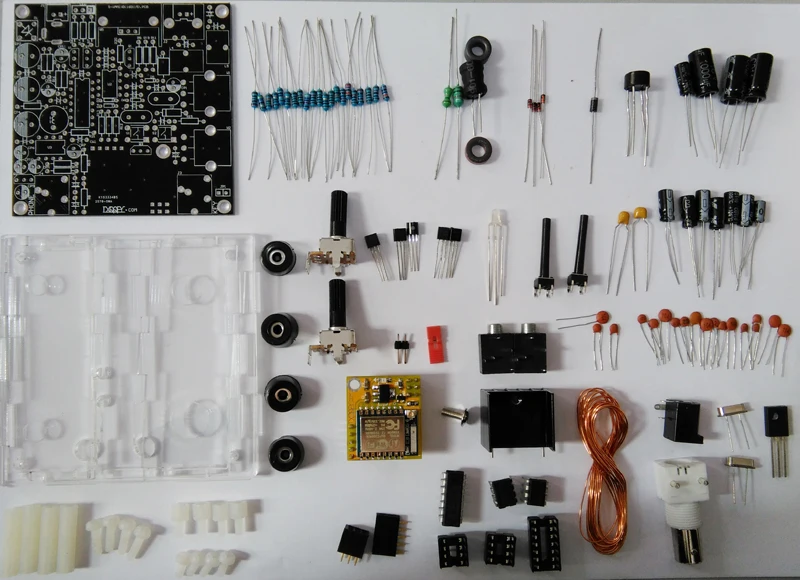

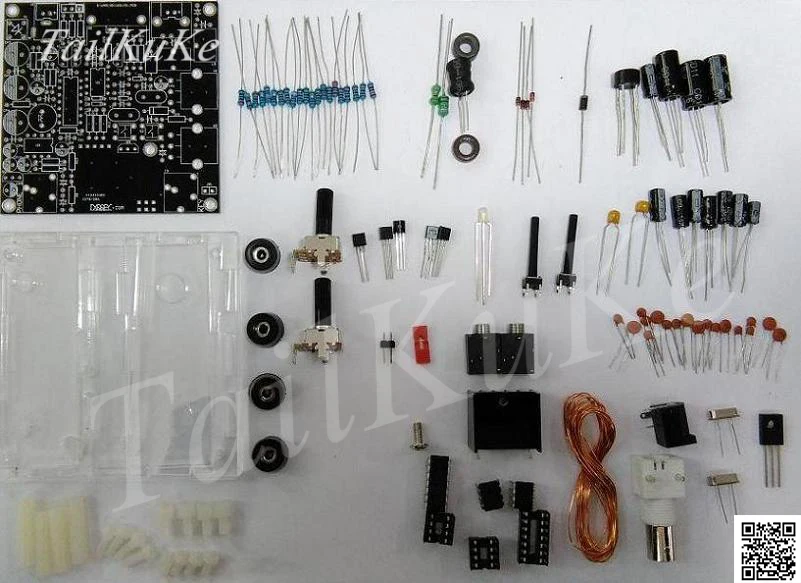

5,1, обратитесь к оригинальному списку, инвентаризация оригинального устройства. Подготовьте электрическое железо, паяльный провод, мультиметр и другие инструменты. Высота сварочного устройства от низкого до высокого заказа, предназначенная для создания заказа: -> Сопротивление; Диод емкости-> Триод-> кристалл; -> выпрямитель; электролитический конденсатор-> чип; Индуктивность-> кольцо-> D882-> Другие устройства.

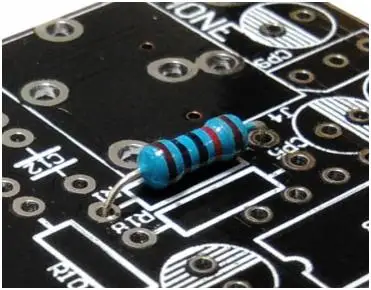

5,2, сопротивление, сварка без указания направления.

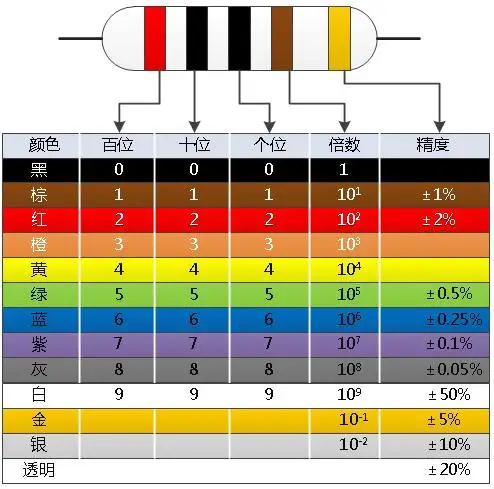

Расчет значения сопротивления цветного кольца основан на диаграмме ниже, и менее опытный друг использует мультиметр для подтверждения измерения.
5,3, диод, запись в устройстве типа кожи, при направлении сварки, устройство с горизонтальной частью бара-это текущее направление, соответствующее направление печатной платы.
1N4001
1N4148

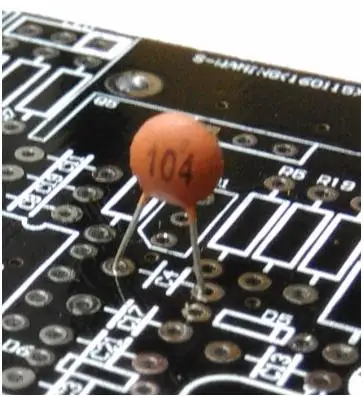

5,4, емкость, сварка без указания направления.
104: 0,1 мкФ, 103: 0,01 мкФ, 33:33pF, 82:82pF, 474: 0,47 мкФ, 471:470pF, 473: 0,047 мкФ

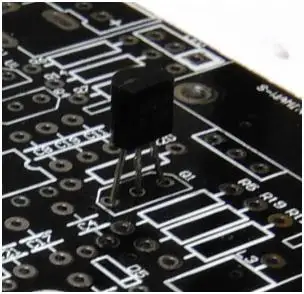

5,5, triode и FET, тип написан на лицевой стороне устройства, и Есть указания при сварке.

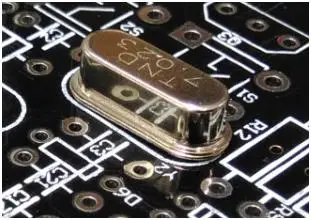

5,6, кристаллический осциллятор, сварка без указания направления.
5,7, мост выпрямителя, направление сварки, направление соответствующего устройства печатной платы + + направление, должны обратить внимание.
5,8, электролитические конденсаторы, тип, написанный на коже при сварке устройства, полярность, направление устройства с белыми полосками, отрицательное направление печатной платы с белыми тенями является отрицательным.

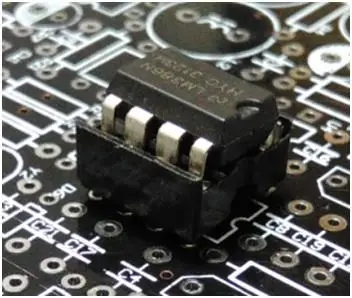

5,9, чип, тип написан на поверхности устройства, требования к направлению сварки, сначала сварочное сиденье IC, затем чип.

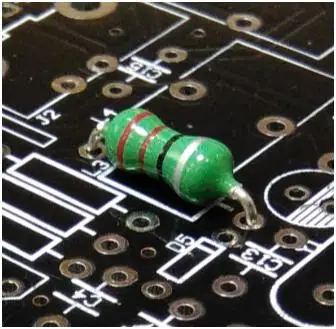

5,10, индуктор, индуктивность цветного кольца, сварка без указания направления.
Катушка Индуктивности
Хроматический кольцевой индуктор

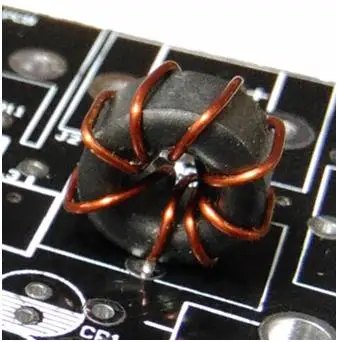

5,11, магнитное кольцо, сварка без указания направления.

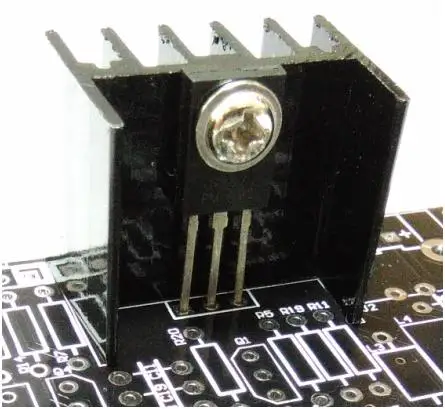

5,12, D882, необходимо сначала затянуть радиатор, а затем сварить, чтобы предотвратить повреждение верхнего плавника к штифту.
5,13. Другое устройств
DC источника питания сиденье
Сиденье Q9 (BNC)
3,5 мм стерео разъем
Ключ
Джемпер
Джемпер Кепки
Переменное сопротивление

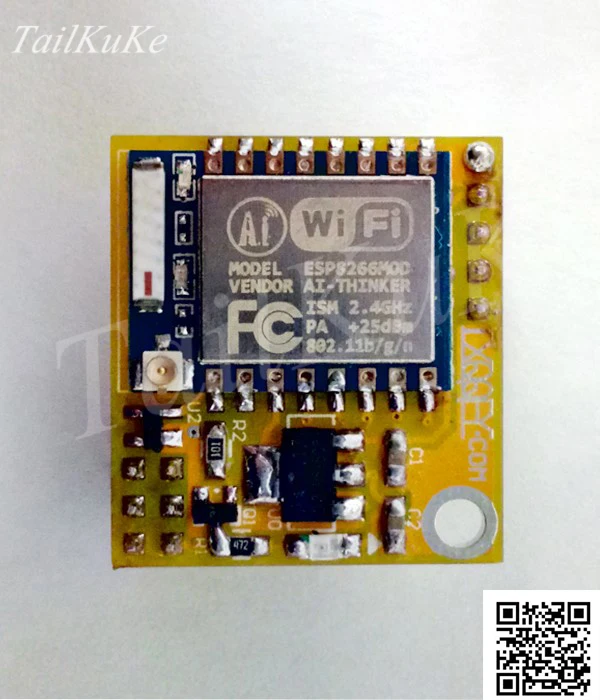

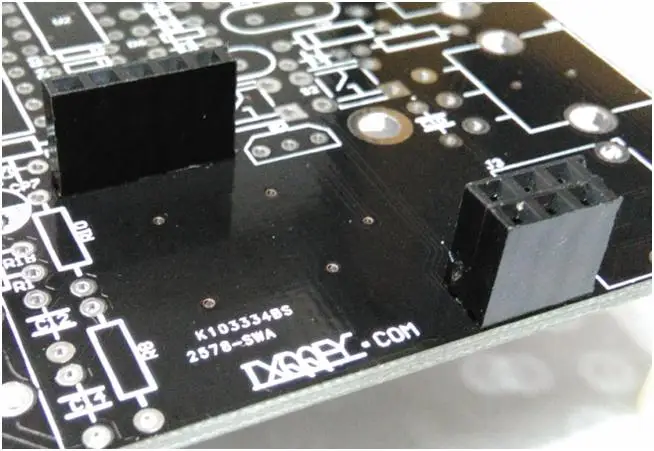

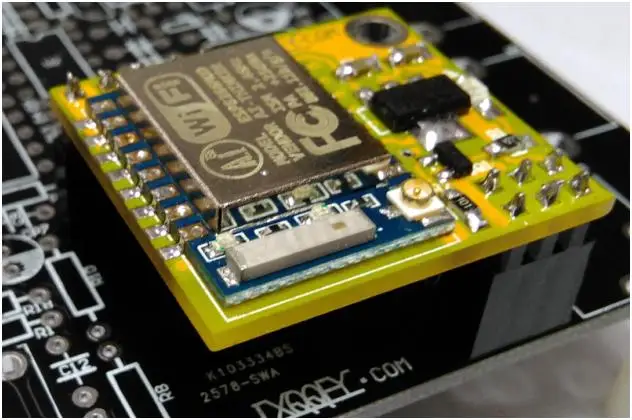

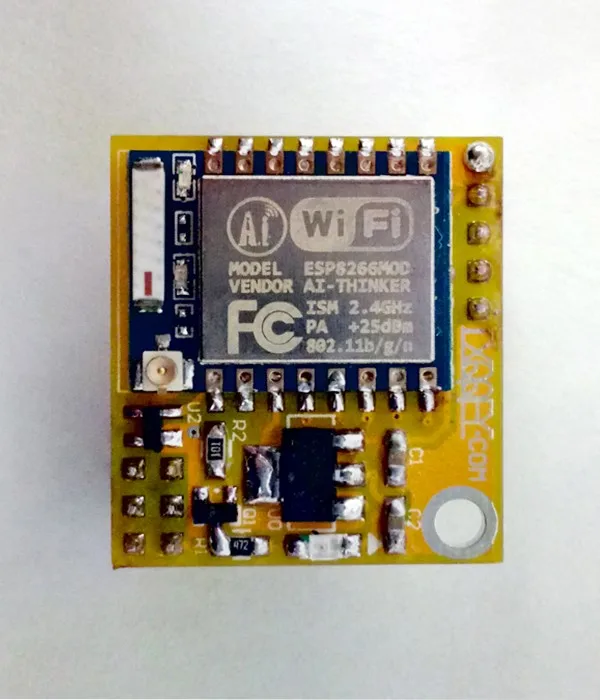

5,14, WI-FI модуль

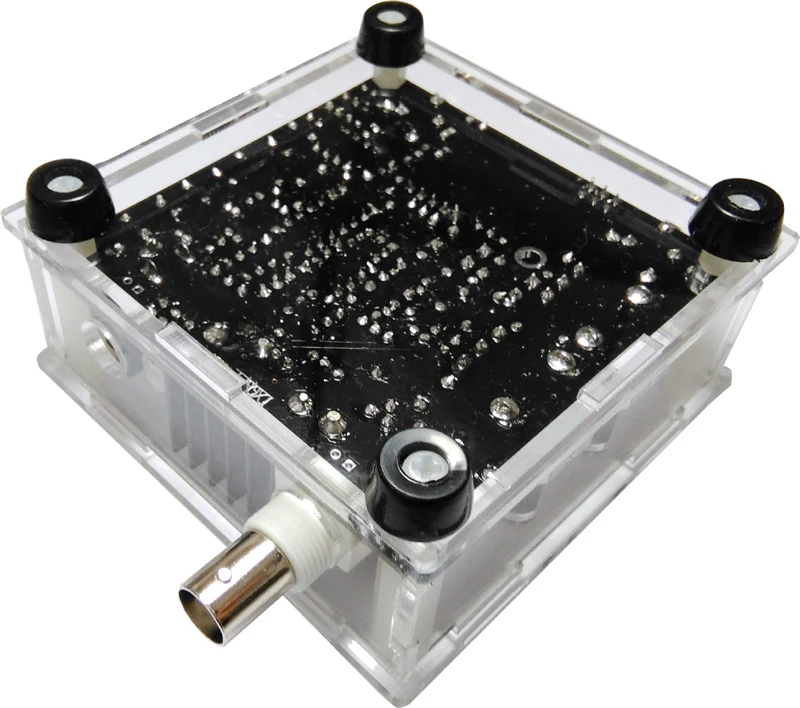

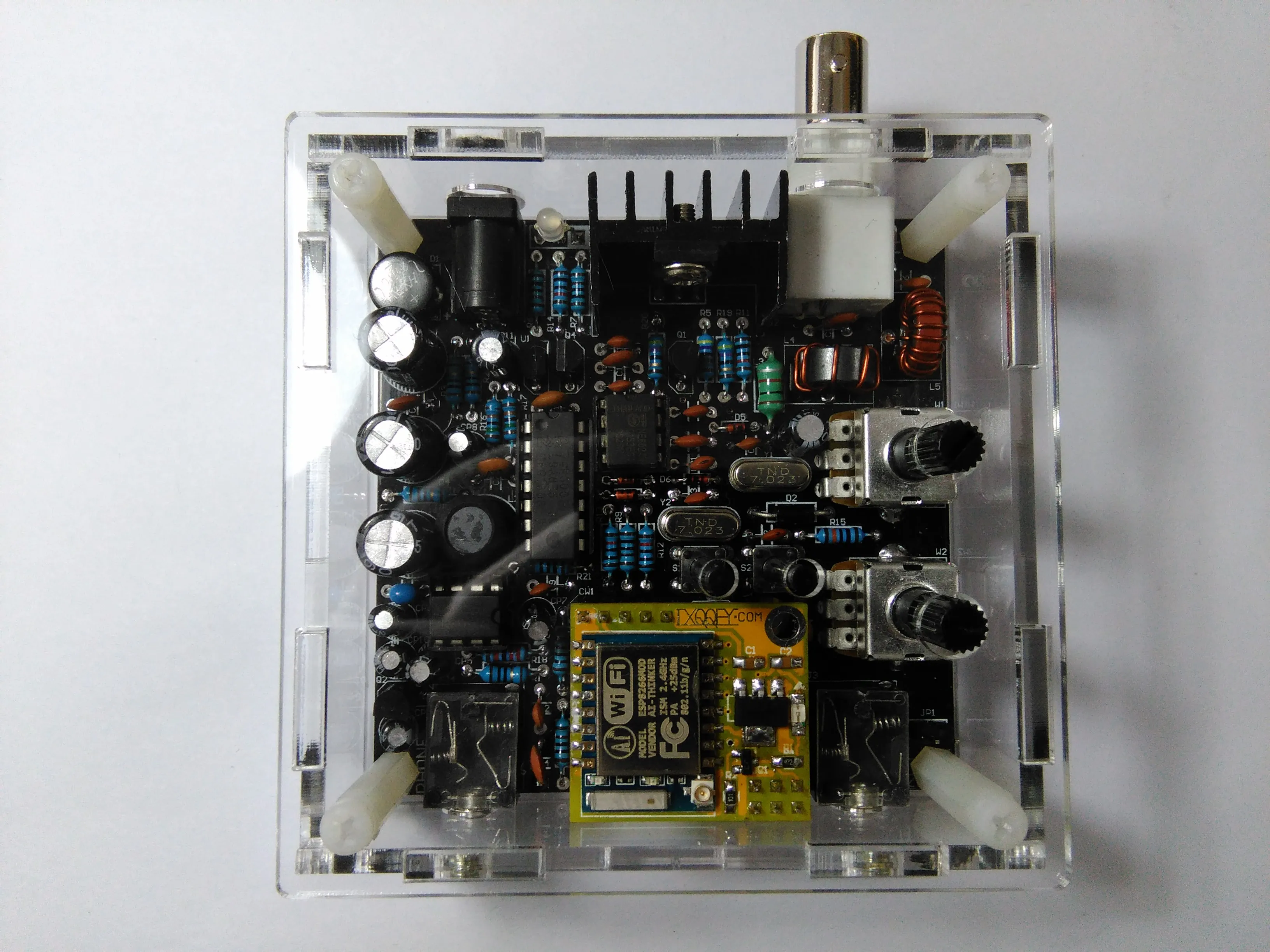

5,15. Установите корпус и установите его в следующем заказе
6. Отладки
6,1, перед включением питания, получите ложную нагрузку, чтобы предотвратить случайное излучение от горения.

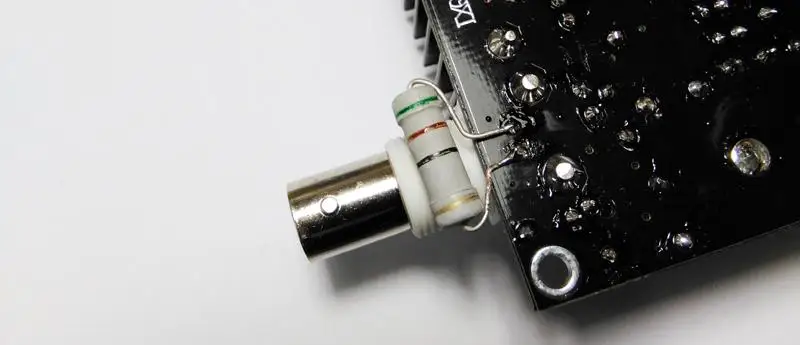

51 Европейский резистор непосредственно приварен к монтажной плате в качестве макетной нагрузки.

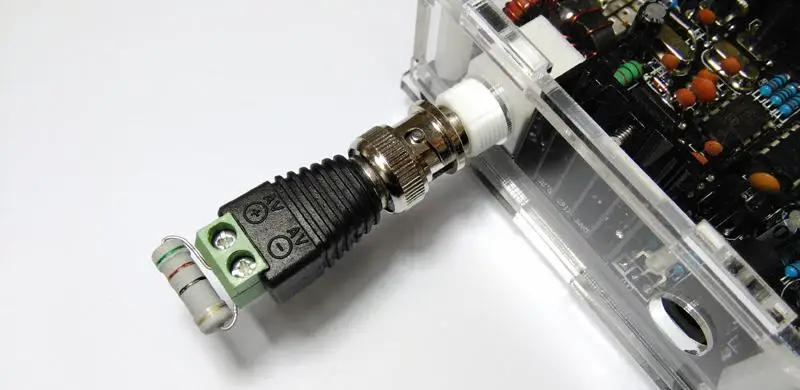

Используйте соединитель Q9 и резистор 51 Ом для фиксации нагрузки:

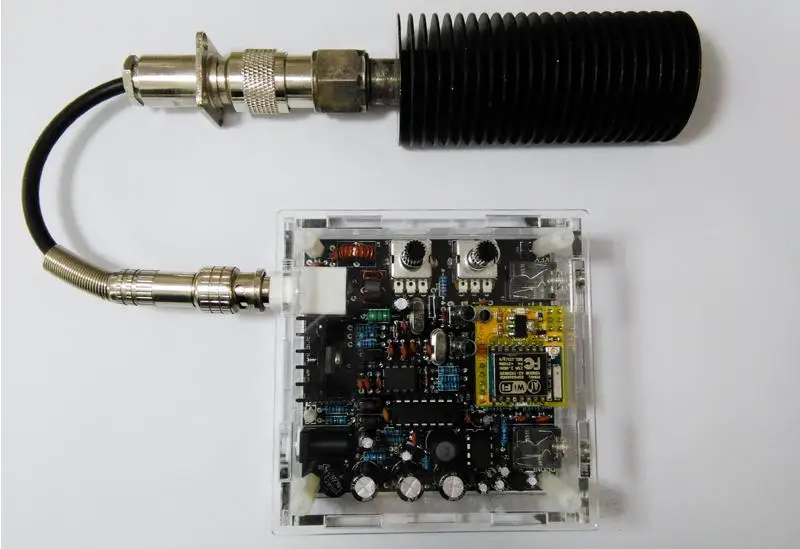

Использование профессиональной поддельной нагрузки:
6,2, интерфейс электропитания без полярности (был осуществлен в пределах рекомендуемого выпрямителя электропитания), 12 В постоянного тока батареи, также может использовать 12 В постоянного тока линейный Регулируемый источник питания, но прямое преобразование типа радиостанции будет пульсировать непосредственно в звук гарнитуры. На задней части электрической печатной платы с определенного расстояния, проверьте, есть ли неправильный вид сварки, вызванный горящим дымом, как, если есть мощность во времени диагностики. Включение питания через десятки секунд, с ложной нагрузкой, если лихорадка вызвана случайным обжигом сварочной неисправности, если есть мощность во времени диагностики
6,3, слушайте шум пола: Подключите 8 евро обычной гарнитуры, мощность услышит шум, это означает, что часть усиления звука работает должным образом.
6,4, измерение схемы приема: прежде чем все работы часто случаются, начали тестировать приемную цепь, удалять ложную нагрузку, мощность слушать фоновый шум, затем антенна или длинная линия в базовом ядре антенны, прослушивая шум пола, Если два голоса очень разные (шум антенны намного больше), то основное Описание нормального.
6,5, тест и запуск: Подключите макет нагрузки, в чехол пропущенного WIFI модуля, JP1 разъем перемычки колпачок (короткого замыкания), доступ к ручному ключу, включение. Теперь нажмите клавишу, чтобы войти в состояние выбросов и текущее состояние не будет запущено около 150 мА, текущее состояние будет запущено примерно в 400 мА, запущенная после периода времени нагрузка на манекен является нормальной. Не следует обращать внимание на непрерывный запуск в течение длительного времени.
6,6, протестируйте модуль Wi-Fi: ложная нагрузка, подключите модуль Wi-Fi, отсоедините JP1 (с помощью модуля Wi-Fi непрерывно входите в режим непрерывной стрельбы, Подключите гарнитуру) подключен к выключателю питания. Теперь нажмите на WIFI, нажмите на переключатель, услышите, как гарнитура появляется при нажатии звук, который излучает шум WIFI (радио принимающее состояние не открыть WIFI), откройте состояние Wi-Fi, можно использовать мобильный телефон с подключением к приложению и набором данных. С ручной или автоматической кнопкой, может автоматически идентифицировать, состояние запуска, модуль WIFI, светодиодные фонари. Нажмите на автоматический переключатель точки запуска, автоматически запустит функцию 1 сохраненного кода.
7, используйте метод

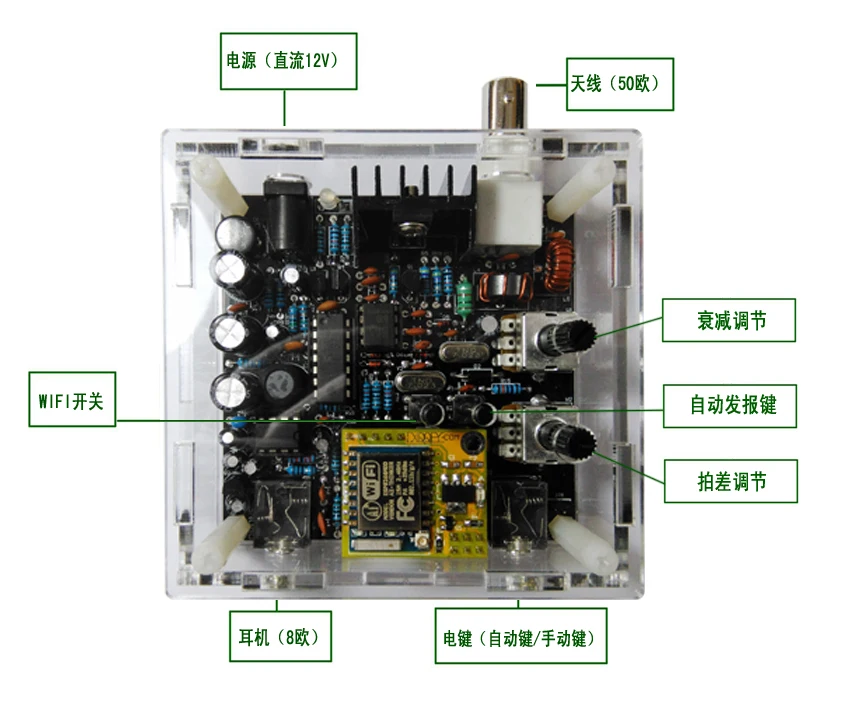

7,1, функция схема
7,2, ключ только для поддержки ручного keyphone без использования WIFI модуля. Использование WI-FI модуль, ручной и автоматический ключ поддержка, и, наконец, шорт-трек 3,5 мм штекер чехол идентификации ручной ключ, в противном случае, признание для автоматического ключа.
7,3, наушники выбрать наиболее распространенных 8 евро двухканальный наушники (наиболее распространенным и наиболее распространенным).
7,4 антенна является ключом коротковолновый радиоприемник, требуют использования частоты в течнии 7 МГц и Импеданс 50 Ом, в 1,5 постоянного волны антенны. Рекомендуется следующее.
7.4.1, антенна GP и вертикальная антенна заземления просты и просты в установке. Достаточное количество решеток может увеличить излучение, и эффективность сопоставима с эффективностью дипольных антенн. Не подходит для условий V, и других крупных монтажных антенн Yagi, арендаторов зданий (арендаторов четвертого этажа и выше), поскольку мы живём в здании в среднем слое на раме крыши, а не в антенне с ветчиной, уровень эрекции антенны GP должен быть лучшим выбором.
Красный: салатовый, красный, желтый, синий, фиолетовый, Радио: дозатор: удочка (9 метров), желтый (10 метров: проводов заземления), розовый: вибрационное (10,1 метров эмалированные)

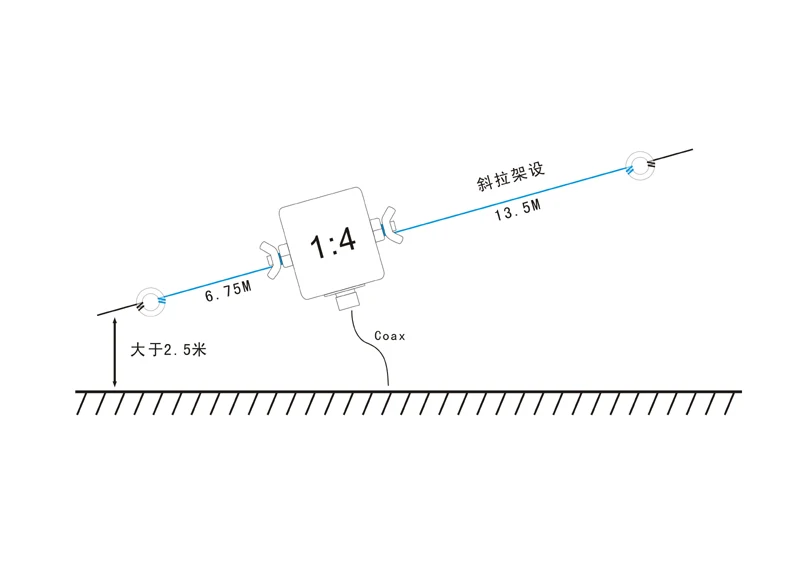

7.4.2, Winton антенна
Антенна Winton может хорошо работать в трех диапазонах 40m/20m/10m, работает в диапазоне 6m, но также имеет хорошую производительность. В зависимости от фактической среды, существуют различные способы эрекции.

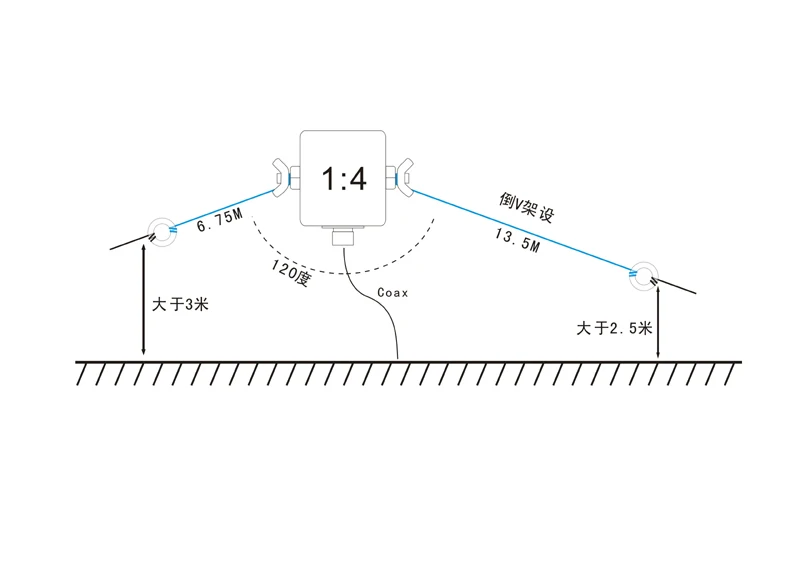

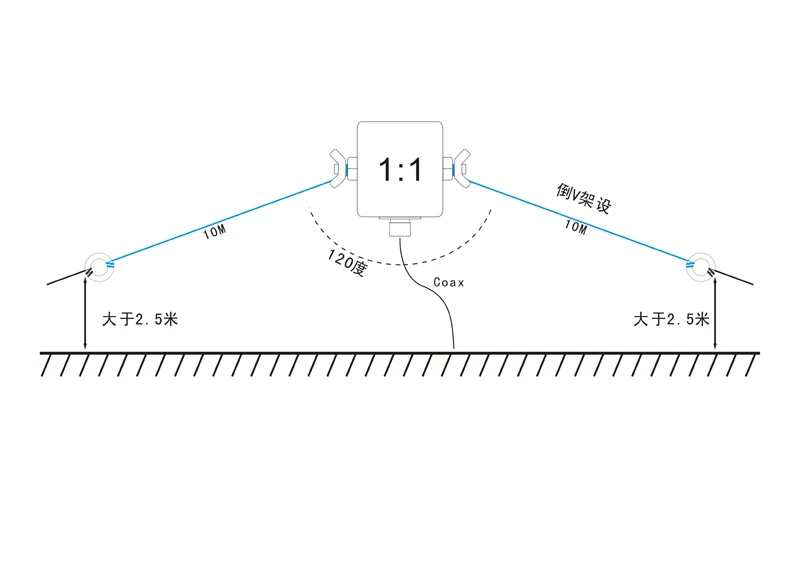

7.4.3, DP антенны
Антенна DP используется для связи, эффект связи на дальние расстояния очень хорош, использование 1:1 осциллятора балун, с обеих сторон длины волны 1/4, антенна очень распространена, главный V комплект.
7,5, использование WIFI модуля и мобильный телефон программного обеспечения.
7.5.1, загрузите мобильное приложение с http://www.lxqqfy.com/.
7.5.2, подключите WIFI модуль, потяните JP1 к крышке и радио.
7.5.3. Откройте свой мобильный телефон и подключите имя Wi-Fi & quot; LXQFY ******, пароль & quot; *********, 8 * случайных чисел.
7.5.4. Открытие приложения побудит подключение быть успешным, а полоса состояния ниже экрана покажет текущее состояние подключения.

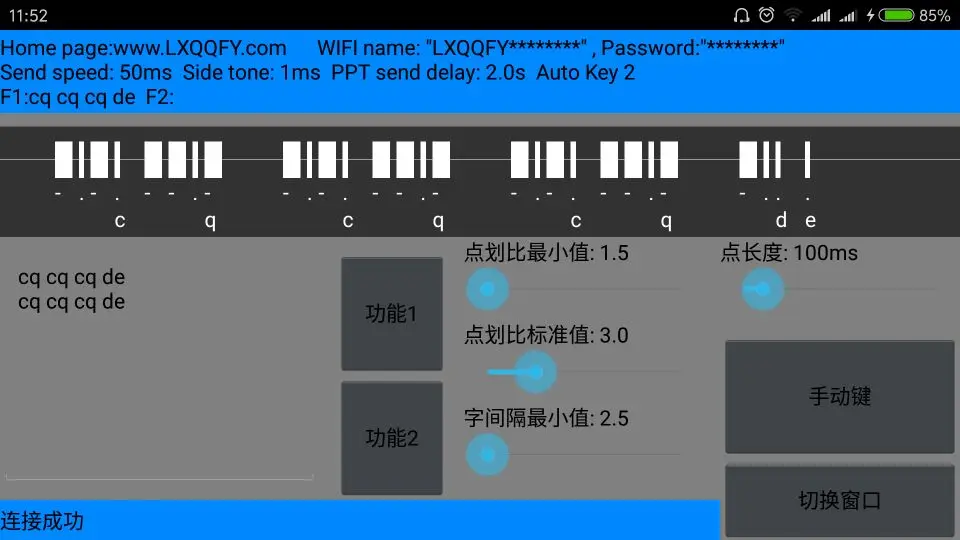

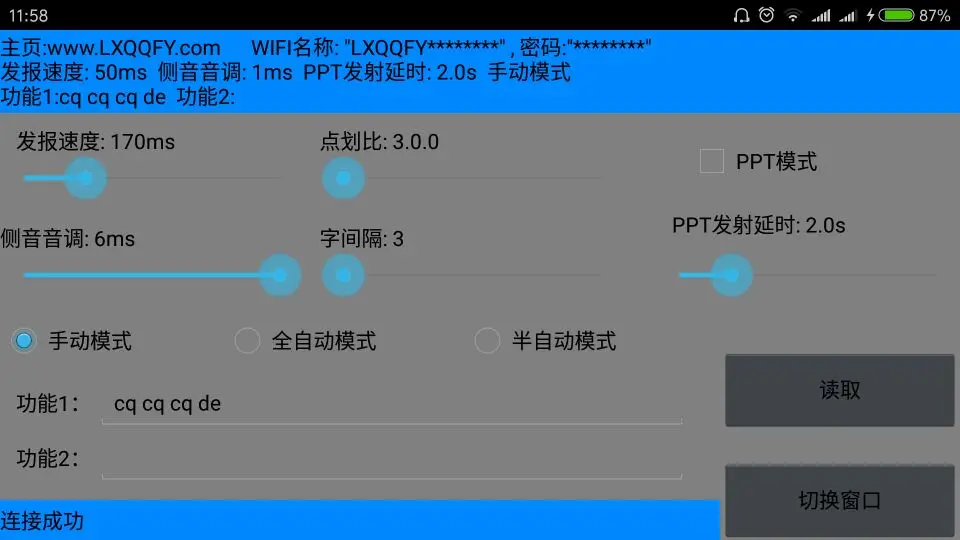

7.5.5. В операционном окне может отображаться Временная последовательность радиопередачи, код Морзе идентификации, информация об идентификации, а также передача может контролироваться.
7.5.5.1, в верхней синей полосе отображается информация о запросе, а в нижней синей полосе отображается состояние подключения.
7.5.5.2, в сером окне подсказки во второй строке показана Временная последовательность радиопередачи, серая Подсказка в третьей строке показывает код распознавания Морзе, И серая Подсказка в третьей строке показывает информацию о распознавании.
7.5.5.3, & quot; Ручной ключ & quot; Используется для управления ручной передачей радио, & quot; Функция 1 & quot; Функция 2 & quot; используется для автоматической передачи функциональных кодов, & quot; Переключение окна & quot; Используется для переключения между текущим операционным окном и перед установкой окна.
7.5.6, щелкнув тумблер, введите окно настройки для чтения и записи на радио.
7.5.6.1, скорость, автоматическая передача, минимальное время ломтика ручного ключа работает под управлением оборудования windows, радио расписание содержание справочное время.
7.5.6.2, & quot; Отправка & quot; Относится к обновлению радиостанции с текущей информацией и & quot; Сохранение & quot; Чтение & quot; Относится к новой информации радиостанции, & quot; Экономия & quot; Относится к изменению текущей информации, сохраненной на мобильный телефон, & quot; restoring & quot; Относится к информации, сохраненной на мобильный телефон.
8. СПИСОК КОМПОНЕНТОВ
1/4WФиксированное сопротивление
Постоянной ёмкости, универсальный конденсатор
R1 R2 R3 R4
10 в европейском стиле
C14 C15 C16 C17 C19
0,1 мкФ (104)
R19 R20
39 в европейском стиле
C8 C9 C10 C11 C12 C13
0,01 мкФ (103)
R21
200 в европейском стиле
C21
22pF(22)
R6 R7 R8 R9 R10
1K
C2 C3 C4
82pF(82)
R11 R12 R13 R14
10K
C1
0,47 мкФ (474)
R5
47K
C5 C6
470pF(471)
R15
100K
C7
0,047 мкФ (473)
R16 R17
150K
Индуктивность
R18
220K
L2
100mH (I-индуктор)
Электролитический конденсатор с алюминиевой крышкой
L3
1mH (цветной кольцевой индуктор)
CP2 CP3 CP4
1000 мкФ/16V
L4

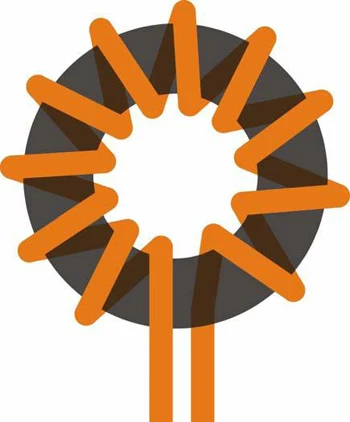

22uH (черное магнитное кольцо 11 витков)
CP1
100 мкФ/алюминиевая крышка, 25В
L5

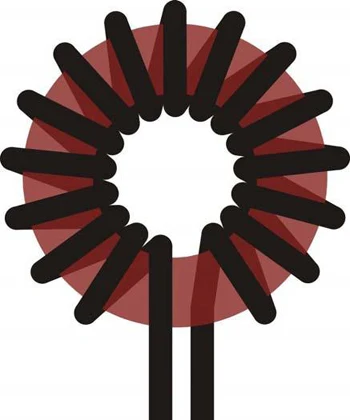

1uH (красное магнитное кольцо 16 поворотов)
CP5 CP6 CP7 CP8 CP9 CP11
10 мкФ/алюминиевая крышка, 25В
Интегральная схема
CP10
1 мкФ/с алюминиевой крышкой, 50В
U1
78L06
Транзистор
U2
NE602 (с сиденьем IC)
D1
2W10 (мост выпрямителя)
U3
LM386 (с сиденьем IC)
D3 D4 D5 D6
1N4148 (диод)
U4
74HC00 (с сиденьем IC)
D2
1N4001 (диод)
Кварцевый резонатор
Q2
2N7000 (полевой транзистор)
Y1 Y2
7,023 МГц
Q1
9018 (транзистор)
Переменное сопротивление
Q4
8050 (транзистор)
W1 W2
47K(473)
Q3
8550 (транзистор)
Другое компоненты
Q5
D882 (транзистор)
JP1
Корпус перемычки и pin-код
Печатная платаПечатная плата
J1
DC источника питания сиденье
0,5 ммЭмалированный провод раздел
J2
Сиденье Q9 (BNC)
Теплоотвод и винты (D882)
J3 J4
3,5 мм стерео разъем
51Европейский 2W Резистор как ложная нагрузка
S1 S2
Ключ
Набор из ракушек
Однорядные 5P двухрядные иглы 6P (WIFI модуль)
WI-FIМодуль (опционально)

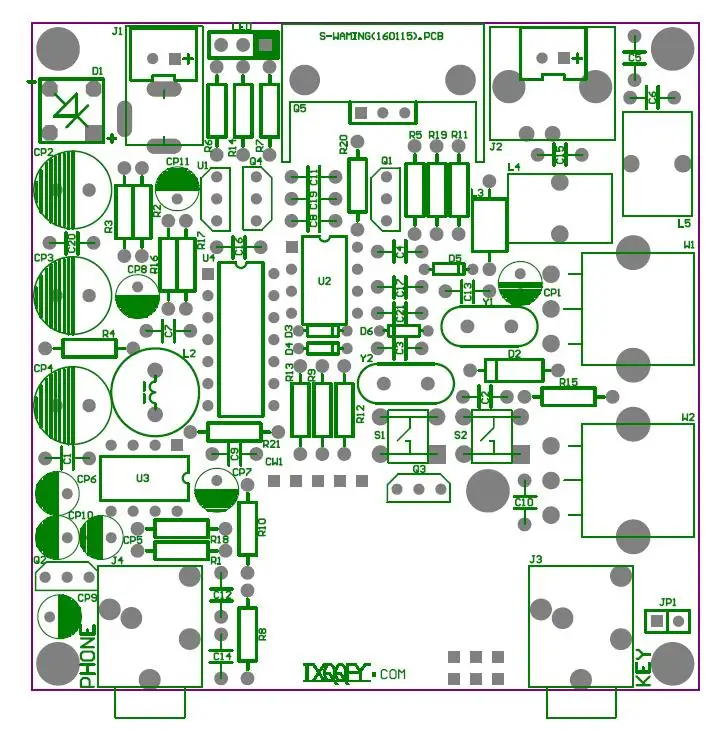

Разводка печатной платы схема

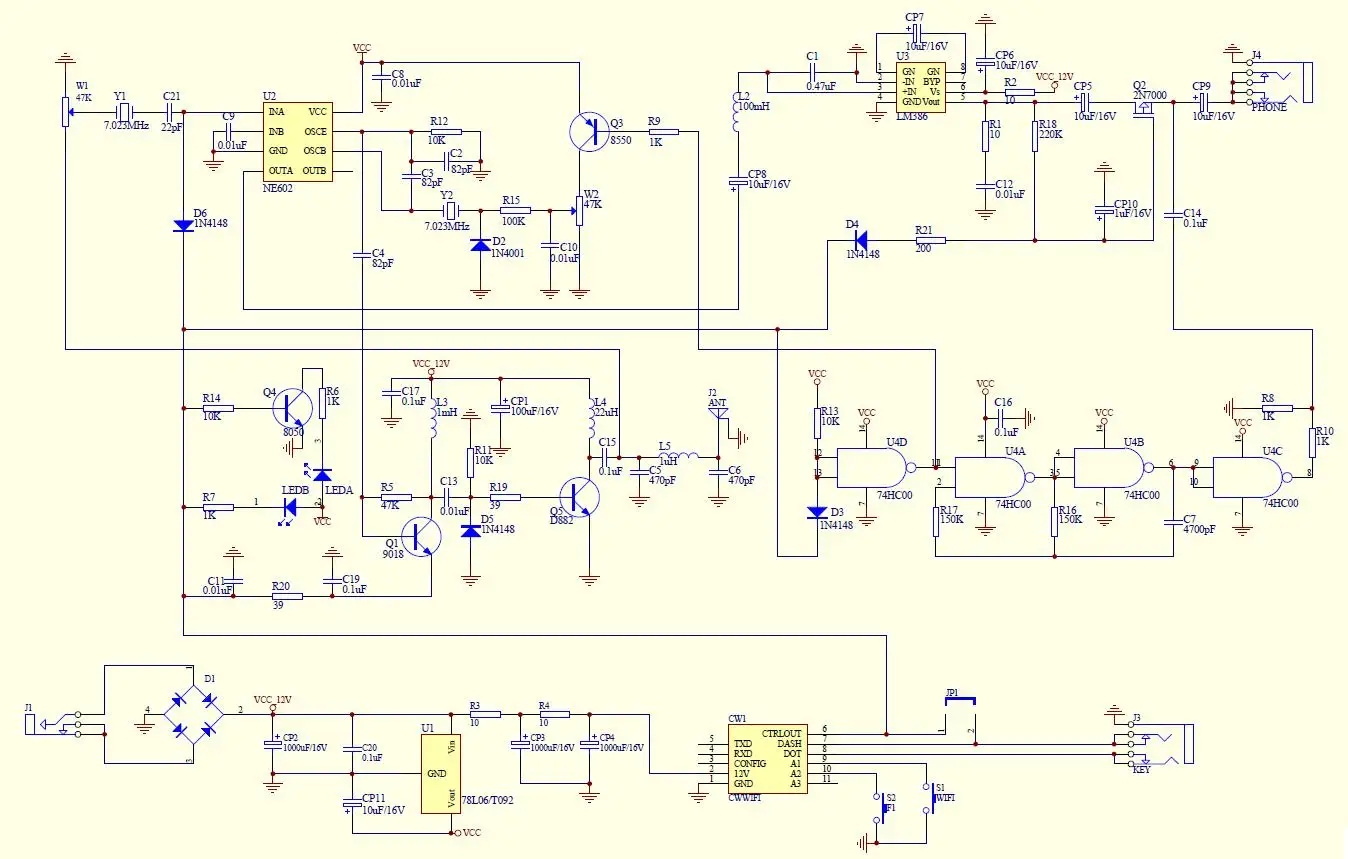

Схематичный рисунок
'
