Описание продукта:
Измеритель уровня, VU метр, небольшой Настольный усилитель мощности, схема
Пример японской компании Panasonic и DENON готовой машинной головки привода, а
Чип профессионального аудио усилителя.
Три характеристики:
1. Предназначен для тестирования уровня звука и проектирования интегрального микросхемы импорта,
Включает квадратный корень схемы сжатия динамического индекса (пример: вход 1 В, 1 в;
Вход 4 в, 2 в; Вход 9 В, 3 В) с учетом динамики и точности
Инструкция указка имеет умеренный размах, избегая небольшой указатель сигнала не перемещается,
Большой указатель сигнала с поддержкой состояния.
2, Нет независимого источника питания, источник питания напрямую от оригинала, по сравнению с
С TA7318P / TA7332P, снизить стоимость трансформатора, в то время как внутри шасси занимает
Меньше места, потому что половина, установка более удобная и гибкая.
3. Схема разработана, имеет следующие характеристики:
Введите схему фильтра 1ow-pass для фильтрации высокой частоты
Помехи, источник питания для суровых условий (например, автомобильная аудиосистема).
Выходная чувствительность регулируется, для различных спецификаций заголовка.
Наиболее распространенный источник питания 12VDC, простой в использовании в автомобиле устройства и ПК-компьютеров.
Имеет защиту от обратной полярности.
Активированная защита указателя от основания указателя загрузки, продлевает срок службы заголовка.
Применение 0,5 W галогенные лампы в металлической пленочные резисторы, большой запас мощности, чтобы обеспечить надежную и стабильную работу
Долгие часы.
Технические параметры:
[Чувствительность на входе]: 400 Гц входной звуковой сигнал с диапазоном цифрового мультиметра Fluke 8025B
Измерение переменного тока мВ, вход: 97мв, 39 измеритель уровня до + 3 дБ положения.
[Напряжение источника питания]: DC12V 0.12A.
[PCB Размеры]: 5,2 см X 6,3 см.
[Клеммы источника питания с подсветкой]: доступны DCl0 до 12 в 50 мА. Мощность для небольших ламп
Подсветка.
[Привод VU метр, измеритель уровня чувствительности]: Рекомендуемая чувствительность 500UA, 630 Европейский
Сопротивление. На данный момент лучший эффект демпфирования, эффект демпфирования уровня
Спецификации будут отличаться, потребность в дополнительных корректировках.
Описание: напряжение питания должно быть строгим для обеспечения 12VDC, l2VDC, хотя более
Кратковременная работа, но долгое время сгорит цепь защиты. Электропроводка подключения
Должно быть выполнено в режиме реального времени при повреждении, нанесенном человеком, не покрывается гарантией
Сбой.
Инструктируйте ионы для использования:

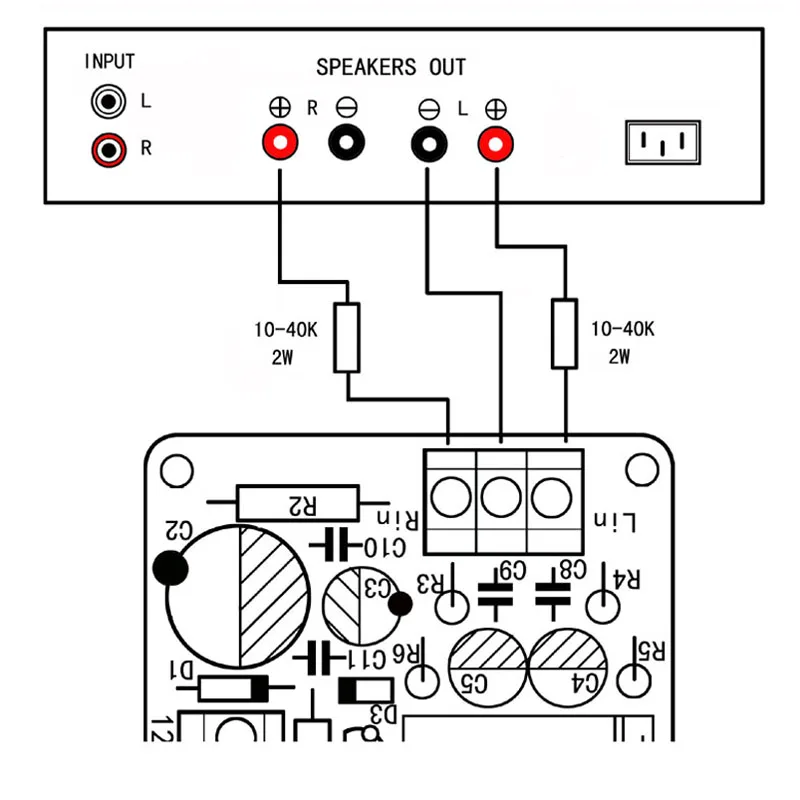

1, Входная секция:
Lin, 0, Rin, является аудиовыходным терминалом для CD аудиовыхода, подключенным влево
И на правый канал. Или выходной терминал, подключенный к первому входному терминалу
Этап выбора, первый не должен подключаться к выходному этапу или объему
Потенциометр.

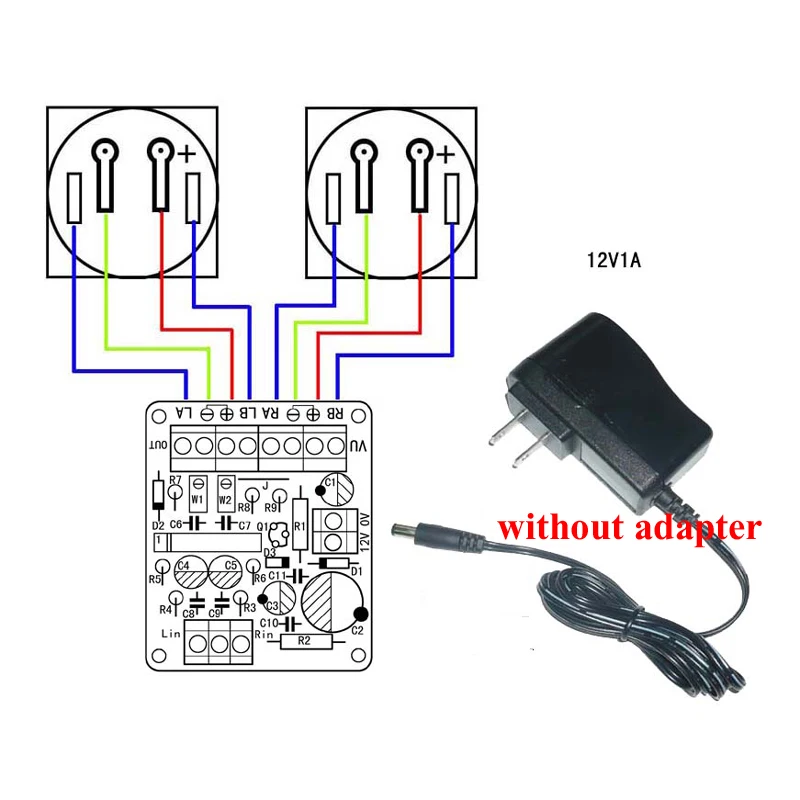

2, выходной раздел:
Два VU метра сторона "+" и "-" терминал как выход, соответственно, должны быть подключены к
Двухуровневый терминал «+» и «-».
Рекомендации по измерению уровня воды: 100 микроампер постоянного тока до 500 микроампер. Должен
Не превышает 1 мА.
Плата 2 500 Европейский синий 3296 серия потенциометра может регулировать чувствительность двух
Отдельно заголовок. По часовой стрелке, чувствительность может быть улучшена.

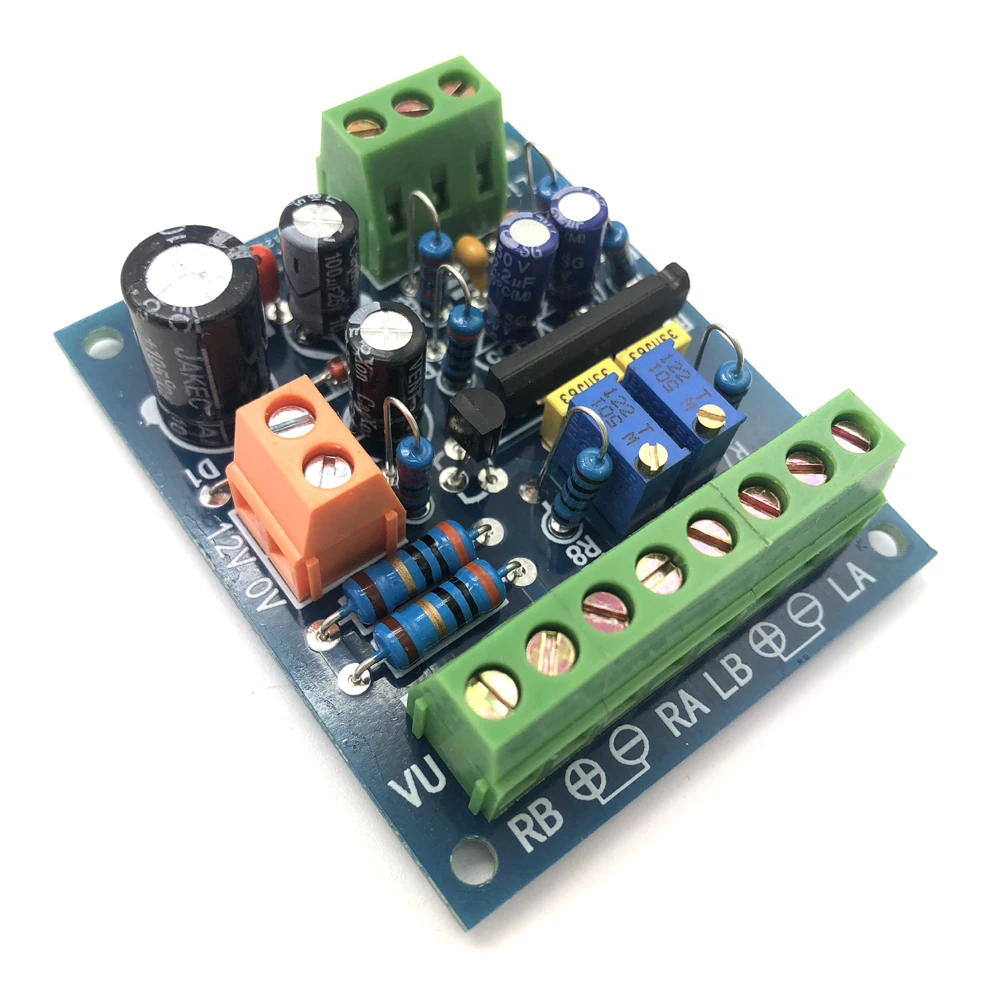

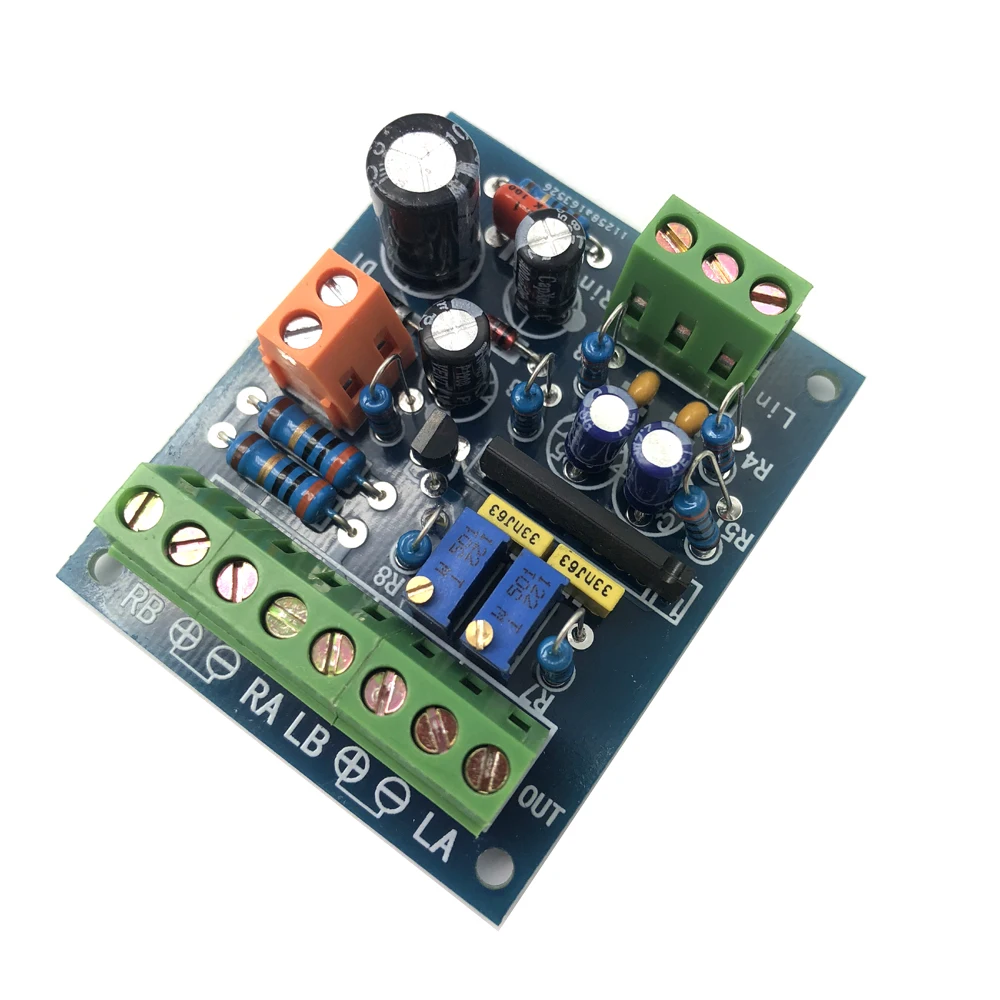

LA, LB для терминалов питания с подсветкой, RA, RB другого комплекта питания с подсветкой
Терминал поставки.
Посылка:

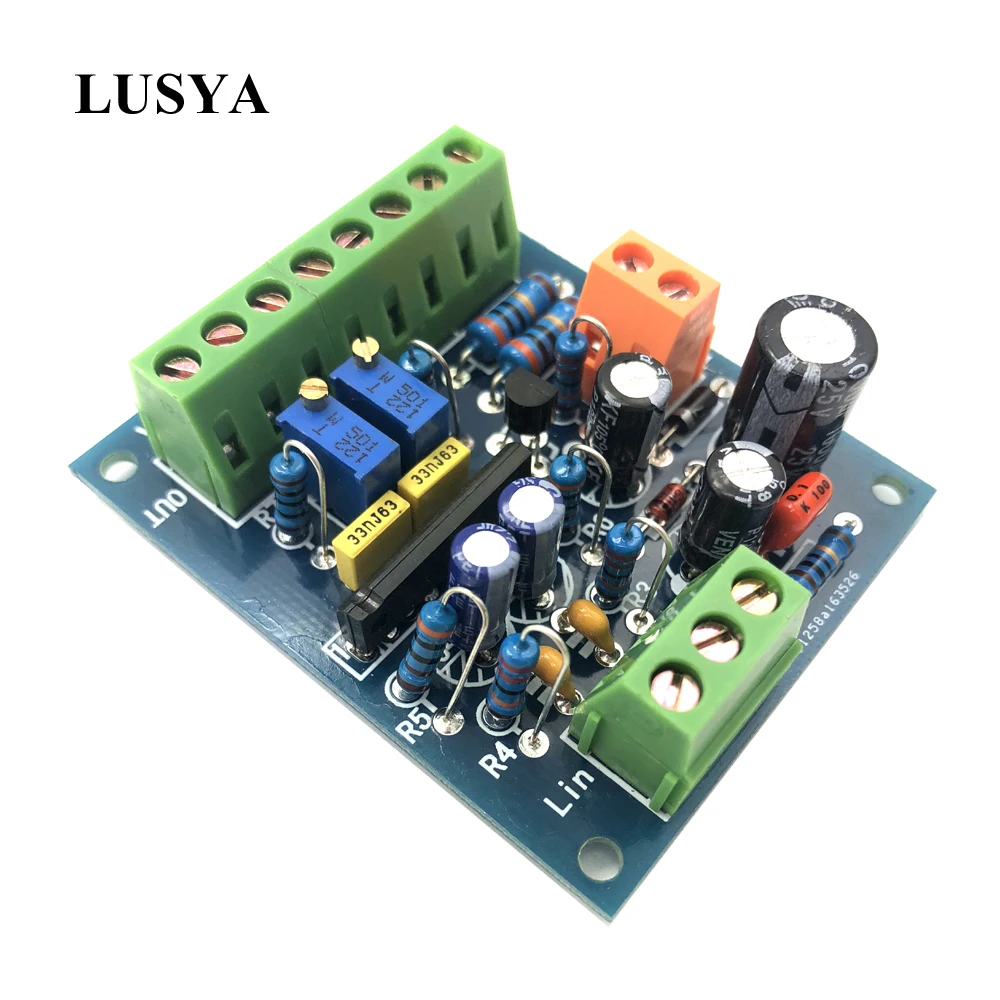

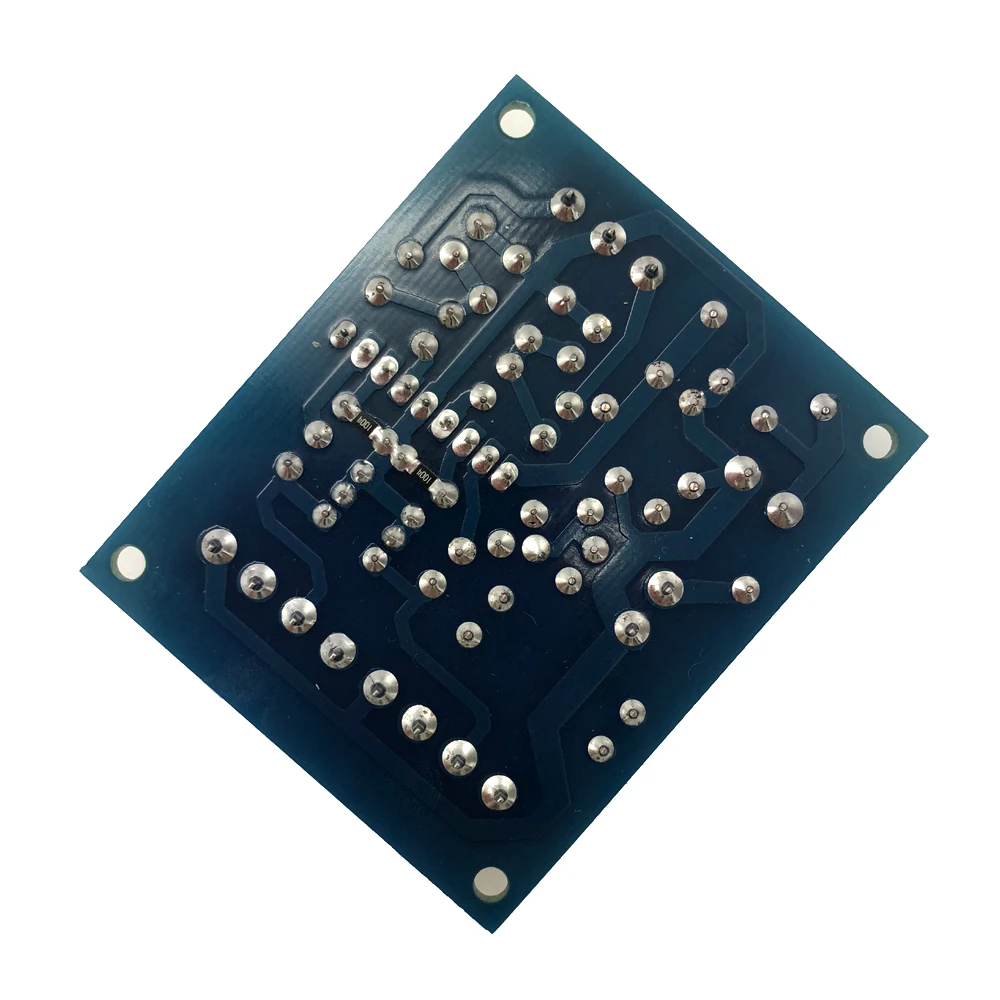

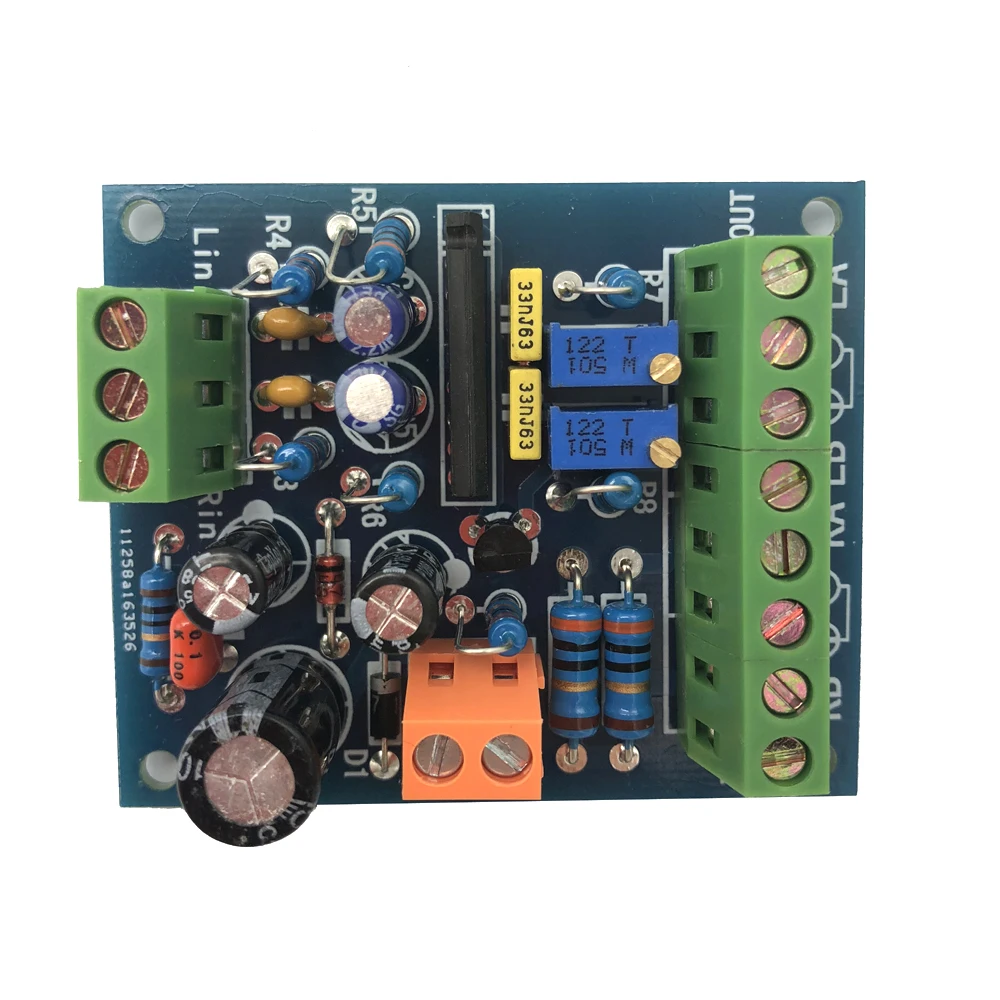

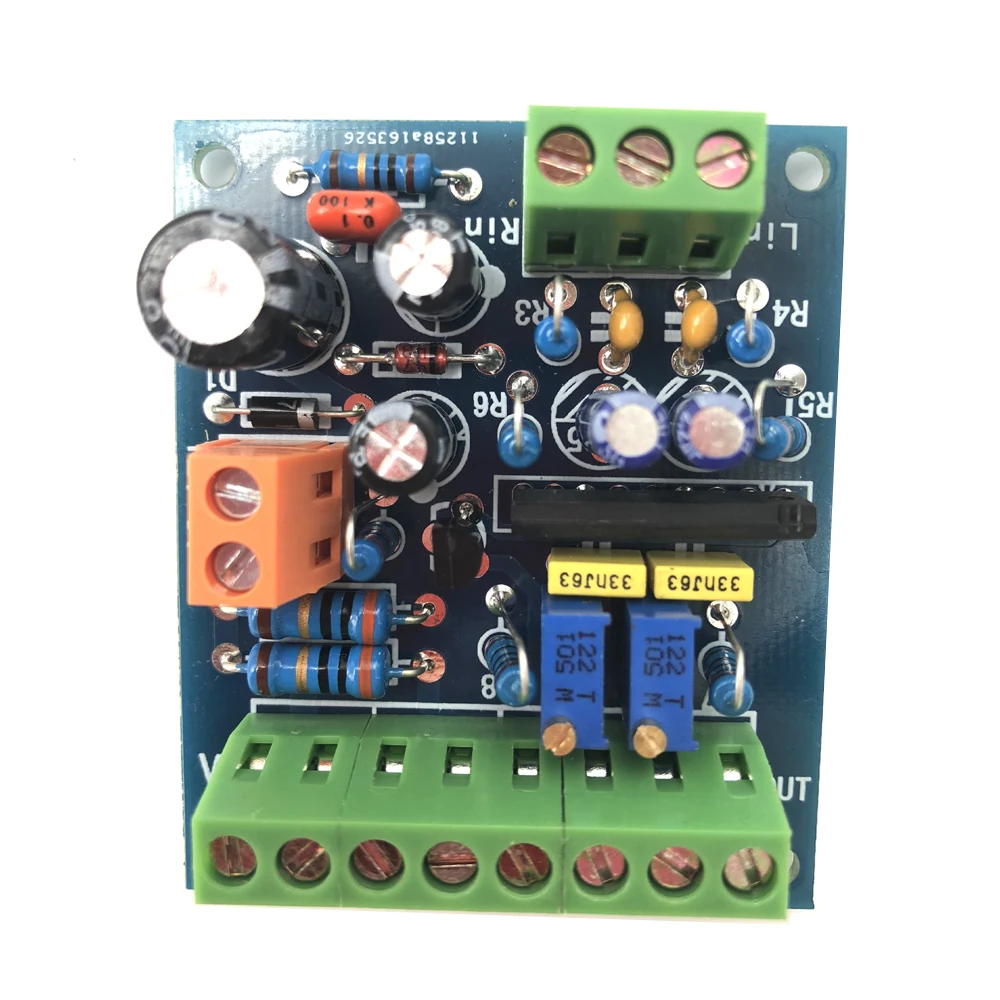

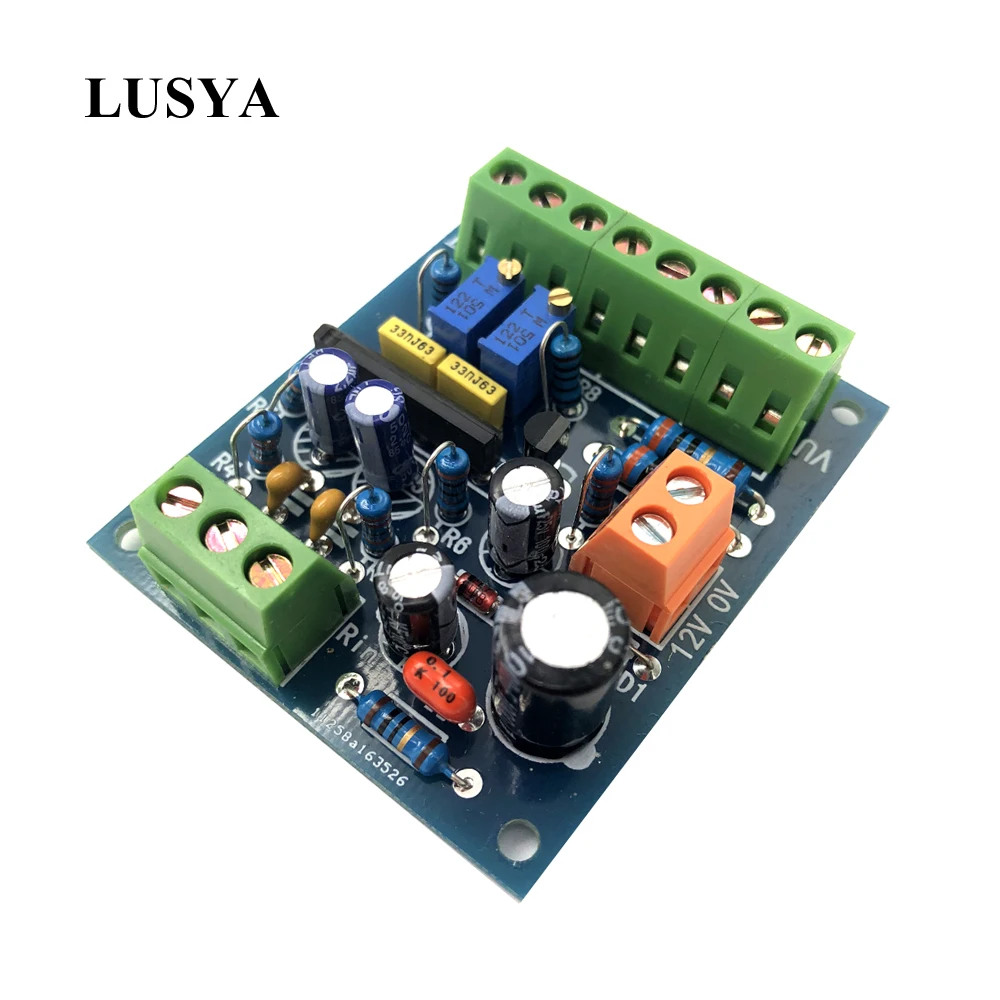

Плата драйвера VU Meter-1 шт.
