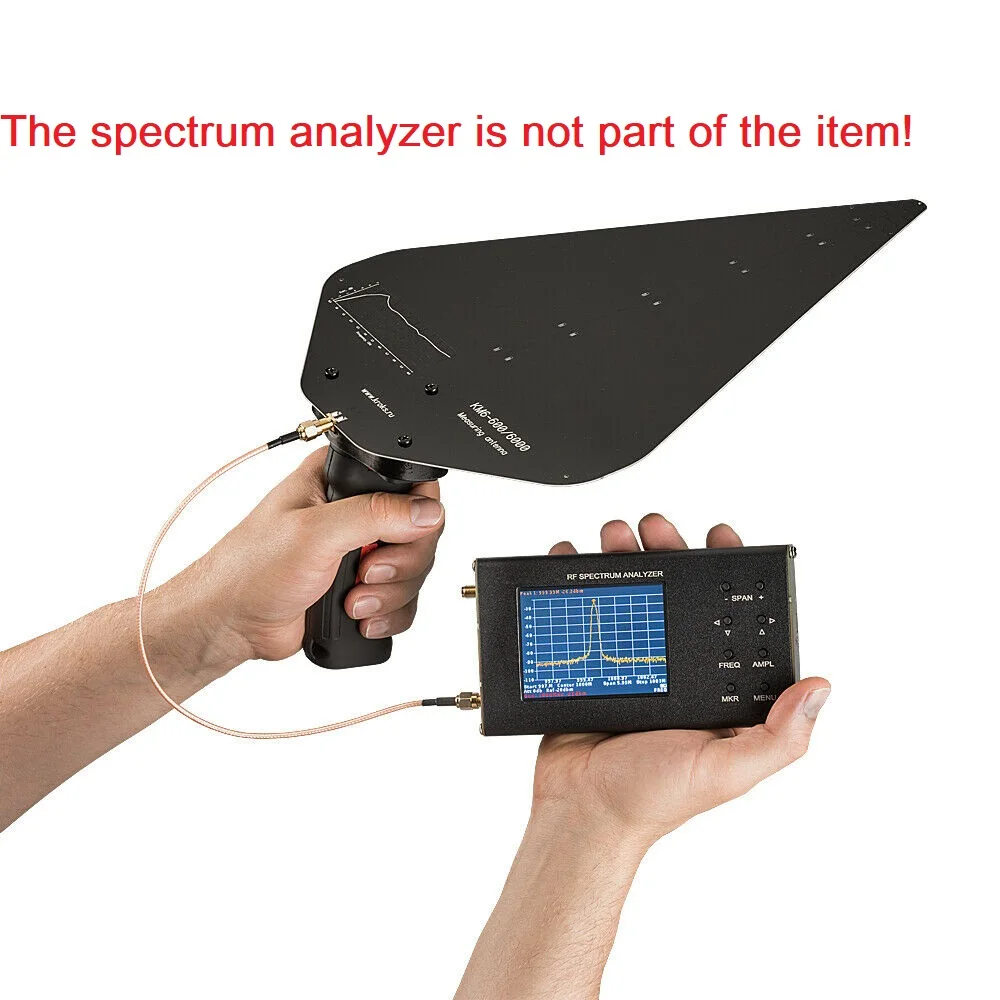

Внимание! Анализатор спектра не является частью товара!

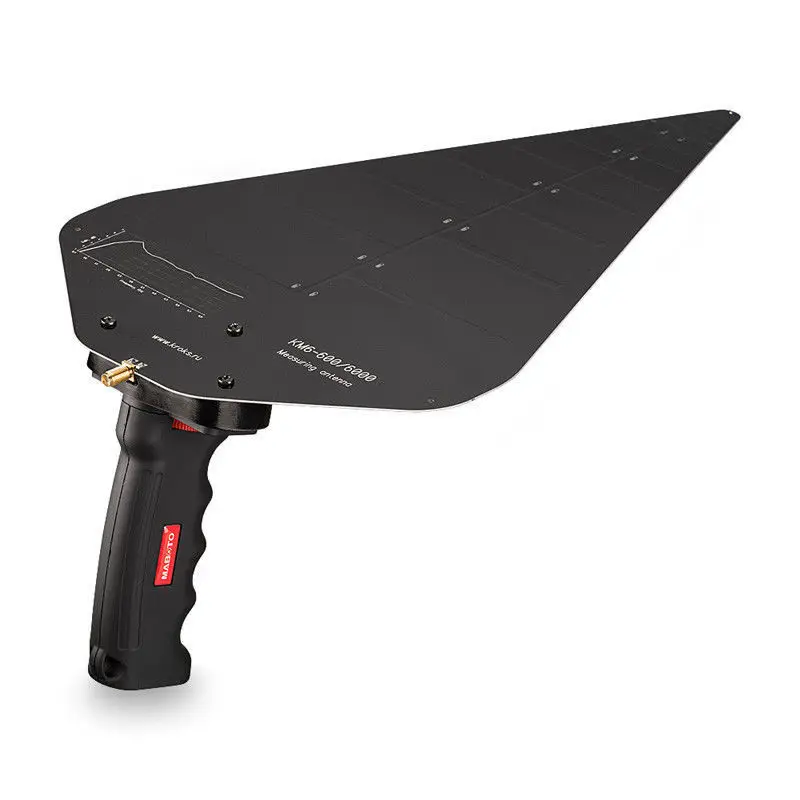

Направленная пассивная Логопериодическая измерительная антенна KM6-600/6000 с усилением до 6 дБ. Он предназначен для выполнения радиочастотных измерений (Измерение интенсивности поля и пикового (амплитудного) направления обнаружения источников электромагнитного излучения).
Работает в диапазоне частот от 600 МГц до 6000 МГц
Широкий рабочий диапазон антенны позволяет производить измерения уровня сигнала всех общих технологий и стандартов.
2G (EDGE, GPRS на GSM 900, GSM 1800)
3Г (UMTS 900, UMTS 2100)
4G (LTE 800, LTE 1800, LTE 2600), YOTA
Wi-Fi 2400 (IEEE 802,11 b, g, n)
Антенна имеет регулируемое усиление в рабочем диапазоне частот. Рекомендуется для изучения электромагнитной среды в комплекте сАнализатора спектра.

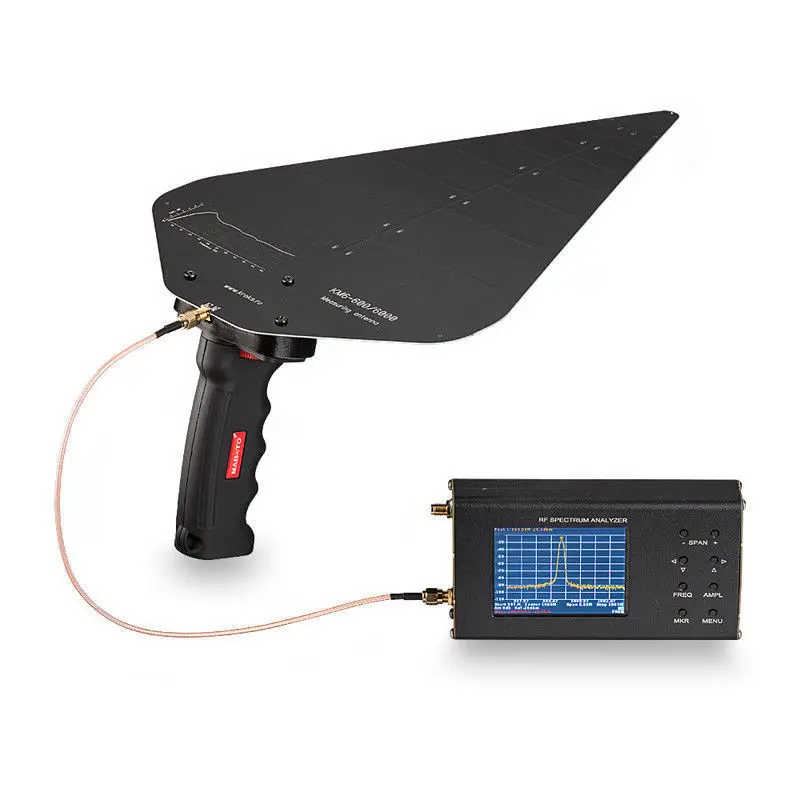

Pigtail для подключения к спектру анализатора или другому приемному устройству входит в поставку.
С помощью измерительной антенны Возможно выполнение следующих работ:
Измерение плотности потока энергии
Анализ радиочастотной среды;
Направить антенну на базовую станцию;
Для обнаружения источника сигнала или помех;
Для анализа параметров работы бустера и ретранслятора.
Создание электромагнитного поля с заданной плотностью
Измерение параметров антенны различных типов
Измерение параметров электромагнитной совместимости радиоэлектронных средств
Мониторинг электромагнитной среды
Направление поиска источников электромагнитного излучения
Особенности:
Небольшой вес и удобная эргономичная ручка уменьшают усталость оператора;

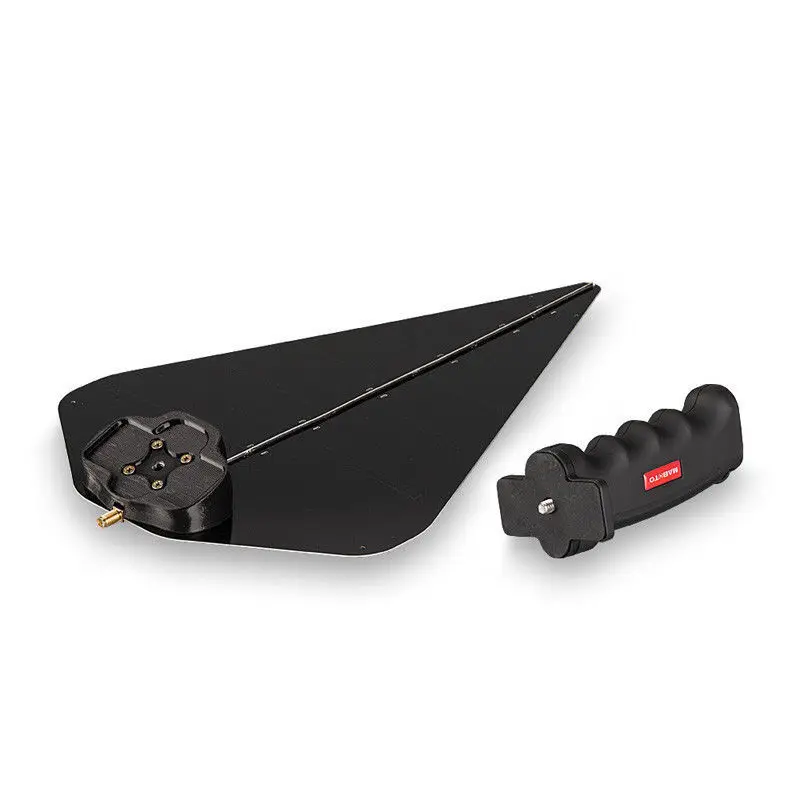

Съемная ручка и держатель упрощают хранение и транспортировку антенны;
Для сборки антенны не требуется специальный инструмент.
Характеристики
Размеры (Длина x Ширина x высота) - 365x220x30 мм (без ручки)
Размеры (Длина x Ширина x высота) - 365x220x140 мм (с ручкой)
Рабочий диапазон частот-600 МГц-6000 МГц

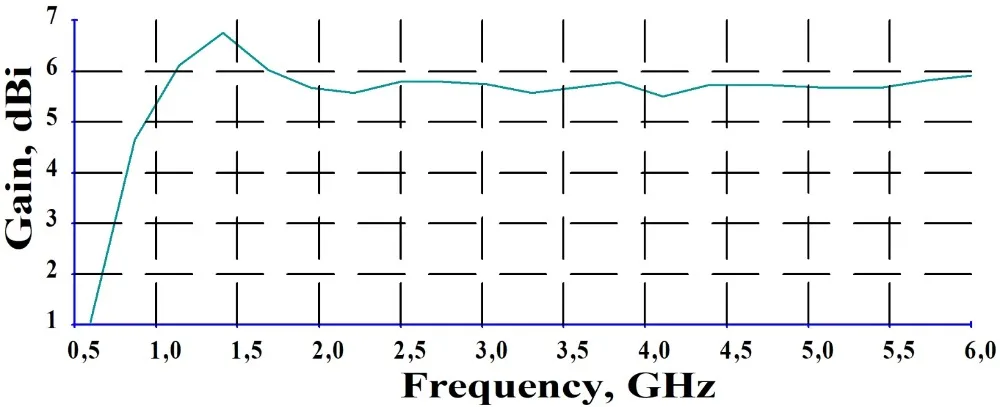

Коэффициент усиления антенны-от 1 дБ (A) до 6,5 дБ
SWR в диапазон рабочих частот-не больше, чем 2,2
Поляризация-линейный
Входное сопротивление-50 Ом
Разъем-SMA-female
Оборудование:
Антенна со съемной ручкой
Pigtail SMA (папа) -SMA (папа) 0,5 м длиной от кабеля RG58
Упаковка
Товары могут немного отличаться от изображений без изменения их характеристик и производительности.
Внимание! Анализатор спектра не является частью товара!
