Mega328 M328 LCR-T4 12846 ЖК-цифровой измеритель транзисторов, измеритель подсветки диодов, триодов, емкости, ESR Meter MOS/PNP/NPN L

Описание

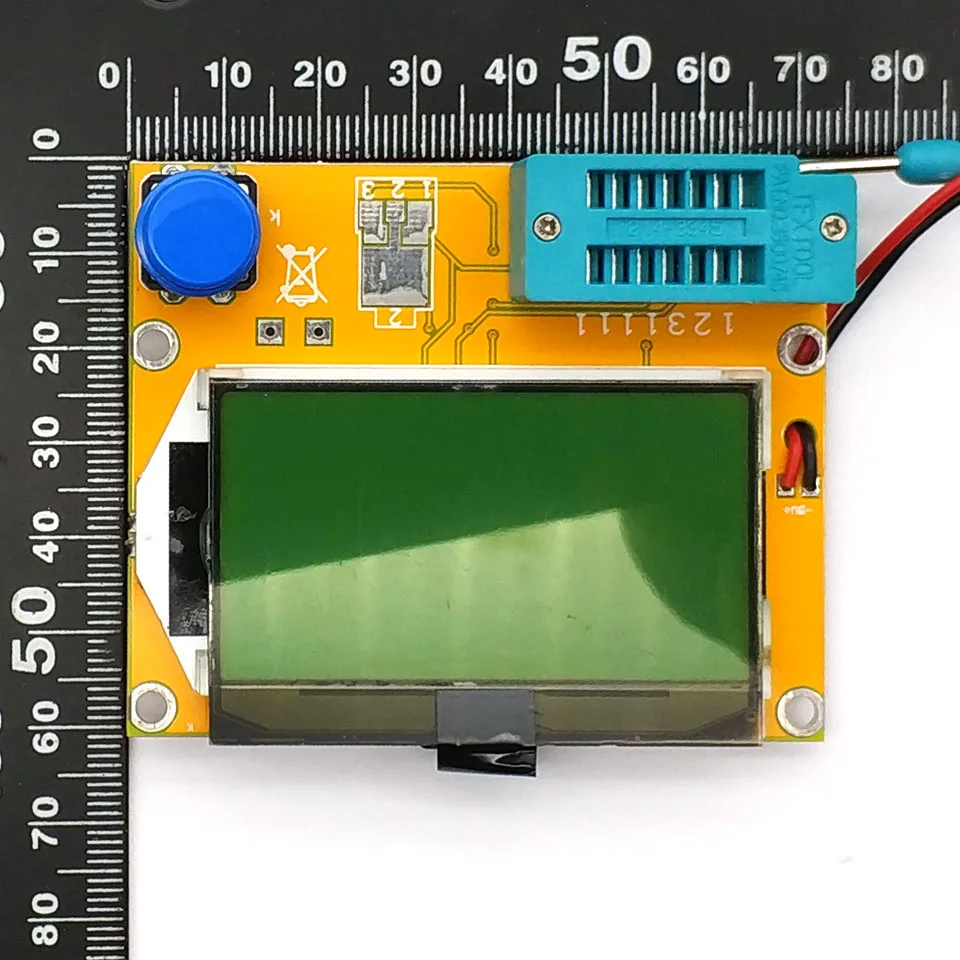

Размер печатной платы: 63*71 мм

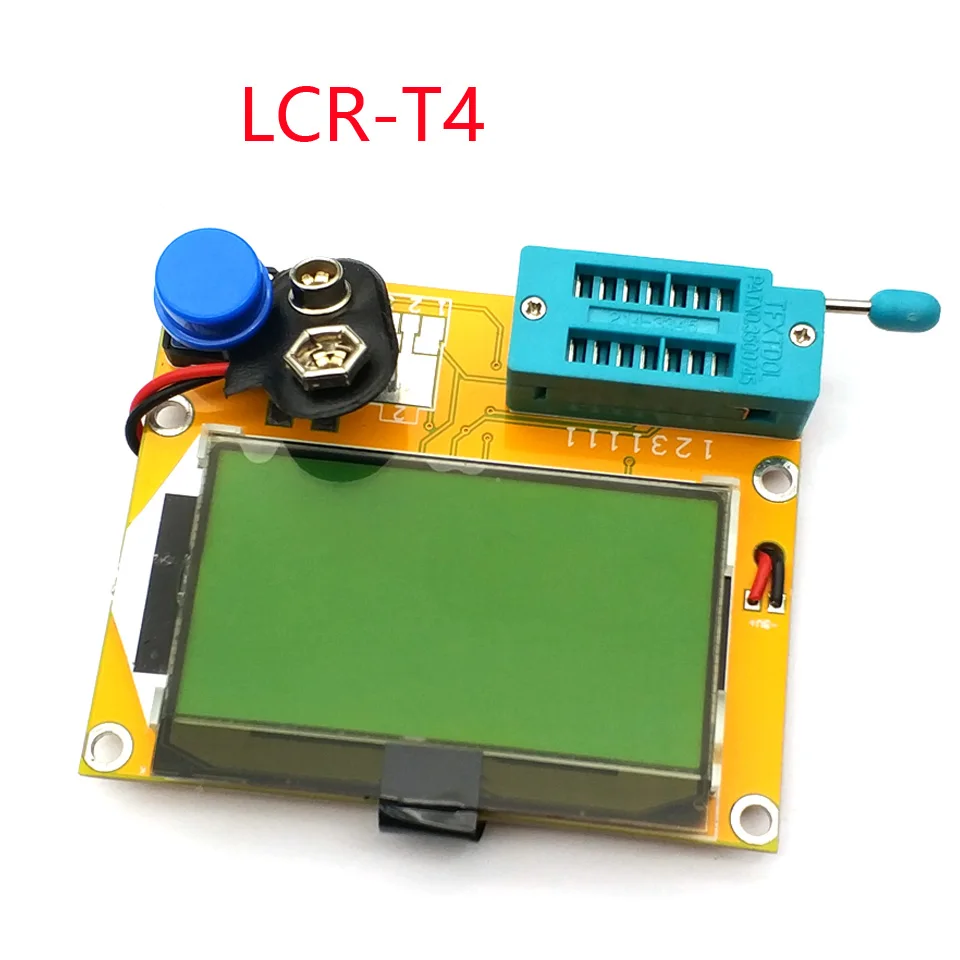

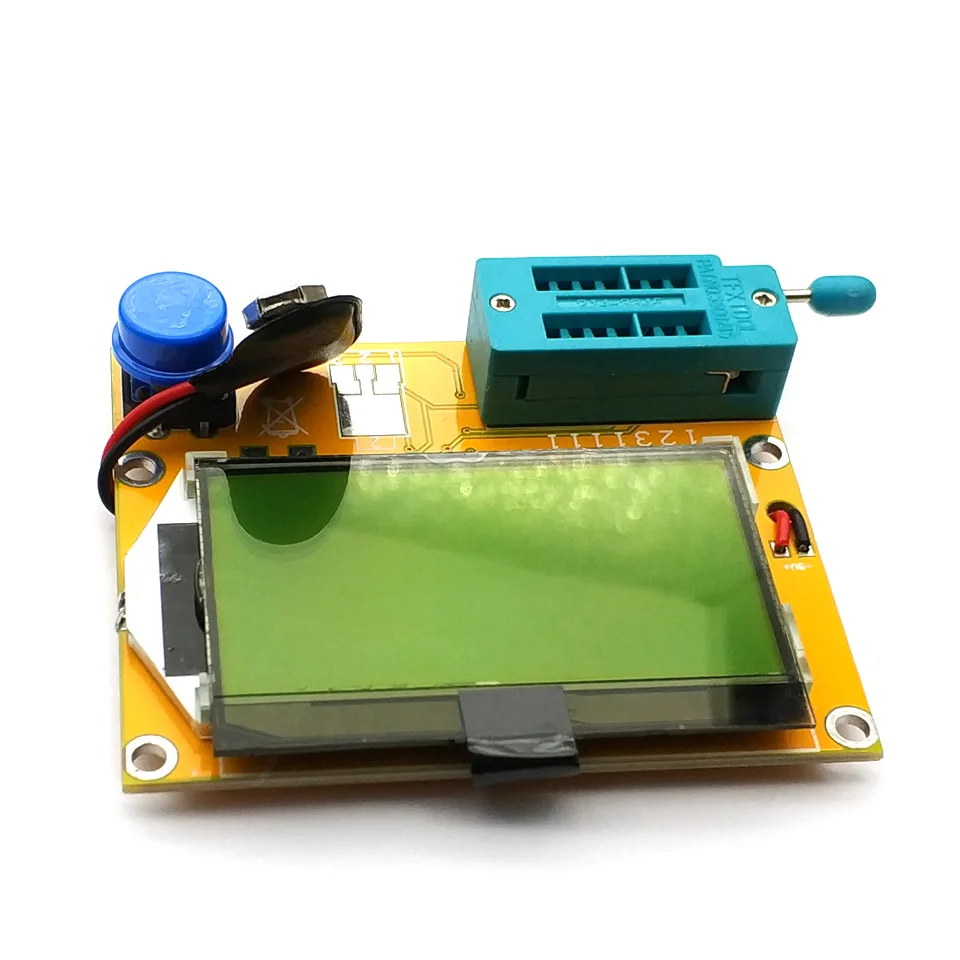

LCR-T4 Графический многофункциональный сопротивление тестера + конденсатор + Диод + Тиристор + индуктивность + транзистор + МОП трубка

ЖК-дисплей для ЖК-монитора 12864 с подсветкой, цвет подсветки обычно желто-зеленый.

Источник питания для ламинированной батареи 9 В. Если источник питания длительное время, вы можете использовать две литиевые батареи, состоящие из аккумулятора 8,4 в.

Особенности

* Новая функция определения пускового напряжения

* Автоматическое обнаружение транзисторов NPN и PNP, N-канального и P-канального МОП-транзистора, диодов (включая двойные диоды), тиристоров, транзисторов, резисторов, конденсаторов и других компонентов,

* Автоматически проверяет контакт компонента и отображает его на ЖК-дисплее

* Может определять коэффициент усиления и основание транзистора, защитный диод полевого транзистора и т. д. определить прямое напряжение смещения эмиттерного транзистора

* Измерьте пороговое напряжение затвора и емкость затвора полевого МОП-транзистора

* Дисплей с 12864 ЖК-дисплеем (128*64 символа)

* Высокая скорость тестирования, действует для тестирования компонентов: 2 секунды (за исключением больших конденсаторов, большие измерения емкости также занимают много времени, время измерения 1 минута является нормальным)

* Ключевая операция, тест загрузки, ключ к получению.

* Режим выключения питания: менее 20 на

* Функция автоматического отключения, вы можете избежать ненужных трат, сэкономить заряд батареи, продлить срок службы батареи.

******* Следующие функции для версии M8 и версии M168 отличаются **** выбирайте в соответствии со своими потребностями *********

1. Используются микроконтроллеры ATmega8, ATmega168 или ATmega328.

2,2x16 символов ЖК-дисплей.

3. Ключевое управление, Автоматическое отключение питания.

4. Ток Отключения составляет всего 20 на, поддерживается работа от аккумулятора.

5. Недорогая версия без кристалла, поддержка автоматического выключения. Версия программного обеспечения 1,05 k ATmega168 или ATmega328 при отсутствии измерений в режиме сна для снижения энергопотребления.

6. Автоматическое обнаружение биполярных транзисторов PNP и NPN, N, P-канального МОП-транзистора, JFET, диодов, двойных диодов, тиристора SCR.

7. Автоматически определяет расположение контактов.

8. Измерьте коэффициент усиления тока биполярного транзистора и пороговое напряжение распределения выбросов.

9. Транзисторы Дарлингтона могут быть идентифицированы высоким пороговым напряжением и высоким коэффициентом усиления тока.

10. Обнаружение биполярного транзистора, защитных диодов МОП-транзистора.

11. Измерьте пороговое напряжение и емкость затвора полевого МОП-транзистора.

12. Поддерживает отображение двух резисторов, четырех цифр и единиц измерения. Отображаемый символ сопротивления подключен на обоих концах номера щупа тестера (1-3). Так что потенциометр также можно измерить. Если потенциометр настроен до конца, тестер не может отличить середину и оба конца штифта.

13. Разрешение измерения сопротивления составляет 0,1 Ом, а измеренное значение составляет 50 мОм.

14. Может обнаруживаться и измеряться конденсатором. Отображаются четыре цифры и единицы измерения. Значение может быть от 25 пФ (8 МГц, 50 пФ @ 1 МГц) до 100 Мф. Разрешение до 1 пФ (@ 8 МГц).

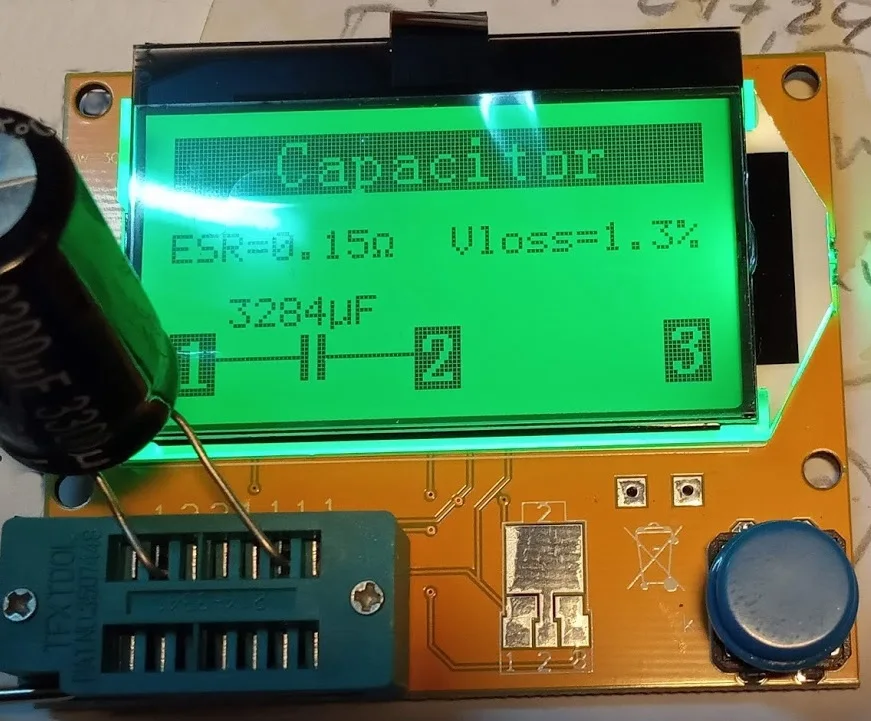

15. Эквивалентная последовательная емкость сопротивления (ESR) конденсатора выше 2 мкФ может быть измерена. Разрешение составляет 0,01 Ом и показывает двузначное значение. Эта функция требует как минимум 16K flash ATMEGA (ATmega168 или ATmega328).

16. Вы можете отображать правильное направление для обоих диодов. Кроме того, отображается прямое падение напряжения.

17. Светодиодное Обнаружение диода, прямое падение напряжения намного выше, чем обычно. Двойные светильник излучающие диоды определяются как двойные диоды.

18. Диоды стабилизатора могут быть обнаружены, если напряжение обратного пробоя ниже 4,5 В. Это будет показано как два диода, которые могут определяться только напряжением. Щуп вокруг символа диода такой же, в чехле которого можно определить диод по истинному напряжению диода при пороговом напряжении около 700мв!

19. **** в этом году, чтобы понять, не повернули ****

Если обнаружено более 3 диодных частей, создайте несколько диодов, которые показывают другое неисправное сообщение. Это произойдет, только если диод подключен ко всем трем датчикам и по крайней мере один-диод. В этом чехле следует подключить только два датчика и начать измерение снова, один за другим.

20. Измерьте значение емкости одного диода в обратном направлении. Биполярные транзисторы также можно измерить при подключении базы к коллектору или эмиттеру.

Двадцать один. Только одно измерение необходимо, чтобы найти полное соединение моста.

Двадцать два. Значения ниже 25 ПФ обычно не обнаруживаются, но могут быть подключены параллельно с диодом или как минимум конденсатором 25 ПФ. В этом чехле необходимо вычесть часть параллельного значения конденсатора.

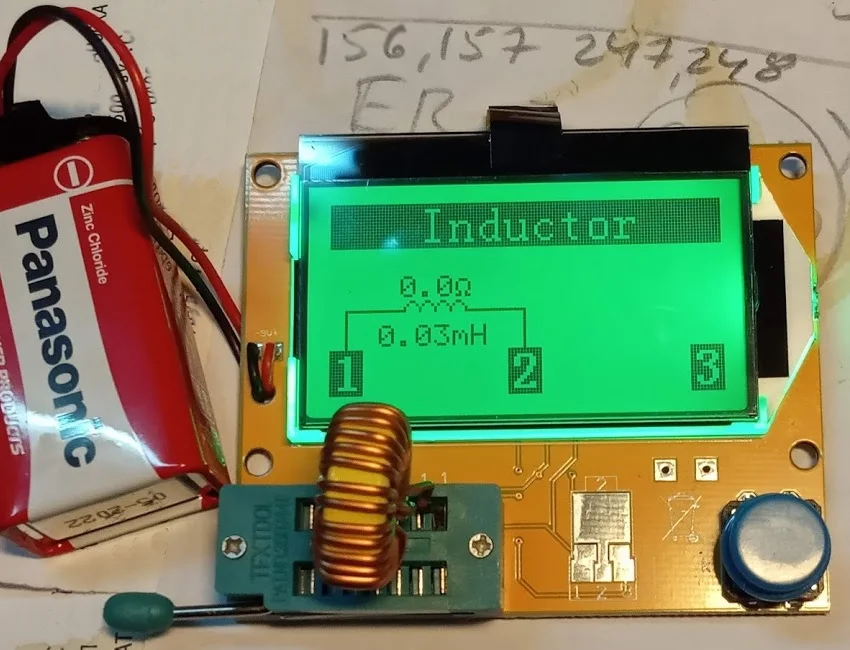

Двадцать три. Сопротивление ниже 2100 Ом будет измерять индуктивность, если ваш ATMEGA имеет флэш-память не менее 16K. Диапазон будет варьироваться от 0: 01 мгн до более 20 часов, но точность не очень хорошая. Результаты измерений показывают только соединение одного компонента.

Двадцать четыре. Время тестирования составляет около двух секунд, и только измерения емкости и индуктивности займут много времени.

25. Программное обеспечение может установить количество измерений до автоматического выключения питания.

26. Встроенная Функция самотестирования с дополнительной проверкой сигнала 50 Гц на точность тактовой частоты и ожидание звонков (ATmega168 и ATmega328).

27. Опциональное сопротивление выхода порта калибровки оборудования и измерение возможности самотестирования нулевого смещения (ATmega168 и ATmega328). Конденсатор От 100 нФ до 20 мкФ необходимо соединить между контактом 1 и контактом 3, чтобы компенсировать смещенное напряжение Аналогового компаратора. Это может уменьшить погрешность измерения конденсаторов выше 40 мкФ. С помощью того же конденсатора найдено Опорное напряжение внутренней коррекции напряжения для регулировки усиления внутреннего опорного измерения ADC.

Если тестовый ток превышает поддерживаемый, можно обнаружить тиристор и двунаправленный Тиристор. Но некоторые полупроводниковые Тиристоры и двунаправленные Тиристоры имеют более высокий пусковой ток, чем ток, который может дать тестер. Доступный тестовый ток составляет всего около 6 мА! Обратите внимание, что все функции используются только для микроконтроллеров с большим количеством программной памяти, таких как ATmega168.

Может отображаться напряжение аккумулятора

Посылка входит

1 шт. Mega328 LCR-T4 12846 ЖК-цифровой тестер транзисторов

Вопросы еще не задавались...

Condition
New
Output
infrared Light
Type:
sensor Module
Usage
Luminosity Sensor
Вес логистики
0.065
Каждая упаковка
1
Минимальная единица измерения
100000015
Название бренда
SZEKS

Номер модели
Mega328
Продано В
sell_by_piece
Происхождение
Китай
Размер логистики - высота (см)
5
Размер логистики - длина (см)
13
Размер логистики - ширина (см)
8
Совместимая марка/модель
Нет

Отзывы покупателей

O***a

Страна: RU Доставка: Cainiao Standard For Special Goods 16.03.2021

Товар прибыл быстро. Полностью работоспособен. Спасибо.

A***S

Страна: KZ Доставка: Singapore Post 07.12.2020

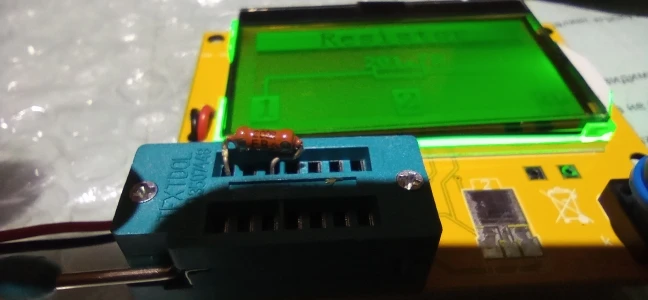

Я отчасти доволен покупкой, товар целый это раз хотя упаковка была помятой, так касательно замеров резистор 200ом показал 201 это видно на фото товар в Казахстан пришол быстро сроки неудивительно большие для нашего поселка ну суть товар годный советую продавца.
