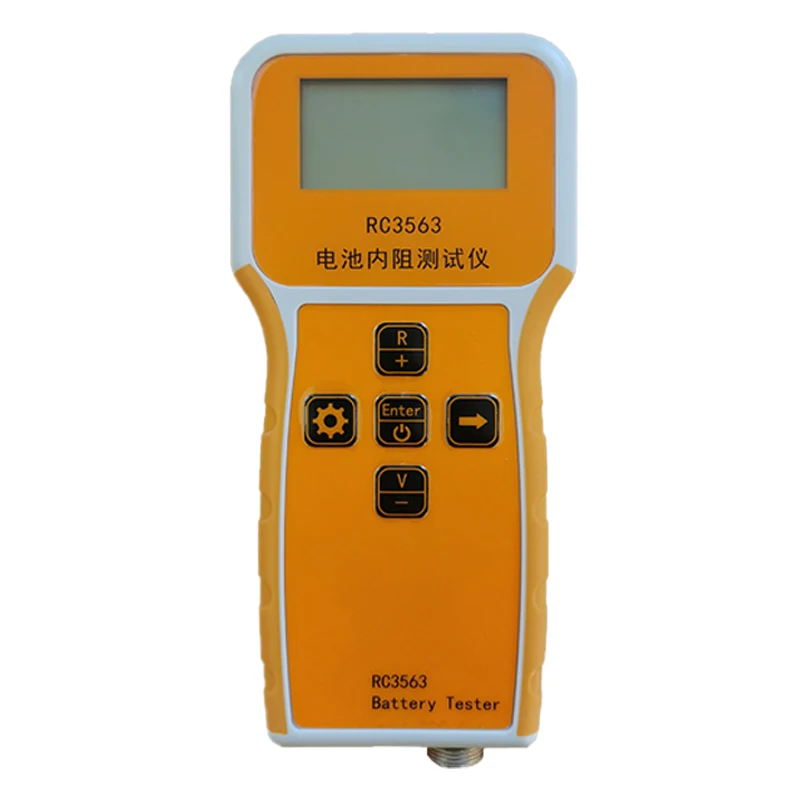

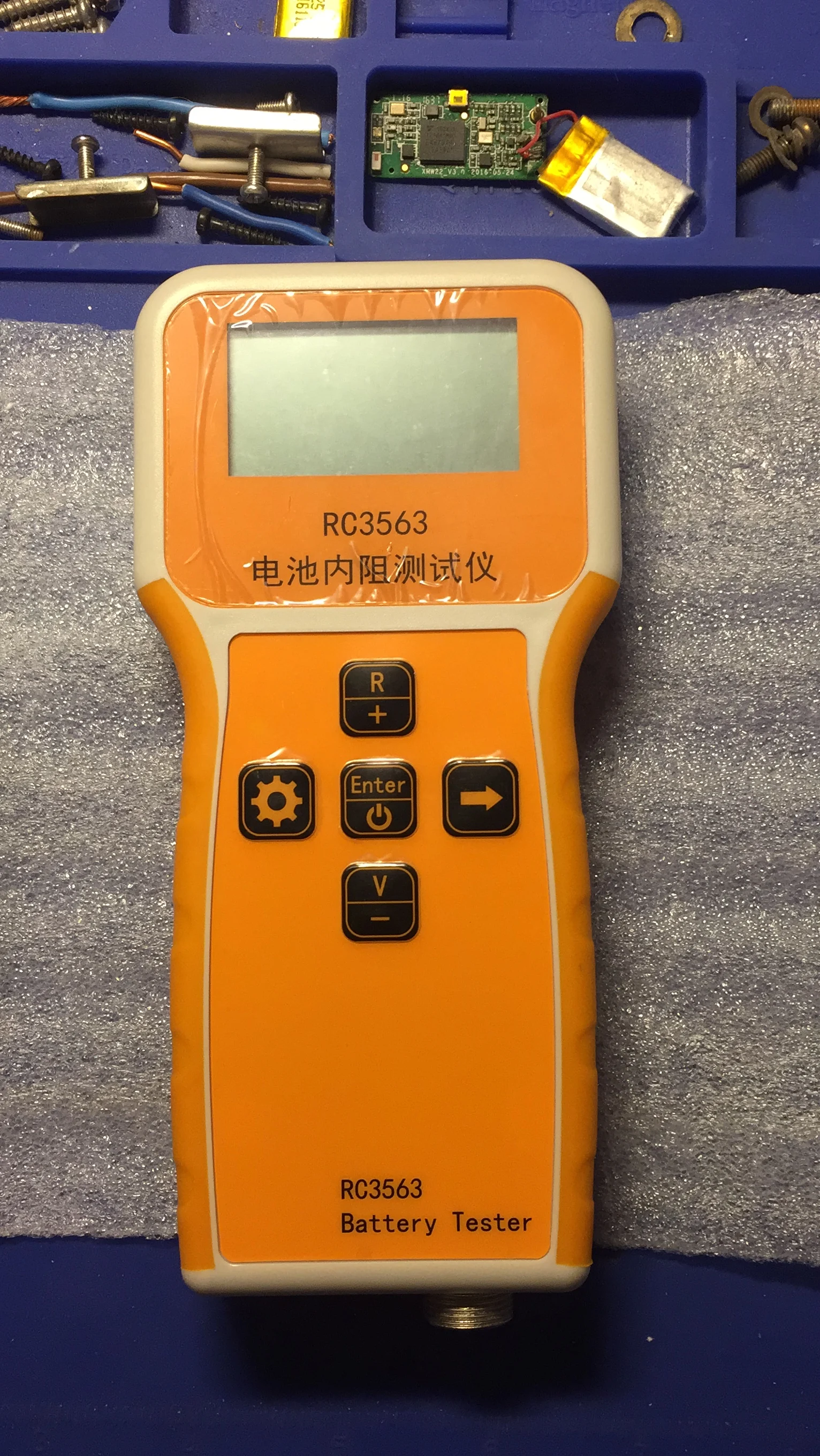

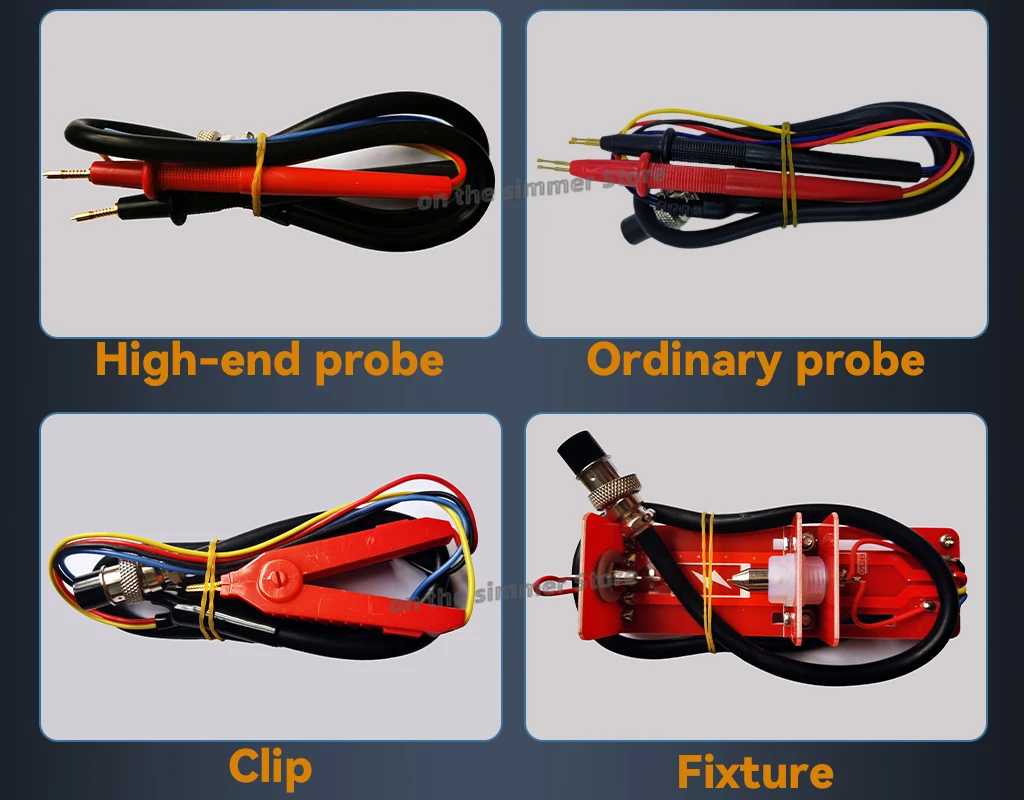

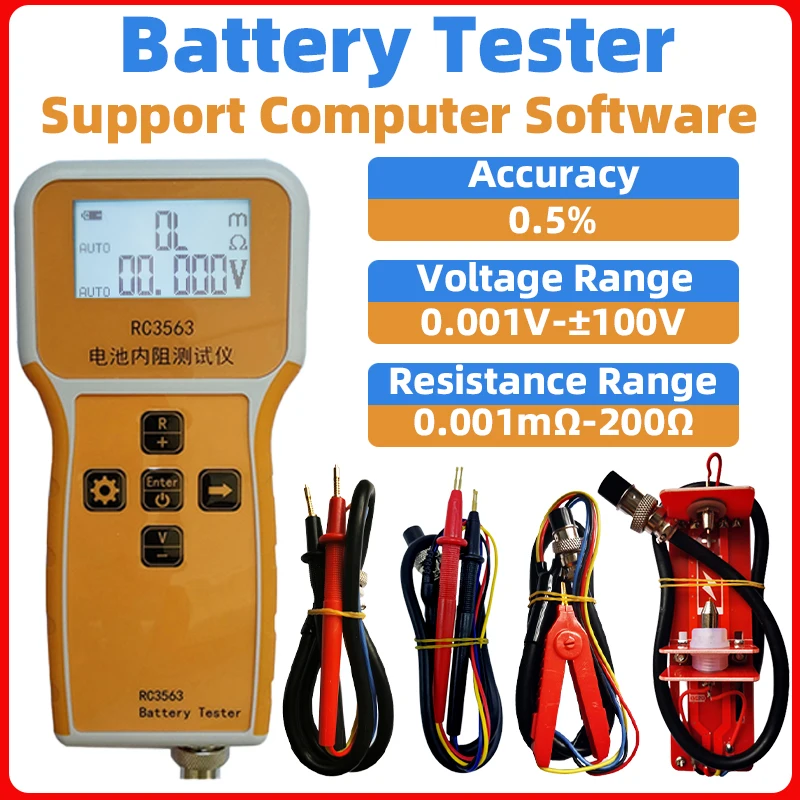

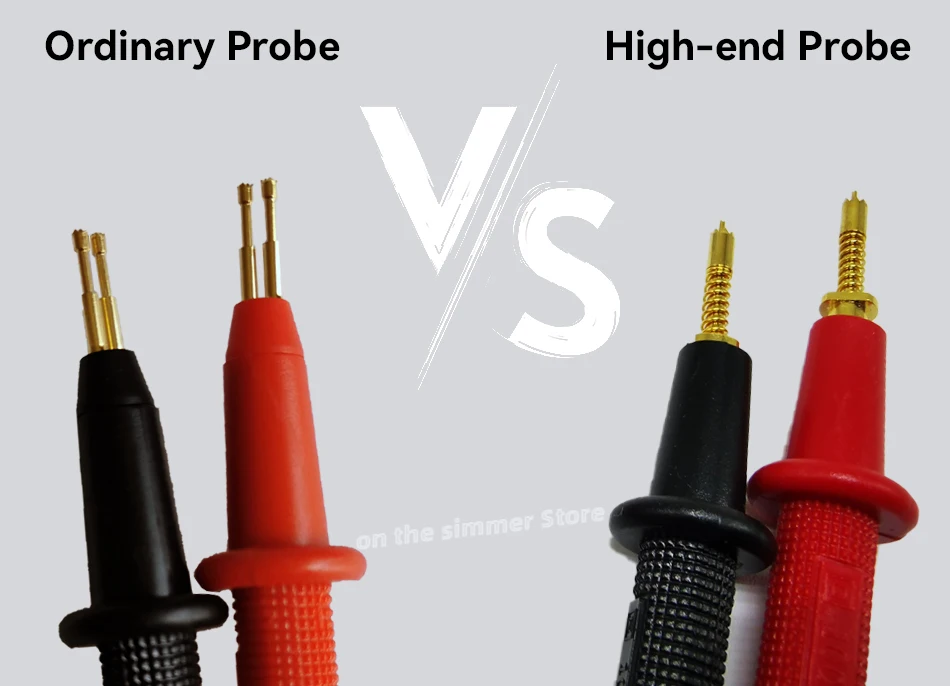

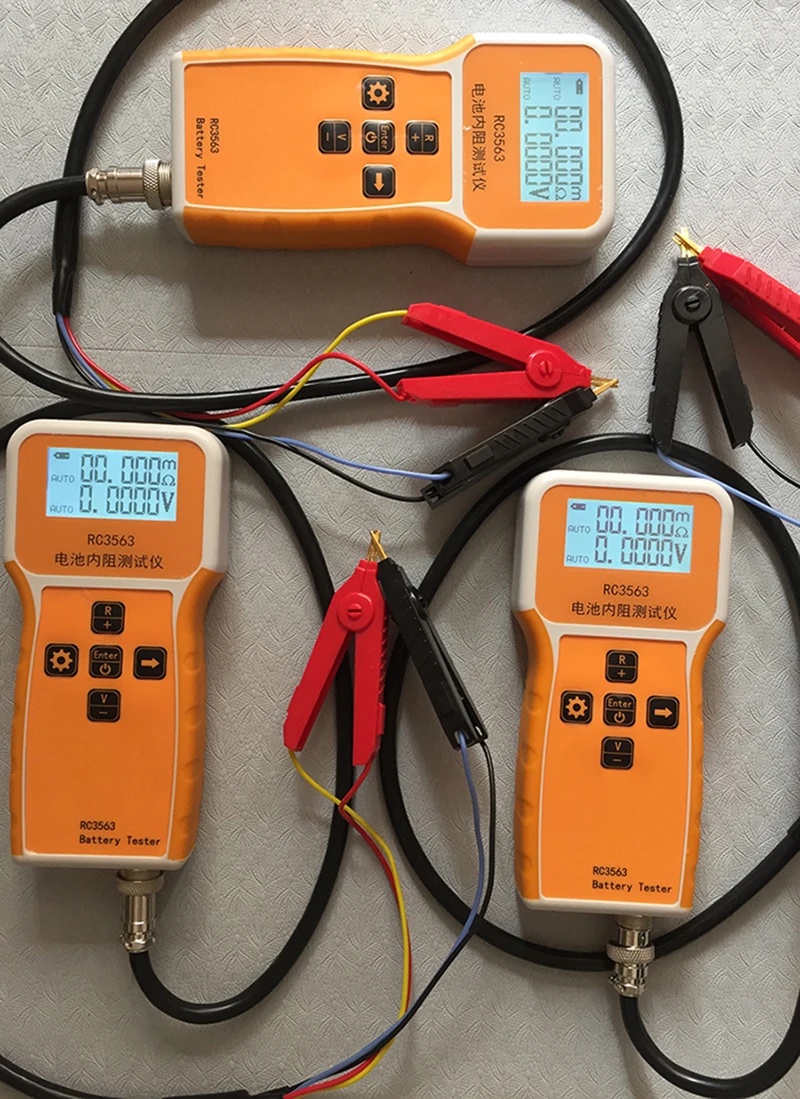

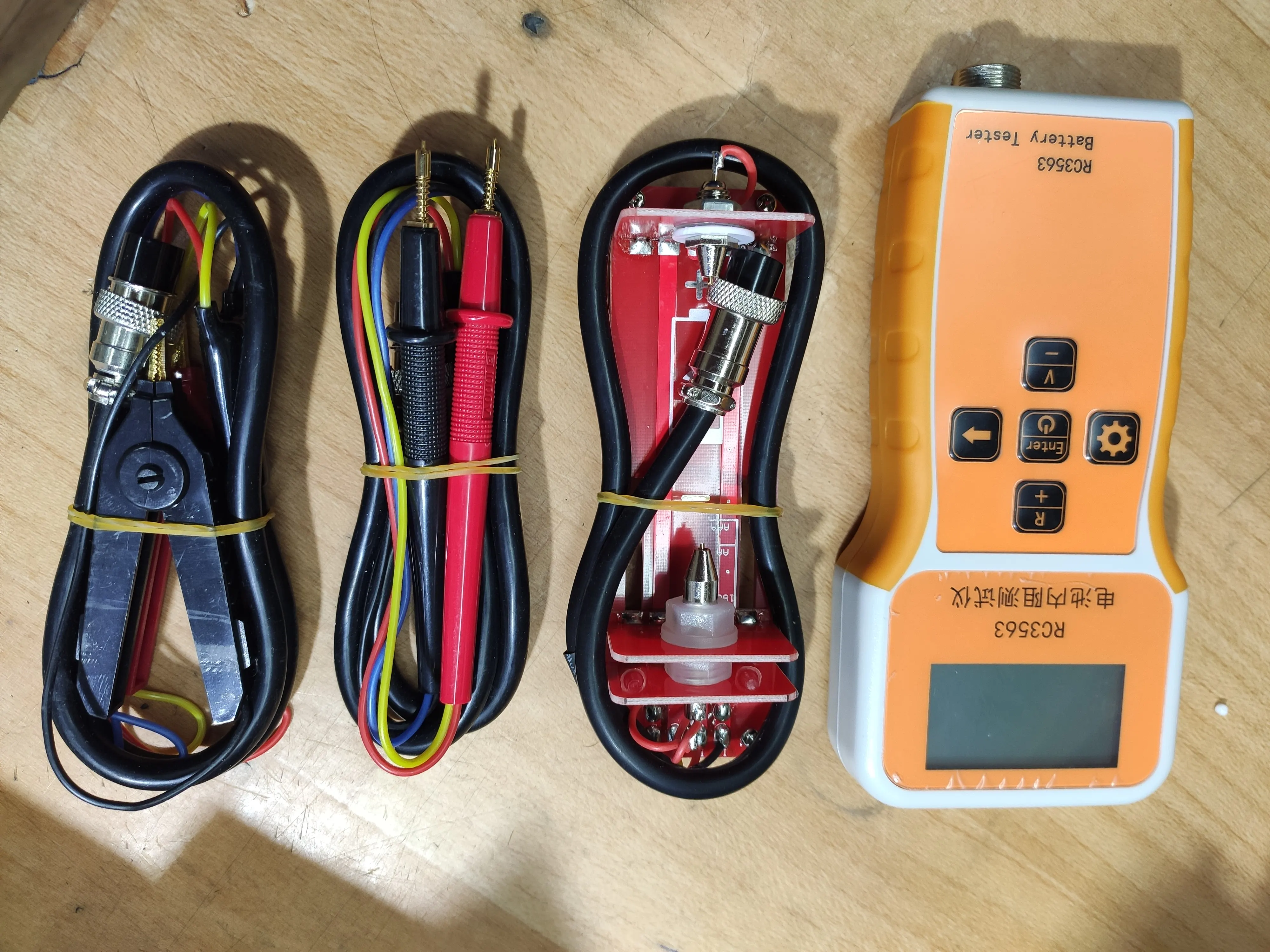

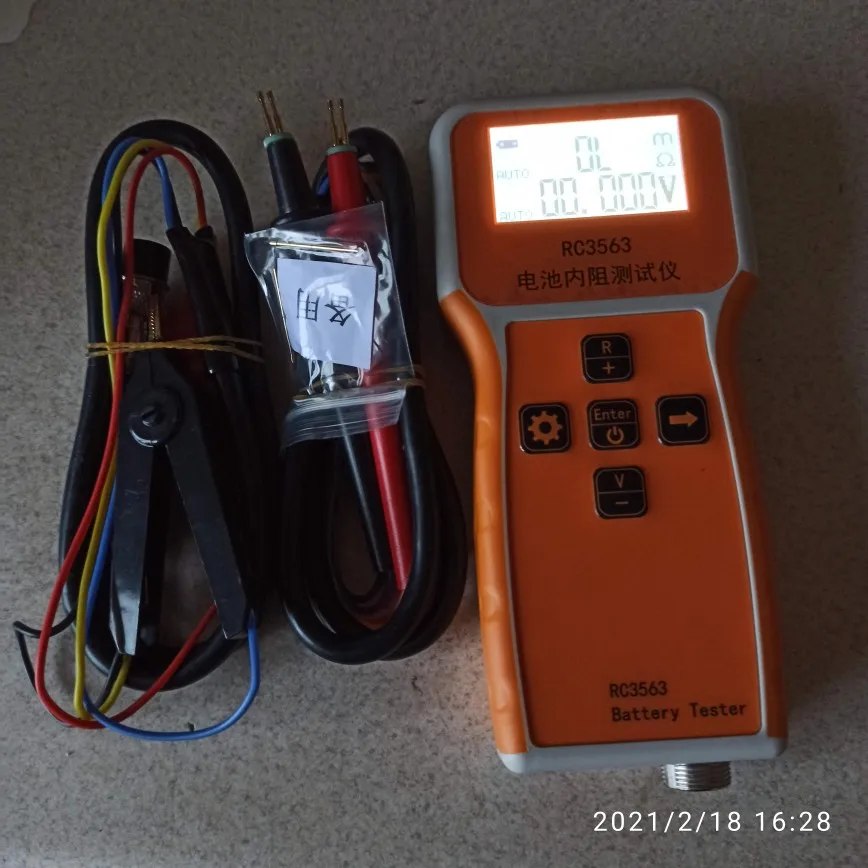

Высокоточный щуп RC3563, высокоточный детектор внутреннего сопротивления, настоящий четырехпроводной тестер литиевых, свинцово-кислотных, автомобильных аккумуляторов переменного тока

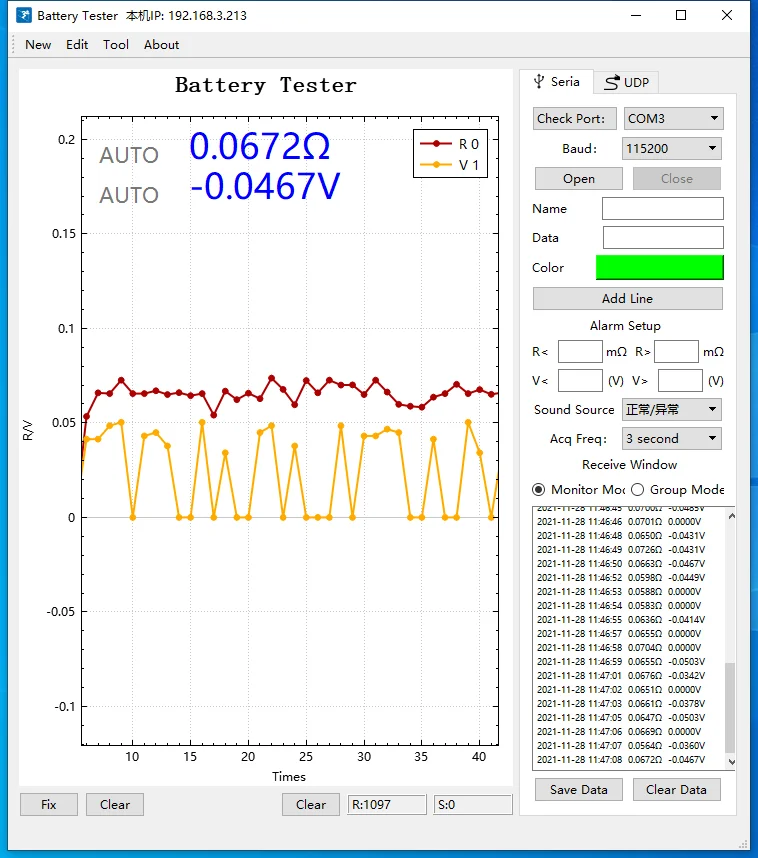

Этот продукт поддерживает последовательные порты и компьютерное программное обеспечение. Если вам нужно подключиться к компьютеру, пожалуйста, оставьте свой адрес электронной почты при размещении заказа, и мы отправим вам драйвер последовательного порта и компьютерное программное обеспечение по электронной почте.

Чтобы сохранить передовой характер продукта, характеристики продукта будут слегка скорректированы и обновлены, что не повлияет на использование функций, без предварительного уведомления. Если вы возражаете, пожалуйста, не покупайте, спасибо.

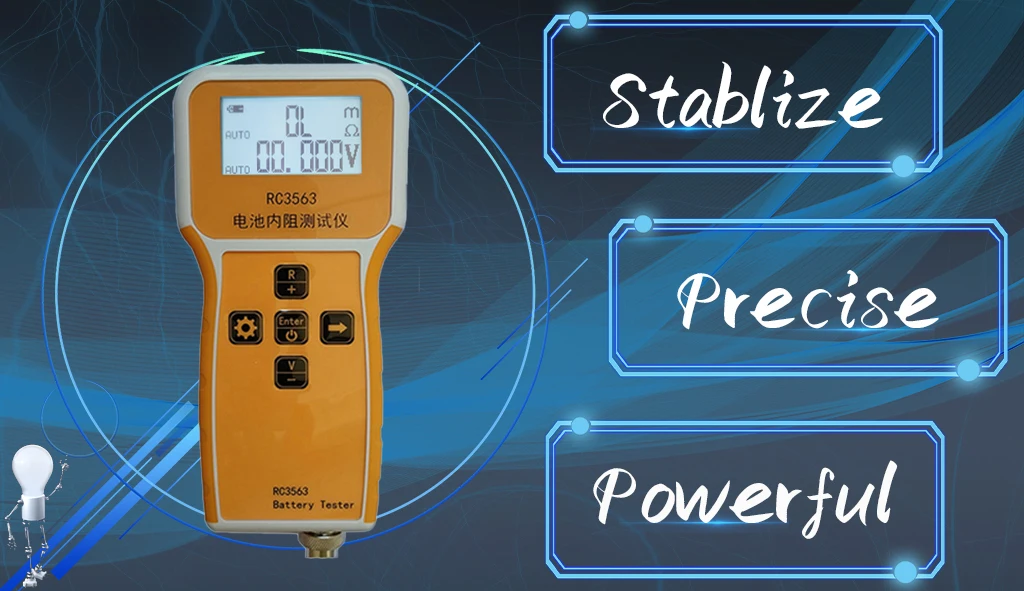

Тестер внутреннего сопротивления батареи может одновременно измерять внутреннее сопротивление и напряжение батареи. Он принимает четырехпроводный тестовый зажим Kelvin, который может лучше избежать влияния контактного сопротивления и сопротивления провода, и может выполнять более точные измерения.

Этот продукт использует интеллектуальный контроль, ЖК-дисплей и имплантированный математический алгоритм фильтра Kalman. Он имеет преимущества высокой точности, высокой эффективности, низкой стоимости, веса светильник, энергосбережения и охраны окружающей среды. Встроенный литиевый аккумулятор 1000 мАч, зарядка 5 В, Android мобильный телефон зарядное устройство может быть использовано, очень удобно.

Этот продукт широко используется в различных производстве батарей, обслуживании, тестировании, научно-исследовательских лабораториях и других случаях. Также может использоваться для измерения сопротивления переменного тока конденсаторов и низкостойкого высокоточного сопротивления.

RC3563 тестер внутреннего сопротивления батареи настоящий четырехпроводный AC внутренний сортер сопротивления свинцово-кислотная литиевая батарея UPS тест.

Электронные характеристики

Максимальный ток контакта: 6A

Максимальный постоянный ток контактного плунжера: 3A

Размер отверстия

Рекомендуемый Минимальный центр: 7,0 мм [0,2756]

Размер монтажного отверстия: 4,0 мм [0,1575]

Применение

Проверка активированного элемента аккумуляторной системы

Проверка контакта с батареей

Возможность Тестирования передачи электрического тока

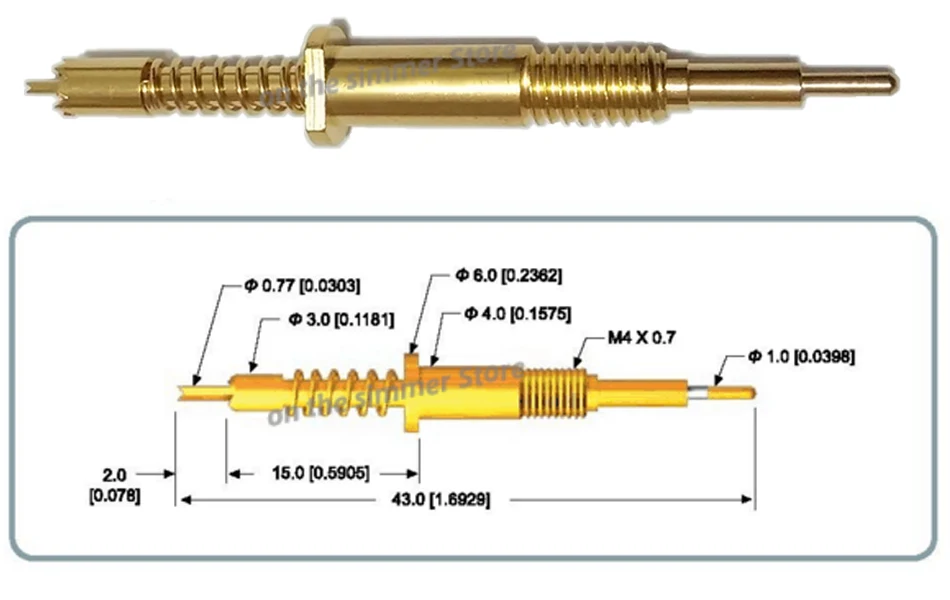

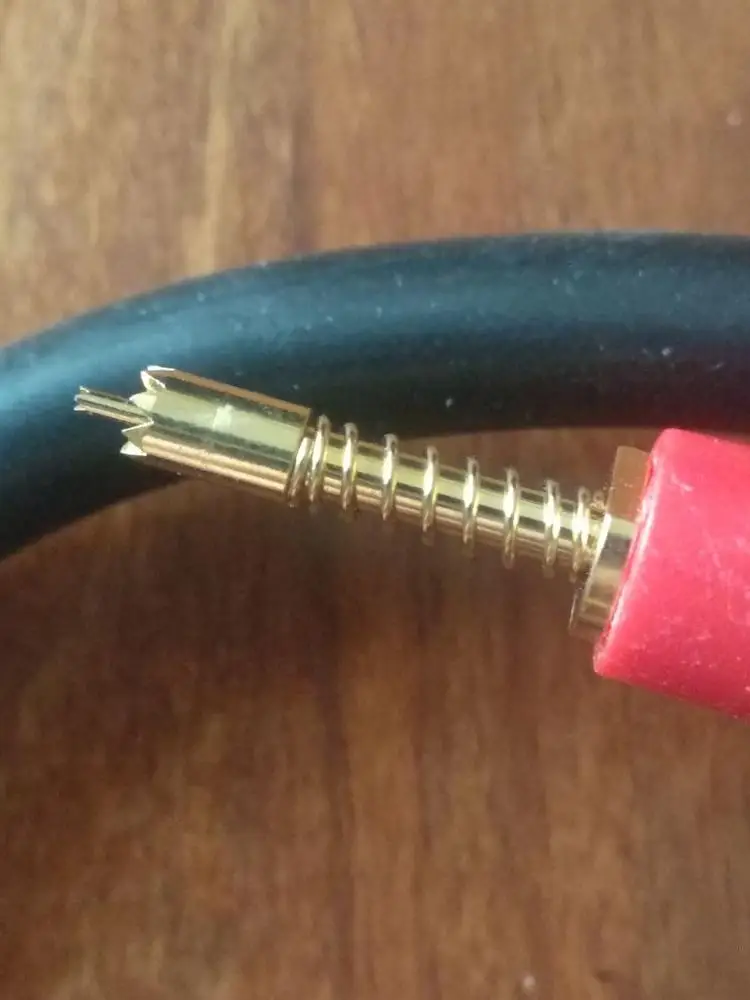

Механические данные

Полный ход: 4,0 мм [0,1575]

Внешний ход: 3,0 мм [0,118]

Центральный ход: 20 мм [0,0787]

Сила пружины: 500 г ± 20%

Центральная сила пружины: 130 г ± 20%

Результаты измерений отображаются немедленно, и ответ быстрый и чувствительный, не дожидаясь.

Размер инструмента умеренный, подходит для ручной работы.

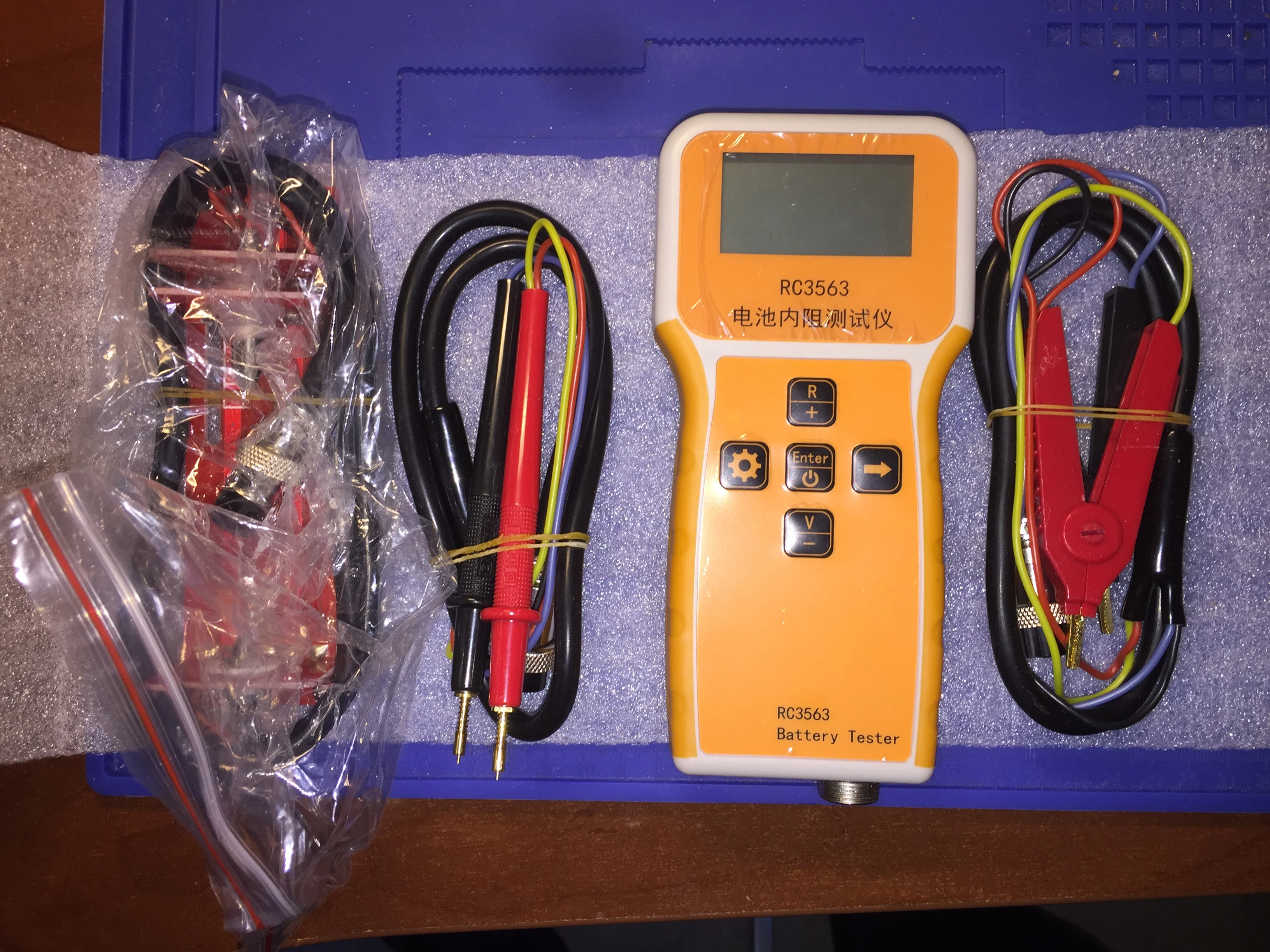

Тестовая проволока является обычной, мастерство хорошее, и дизайн является разумным.

Примечание: во время теста попробуйте сделать Тестовые провода или зажимы параллельно, чтобы уменьшить влияние вихревого тока.

Откалиброван перед отправкой, и старайтесь не делать никаких других настроек.

Параметры тестирования

Сопротивление переменного тока, напряжение постоянного тока

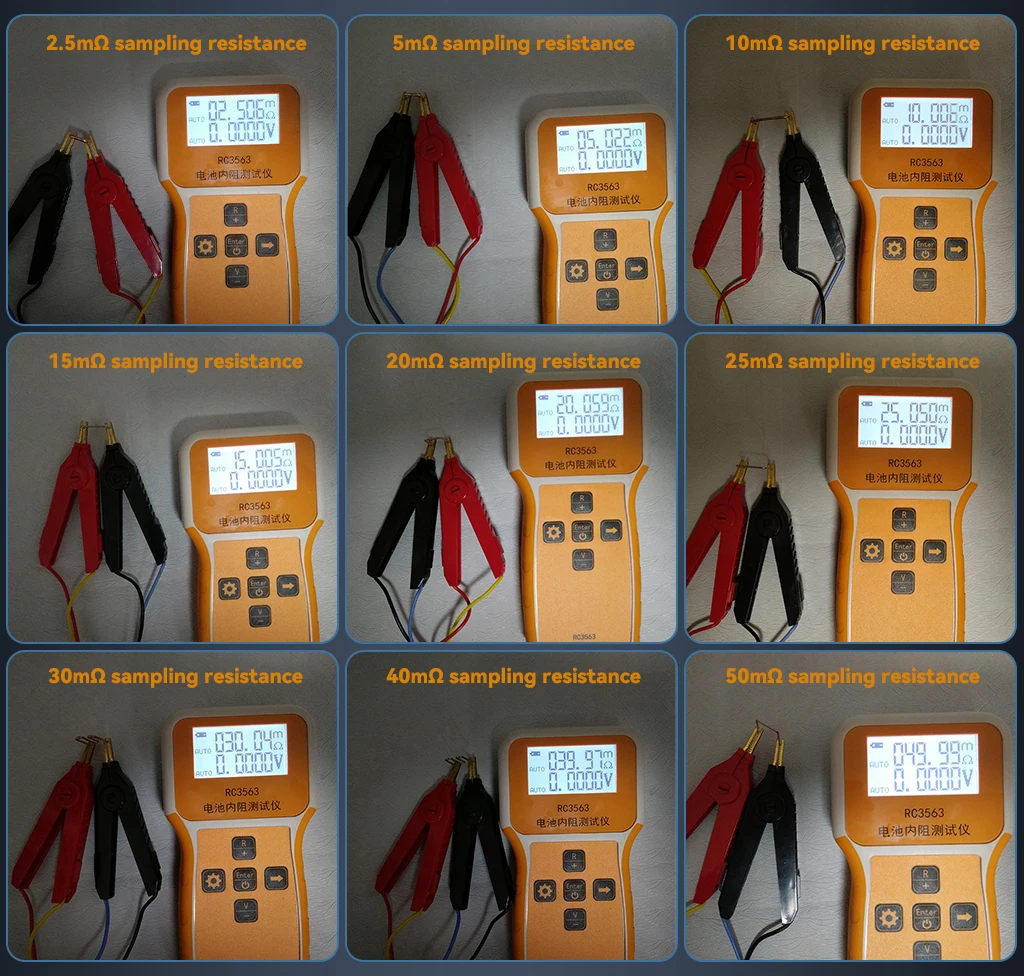

Точность измерения

Сопротивление: 0.5%

Напряжение: 0.5%

Диапазон измерений

Сопротивление: 0.001mΩ ~ 200Ω

Напряжение: 0,001 В ~ ± 100 В постоянного тока

Источник сигнала

Частота: 1 кГц переменного тока

Ток: 20mΩ диапазон 50mA; 200m Ω/2Ω диапазон 5mA; 20Ω/200Ω диапазон 0.5mA

Диапазон

6 диапазонов автоматического и ручного

Автоматический и ручной 3 диапазона

Тестовая скорость

5 раз/сек

Коррекция

Сопротивление: каждый диапазон индивидуально и вручную откалиброван, не влияя друг на друга

Напряжение: каждый диапазон индивидуально откалиброван вручную и не влияет друг на друга

Заводские настройки

Сохраните заводскую информацию, одна клавиша может восстановить заводское состояние

Энергосберегающие настройки

Около 10 минут задержки, автоматическое выключение без какой-либо операции

Применимый объем

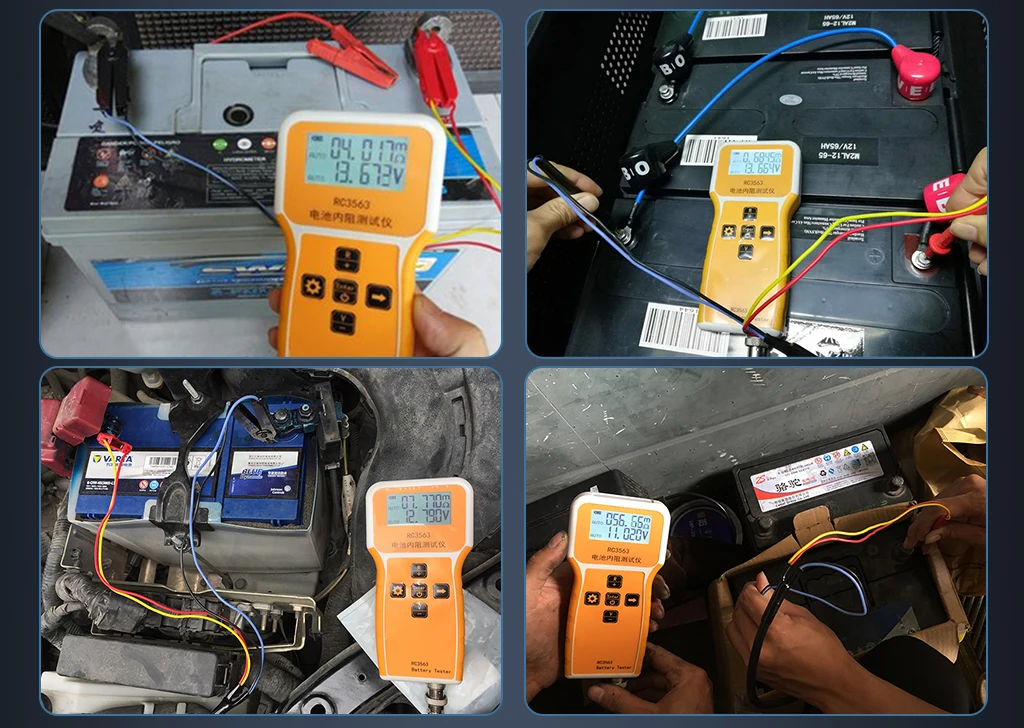

Сотовый телефон, компьютер, Электромобиль и другое обслуживание батареи, Заводская проверка и тестирование батареи

Показать результаты

ЖК-дисплей, прямое считывание

Источник питания

Встроенный литиевый аккумулятор, с помощью зарядки 5 В/1 А

Размеры

Длина, ширина и высота = 166*80*28

Язык

Китайский или английский язык можно переключить по желанию

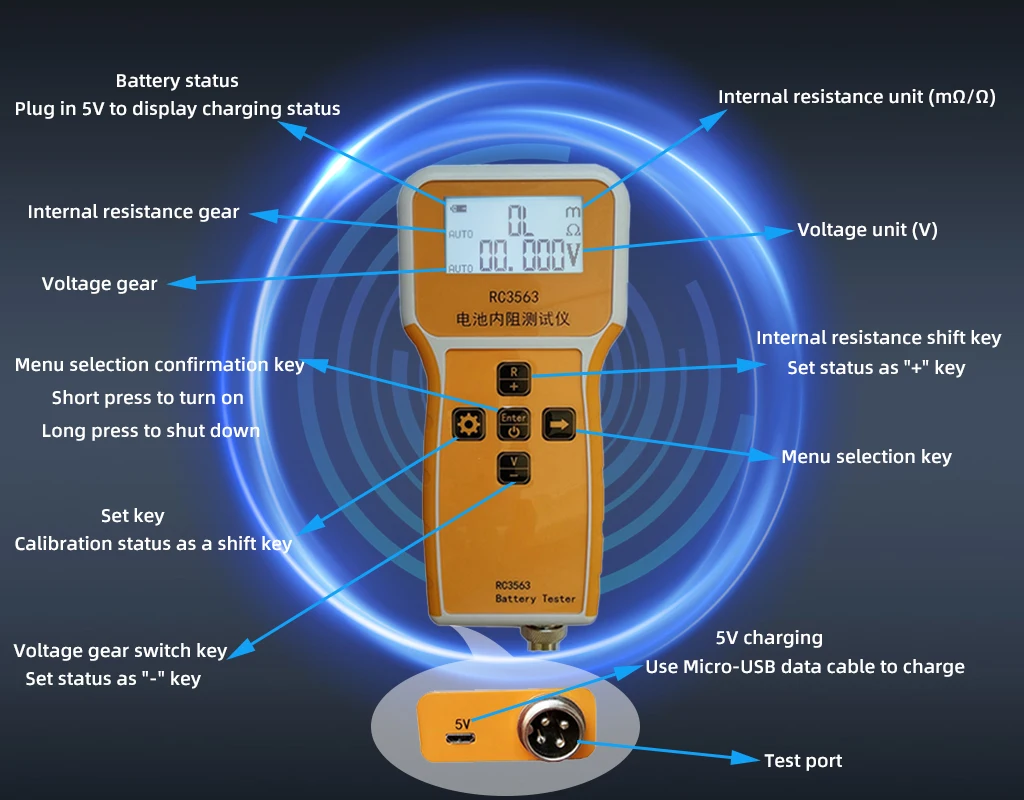

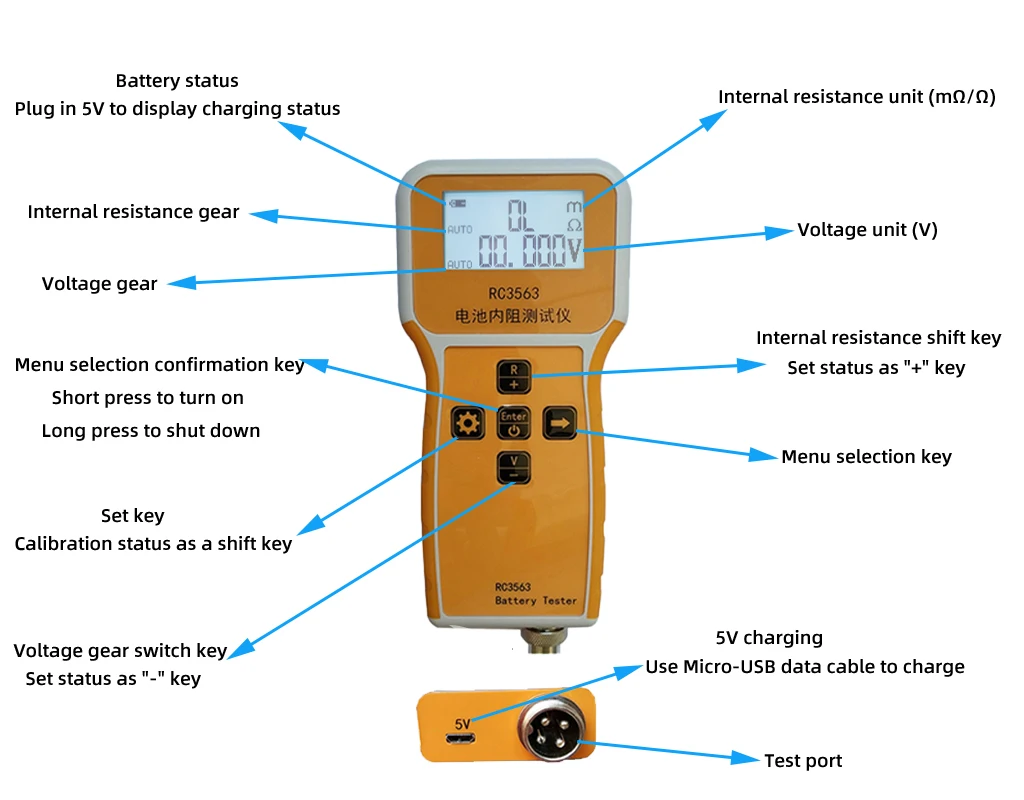

1. Для включения нажмите кнопку «Ввод».

2. Для выключения нажмите кнопку «Ввод».

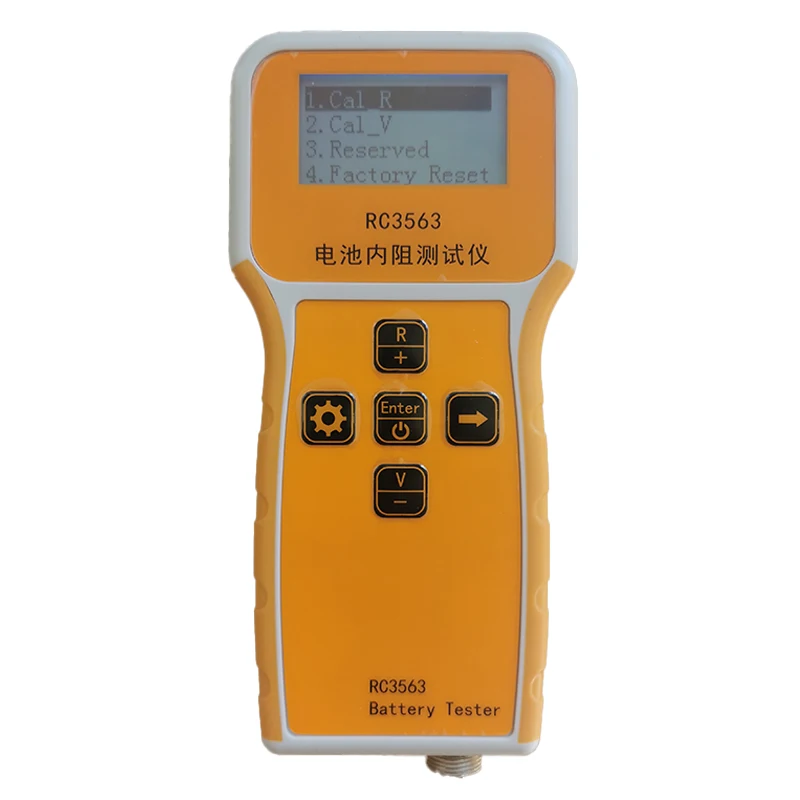

3. Нажмите кнопку «установить», чтобы войти в состояние настройки, затем нажмите кнопку «выбрать», чтобы выбрать различные функции, а затем нажмите кнопку «ввести», чтобы войти в соответствующую функцию.

4. Введите калибровку сопротивления/состояние калибровки напряжения. В это время тестовая линия должна зажимать калибровочное сопротивление или напряжение, нажмите кнопку «установить», чтобы выбрать шестерню для калибровки, затем нажмите «+» и «-», чтобы настроить отображаемое значение, чтобы быть равным сопротивлению калибровки или напряжению, нажмите «выбрать клавишу» Чтобы выбрать «ОК» или «отмена», нажмите кнопку «Ввод», чтобы решить, нужно ли сохранить или отменить.

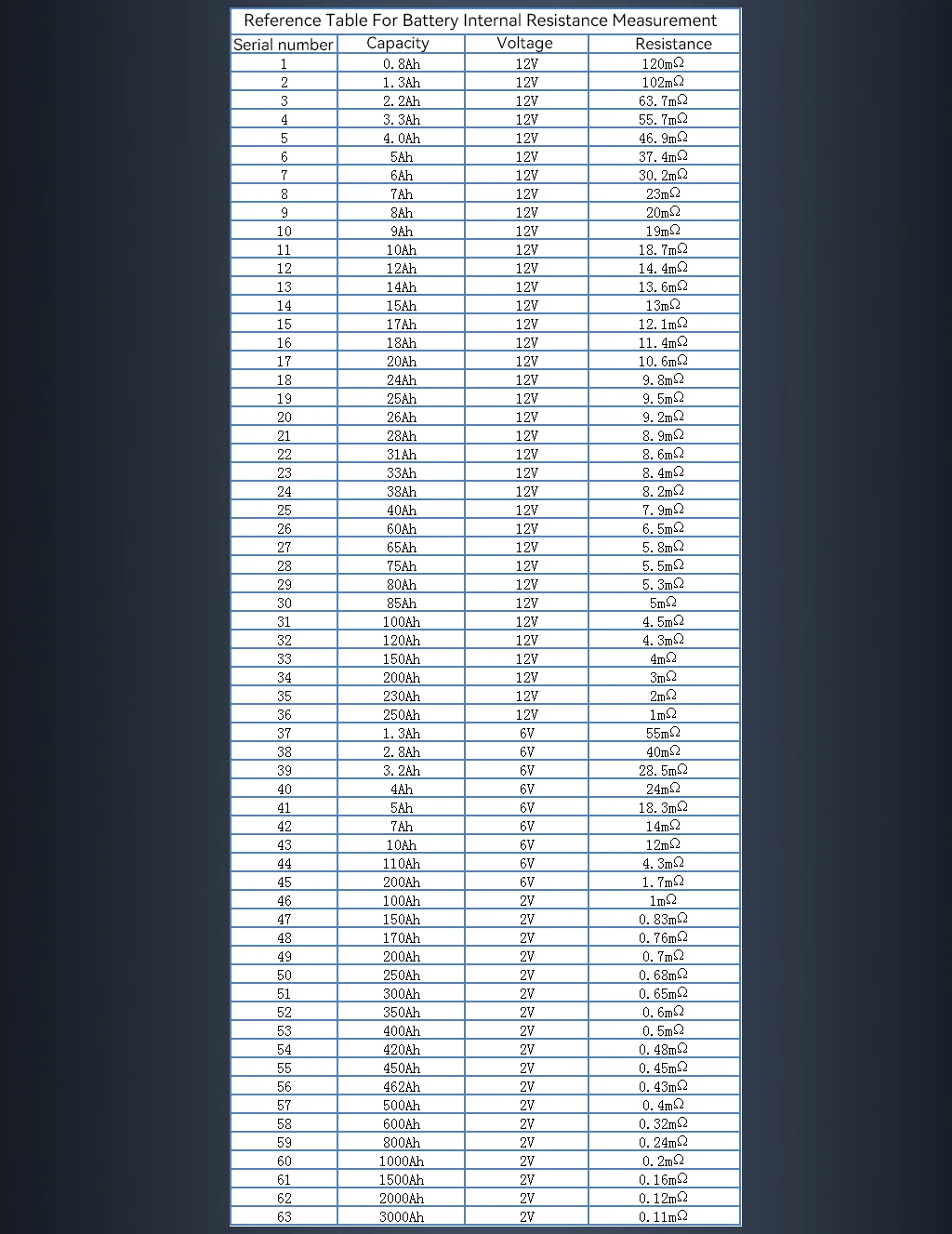

Как видно из приведенной ниже таблицы, чем больше емкость аккумулятора, тем меньше внутреннее сопротивление. Считается, что если внутреннее сопротивление аккумулятора больше, чем 1,25 времен заводской стандарт, это означает, что батарея была значительно пожилых людей и должен быть заменен на все ваши вопросы.

1. Проблема нулевой регулировки, короткое замыкание зажима не равно нулю?

Ответ: короткое замыкание двух зажимов не является нулевым, и есть x.xxxmΩ, что является нормальным явлением. Только когда два зажима находятся в идеальном контакте, минимальное значение (это может быть 0 или очень близко к 0). Это не имеет значения, если это не 0. Во время процесса измерения Внутренняя программа рассчитала теоретическую нулевую точку, которая не влияет на точность и не должна быть откалибрована до нуля.

2. Необходимо ли полностью заряжать аккумулятор для измерения?

Ответ: полное и истощенное состояние батареи не повлияет на внутреннее сопротивление батареи и может быть измерено, с минимальными изменением внутреннего сопротивления (за исключением дефектных батарей).

3. Результаты измерений являются неточными, нестабильными?

Ответ: результаты теста нестабильны. Возможно, что тестовый зажим находится в плохом контакте с батареей, или тестируемая батарея нестабильна, электрод имеет оксидный слой, или вокруг него находится сильное магнитное поле.

4. Измеренное внутреннее сопротивление больше, чем внутреннее сопротивление батареи?

Ответ: при измерении аккумуляторов большой емкости (внутреннее сопротивление очень маленькое), вы должны обратить внимание на положение зажима во время измерения. Внутреннее сопротивление электрода батареи или соединительного провода часто больше, чем внутреннее сопротивление самого аккумулятора. Обратите внимание на положение зажима и сделайте хороший контакт.

5. Можно ли измерить батареи xxxx?

Ответ: прибор может измерять любой тип батарей, включая литиевые батареи, свинцово-кислотные батареи, никель-хромовые батареи, сухие батареи и так далее.

6. Почему может быть измерено внутреннее сопротивление, чтобы определить, хороший или плохой аккумулятор?

Ответ: такая же батарея будет постепенно изнашиваться во время использования, емкость становится меньше и меньше, а внутреннее сопротивление становится все больше и больше. Чем меньше внутреннее сопротивление того же аккумулятора, тем сильнее нагрузка, в противном случае он нагревается или не может двигаться. Чем лучше работа батареи, тем медленнее старение, тем хуже качество батареи, тем быстрее старение.

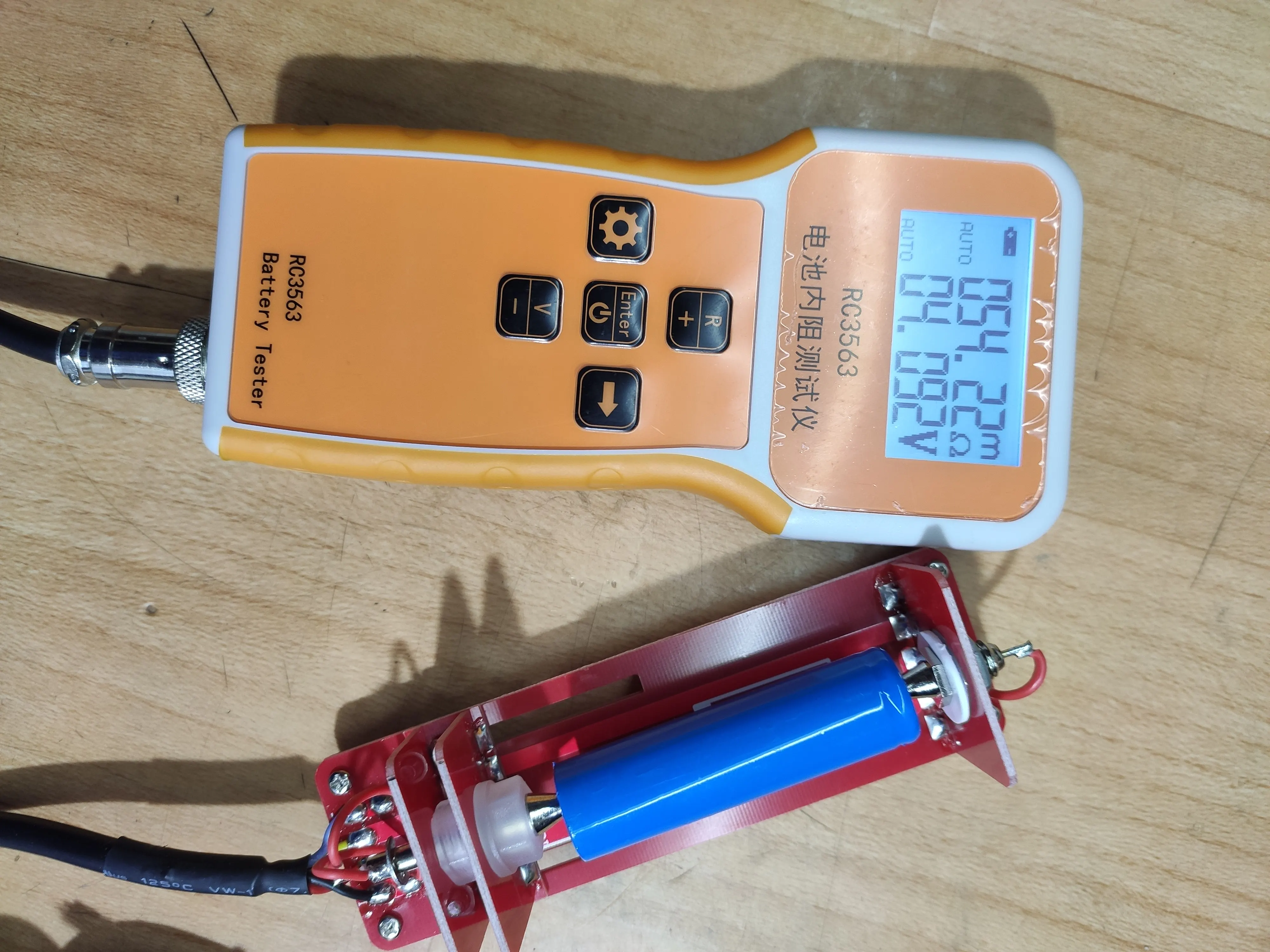

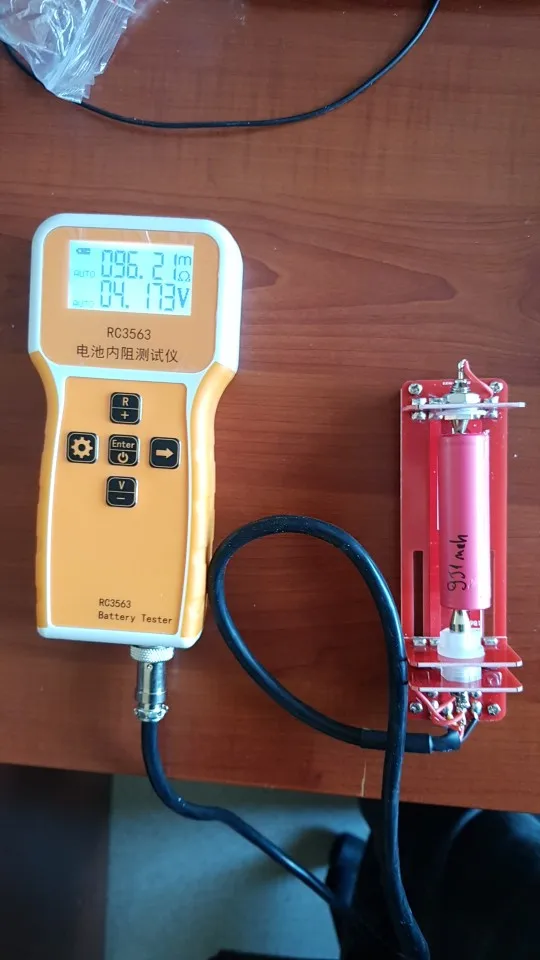

7. Каково общее внутреннее сопротивление литиевой батареи 18650?

Ответ: внутреннее сопротивление новой литиевой батареи 18650, как правило, ниже 50 миллиом, лучше около 20 миллиом, общее около 30 миллиом, а худшее выше 50 миллиом.

8. Сколько емкости батареи можно измерить?

Ответ: вы можете измерить аккумуляторы любой емкости, независимо от того, насколько они велики, если внутреннее сопротивление находится в пределах 0-200 миллиом, а напряжение-в пределах 100 В.

9. Может ли внутреннее сопротивление измеряться онлайн, и может ли быть протестирован UPS источник питания?

Ответ: он может быть протестирован онлайн, не влияя на работу аккумулятора, поэтому аккумулятор может быть протестирован непрерывно во время UPS технического обслуживания.
