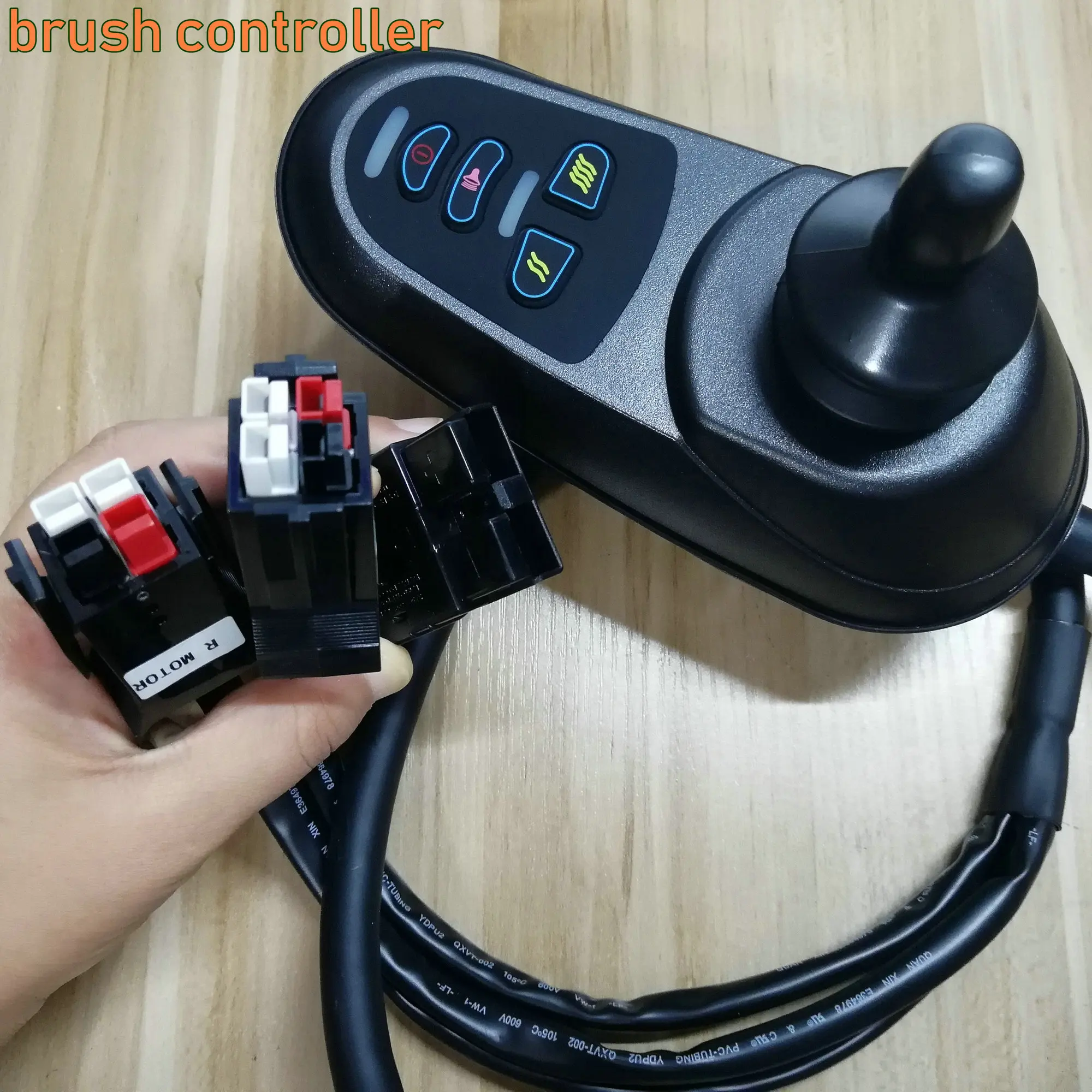

Щеточный контроллер 24 в 50 А + ручка для управления инвалидной коляскойджойстик + USB-порт для зарядки, детали для электроскутера

Щетка управления 24 в 50 А + ручка управления инвалидной коляской/джойстик + USB-порт для зарядки для электрического скутера

Это регулятор щеток и ручка хвостовика/коромысла в одном с usb-портом.

Он имеет

Электрическая кнопка переключения

Рог

Ускорение

Кнопка замедления.

Предназначено как для свинцово-кислотной батареи, так и для литиевой батареи.

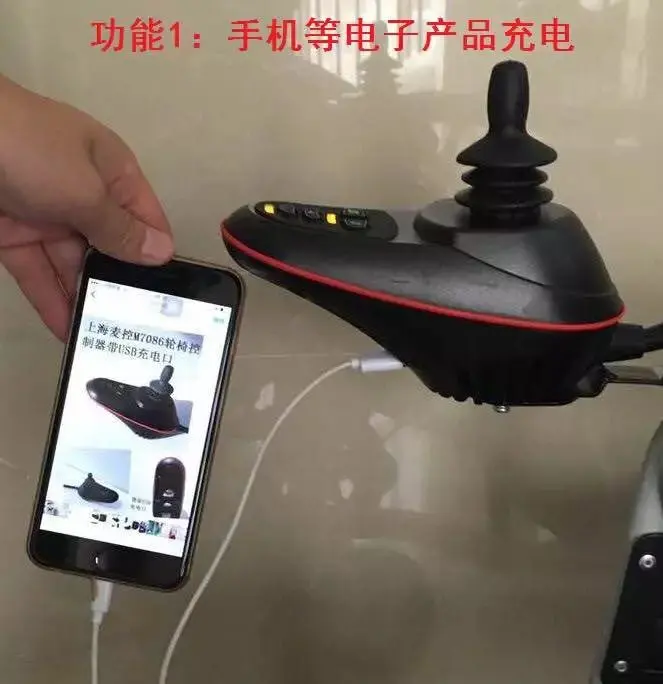

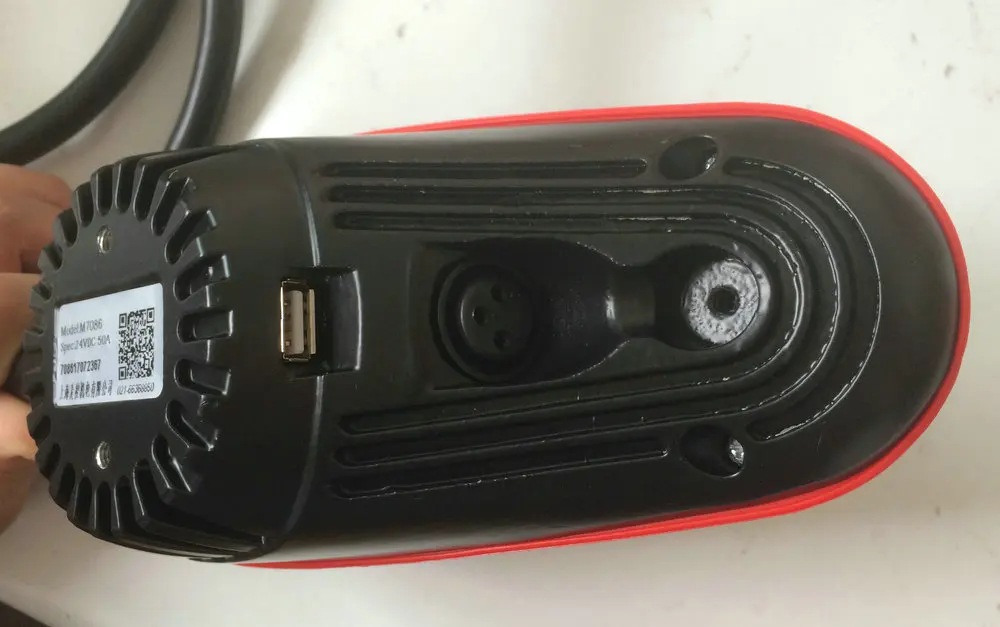

Данная модель m7086с usb-портом для зарядки

Может заряжать ваш мобильный телефон.

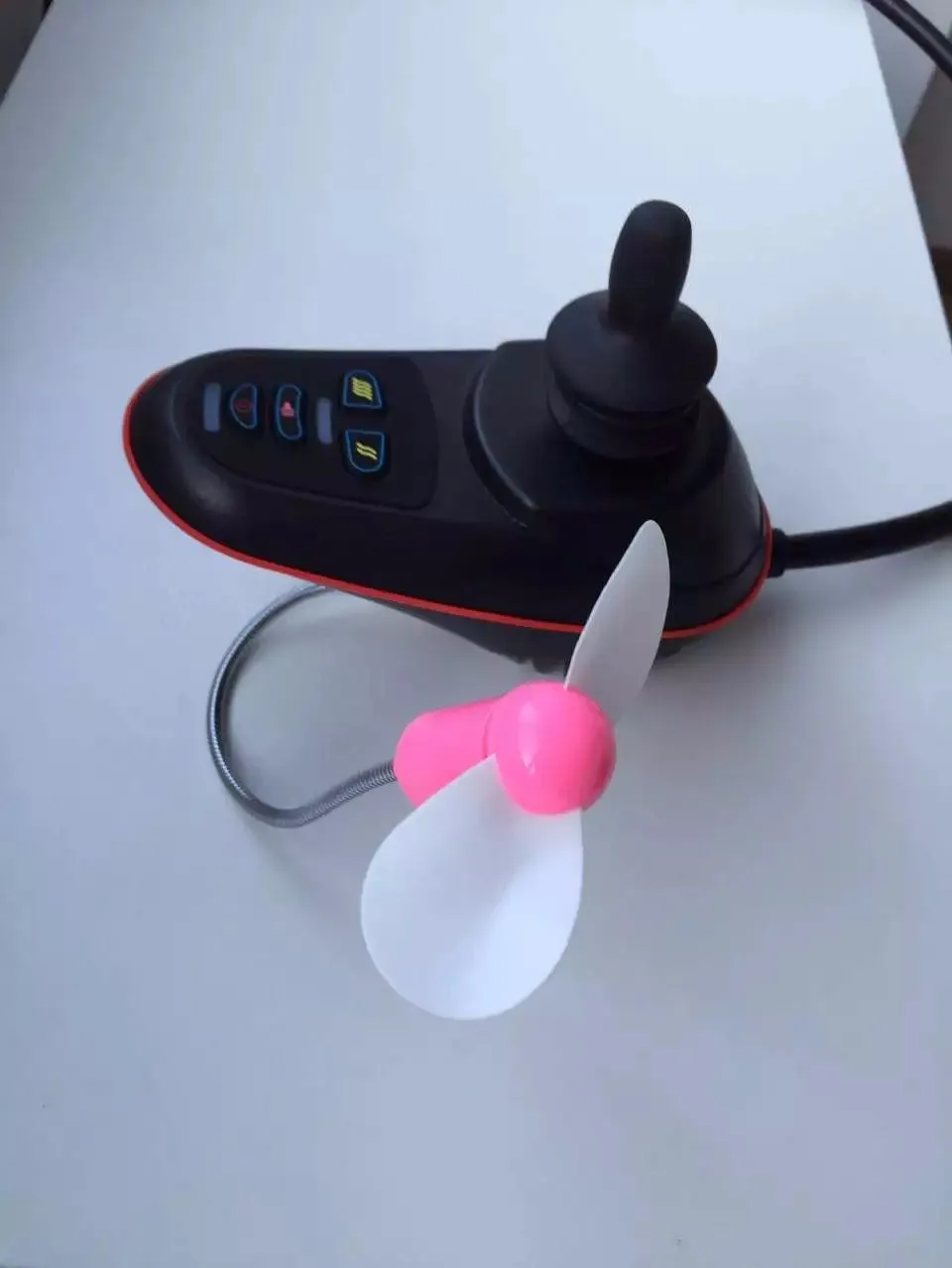

Или добавьте веселья

Внимание:

1. Это дорогие вещи, поэтому мы не можем отправить непосылка

Его легко потерять, и никто не будет нести за это ответственность, поэтому мы отправили курьерской службой. Например dhl fedex .. Если вам нравится почтовое отделение, пожалуйста, свяжитесь с продавцом заранее,

2. Это для двигателя с тормозным устройством, если ваш двигатель не тормозит, пожалуйста, закажите эту ссылку ниже, у них разные провода,

Https://www.aliexpress.com/item/33050134156.html?

Проводка

1. Плотный красный и черный-положительный и отрицательный

2. Коричневый и синий предназначены для левого двигателя

3. Оранжевый и зеленый предназначены для правого двигателя

4, каждый мотор имеет 2 тонких провода для торможения. Это зависит от двигателя

Remars:

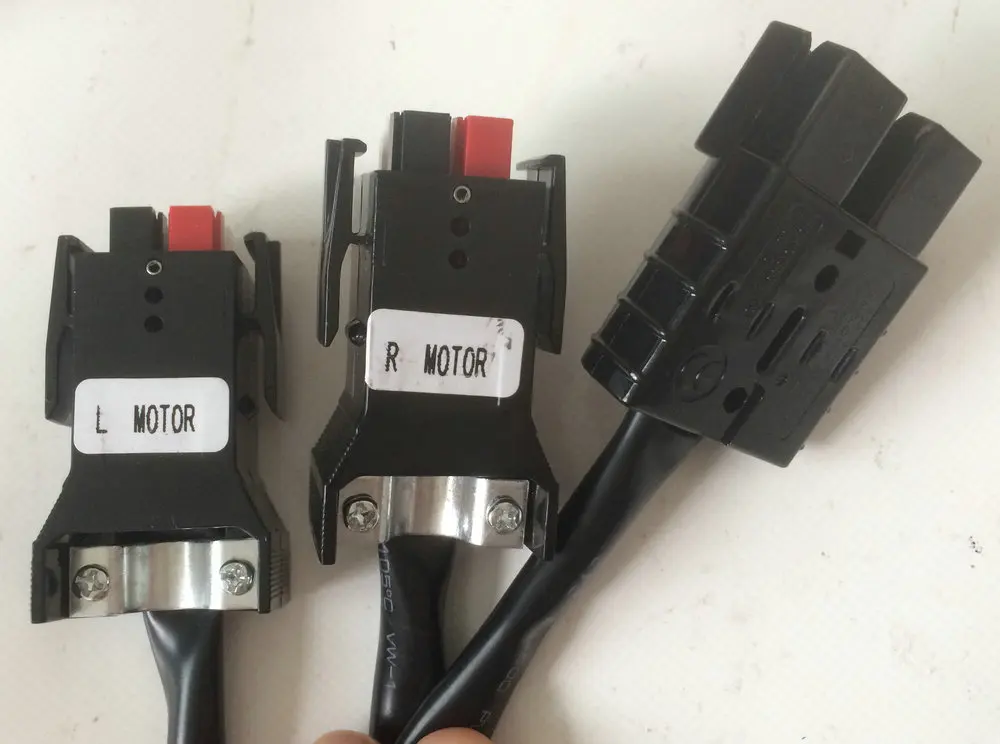

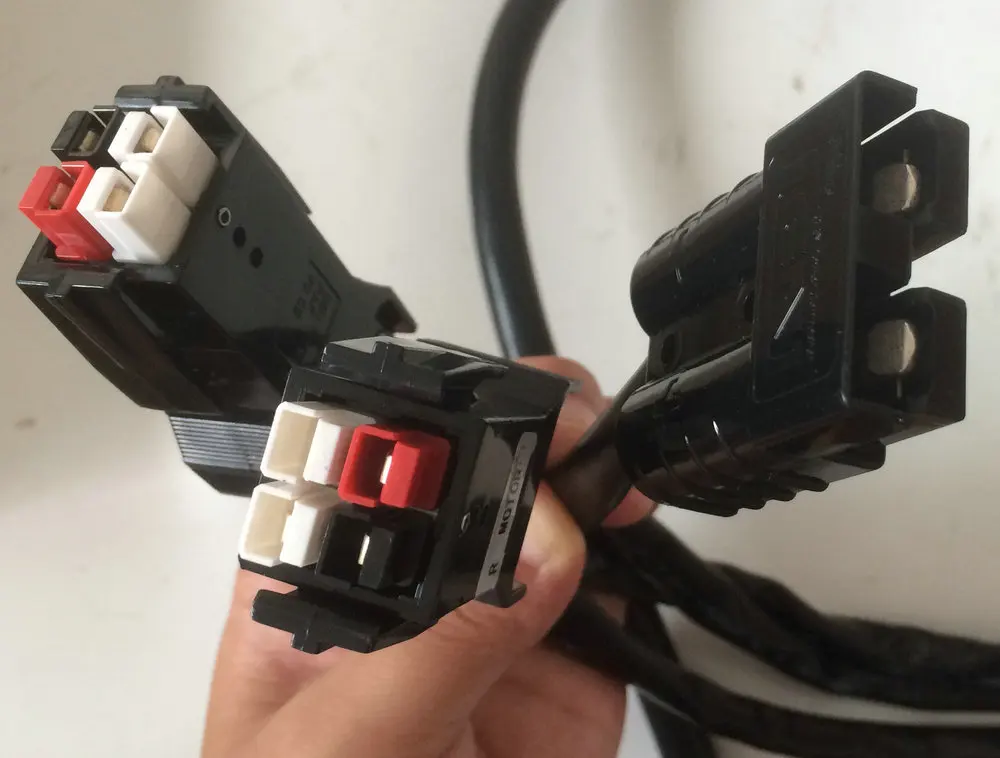

1) разъемы типа KST, разъемы двигателя для левого или правого, красный и черный-Для позитивного и отрицательного, а белый-для электрического торможения, 2-контактные разъемы для питания аккумулятора,

2) Когда вы подключаете контроллер с двигателем без разъемов, пожалуйста, не смешивайте провод двигателя с тормозным проводом, это приведет к сгоранию контроллера.

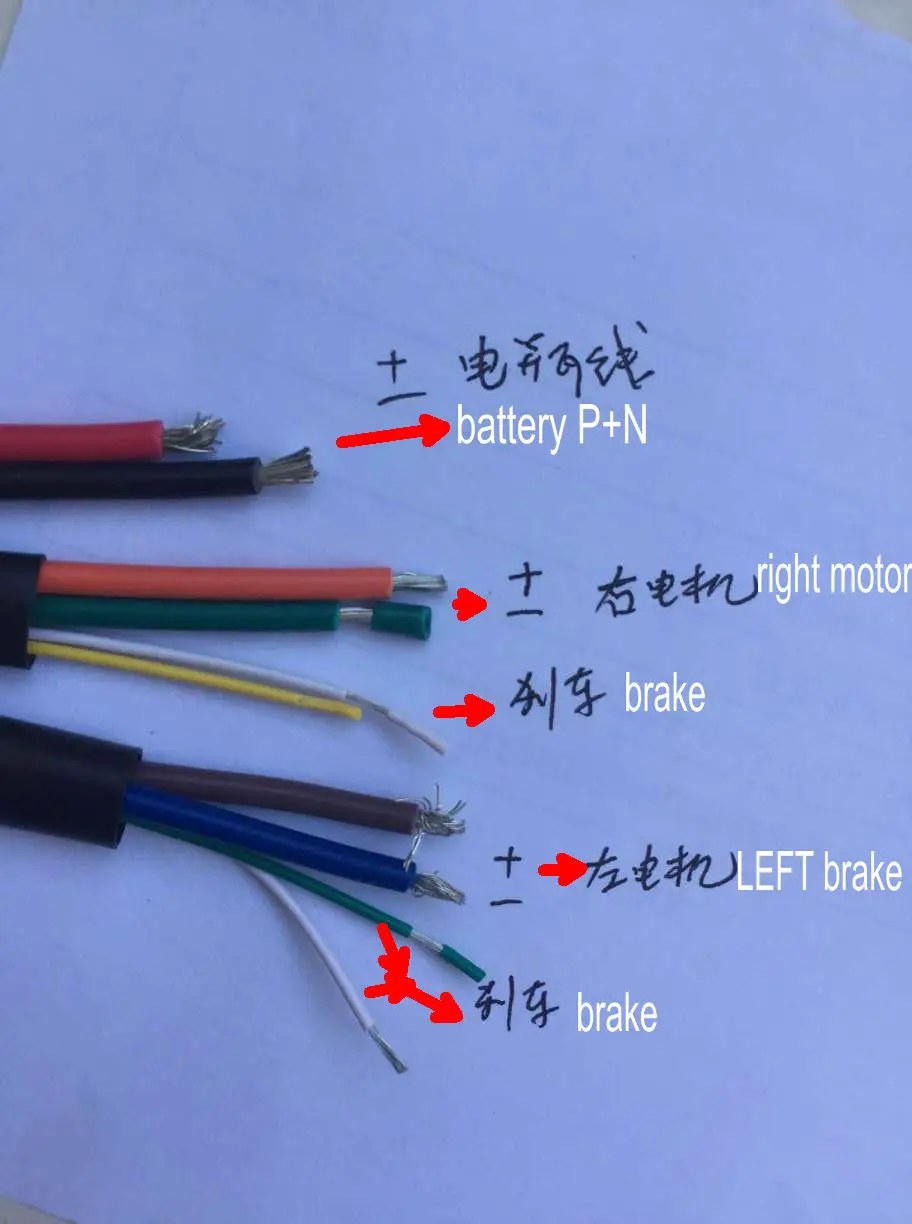

Проводка

Аккумулятор-черный и красный

Левый мотор-Толстый коричневый и синий

Левый тормоз-тонкий белый

Правый мотор-толстый оранжевый и зеленый,

Правый тормозной провод-тонкий желтый и желтый

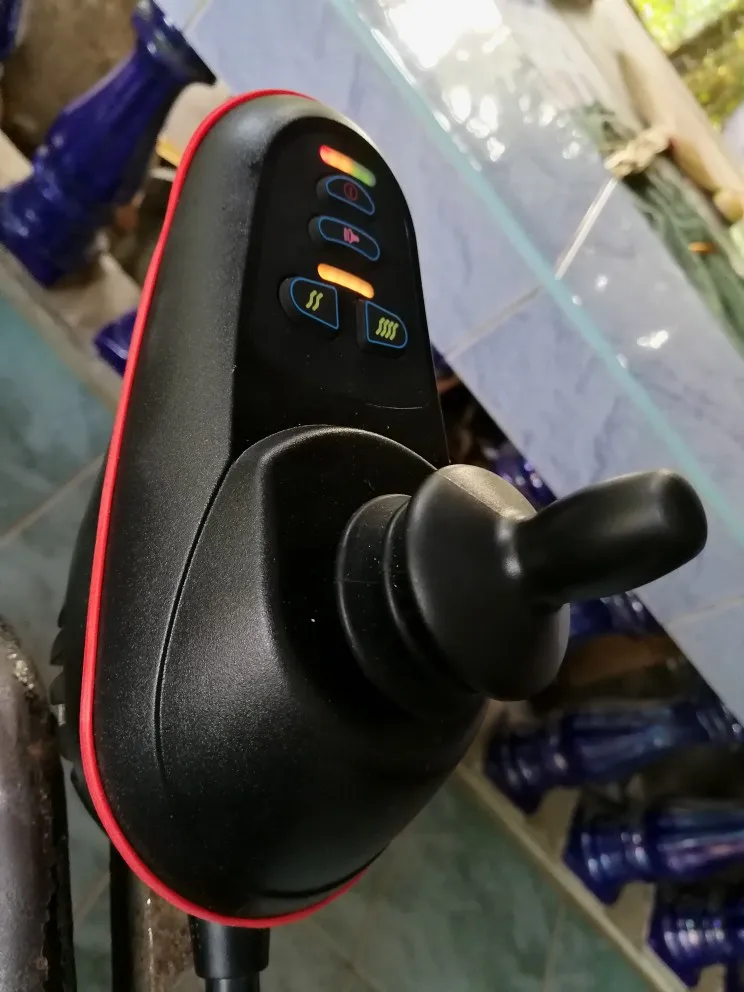

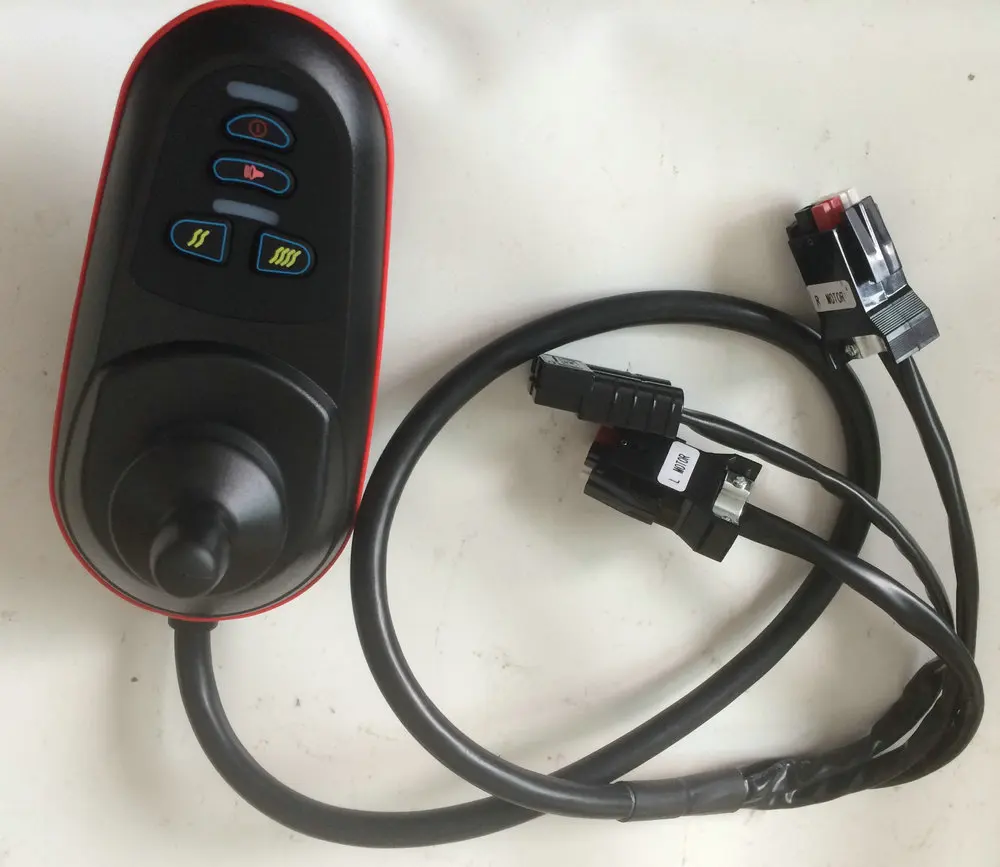

Ниже приводится обзор ручки и контроллера

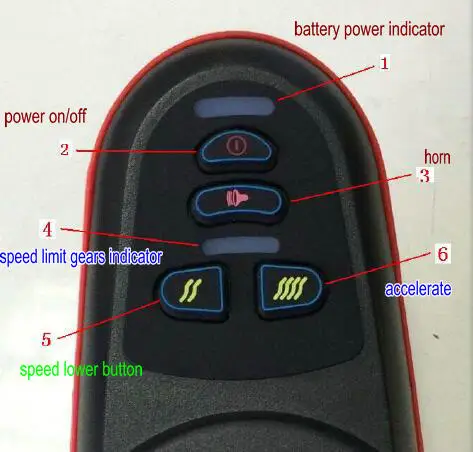

Операционный интерфейс bellow is

Пояснение дляКнопки:

Нажмите кнопку питания, индикатор питания загорится, индикатор заряда батареи будет гореть слева направо, и вы можете услышать звук di от бижера, означает, что контроллер включен в обычном режиме.

Если выключить кнопку питания, все светодиодные индикаторы на панели будут выключены, нет выхода от контроллера.

Есть 5 скоростей, соотношение 20%,40%,60%,80%, 100% максимальной скорости,

Самая высокая скорость будет указана здесь 5 передач

Клиент может использовать скорость внизИ вверхКнопка для регулировки скорости.

Индикатор уровня заряда батареи, полностью зеленый означает, что аккумулятор заполнен, желтый или красный означает, что аккумулятор должен быть заряжен, пожалуйста, зарядите его перед поездкой на большие расстояния.

Ручка/качалкаВ основном контролирует скорость движения и направление инвалидной коляски,

Вы можете Толкнуть его вперед-инвалидное кресло двигается вперед

Толкните ее назад-инвалидная коляска отходит назад, и имеет предупреждающий звук.

Push lt left-вращающийся круг инвалидной коляски с левой стороны в исходном месте

Толкните ее вправо-вращающийся круг инвалидной коляски с правой стороны в исходном месте

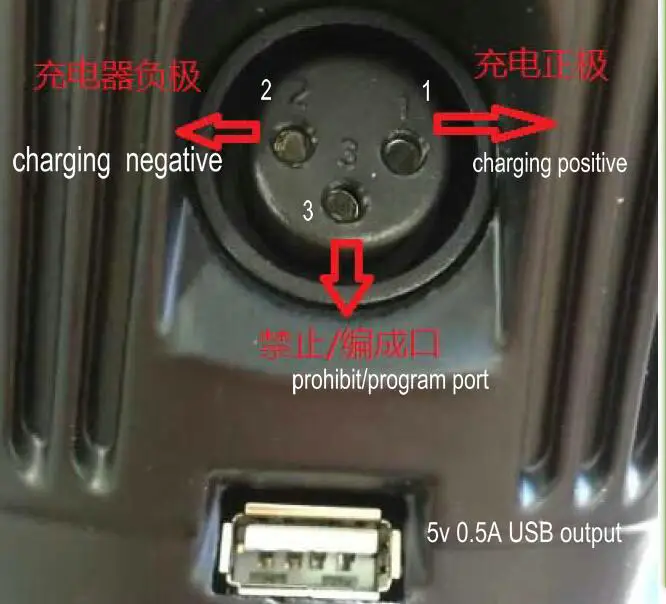

При зарядке

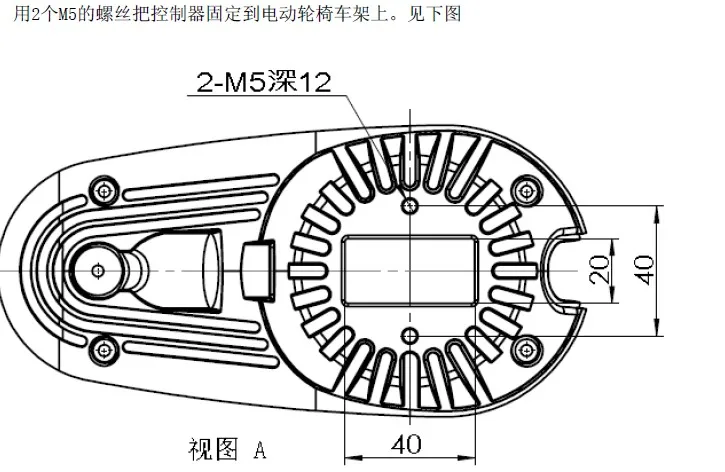

Нужно два винта M5 для фиксации контроллера/качалки на раме инвалидной коляски

Электрический параметр

Подходит для аккумулятора: 2*12 В батареи, защита от короткого замыкания

Нужен мотор постоянного тока 24 В, магнитная система с постоянными магнитами

Нужен тормоз: 2*24 В, ток <1а

Рабочее напряжение: 18-32 В, настройка по умолчанию 24 В

Обратное напряжение; -32 В-40 В, настройка по умолчанию-35 в

Нужен ток в режиме ожидания аппарата: настройка по умолчанию 150a, Макс 200A

При выключении питания это 0а,

Текущий объем при вождении:

Верх: мин 45 А, Макс 55 А, настройка по умолчанию 50 А,

Продолжить Вождение: min 14a, max 16a, по умолчанию настроить 15a.

Выход производителя:

Напряжение: Мини 20 в, макс. 26 в, настройка по умолчанию 24 В,

Ток, мин 0,6 А, Макс. 1 А, настройка по умолчанию 0,7 А,

Зарядное устройство для аккумуляторов: по умолчанию 3а, прицел 2-5а.

Выходное напряжение usb: настройка по умолчанию 5 В, область 4,8 В-5,2 в,

Ток: настройка по умолчанию 0.5A

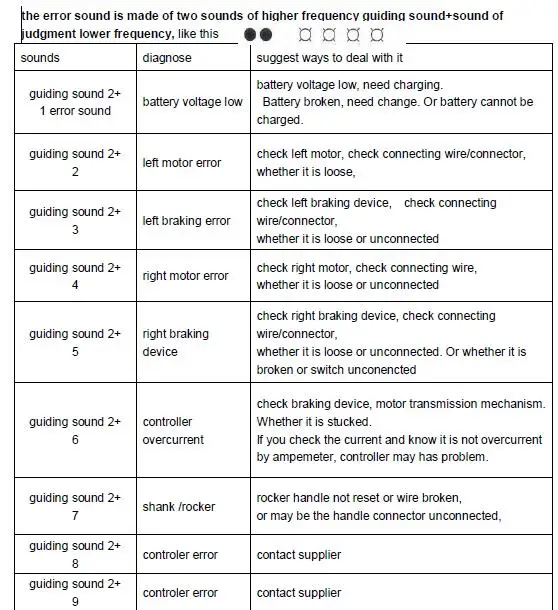

Ниже приведен код ошибки

Направляющий звук 2 +2/4/9, не фиксируется

Низкая емкость батареи

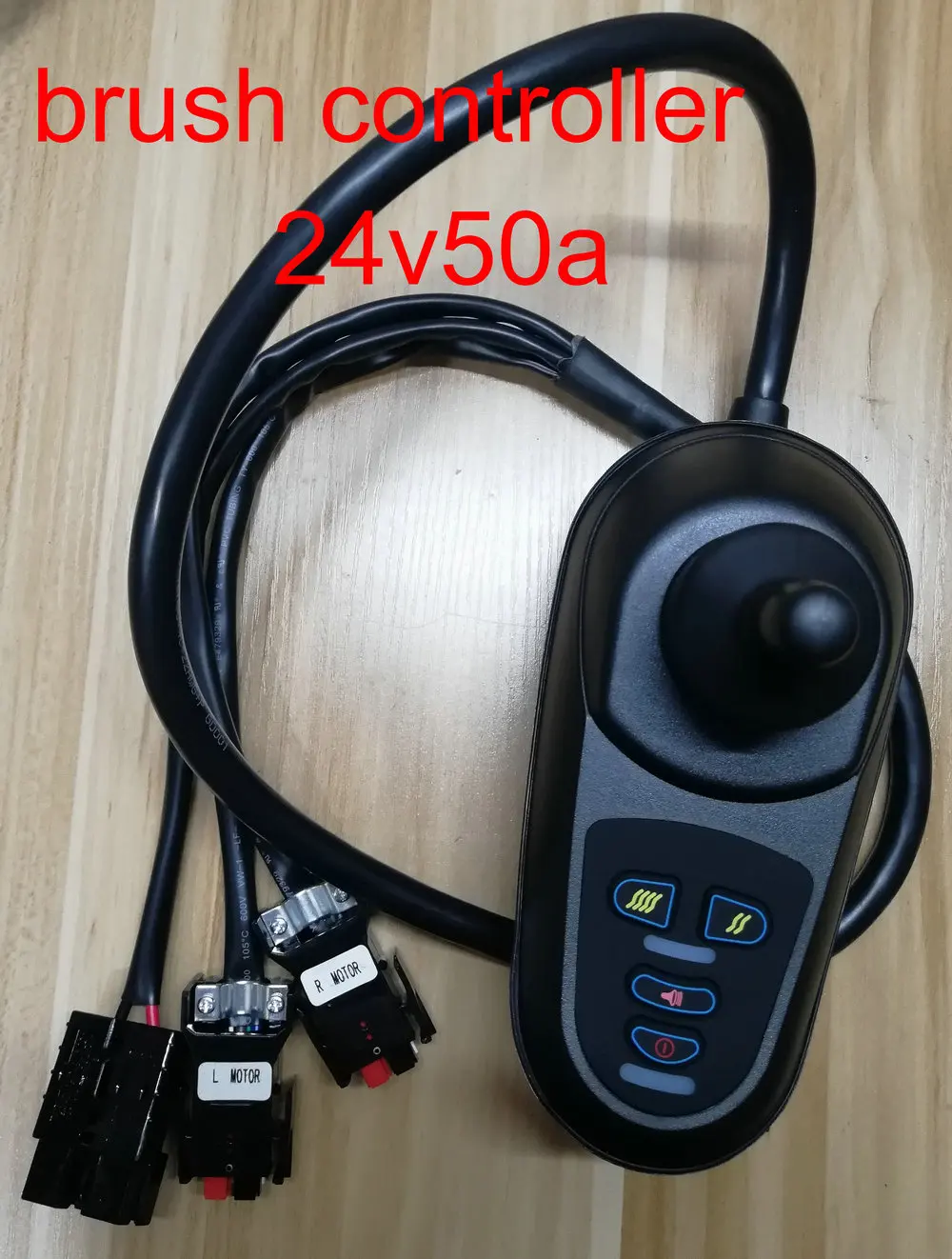

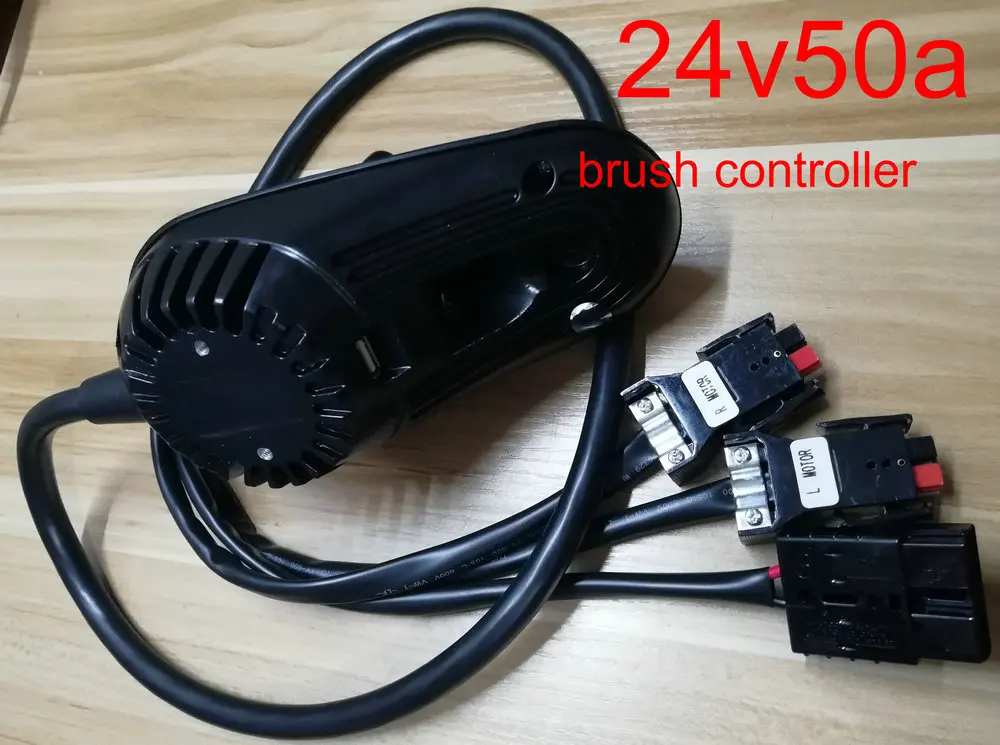

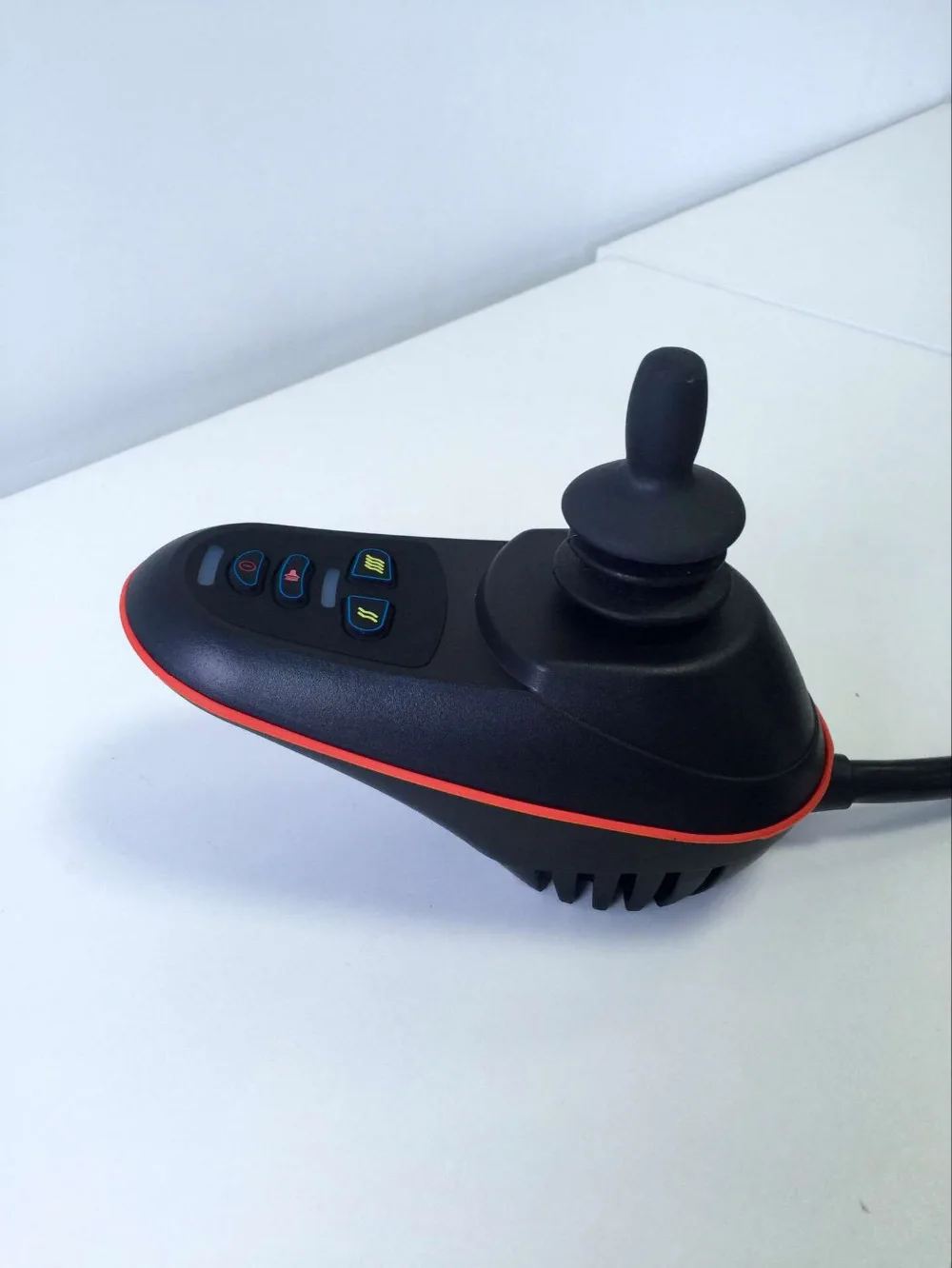

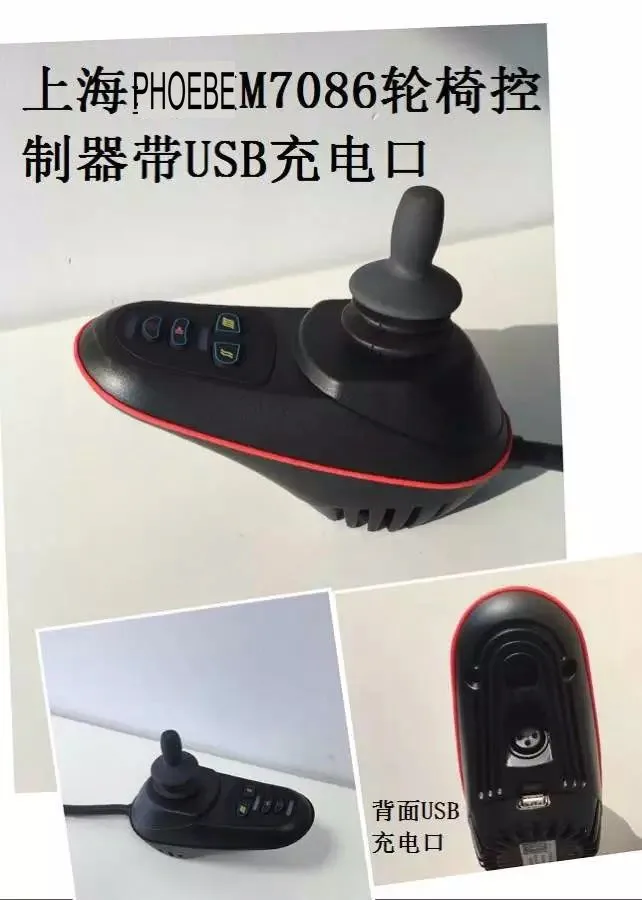

Детальное изображение продукта 24 в 50 А контроллер щетки с ручкой с usb-портом

См. Установку клиентом

Для других моделей, таких как контроллер светильник световым управлением и бесщеточный контроллер, свяжитесь с отделом продаж.

Доступные модели

Контроллер щетки с ручкой имеет модель ниже

M7086 с usb-портом

С светильник том M7085

Универсальный тип с электромагнитным тормозом M7086-WB

Без электромагнитного тормоза M7086-NB

Без электромагнитных тормозов, но с выдержкой M7086-SSS (нужен двигатель, не имеющий электромагнитных тормозов)

M7086-WIRELESS дюбл рокер

M7086-переключатель дистанционного управления

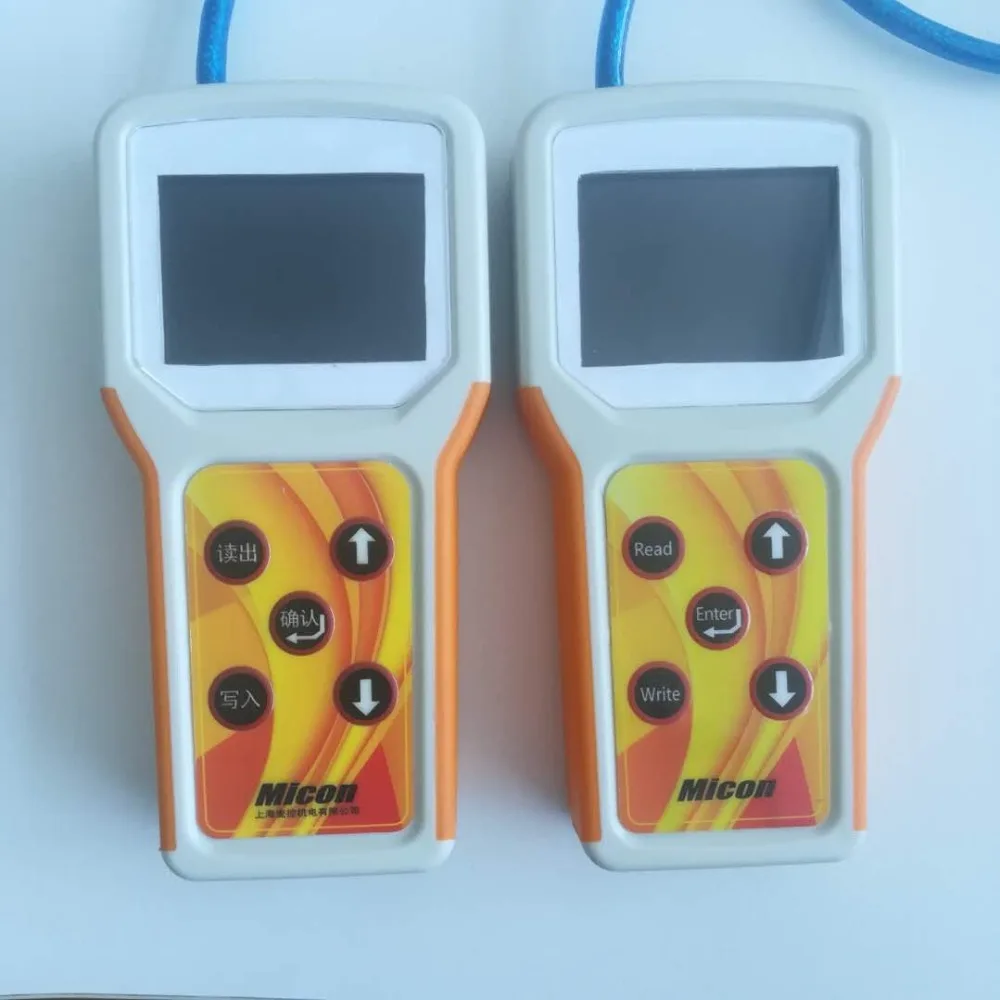

Если требуется программный инструмент для изменения данных контроллера, можно пообщаться с продавцом для его заказа

Оплатите 150 USD по транспортной ссылке, пожалуйста, оставьте адрес электронной почты, мы отправим инструкцию пользователя на английском языке, и этот программный инструмент,

Https://www.aliexpress.com/item/32852489879.html

Нижняя часть является моделью дляБесщеточный контроллер M7084

Https://www.aliexpress.com/item/32956521130.html?

Бесщеточный контроллер и коромысло также имеют

Электромагнитный тормоз M7084-WB--WITHM7084-NB -- без электромагнитного тормоза

Ниже для развлекательного автомобиля

Цена указана за образец

Для заказа количества пожалуйста оставьте сообщение, мы дадим большую скидку

И фотографии только для справки

Продавец сохраняет окончательное право на объяснение.

И для других моделей, таких как электромагнитный тормоз, с пультом дистанционного управления или для этой модели с более подробными параметрами или инструкциями, пожалуйста, поговорите с продавцом,
