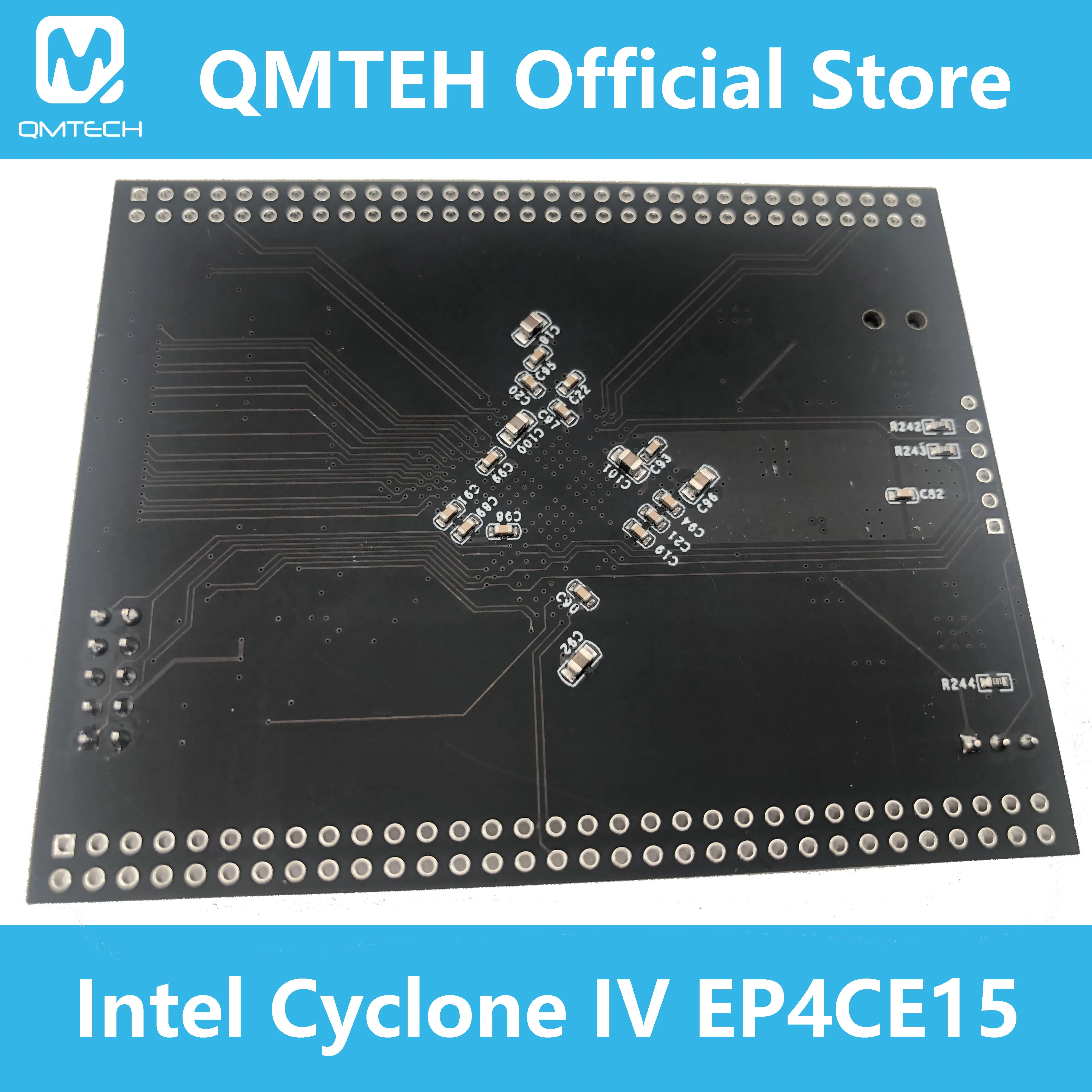

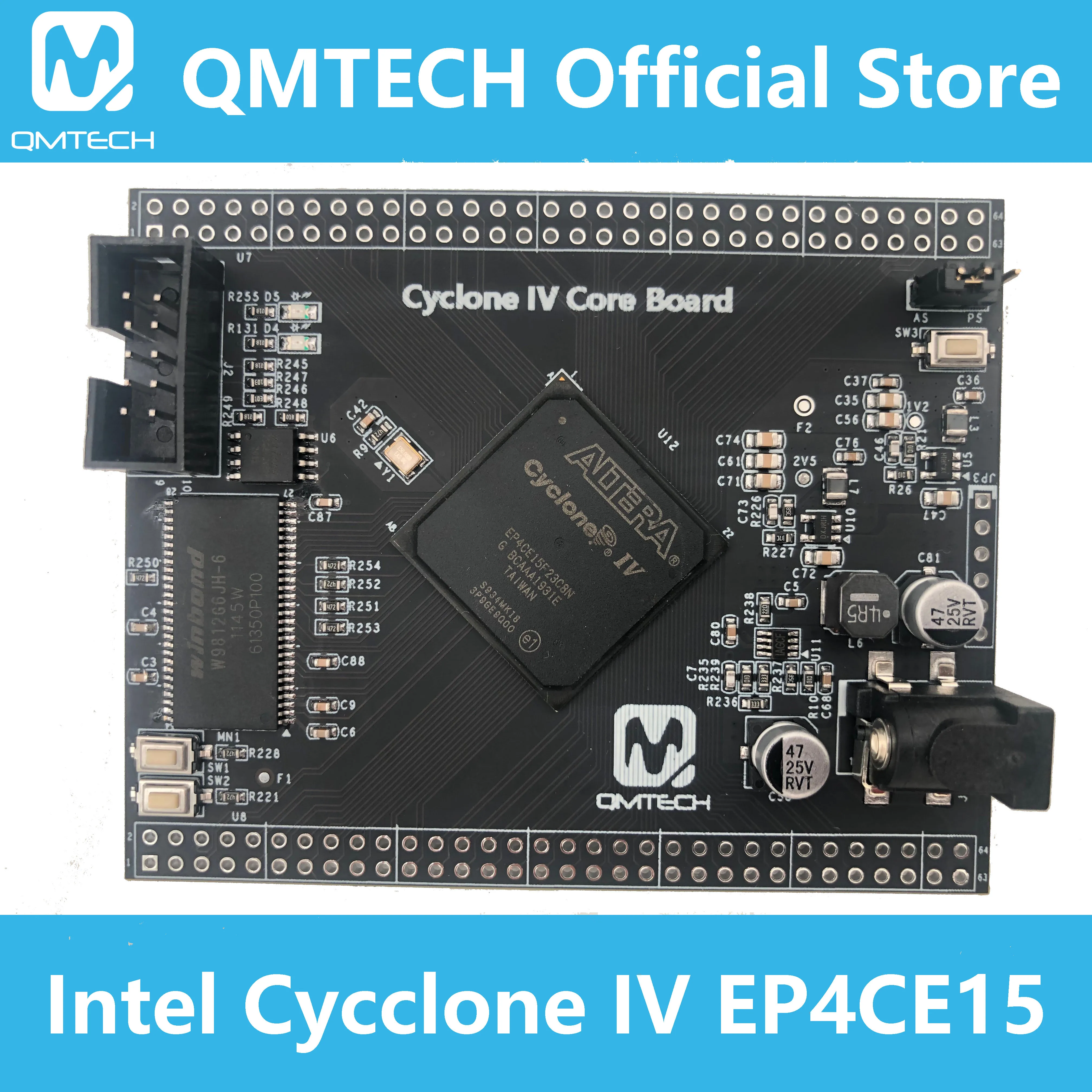

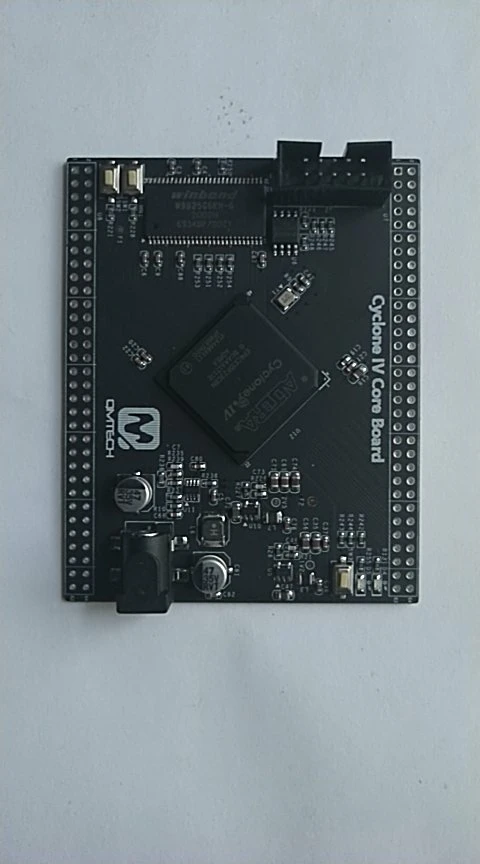

QMTECH Altera Intel FPGA основная плата Cyclone IV CycloneIV EP4CE15 SDRAM макетная плата

Бортовой FPGA: EP4CE15F23C8N;

Бортовой внешний FPGAКристальная частота:50 МГц;

EP4CE15F имеет богатый RAMРесурс;

EP4CE15F имеет 15K логических ячеек;

Бортовой Winbond SPI Flash W25Q64, 8M байт для пользовательского кода конфигурации;

Бортовой 32 Мб Winbond SDRAM, W9825G6KH-6;

Бортовой 3,3 V источника питания для FPGA, используя MP2315 широкий диапазон входного переменного тока/постоянного тока;

EP4CE15F основной плате имеет два 64p, 2,54 мм Шаг заголовки для удлинения 108 пользователей IOs. Все 108 пользователей IOs точно разработаны с подходящей длиной;

Материнская плата EP4CE15F имеет 3 пользовательских переключателя;

Материнская плата EP4CE15F имеет 2 пользовательских светодиода;

EP4CE15F основной плате имеет интерфейс JTAG, используя 10p, 2,54 мм pitch заголовок;

EP4CE15F основная плата PCB Размер: 6,7 см x 8,4 см;

По умолчанию источник питания для платы: 1A @ 5 в постоянного тока, тип заголовка постоянного тока: DC-050, 5,5 мм x 2,1 мм;

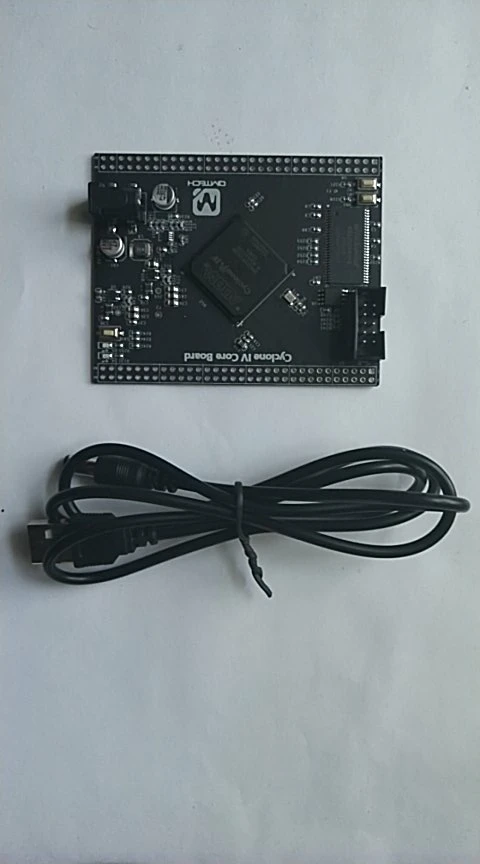

Одна основная плата QM_CYCLONE_IV_EP4CE15.

Схема, руководство пользователя, программа тестирования предоставляется через Github:Https://github.com/ChinaQMTECH/CYCLONE_IV_EP4CE15
