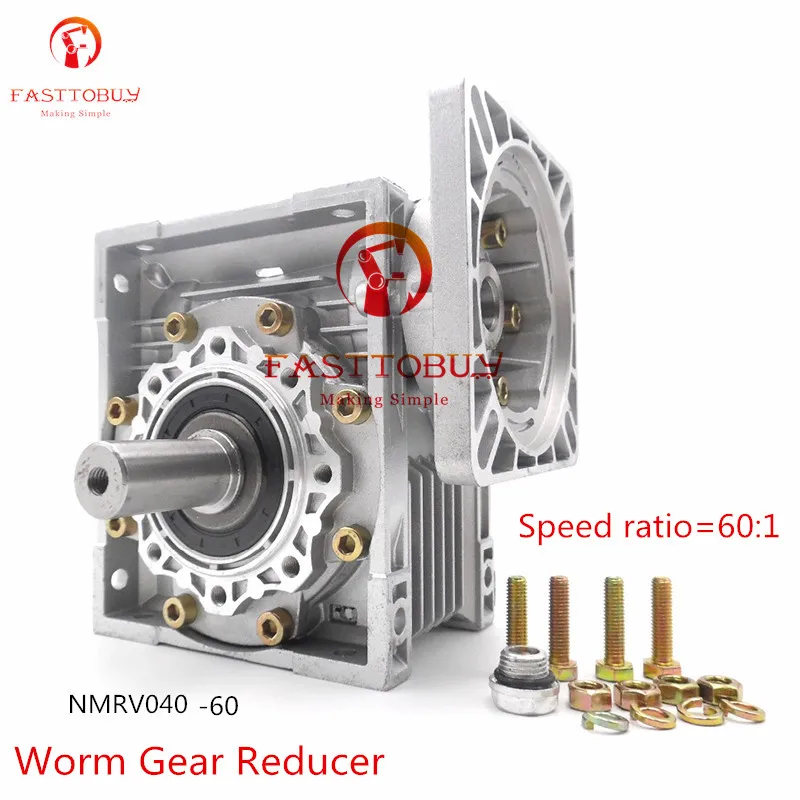

NMRV040 червячный редуктор NEMA24 соотношение 60:1 для шагового двигателя
Пожалуйста, обратите внимание на соотношение, которое вам нужно при размещении заказа, спасибо!
1. Турбо-червячный редукторВыбор типа
Стол-1 шт.
Модель
NMRV040-60
Тип
Червячный редуктор
Соотношение скоростей
60:1
Входной размер отверстия
11-14 мм (по умолчанию = 14 мм)
Вход модель фланца
NEMA24(По умолчанию = NEMA24)(Если вам нужен другой размер фланца, пожалуйста, свяжитесь с нами.)
Шпунт
NEMA24 по умолчанию = 50 мм
Диаметр выходного вала
18 мм (если вам нужен другой размер, пожалуйста, свяжитесь с нами.)
Страна происхождения
Китай (один год гарантии)
Применение
Сочетается с сервоприводом/шаговым двигателем
Товары цвет
Синий/Argentate (по умолчанию: Argentate)
Уважаемые покупатели, обратите внимание:
Этот список будет доставлен в соответствии сTable1, Если нет, пожалуйста, сообщите нам, какой тип товара вам нужен. Например:

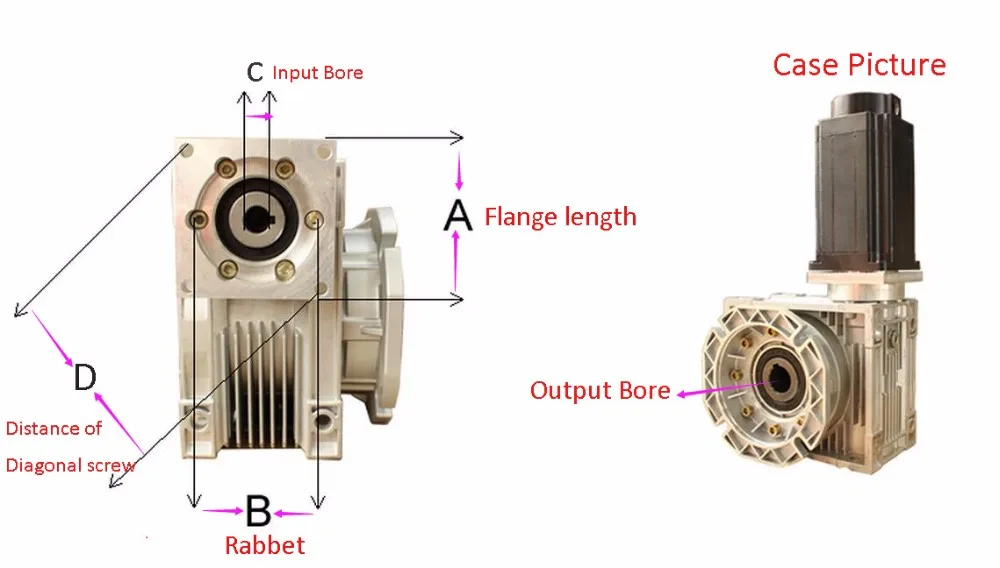

МоторРисунок
Передаточное число:5:1, 7,5: 1,10:1 ,15:1 , 20:1 , 25:1 , 30:1 , 40:1 , 50:1 , 60:1 , 80:1 , 100:1
Вход/выход отверстия(C)
Вход Квадратный фланец Диаметр вала (мм): длина(А)
Дистэйн диагонального винта(D)
Шпунт(B)

2. Общие характеристики (несколько вариантов)
Модель
NMRV040
Коэффициент скорости диапазона
60:1
Входной диаметр вала для двигателя
11 мм/14 мм для шагового и серводвигателя
Фланцевая рама (A * A)
60*60/80*80/86*86/90*90/104*104 мм

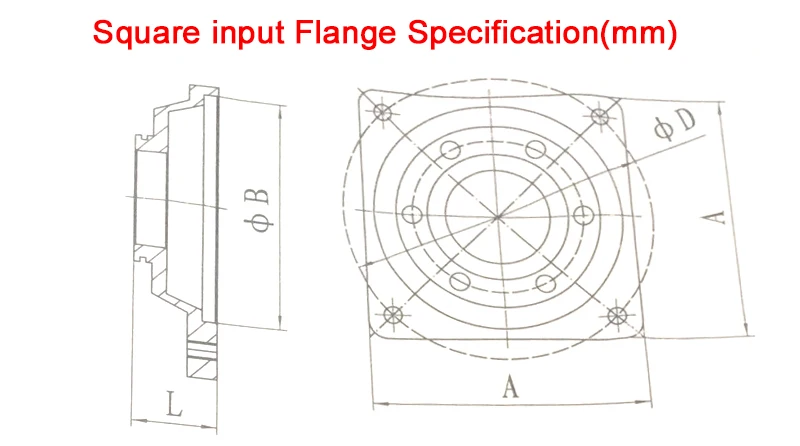

3. Спецификация квадратного входного фланца (мм)

ЦентрРасстояние
МатчМоторРама
Шпунт
РасстояниеДиагональ винт
Длина
Входное отверстиеРазмер
Выходного отверстияРазмер
RV30
57*57
38
66
20
9/ 11 (мм)
14 мм
90*90 см
83
104
27
104*104
94/95
120
30
RV40
60*60
50
70
26
11-14 (мм)
18 мм
80*80
60/70/73
90
27
86*86
60/70/73
90
27
90*90 см
83
104
27
104*104
94/95/98
120
30
RV50
80*80
60/70/73
90
27
14/ 19 (мм)
25 мм
86*86
60/70/73
90
27
90*90 см
83
104
27
110*110
85/95
120
27
130*130
100/110
145
31
RV63
80*80
70
90 M6
31
14/ 19/22/ 24 (мм)
25 мм
110*110
95
120
46
130*130
85/100/110
145
40
RV075
110*110
85
120
46
19/ 22/24/ 28 (мм)
28 мм
130*130
110
145
40

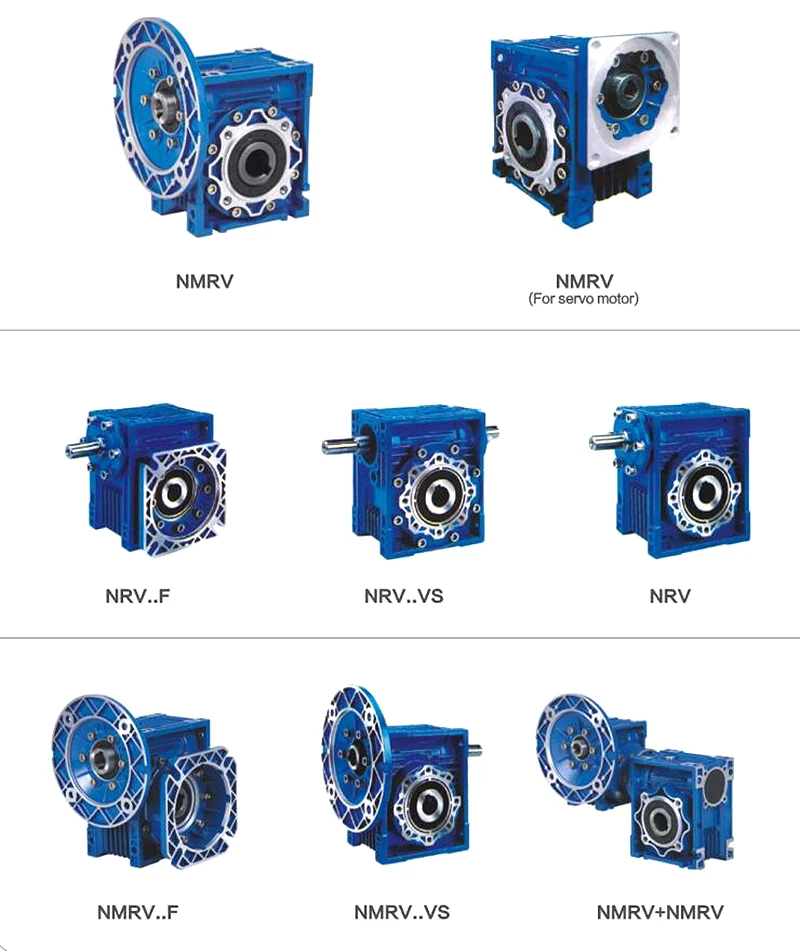

4. Множественный выбор
Существует множество вариантов редуктора серии RV040 в соответствии с чертежами. При необходимости, пожалуйста, свяжитесь с нами!

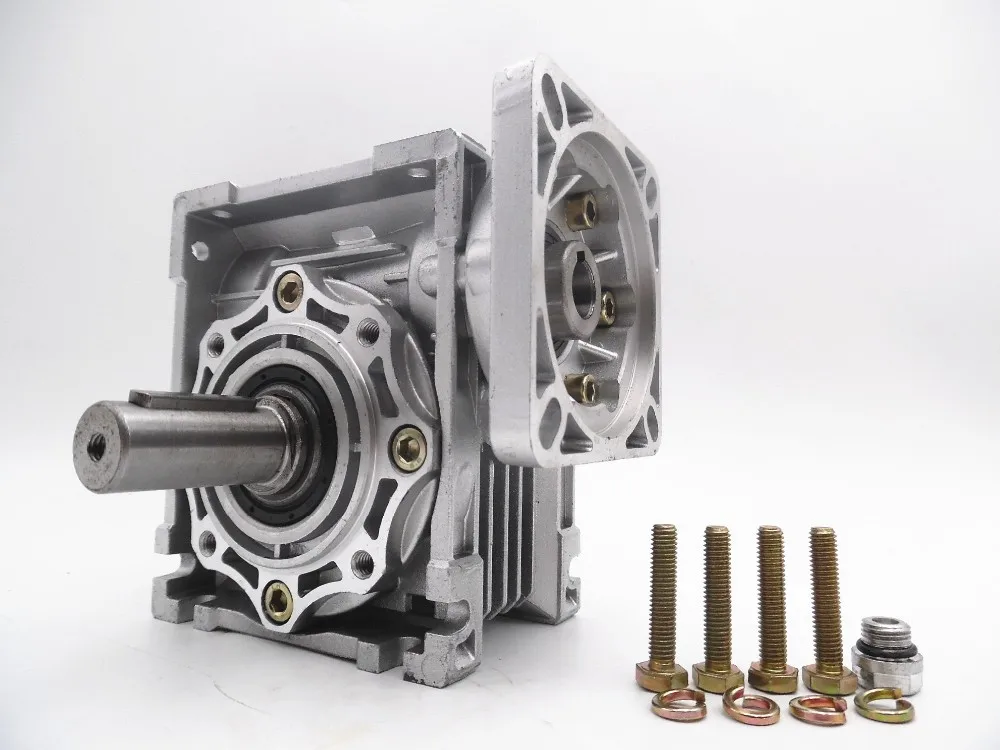

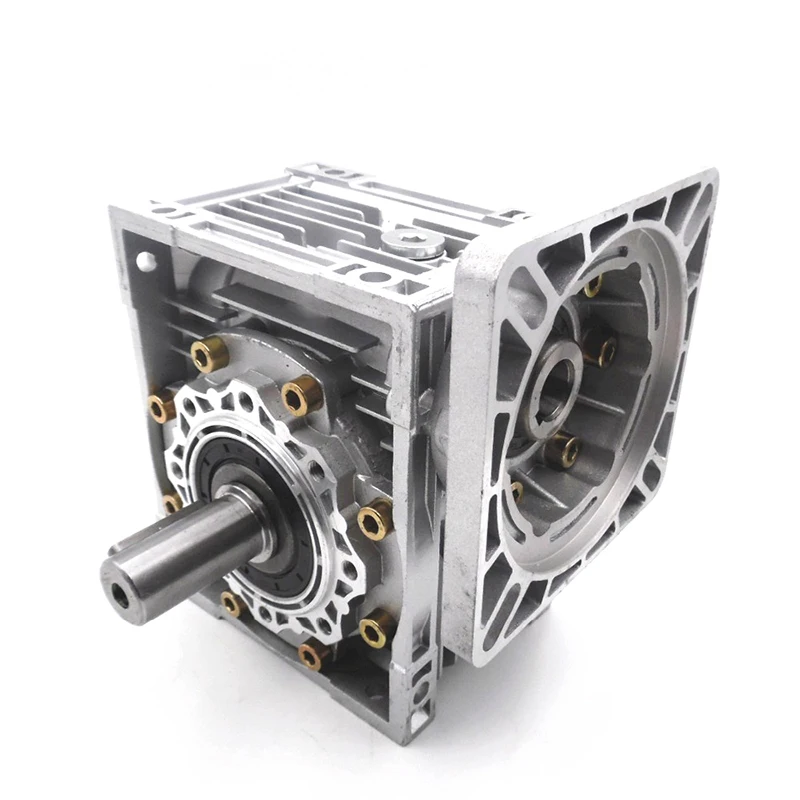

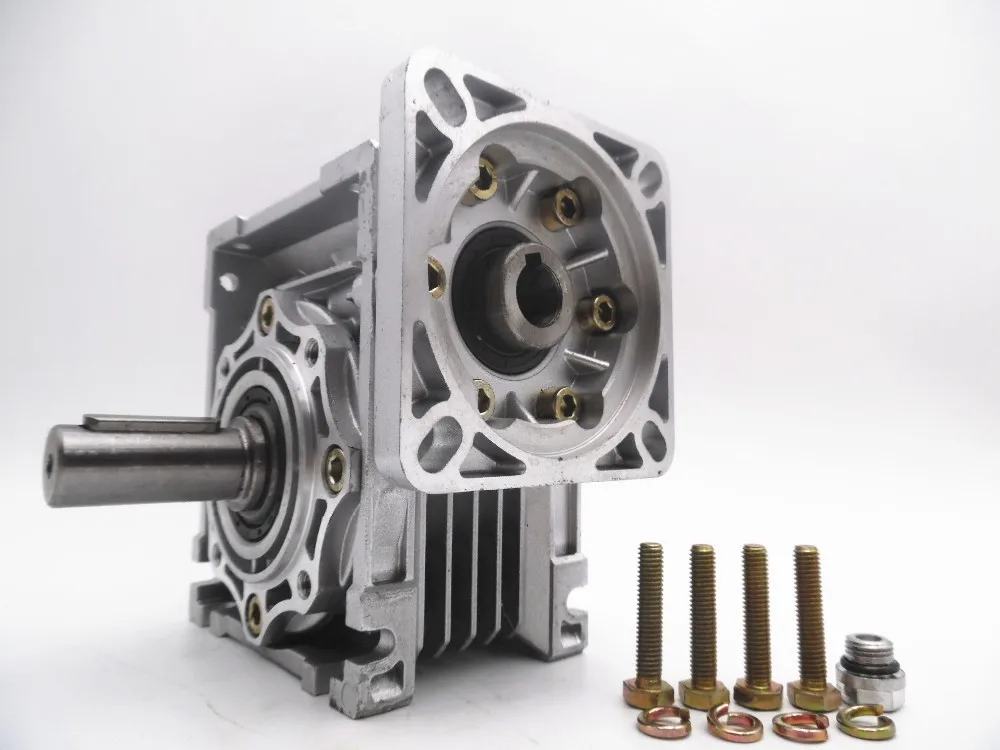

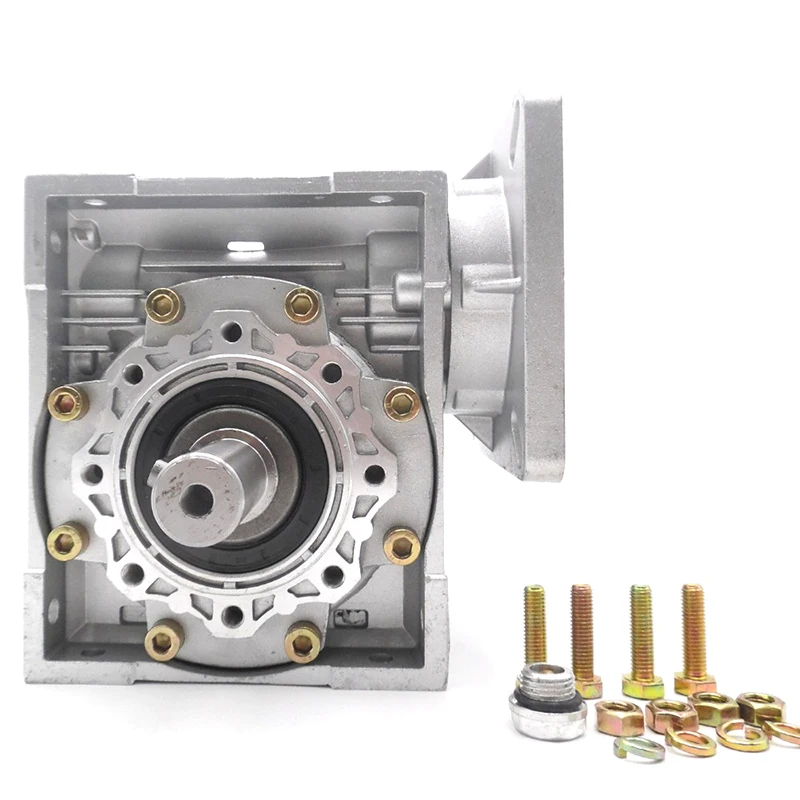

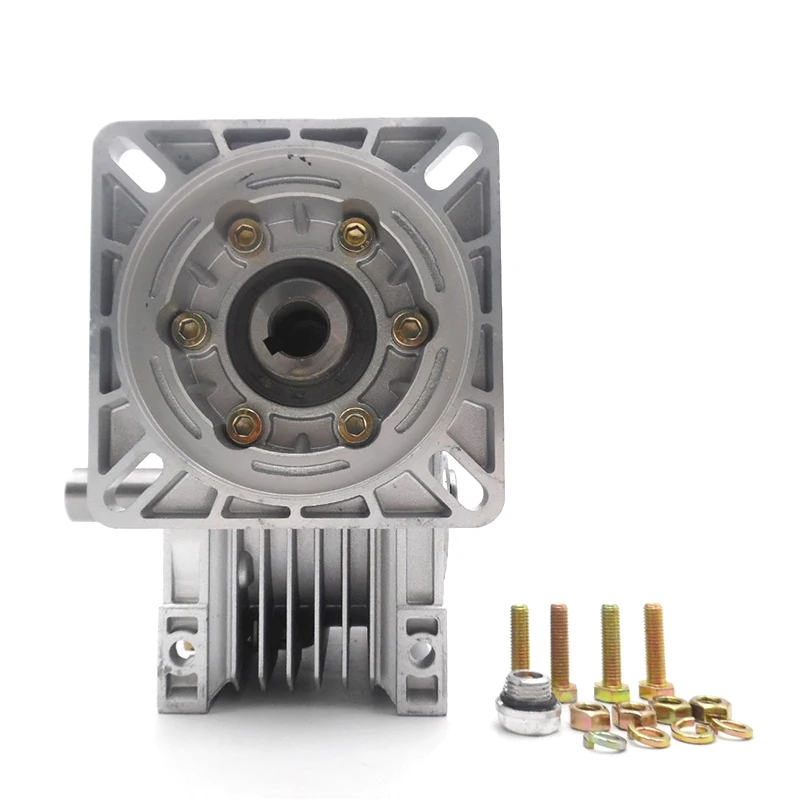

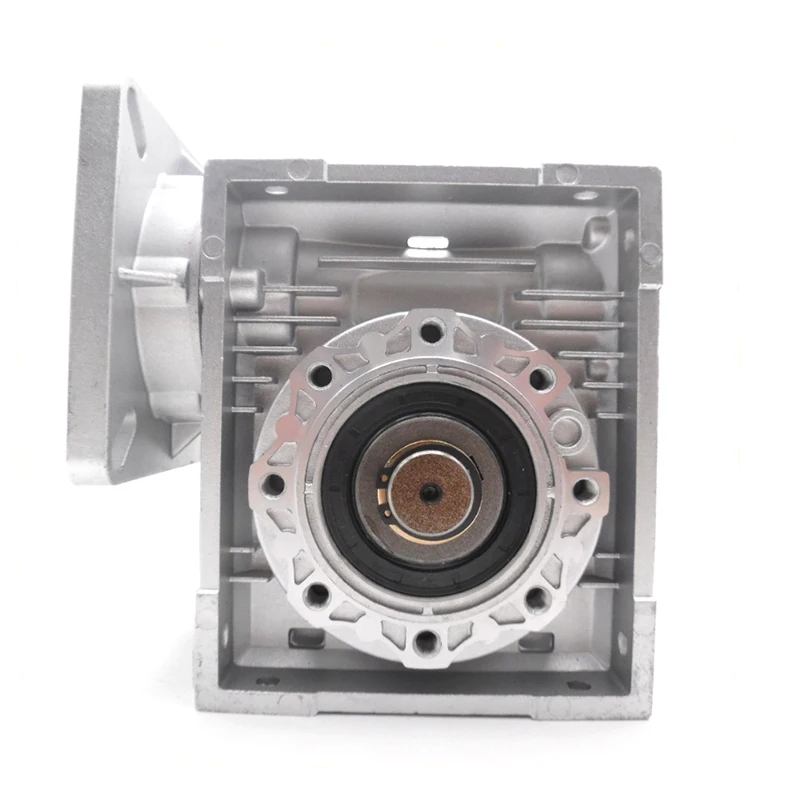

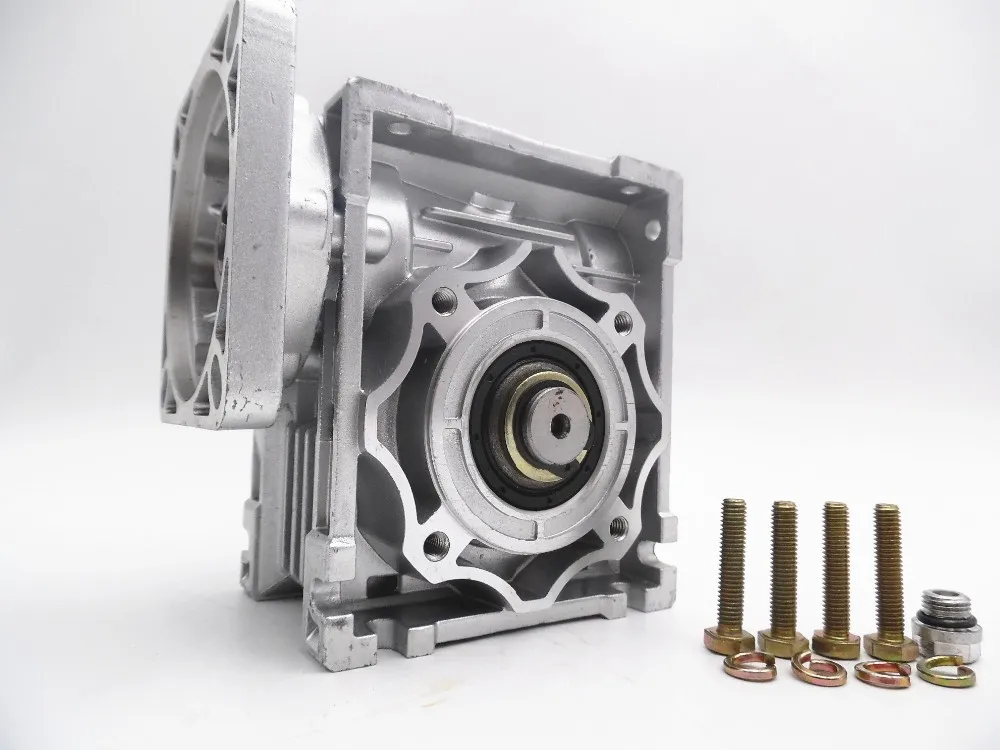

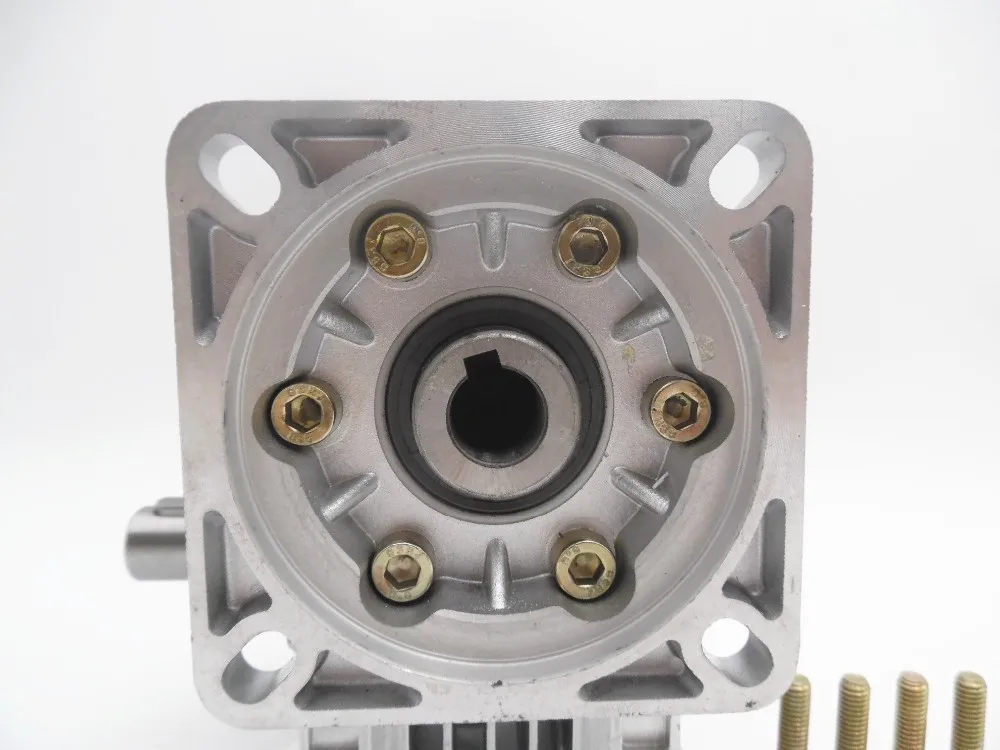

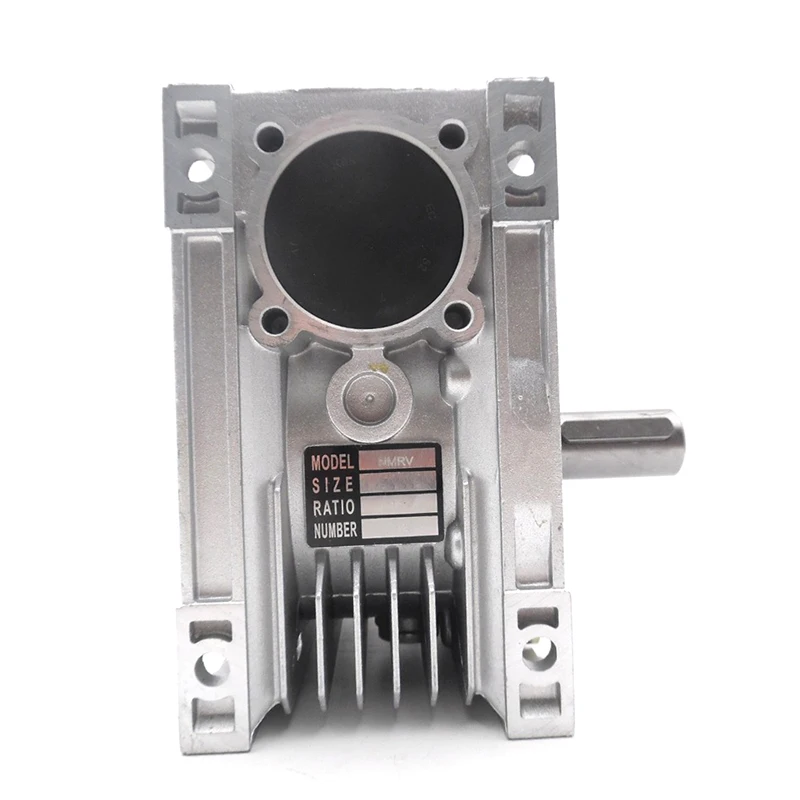

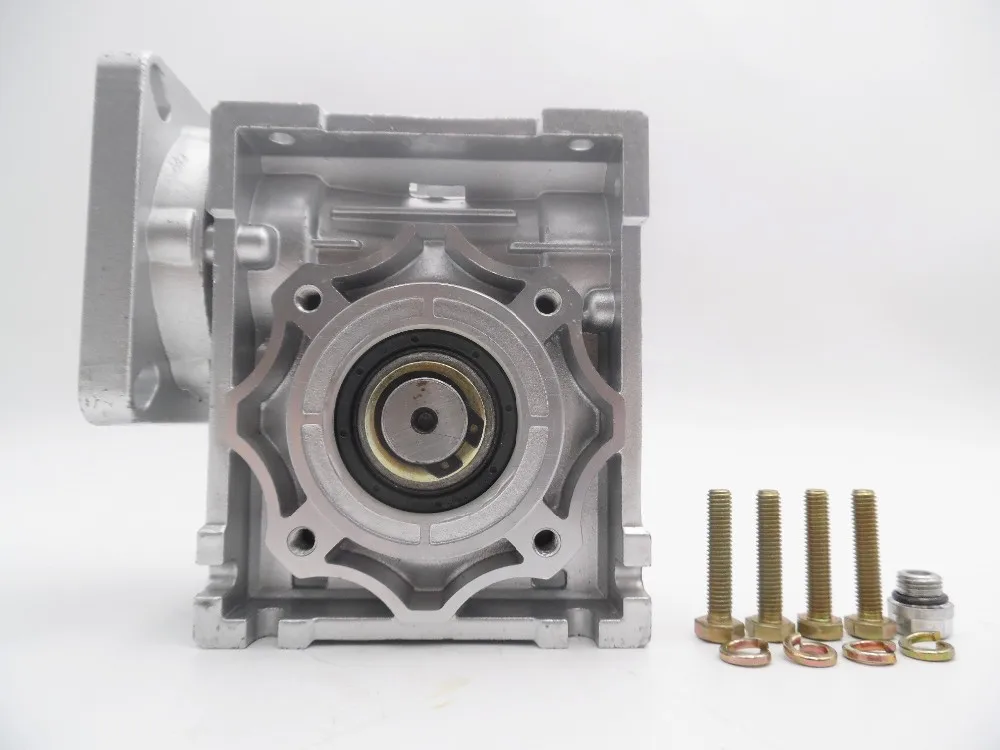

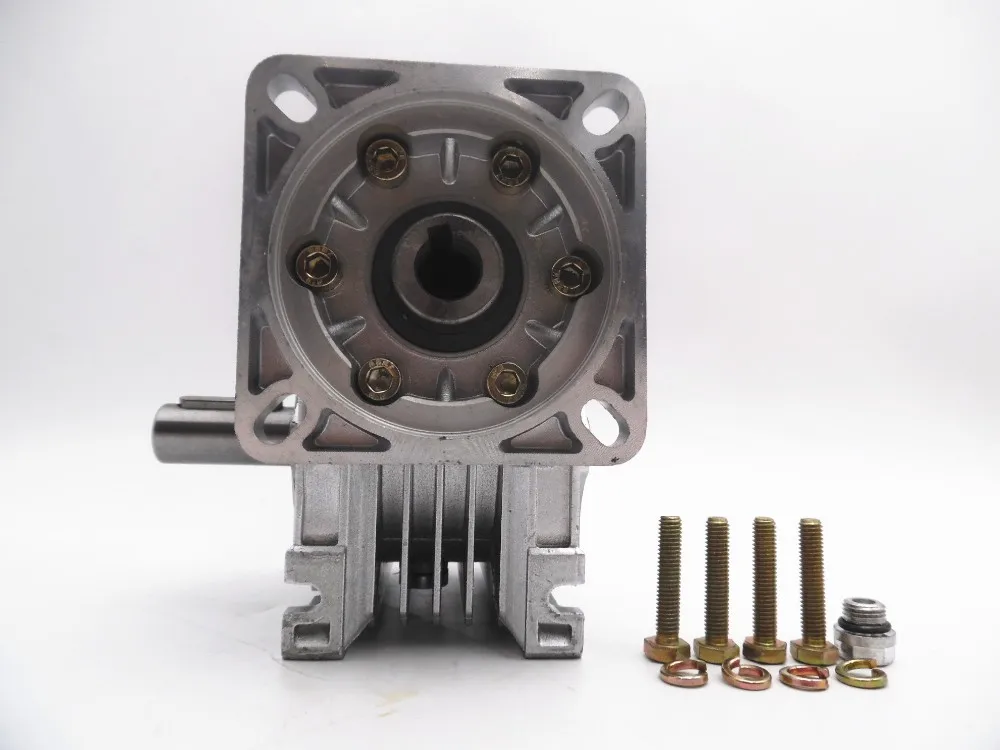

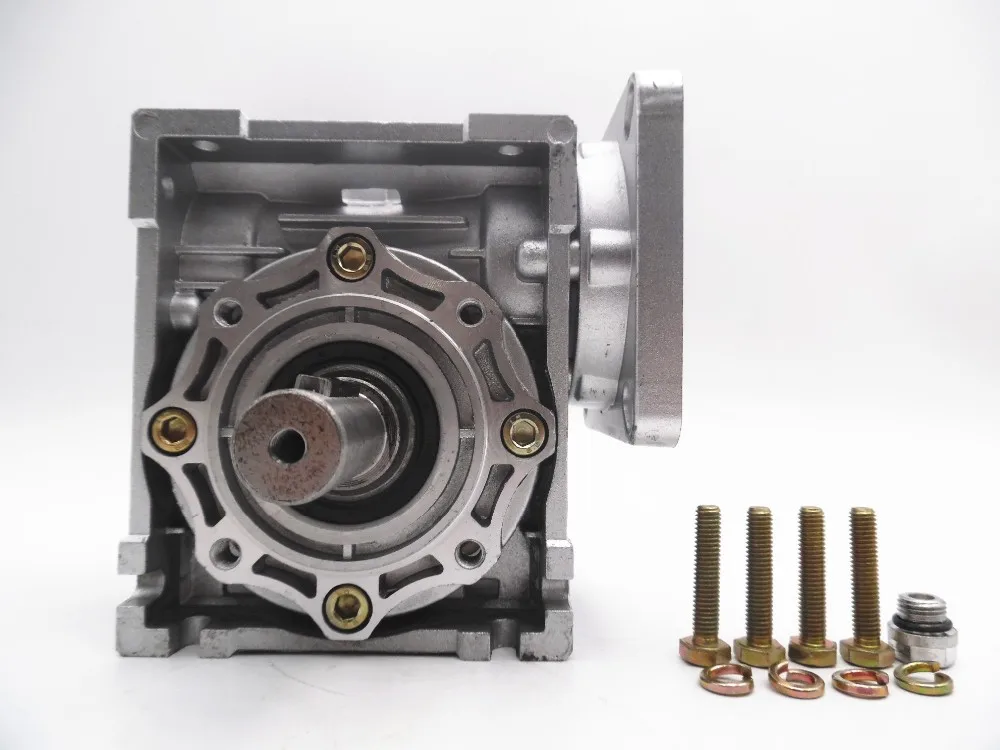

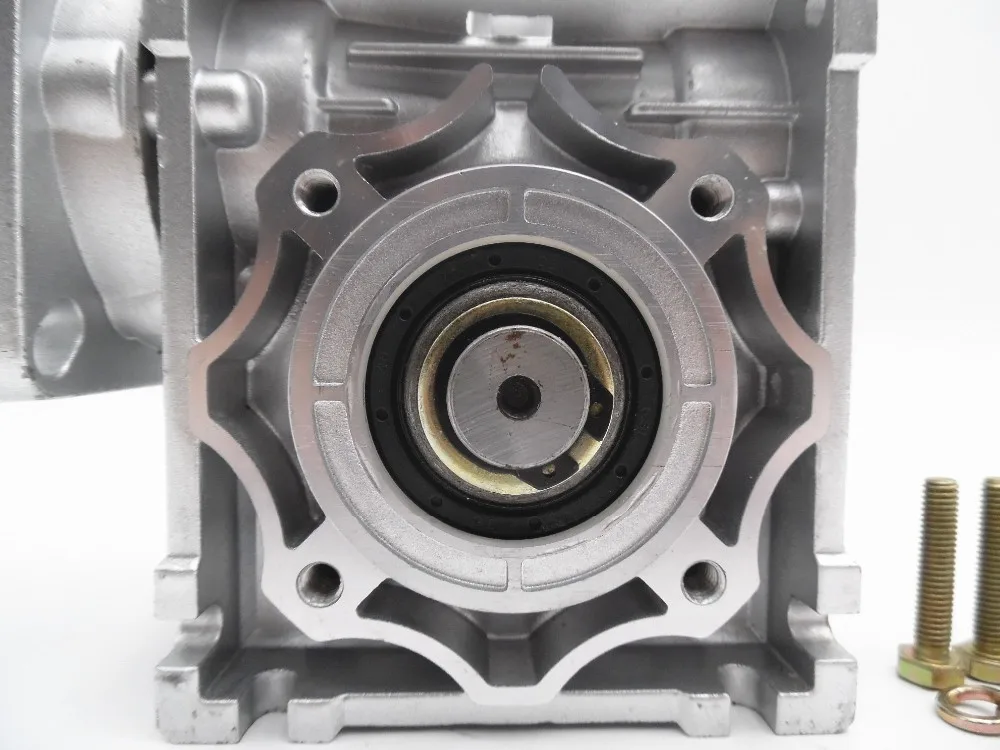

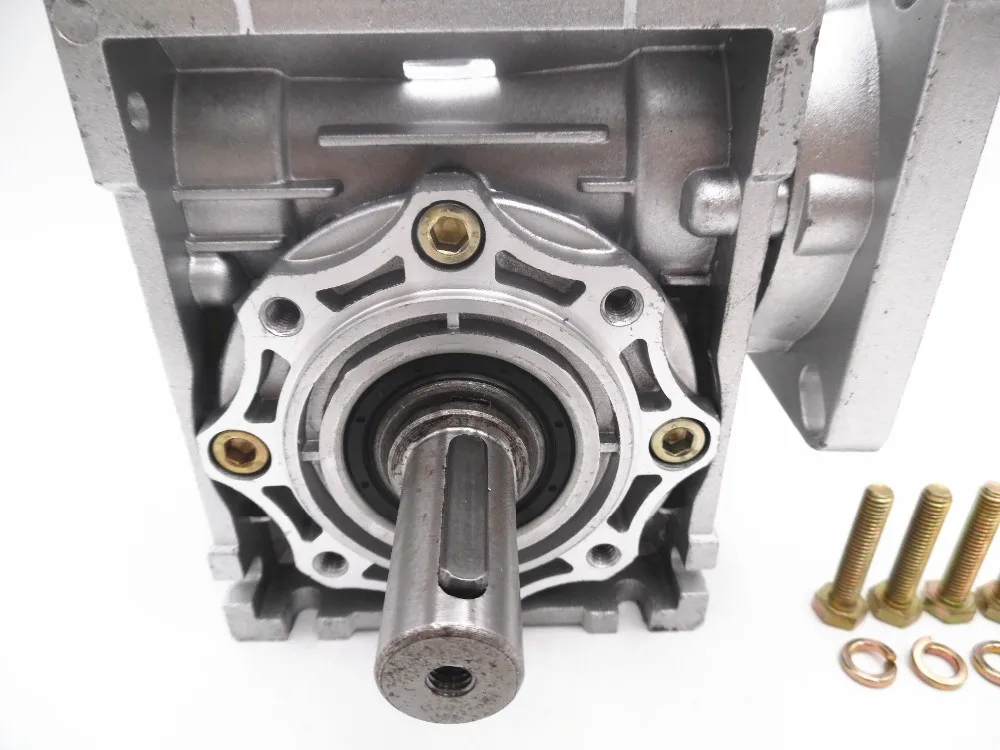

Фото продукта








Похожие NEMA24 RV40 червячный редуктор для шагового двигателя:
Модель
Межцентровое расстояние
Соотношение
Фланец
Применение
Ссылка
NMRV040-30
NMRV040
30:1
NEMA24
Для шагового двигателя
Покупате прямо сейчас
NMRV040-50
NMRV040
50:1
NEMA24
Для шагового двигателя
Покупате прямо сейчас
NMRV040-100
NMRV040
100:1
NEMA24
Для шагового двигателя
Покупате прямо сейчас
Пожалуйста, нажмите здесь, если вам нужноВтулка вала/адаптер отверстия для8 мм вал шагового двигателя до 11 мм червячного редуктора.
