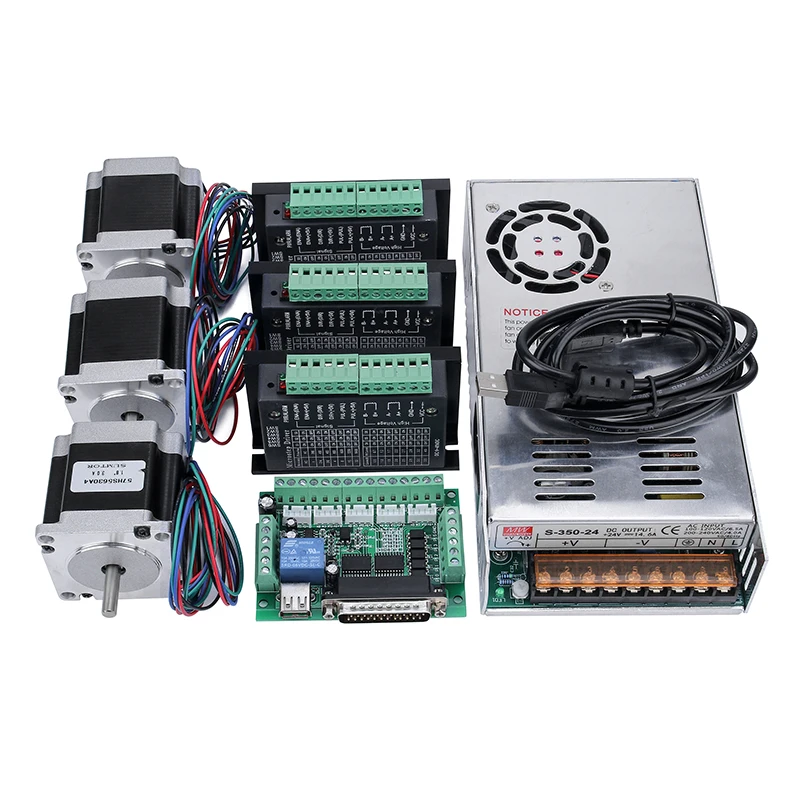

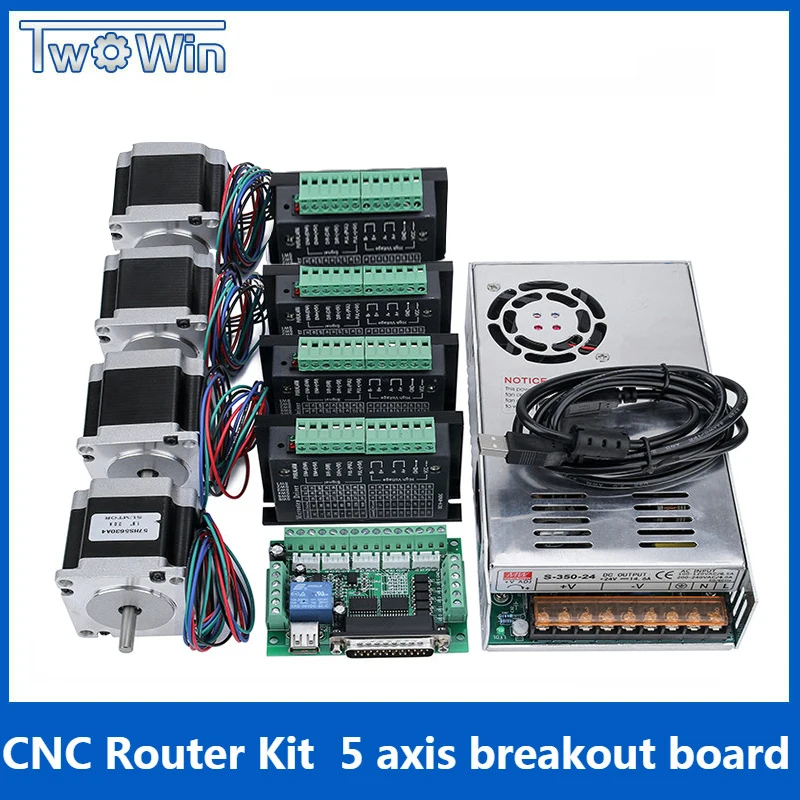

Посылка:
Посылка с 3 Осями:
1 х 24V/15A импульсный источник питания
3x1 оси TB6600 Драйвер шагового двигателя
3 x 57HS5630A 4 шагового двигателя
1x5 осевая секционная плата

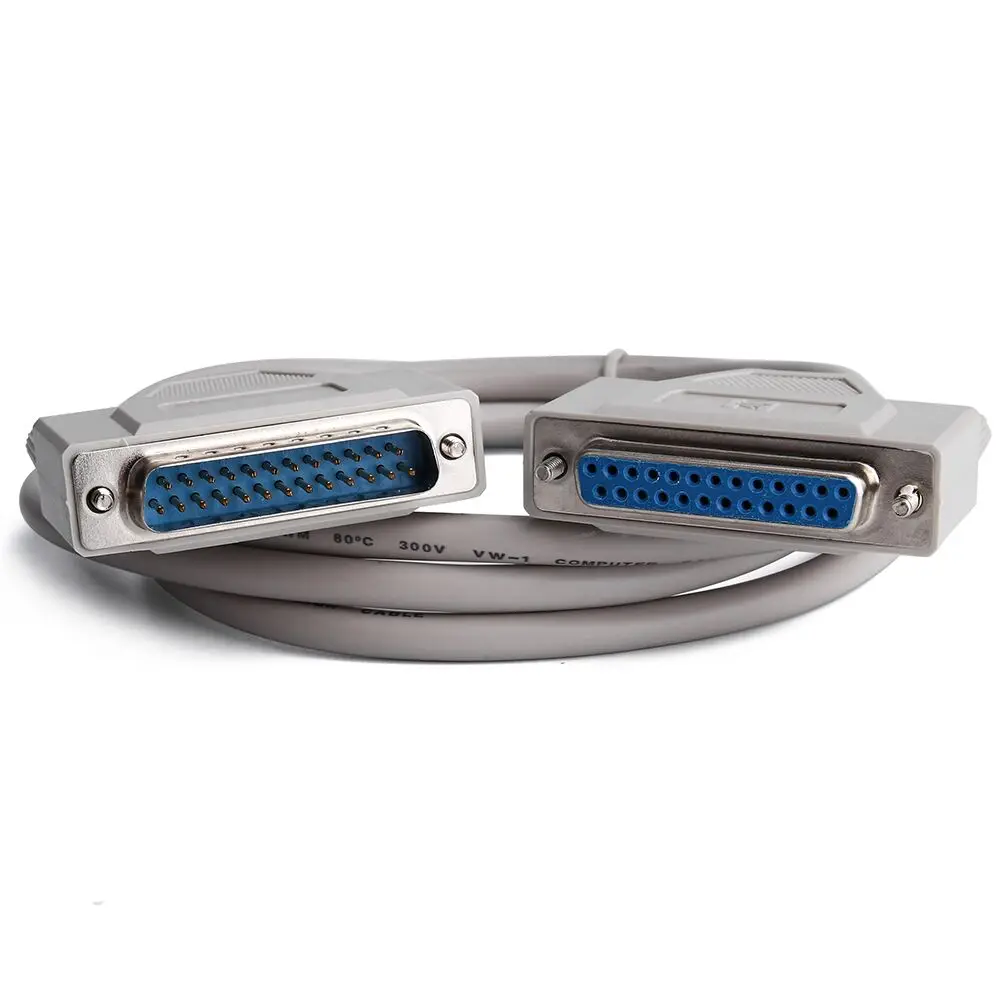

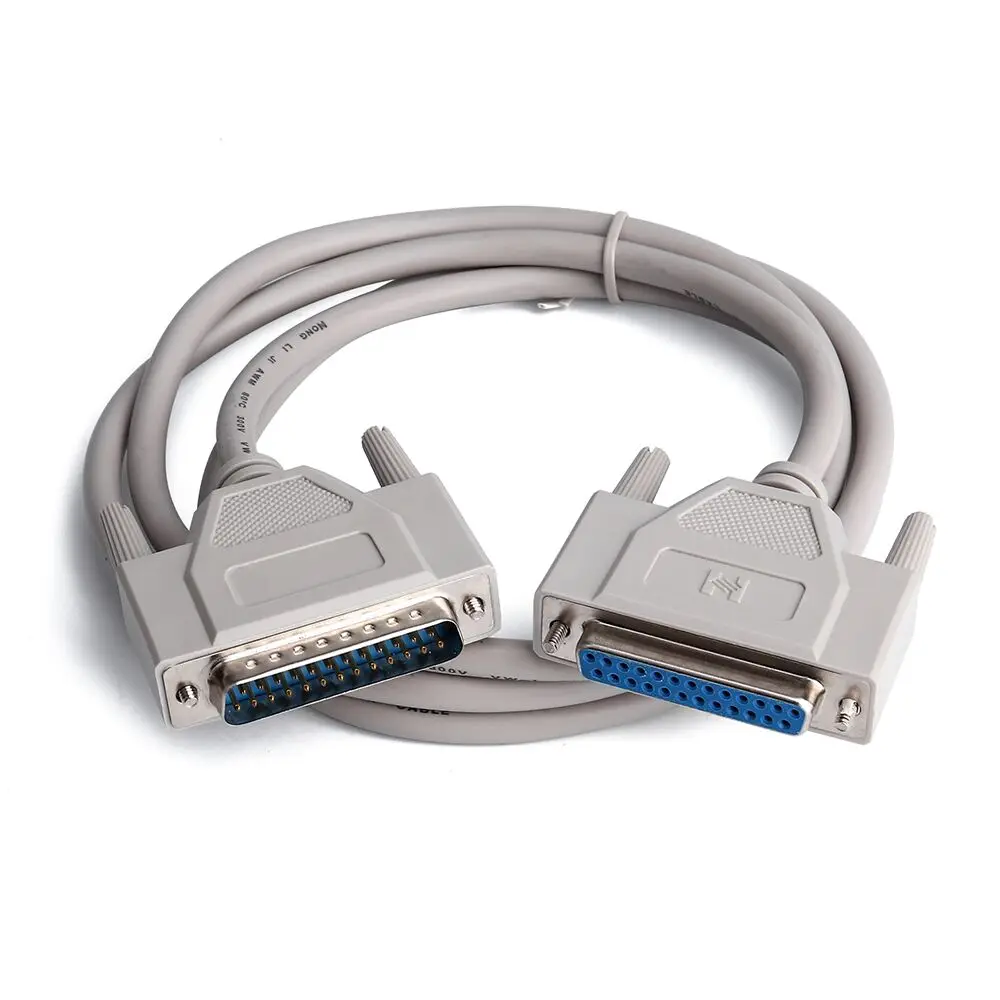

Параллельный кабель DB25-1 шт.
Посылка с 4 осями:
1 х 24V/15A импульсный источник питания
4x1 оси TB6600 Драйвер шагового двигателя
4 x 57HS5630A 4 шагового двигателя
1x5 осевая секционная плата
Параллельный кабель DB25-1 шт.
Описание:
Входное напряжение: 9-40 В постоянного тока
Входной ток: рекомендуется использовать переключатель питания 5А
Выходной ток: 0,5-4.0A
Максимальная потребляемая мощность: 160 Вт
Сегментация: 1, 2/A, 2/B, 4, 8, 16, 32
Температура: Рабочая температура = -10 ℃ ~ 45 ℃; Температура хранения = -40 ℃ ~ 70 ℃
Влажность: не может мороз, не может иметь капель
Инструкции по входу/выходу:
1. Входной сигнал
PUL +: импульсный сигнал +
PUL- : Ввод импульсного сигнала-
DIR +: двигатель вперед/назад +
DIR- : двигатель вперед/назад-
EN +: моторное автономное управление +
EN- : моторное автономное управление-
2. Подключение обмотки двигателя
A +: подключение двигателя обмотки A + фазы
A-: подключение двигателя обмотки а-фазы
B +: подключение двигателя обмотки B + фаза
B-: подключение двигателя обмотки b-фазы
3. Подключение напряжения питания
VCC: источник питания +
GND: источник питания-

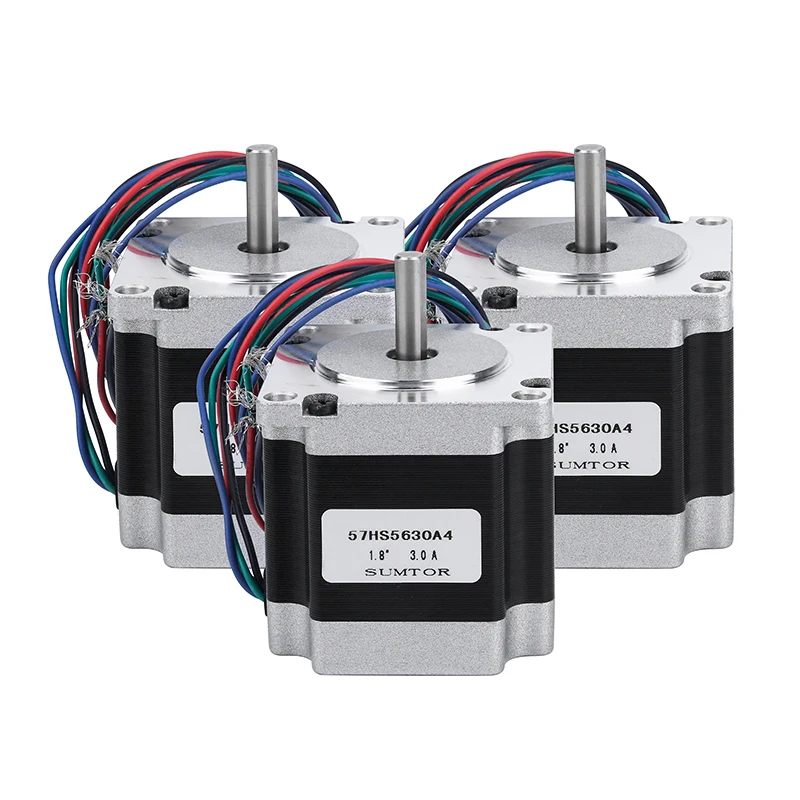

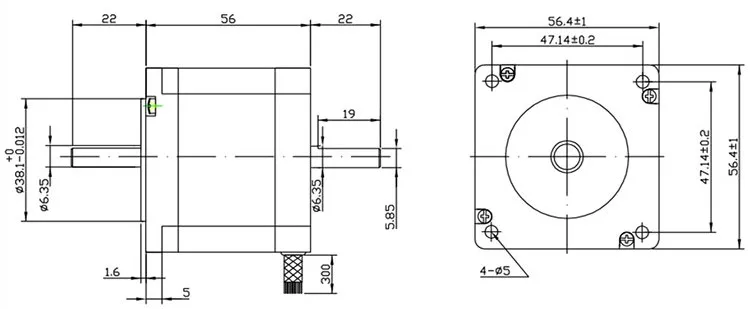

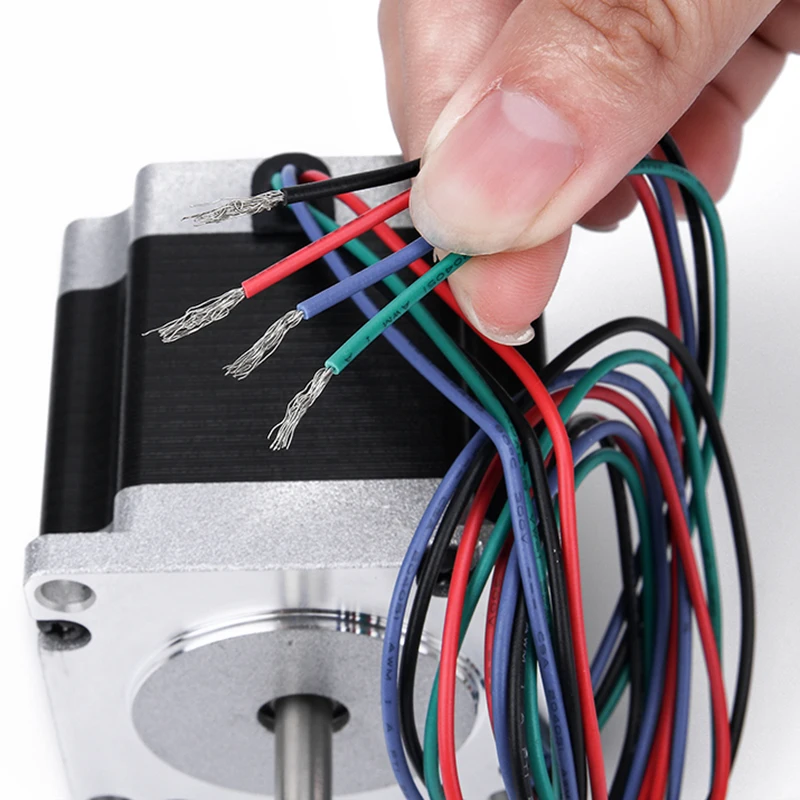

Двигатель:
Модель: 57HS5630A4
Шаг ангела: 1,8 °
Ток тока: 3A
Фазовое сопротивление: 0.8Ω
Индуктивность фазы: 2.4mH
Удерживающий крутящий момент: 1,2 Н. М
Свинцовый провод: 4 шт.

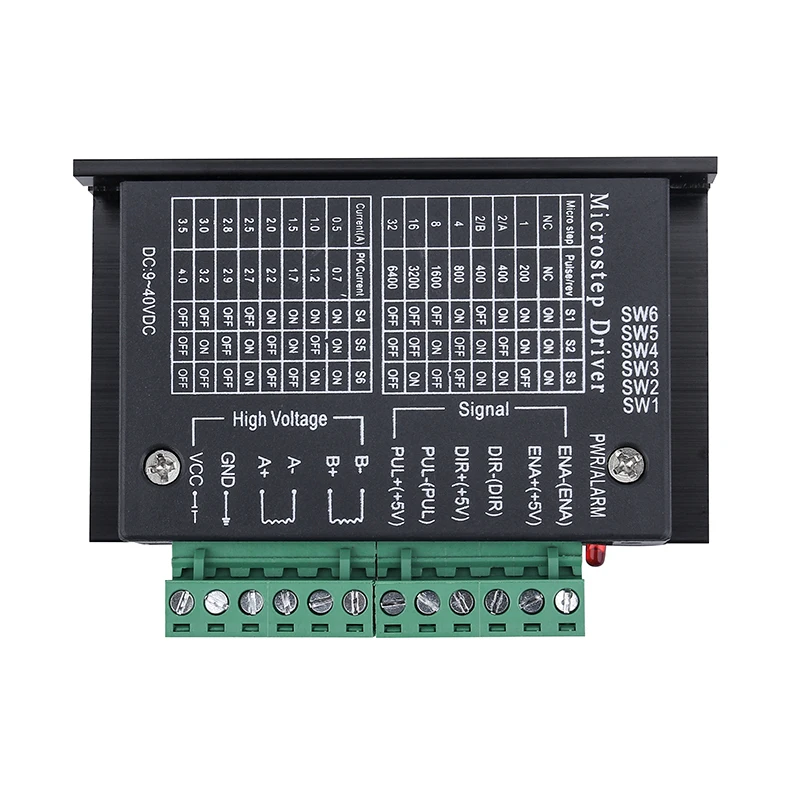

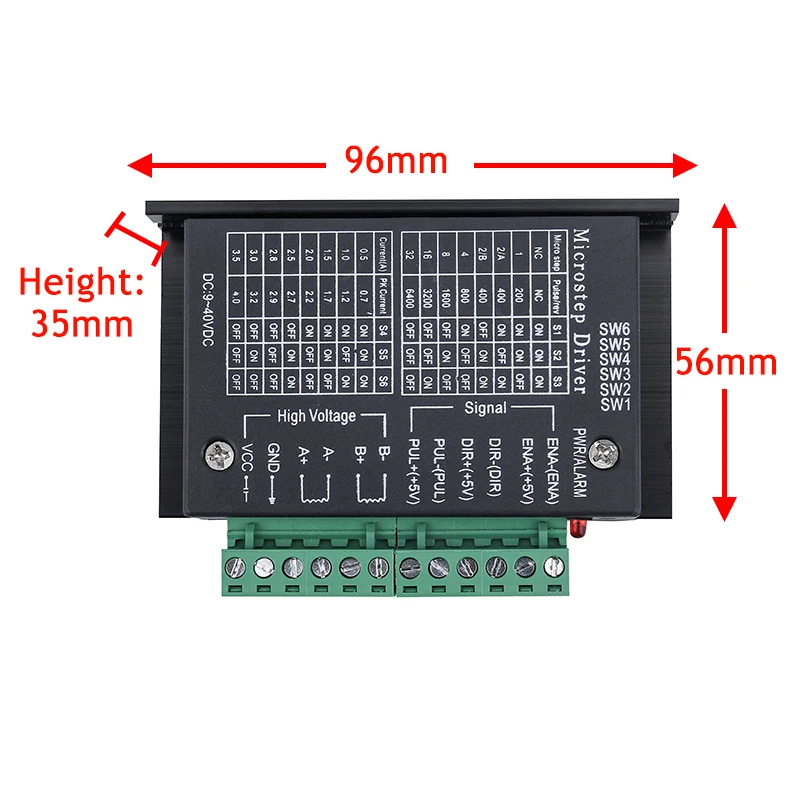

TB6600 драйвер:
Этот драйвер использует новый оригинальный чип Toshiba TB6600, стабильный, заблокирован без каких-либо шумов, встроенный, защита от обратной полярности. Корпус радиатора изготовлен из того же размера, что и алюминиевый корпус 2M542, охлаждающий эффект очень хорош! Некоторые маленькие драйверы радиатора, продаваемые другими продавцами, не на том же уровне, чтобы сравнить с нашим драйвером, приглашаем каждого клиента контрастировать!
1. Входная мощность постоянного тока Тип: 12 В ~ 48 В (Типичный 36 В);
2. Выходной ток: 0,6 ~ 4.5A;
3.Mircostep: 1,2,4,8,16;
4. Форма защиты: защита от перегрева, защита от перегрузки по току, защита от перенапряжения;
5. Максимальная частота пульса составляет 200 кГц;
6. Размеры: 118 мм * 87 мм * 35 мм;
7. Вес нетто: 253 г;
8. Рабочая среда: температура-15 ~ 50 градусов, влажность <90%.
9. Модель: TB6600.

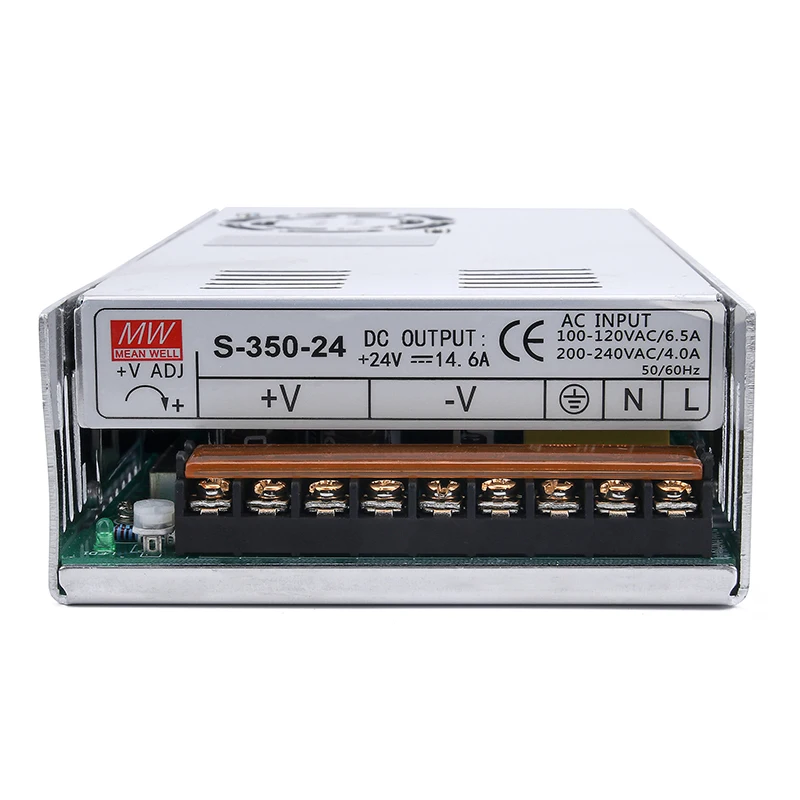

Импульсный источник питания
1. Диапазон входного напряжения переменного тока изменяется переключателем2. Высокая эффективность, высокая надежность
3.100% Испытание на полную нагрузку
4. Защита: короткого замыкания/перегрузки/перенапряжения/перегрева
5. Встроенный вентилятор охлаждения постоянного тока
6. Рабочая частота 25 кГц
7. Входное напряжение: 220 В
8.Выходное напряжение: 36 В
9. Выходной ток: 9.7A
10.Выходная мощность: 350 Вт

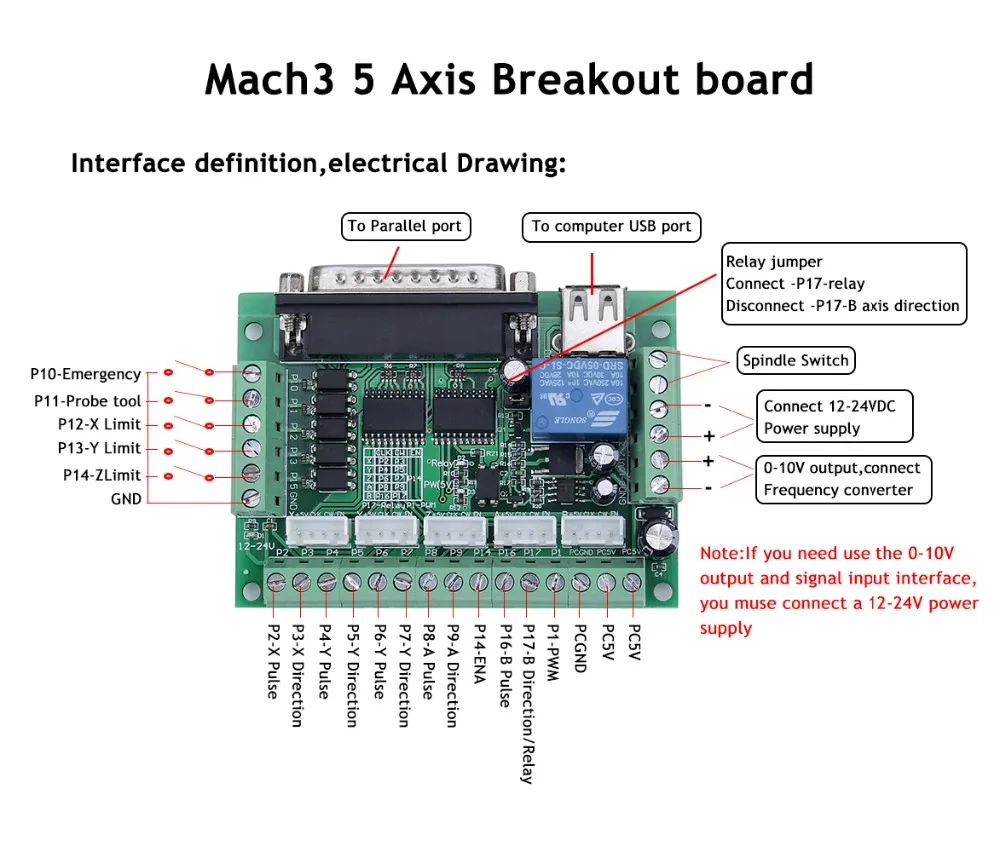

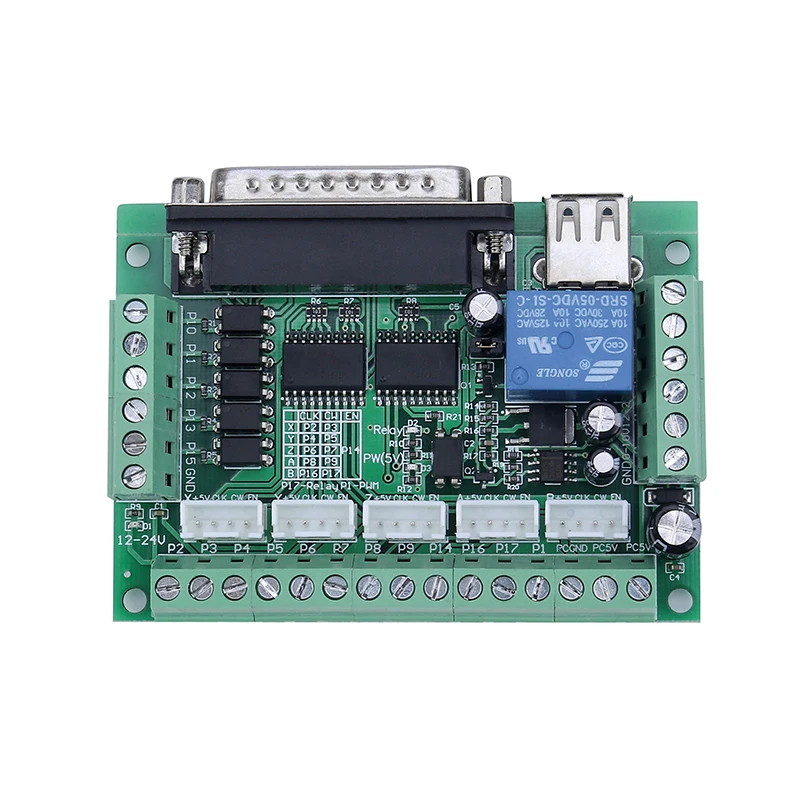

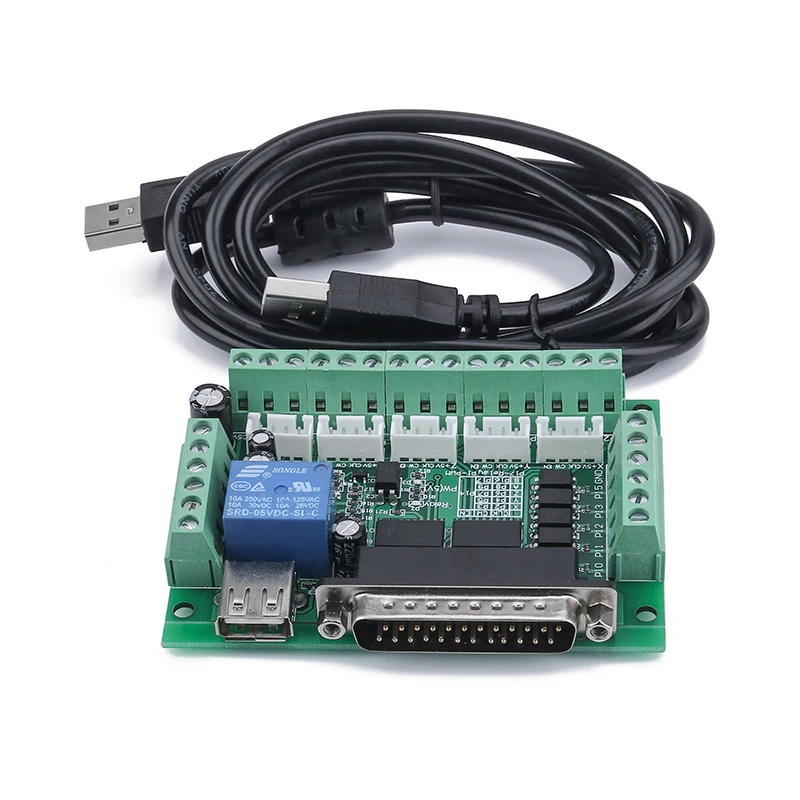

Описание 5 осевой секционной платы
1. Полная поддержка MACH3 и другого программного обеспечения для параллельного управления портами.
2. Источник питания USB и периферийные устройства обеспечивают фазовое разделение для защиты безопасности компьютера.
3. Периферийное широкое входное напряжение, 12-24 В и функция анти-реверса.
4. Все входные сигналы, Все изолированные светильник lotus, к которым можно обратиться, Аварийная остановка на ноже, ограничение для защиты компьютерной безопасности.
5. Весь путь к выходному порту реле, переключатель управления шпинделем. Выходной порт P17.
6. Весь путь через оптопары изолированный 0-10 в аналоговый выход напряжения можно контролировать с соответствующим аналоговым преобразователем Интерфейса для управления скоростью вращения шпинделя. Порт вывода P1.
7. Откройте все 17 портов, которая может быть доступна с оптопары для езды на автомобиле, 5-осевой шаговый двигатель может быть под контролем.
8. P1, так как PWM выходы можно контролировать с помощью оптопары, входного шпинделя.
9. Можно получить доступ с помощью общего катода или общего уровня входного сигнала анода для привода 5 В.
