Последнее обновление: 16.04.2022
Один. Особенности этого продукта
1. Принимаются 1-5 В, 0-10 В, 4-20 мА и ручные потенциометры 10K.
2 выхода тиристора, отключение нулевого тока
3 Используйте подходящий Радиатор при использовании и при необходимости добавьте принудительное воздушное охлаждение.
4 Этот продукт представляет собой многофункциональный Модуль интеграции питания, который инкапсулирует основную цепь тиристора и цепь управления триггером фазового переключения.
5 огнестойкий инженерный пластиковый корпус, медная пластина основания, высокотемпературная сварка, высокая переходная грузоподъемность
6. Широкий спектр применения, может использоваться для защиты от сексуальных нагрузок: лампы накаливания, контроль температуры, промышленные печи, духовки, двигатели, электрические распределительные устройства, автоматизация и другое оборудование

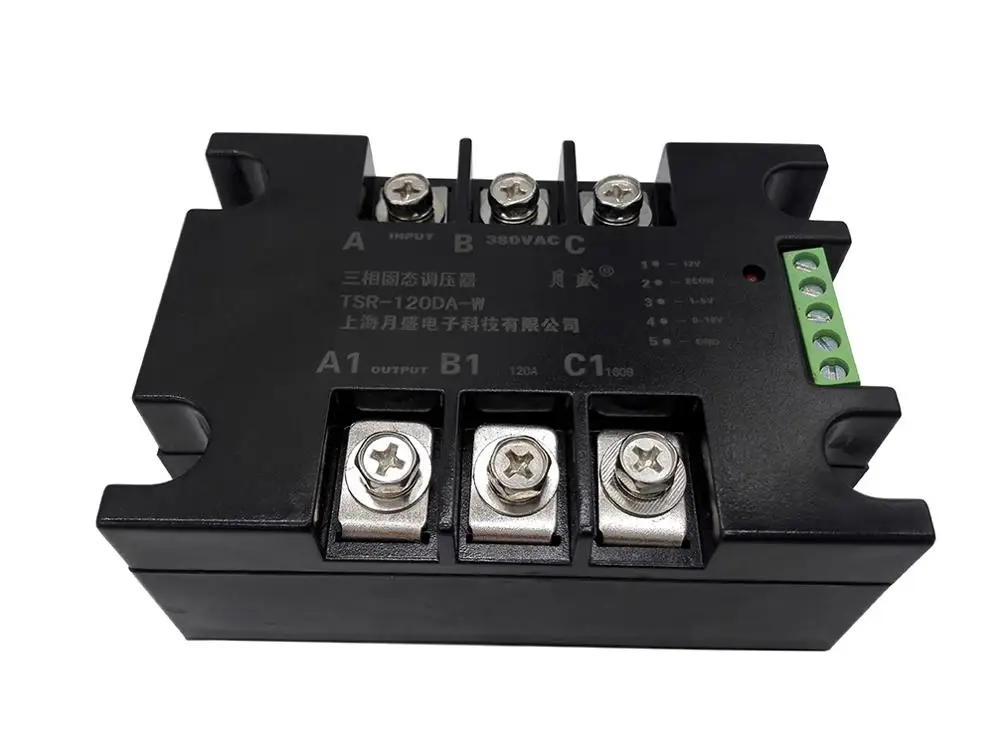

Два. Трехфазный твердотельный регулятор напряжения Обзор продукта
Твердотельный регулятор напряжения-это новый тип интегрированного реле регулирования напряжения фазы, независимо разработанного нашей компанией. Полезная модель имеет фотоэлектрическую изоляцию входа и выхода, цепь регулирования напряжения фазового смещения и основная цепь объединены в один корпус, имеет преимущества небольшого объема, светильник кого веса, длительный срок службы, большая мощность управления, плавная регулировка и высокое изоляционное напряжение. Он может удобно использовать изменение напряжения на входе для реализации автоматического управления мощностью нагрузки на выходе, а потенциометр можно использовать для ручной регулировки выходной мощности. В то же время входное сопротивление высокое, внутренняя Синхронизация, может напрямую через цифро-аналоговый преобразователь и компьютер, схему управления цифровой программой и интерфейс инструмента с 1 ~ 5 В, напряжение 0-10 или выходной ток 4 ~ 20 мА, очень удобно для бесступенчатой регулировки выходного напряжения конечной нагрузки. Выход триака в основном используется для индуктивных нагрузок. Может широко использоваться в управлении освещением осветительного оборудования, управлении температурой гражданского промышленного нагрева и контроле скорости двигателя.
Три. Ниже представлены трехфазные параметры твердотельного регулятора:
МодельTSR-10DA-W TSR-20DA-W TSR-40DA-W TSR-60DA-W
TSR-80DA-W TSR-100DA-W TSR-120DA-W TSR-150DA-W
ТранспортВведитеЖеньшеньНомерРабочее напряжение12 В постоянного тока (розетка постоянного тока)Управляющее напряжение0-10 в 1-5 В
Управляющий токВыходное сопротивление 4-20 мА: 330 ОмРучное Сопротивление потенциометра
10K Omega
ТранспортИзЖеньшеньНомерВыходное напряжениеAC 0-380VACНоминальный рабочий ток
40A.60A.80A.100A.120A.150A.Vpk≤ 1,5 вМинимальный ток проводимости
50 мАВыключенный ток утечки
<10 мАПриродаБанкаЖеньшеньНомерДиэлектрическая прочность

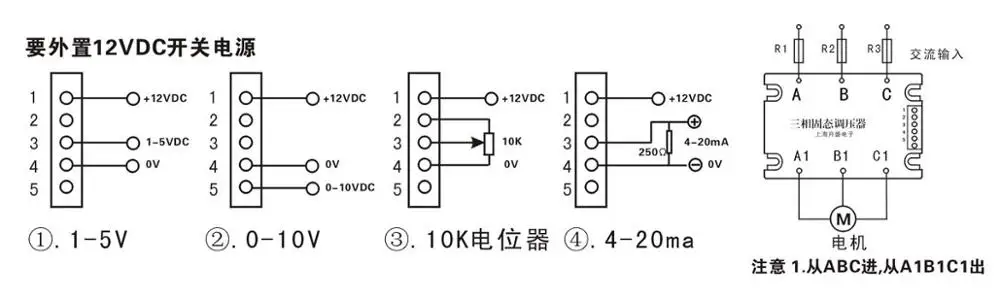

2500VAC1 минутНапряжение изоляции≥ 2500 ВИзоляционная прочность≥ 100 М ОмегаРабочая температура-35 ~ 75 ℃Частота мощности50/60 ГцСостояние рассеивания тепла≥ 10 А радиатор, ≥ 25 А плюс сильный холодный вентилятор. Выбор радиатора серии YS-DКоэффициент безопасности тока нагрузкиРезистивная нагрузка составляет более 2 раз, а Индуктивная нагрузка-более 3 раз.Размер формы115л * 75 Вт * 33,0 чВес350 гЧетыре. Трехфазный твердотельный регулятор напряжения Монтажная схема подключения: (единица измерения: мм)
Таблица температур:
Пять. Меры предосторожности при выборе твердотельных релейных изделий:
● При выборе товара на текущем уровне следует оставлять различные маржи в зависимости от характера нагрузки. (Для Резистивной нагрузки можно выбрать ток нагрузки в 2-3 раза. При индуктивной или емкостной нагрузке его можно выбрать в 3-5 раз по току нагрузки).
● В зависимости от тока нагрузки и температуры окружающей среды, когда температура окружающей среды высокая или условия теплоотдачи плохие. Необходимо увеличить текущую емкость. Чтобы предотвратить короткое замыкание нагрузки во время использования, необходимо подключить выключатель быстрого отключения или быстрый предохранитель, соответствующий продукту в цепи нагрузки.
● Для индуктивной нагрузки Подключите Варистор на выходе, чтобы предотвратить повреждение тиристора при перенапряжении. Дополнительный Варистор (MOV): 430-470 в для 240 в, 680-750 В для 440 В и 1100-1200 в для 660 В.
● При установке необходимо, чтобы радиатор и контактная поверхность изделия были ровными и гладкими и равномерно покрывали слоем термопасты на поверхности. Наконец, винты плоской шайбы и пружинной шайбы симметрично затянуты и зафиксированы.
● Когда твердотельное реле отключается в первый раз, его следует затянуть оставшимися винтами, чтобы гарантировать, что базовая пластина твердотельного реле и поверхность радиатора находятся в тесном контакте для достижения лучшего эффекта рассеивания тепла.
● Номинальный ток различных типов твердотельных реле-это Номинальный ток, когда температура окружающей среды составляет 40 °C, поэтому теплоотдачи должно быть достаточным!
● Обратите внимание на сторону загрузки. Не используйте мультиметр, чтобы испортить товар!
