Макетная плата Altera Cyclone V SoC 5CSXFC6D6F31C6N FPGA, комплект макетной платы Altera DE10-Standard FPGA

Altera Cyclone V SoC 5CSXFC6D6F31C6N FPGA Development board Altera DE10-Standard FPGA Development Kit

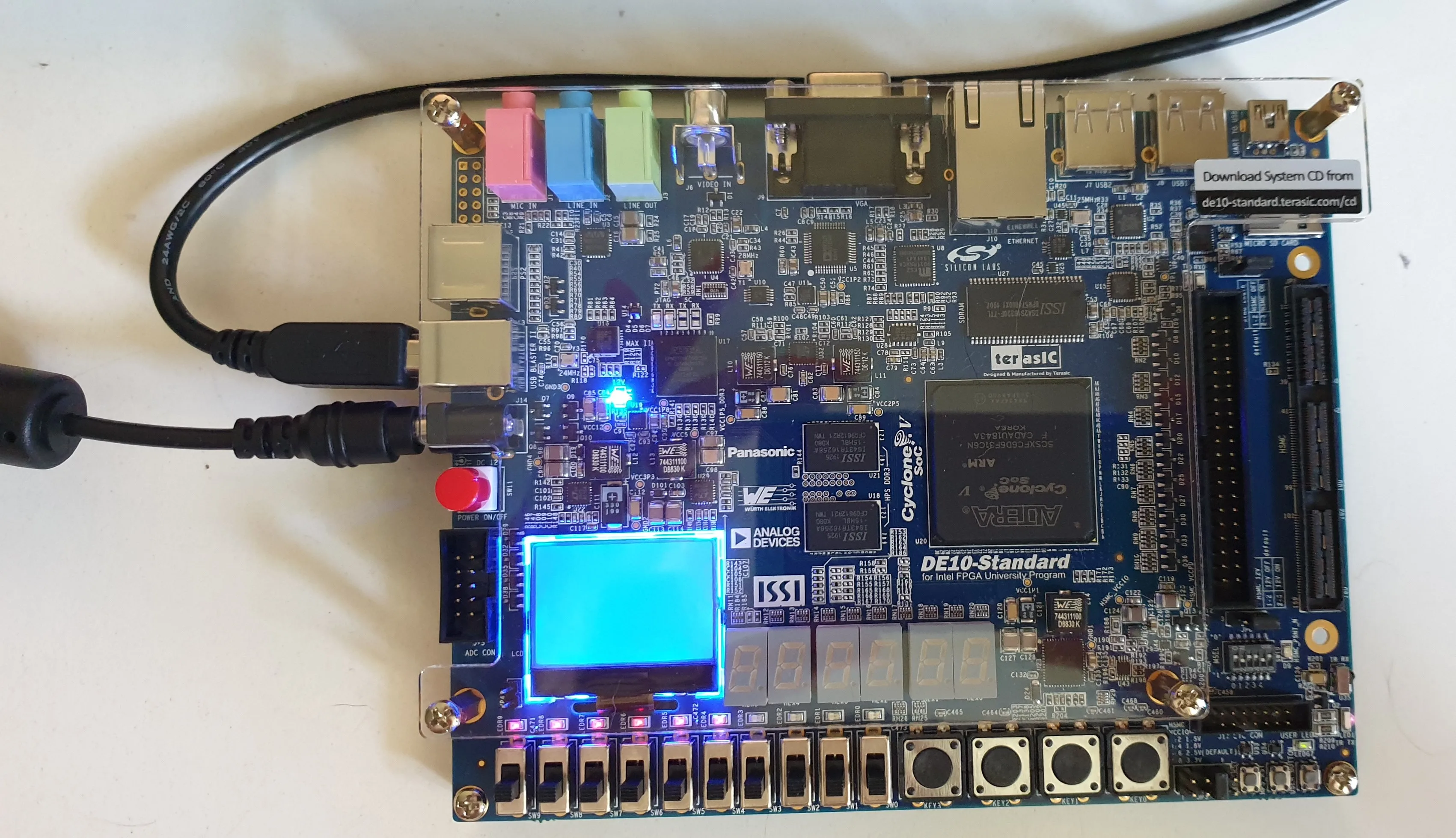

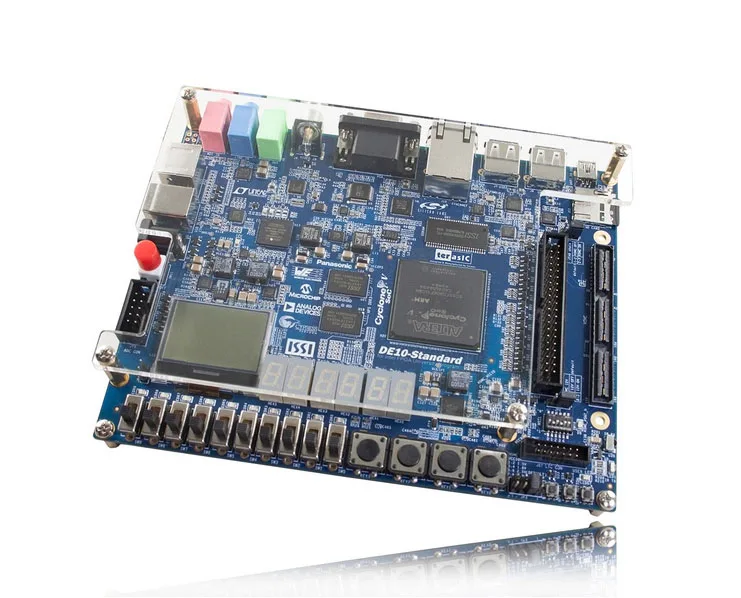

DE10-Standard плата имеет множество функций, которые позволяют пользователям реализовывать широкий спектр разработанных схем, от простых схем до различных мультимедийных проектов.

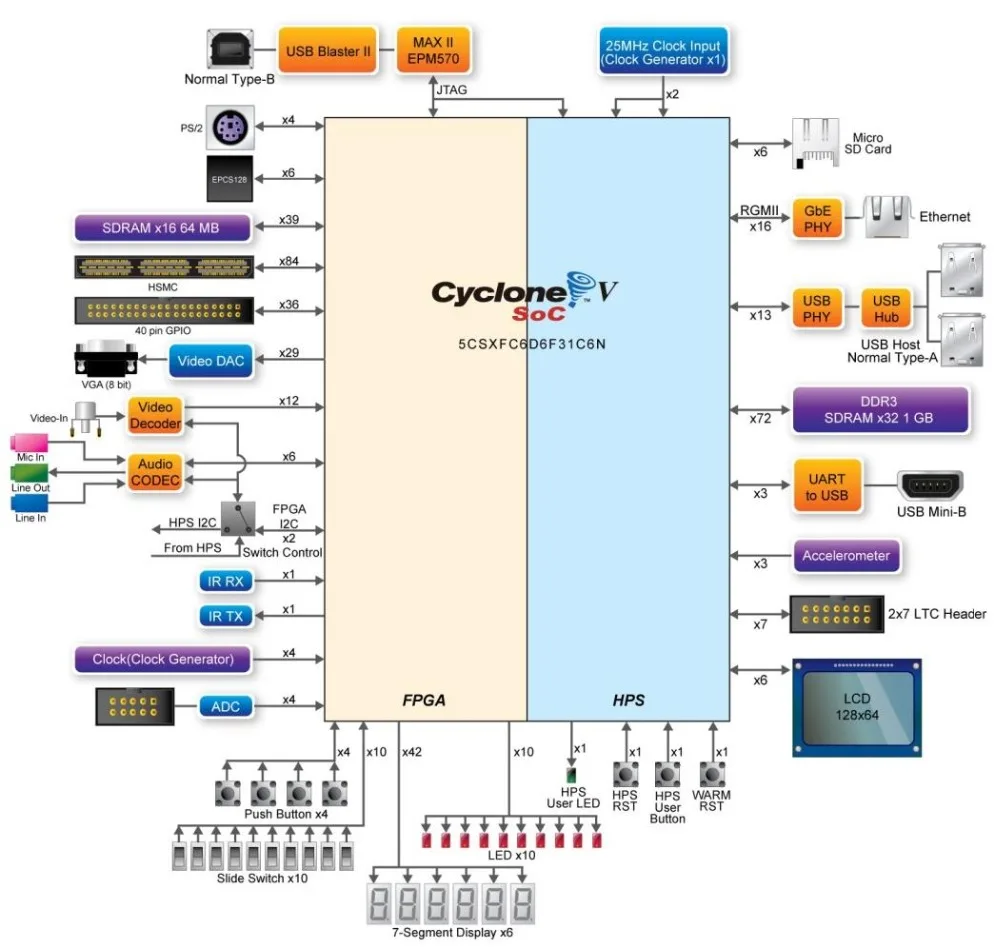

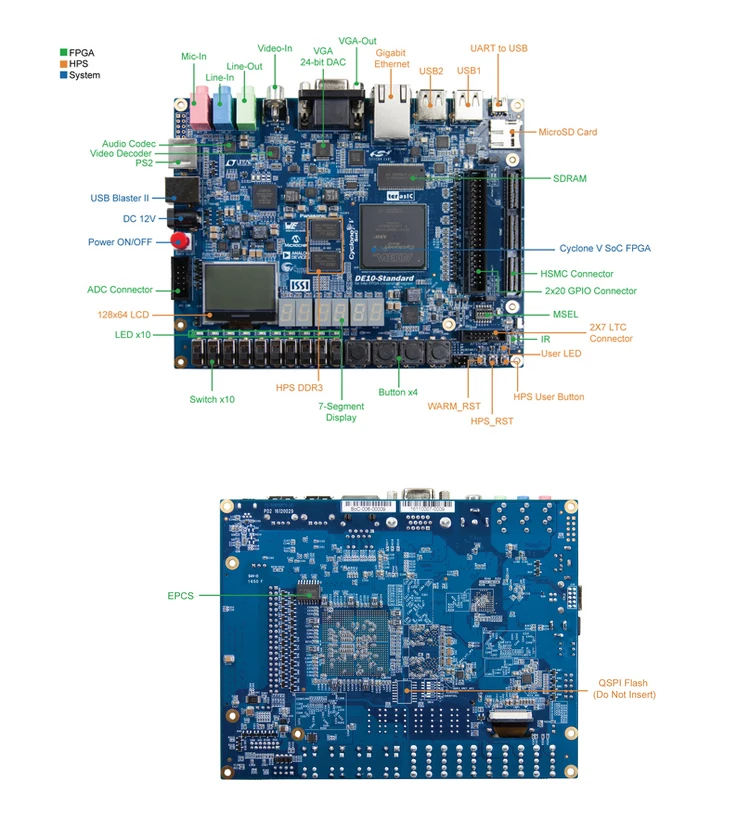

На плате предоставляется следующее оборудование:

FPGA

 Intel циклон®Устройство V SE 5CSXFC6D6F31C6N

Device устройство последовательной конфигурации-EPCS128

USB-Blaster II встроенный для программирования; Режим JTAG

 64 Мб SDRAM (синхронное динамическое ОЗУ (16-bit data электрошина)

 4 кнопки

 10 передвижные переключатели

10 10 красных пользовательских светодиодов

 Шесть 7-ми сегментный дисплеи

Four четыре источника часов 50 МГц от генератора часов

24 24-битный CD-качественный аудио кодек с линейным, линейный и микрофонным разъемом

 VGA DAC (8-битный высокоскоростной тройной ЦАП) с VGA-HDMI разъем

TV ТВ Декодер (NTSC/PAL/SECAM) и ТВ-разъем

PS/2 мышь/разъем для клавиатуры

IR ИК-приемник и ИК-излучатель

One один HSMC с настраиваемым стандартом ввода/вывода 1,5/1,8/2,5/3,3

 Один 40-контактный расширительный разъем с диод лазерная

 Аналого-цифровой преобразователь, 4-контактный интерфейс SPI с ПЛИС

HPS (система жесткого процессора)

925 Двухъядерный процессор ARM Cortex-A9 MPCore 925 МГц

 1 ГБ DDR3 SDRAM (синхронное динамическое ОЗУ (32-bit data электрошина)

PHY 1 гигабитный Ethernet PHY с разъемом RJ45

2 2-портовый usb-хост, обычный usb-разъем типа A

Micro гнездо для карты Micro SD

Accelerакселерометр (интерфейс I2C + прерывание)

Uuart к USB, разъем USB Mini-B

Warm Кнопка теплого сброса и Кнопка холодного сброса

 Одна кнопка пользователя и один светодиодный пользователь

Expansion LTC 2x7 расширительный заголовок

128 128x64 точек ЖК-модуль с подсветкой

FPGA устройство:

Device устройство Cyclone V SoC 5CSXFC6D6F31C6N

 Двухъядерный ARM Cortex-A9 (HPS)

Programmable программируемые логические элементы 110K

Embedded Встроенная память 5761 кбит

 6 фракционный PLLs

Controllers 2 контроллера жесткой памяти

Конфигурация и отладка:

Quad четырехсерийное устройство конфигурации-EPCS128 на FPGA

Onboard бортовой USB-Blaster II (Нормальный разъем USB типа B)

Устройство памяти:

64 64 Мб (32Mx16) SDRAM на FPGA

DDR3 1 Гб (2x256Mx16) DDR3 SDRAM на HPS

Micro гнездо для карты Micro SD на HPS

Коммуникация:

Host два порта USB 2,0 хост (Интерфейс ULPI с разъемом USB type A)

Uuart к USB (разъем USB Mini-B)

Ethernet 10/100/1000 Ethernet

PS/2 мышь/клавиатура

IR ИК-излучатель/приемник

 I2C мультиплексор

Разъемы:

 Один HSMC (настраивается I/O стандарты 1,5/1,8/2,5/3,3 V)

 Один 40-контактный заголовки расширения

 Один 10-контактный вход АЦП заголовка

Connector один разъем LTC (один последовательный периферийный интерфейс (SPI) Master, один I2C и один GPIO интерфейс)

Дисплей:

 24-битный VGA DAC

128 128x64 точек ЖК-модуль с подсветкой

Аудио:

24-битный кодек, линейный вход, линейный выход и вход для микрофона домкраты

Видео вход:

ТВ Декодер (NTSC/PAL/SECAM) и ТВ-разъем

ADC:

 Интерфейс: SPI

Fast Быстрая Пропускная способность: 500 KSPS

Channel Номер канала: 8

Resolution Разрешение: 12 бит

Analog диапазон аналогового ввода: 0 ~ 4,096

Переключатели, кнопки и индикаторы:

5 5 пользовательских клавиш (FPGA x4, HPS x1)

Switches 10 пользовательских переключателей (FPGA x10)

11 11 пользовательских светодиодов (FPGA x10, HPS x 1)

 2 кнопки сброса HPS (HPS_RESET_n и HPS_WARM_RST_n)

 Шесть 7-ми сегментный дисплеи

Датчики:

G-сенсор на HPS

Мощность:

Вход 12 в постоянного тока

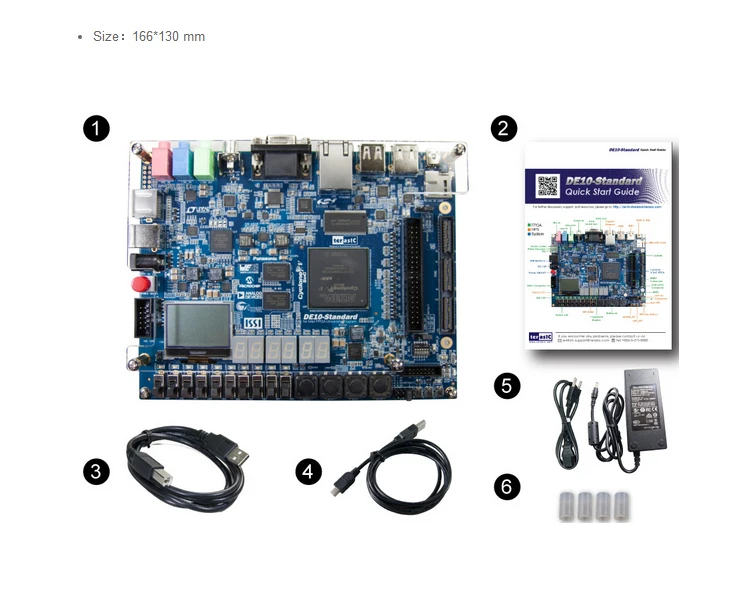

Стандартная посылка DE10 включает в себя:

DE10-Стандартная плата разработки

DE10-Standard руководство по быстрому запуску

Usb-кабель (тип A-B) для программирования и управления FPGA

Usb-кабель (тип A-Mini-B) для управления UART

12V DC адаптер питания
