Высокая точность ETCR4700 Многофункциональный трехфазный цифровой фазный вольтметр-Ампер Измеритель последовательности Voltampere
Описание:
Диапазон: ток: 0.0ма-400.0а переменного тока; Напряжение: 0,00 в переменного тока ~ 600 В; Фаза: 0,0 ° ~ 360,0 °
1: Одновременное измерение трех переменного тока, напряжения
2: Одновременное измерение UU, II, UI фазы
3: частота измерения, фаза, активная мощность, реактивная мощность, видимая мощность, коэффициент мощности и так далее
4: Судейская группа проводки трансформатора, Индуктивная, емкостная цепь

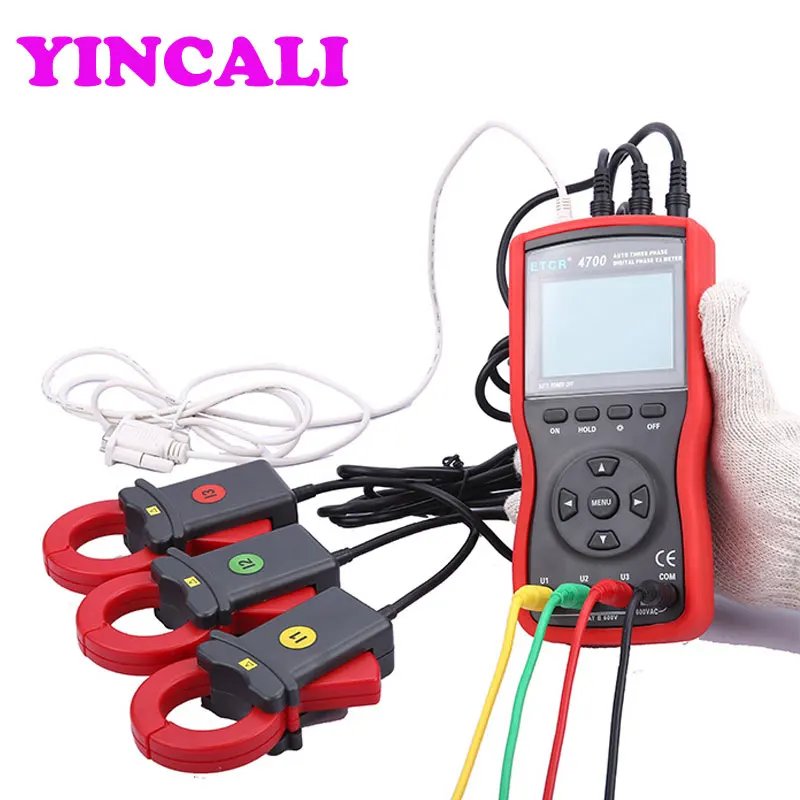

ETCR4700 трехфазный цифровой фазный вольтметр-амперметр является хорошо разработанным полностью автоматическим, многофункциональным, цифровым, интеллектуальным измерителем, специально разработанным для полевых испытаний, отличающимся высокой точностью, высокой стабильностью, низкое энергопотребление, легкость в использовании и так далее. Он может непосредственно измерять напряжение переменного тока и ток переменного тока, не открывая измеренную цепь, фазы между тремя напряжениями, тремя токами и фазами между напряжением и током; Кроме того, коэффициент мощности и мощность цепи могут быть опосредованно измерены, он также может быть использован для различия трехфазной последовательности, группы проводки трансформатора, Индуктивные и емкостные схемы, испытательная вторая схема и Дифференциальная защита шин, считывание фазовых отношений между CTs дифференциальной защиты, проверка проводки счетчика справа, ремонтные линии и оборудование и т. Д.

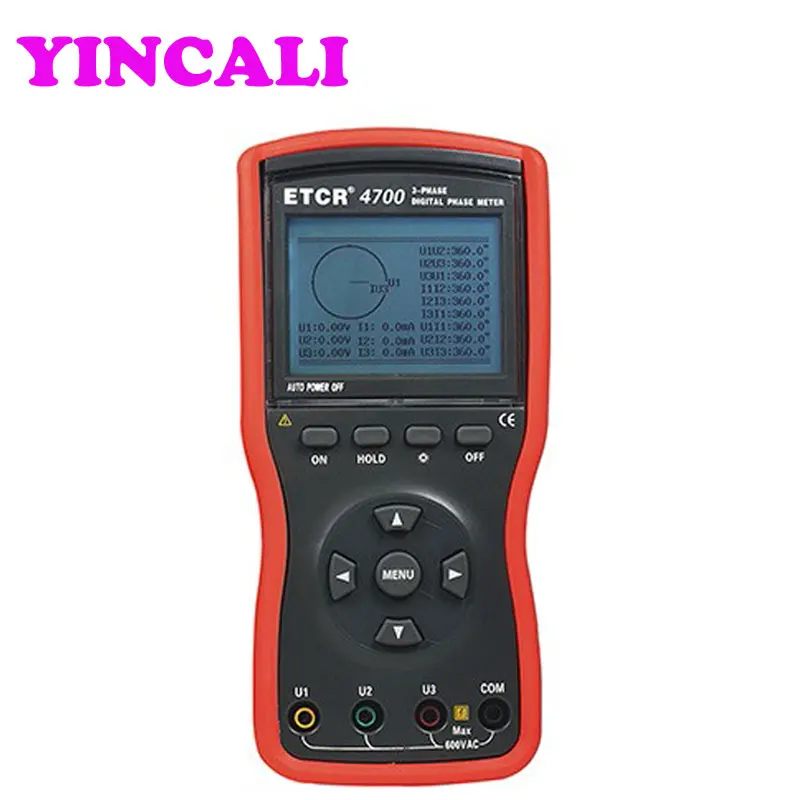

ETCR4700 трехфазный цифровой фазный вольтметр-Амперметр имеет хорошо разработанную форму корпуса, изготовленную из новейшего материала, прикрепить с защитой от шагомера, нескользящей, высокой изоляцией оболочки, имеет 240 dots× 160 точек ЖК-экран, все тестовые данные отображаются на экране одновременно, векторная диаграмма индикация, выглядит изысканно и комфортно. Прибор оснащен интерфейсом USB, может хранить 500 наборов данных, загружать сохраненные данные на компьютер через системное программное обеспечение, онлайн-мониторинг в реальном времени в режиме реального времени и запрос истории, динамический дисплей, можно читать, сохранять, сообщать, печатать данные истории.
1. ETCR4700 справочная информация и условия работы
Влияние Кол-во
Исходных условиях
Рабочие условия
Примечания
Температура окружающей среды
23 °C ± 1 °C
-10 °C ~ 40 °C
----
Влажность окружающего воздуха
40% ~ 60%
<80%
----
Сигнала
Синусоида
Синусоида
Β = 0,01
Частота сигнала
50 Гц ± 1 Гц
45 Гц ~ 65 Гц
----
Рабочее Напряжение метр
9V ± 0,1 V
9V ± 1,5 V
----
Величина напряжения при измерении фазовой частоты
1A ± 0.1A
0.1A ~ 400A
----
Величина напряжения при измерении фазовой частоты
200 В ± 2 в
30 В ~ 600 в
----
Величина напряжения при измерении коэффициента мощности
1A ± 0.1A
0.1A ~ 400A
----
Величина напряжения при измерении коэффициента мощности
200 В ± 2 в
30 В ~ 600 в
----
Внешнее электрическое поле, магнитное поле
Для того, чтобы избежать
Расположение проверенного провода
Испытанный провод расположен в приблизительном геометрическом центре
Зажим
Функция
Одновременное измерение трехфазного напряжения переменного тока, тока, фазы между напряжением,
Фаза между током, фаза между напряжением и током, частота, фаза последовательности,
Активная мощность, реактивная мощность, видимая мощность, коэффициент мощности, векторная сумма тока, различение
Группа проводки трансформатора, индуктивные и емкостные схемы, испытательная вторая схема и дифференциальные системы защиты шины, считывание фазовых отношений между CTs дифференциальной защиты, проверка проводки счетчика справа, ремонтные линии и оборудование, И т. д.

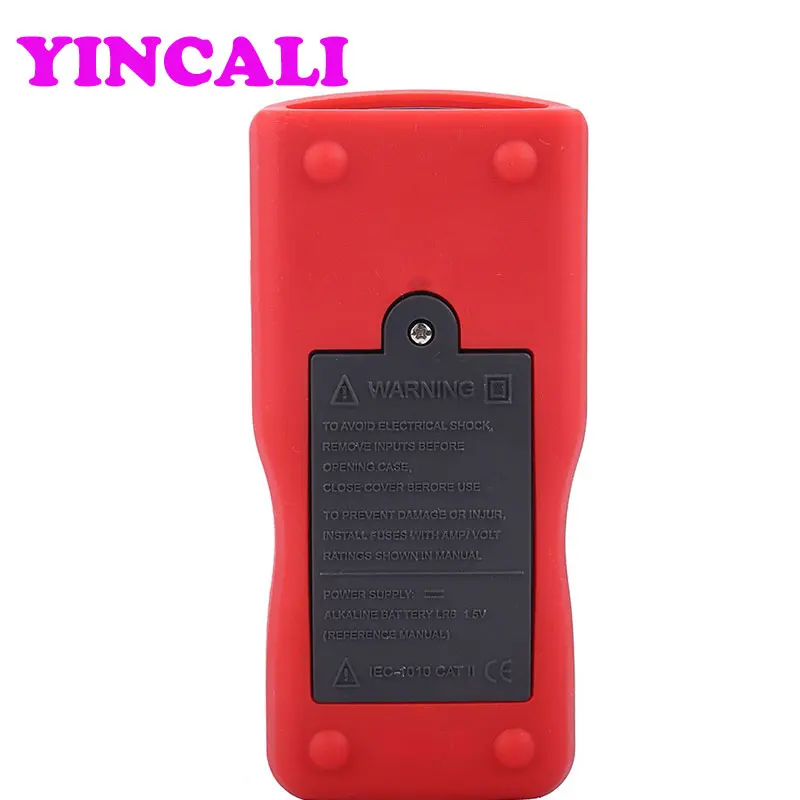

Мощность
DC9V щелочные батареи (1,5 V LR6 × 6 не входят в комплект)
Расход
Около 80 мА с включенной подсветкой, батарея работает непрерывно около 10 часов
Около 5 мА с отключенной подсветкой, батарея работает непрерывно около 16 часов
Дисплей режим
ЖК-дисплей, 240 точек × 160 точек
Измеритель Размеры
Длина, ширина, высота: 196 мм × 92 мм × 54 мм

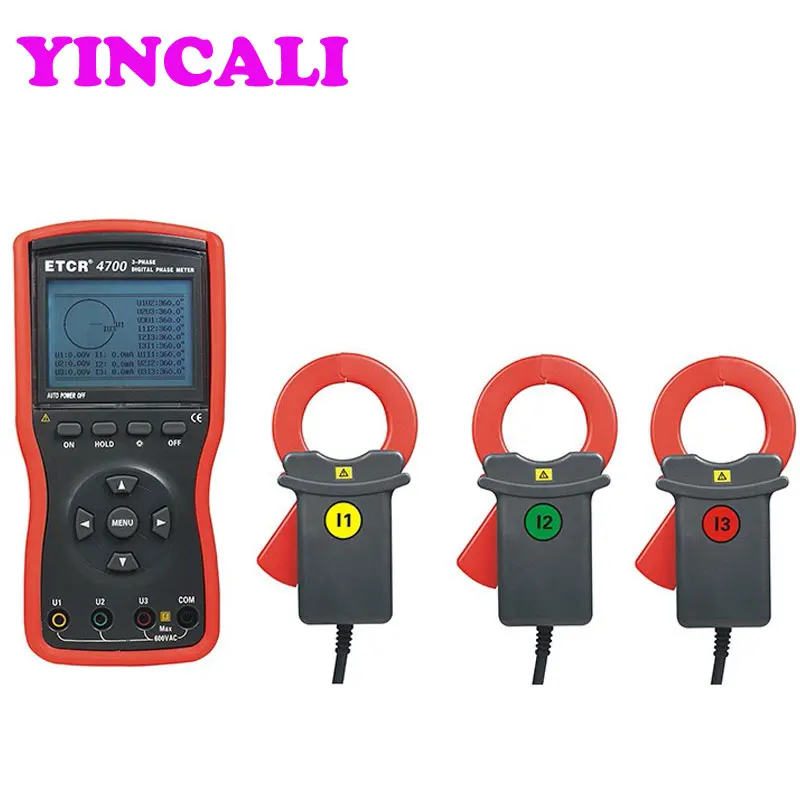

Зажим Размеры
Круглый зажим тока: 35 мм × 40 мм
Диапазон измерений
(Автоматическое переключение)
Напряжение переменного тока: 0,00 в ~ 600 В (автоматический сдвиг)
Ток переменного тока: 0ма ~ 400А (автоматический сдвиг)
Фаза: 0 ~ 360 °
Частота: 45,00 Гц ~ 65,00 Гц
Активная мощность: 0 Вт ~ 240 кВт
Реактивная мощность: 0 Вт ~ 240 кв
Видимая мощность: 0 Вт ~ 240 кВА
Коэффициент мощности:-1 ~ + 1
Текущая векторная сумма: 0A ~ 1200A

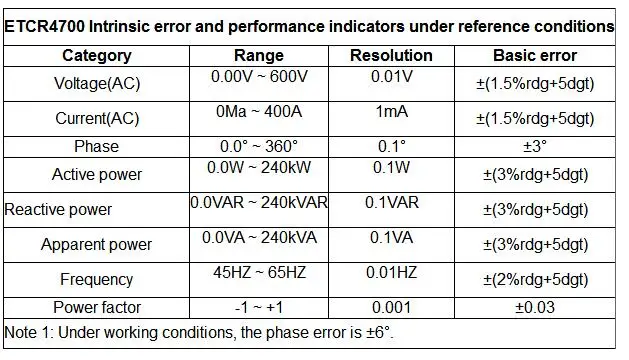

Разрешение
Напряжение: 0,01 В переменного тока
• Сила тока: AC 1mA
Трехфазный: 0,1 °
Частота: 0,01 Гц
Активный Мощность: 0,1 W
Краситель-реагент Мощность: 0.1VAR
Очевидно, Мощность: 0.1VA
Мощность фактора: 0,001
Текущая векторная сумма: 0.1A
Чередования фаз
Положительная Фаза: U1, U2, U3 или I1, I2, I3 курсоры мигают в порядке слева направо
Отрицательная Фаза: U1, U2, U3 или I1, I2, I3 курсоры мигают в порядке справа налево
Samplerate
Около 2 раз/секунду
Удержания данных
Нажмите клавишу HOLD, чтобы сохранить данные, появится символ DH
Хранение данных
500 наборы для ухода за кожей

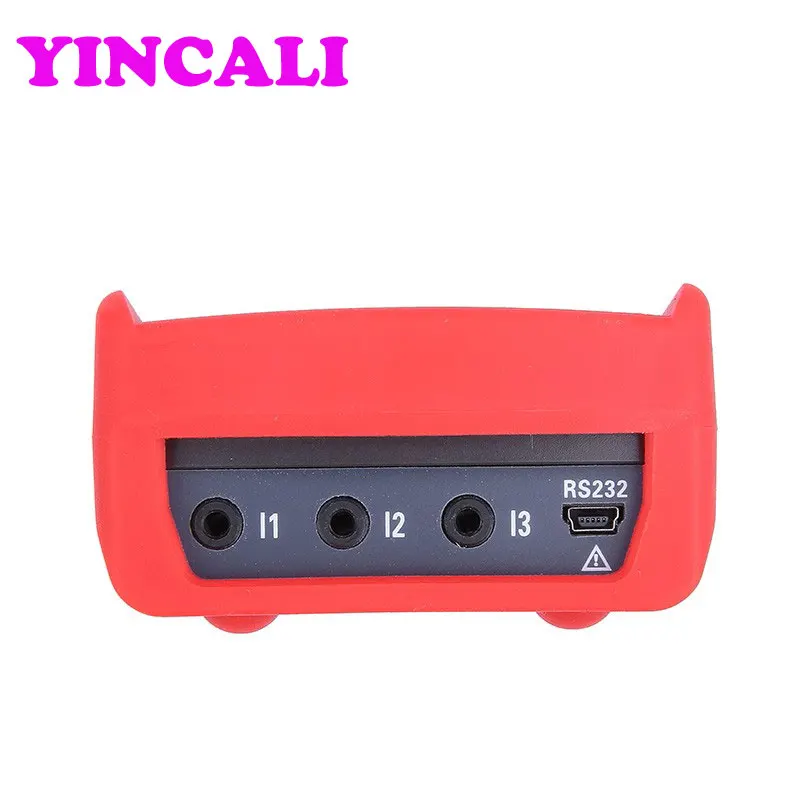

RS232 Интерфейс
USB-RS232 интерфейс, загрузка данных на компьютер для анализа и управления
Автоматическое отключение
Автоматическое выключение около 15 минут спустя после запуска для уменьшения потребления батареи
Подсветка
Подходит для темного места и ночного использования
Напряжение обнаружения
Низкий уровень заряда батареи символ "" используется для того, чтобы напомнить Замена батареи в тех случаях, когда напряжение батареи падает ниже 7,2 V.
Вес
Основной блок около 550 г (с батареей), акуминный токовый зажим около 170 г × 3, Круглый токовый зажим около 185 г × 3, тестовая линия около 250 г
Тесты линия Длина
1,5 м
Токовые клещи Длина
2 м × & phi;5 мм
Рабочая Температура температуры и влажности
-10 ℃ ~ 40 ℃; Ниже 80% Rh
Для хранения Температура температуры и влажности
-10 ℃ ~ 60 ℃; Ниже 70% Rh
Вход Полное сопротивление
Испытательное напряжение входное напряжение составляет 2MΩ
Выдерживать Напряжение
Выдерживает 1000 В/50 Гц синусоидальное напряжение переменного тока в течение 1 минуты между измерительными линиями и корпусом;
Выдерживает 500 В/50 Гц Напряжение переменного тока Синусоидальная волна в течение 1 минуты между двумя входами напряжения
Изоляция
≥ 100 МОм между измерительными линиями и корпусом или между двумя входами напряжения
Структура
Двойная изоляция, с изоляцией вибрационной оболочки
Safetyspecifications
IEC61010-1 CAT 600 600V, IEC61010-031, IEC61326, 2 класса загрязнения

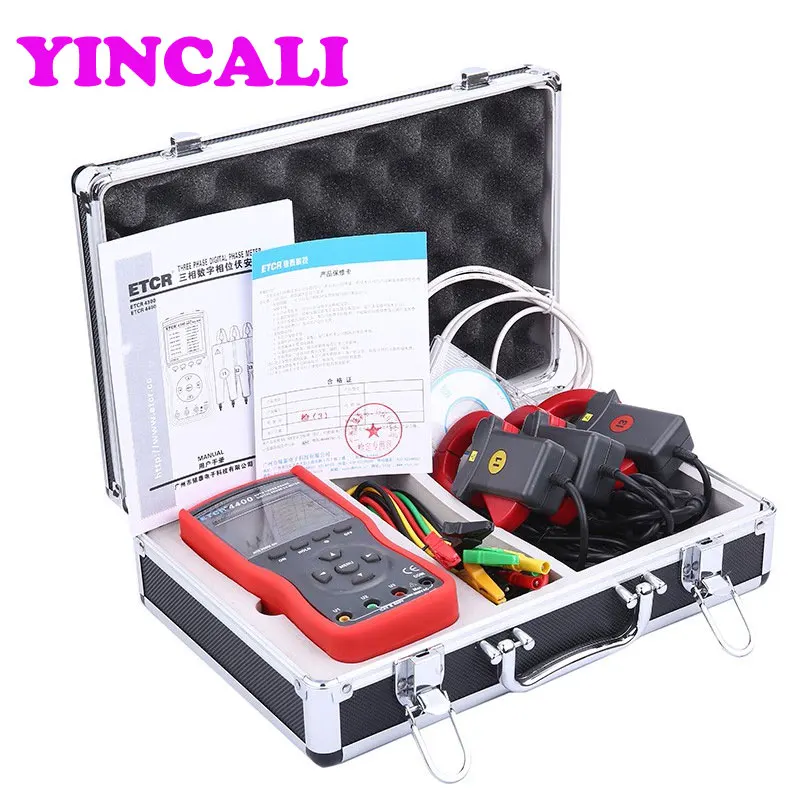

Аксессуары
Основной блок: 1 шт.; Измерительная коробка: 1 шт.; Токовый зажим: 3 шт.; Тестовая линия: 4 шт. (желтый, зеленый, красный, черный); Линия передачи данных RS232: 1 шт.; диск: 1 шт.; Аккумулятор: 6 шт. (LR6)(посылка в комплект не входит); Руководство пользователя: 1 шт.; Гарантия: 1 шт.; Сертификация: 1 шт. Карта
