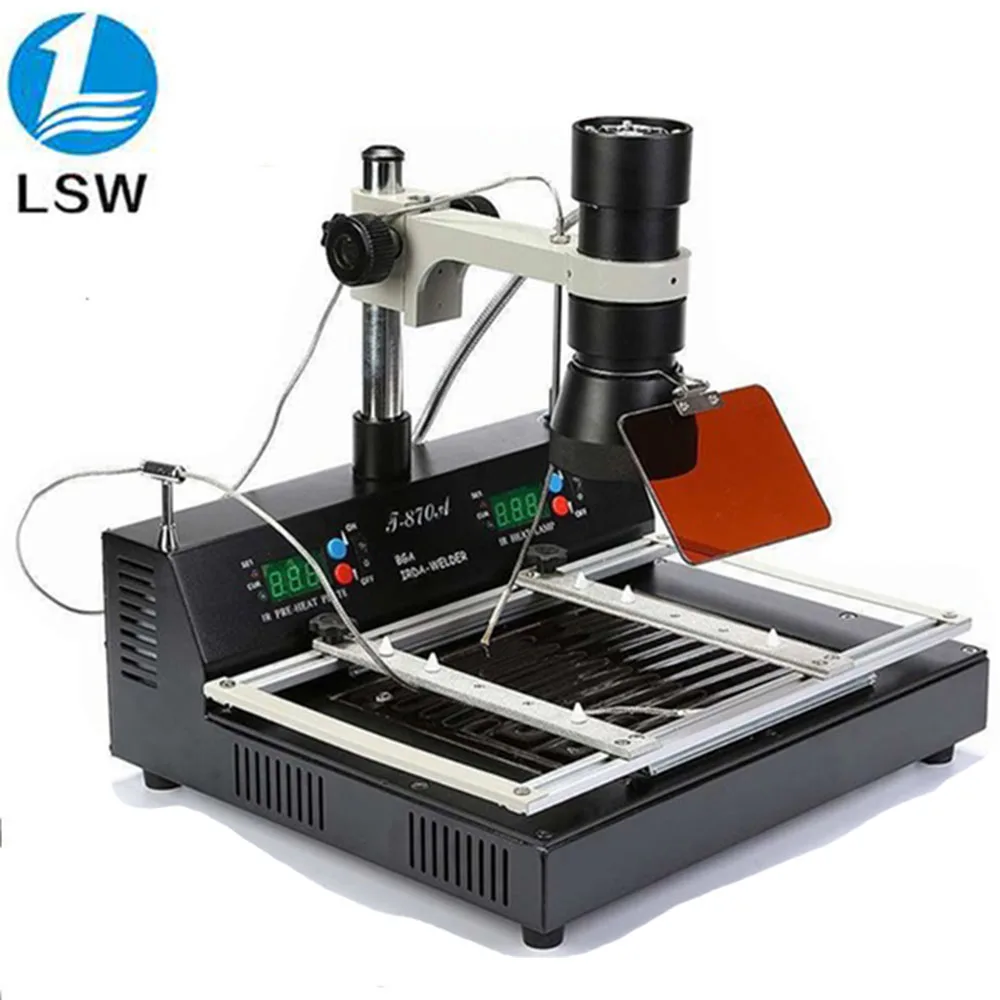

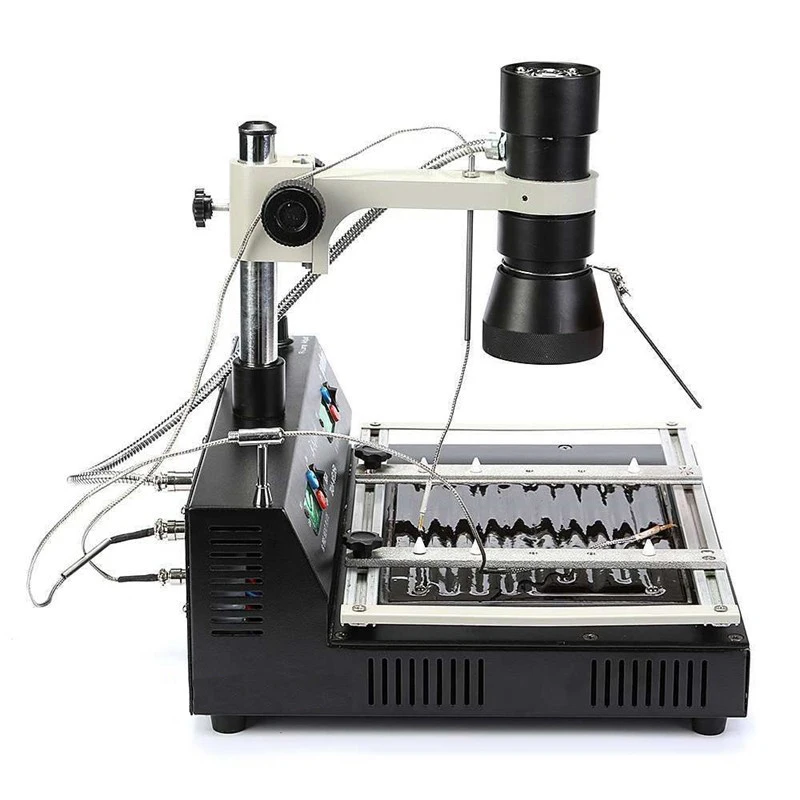

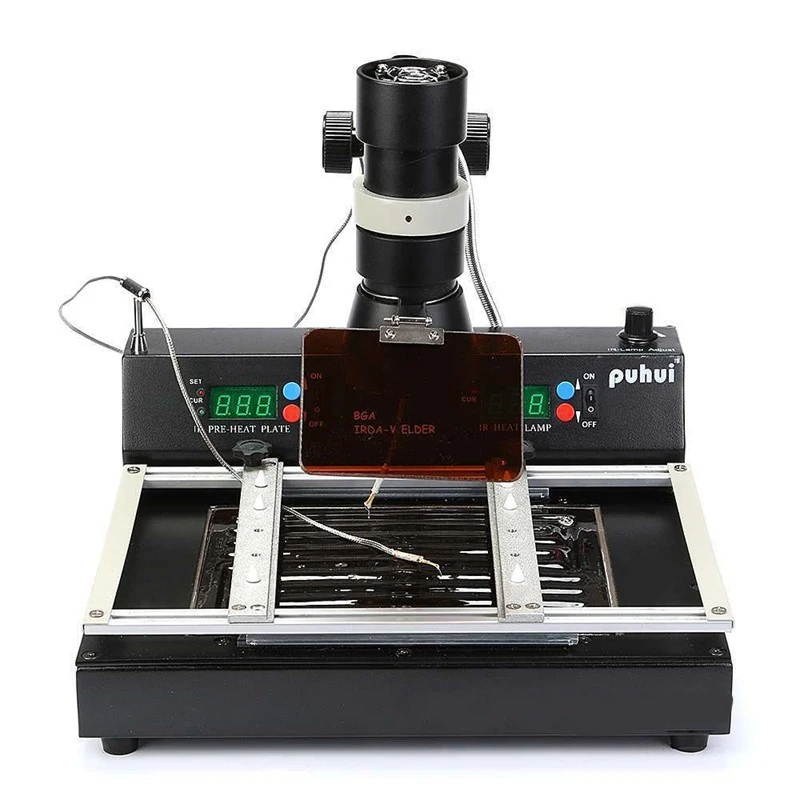

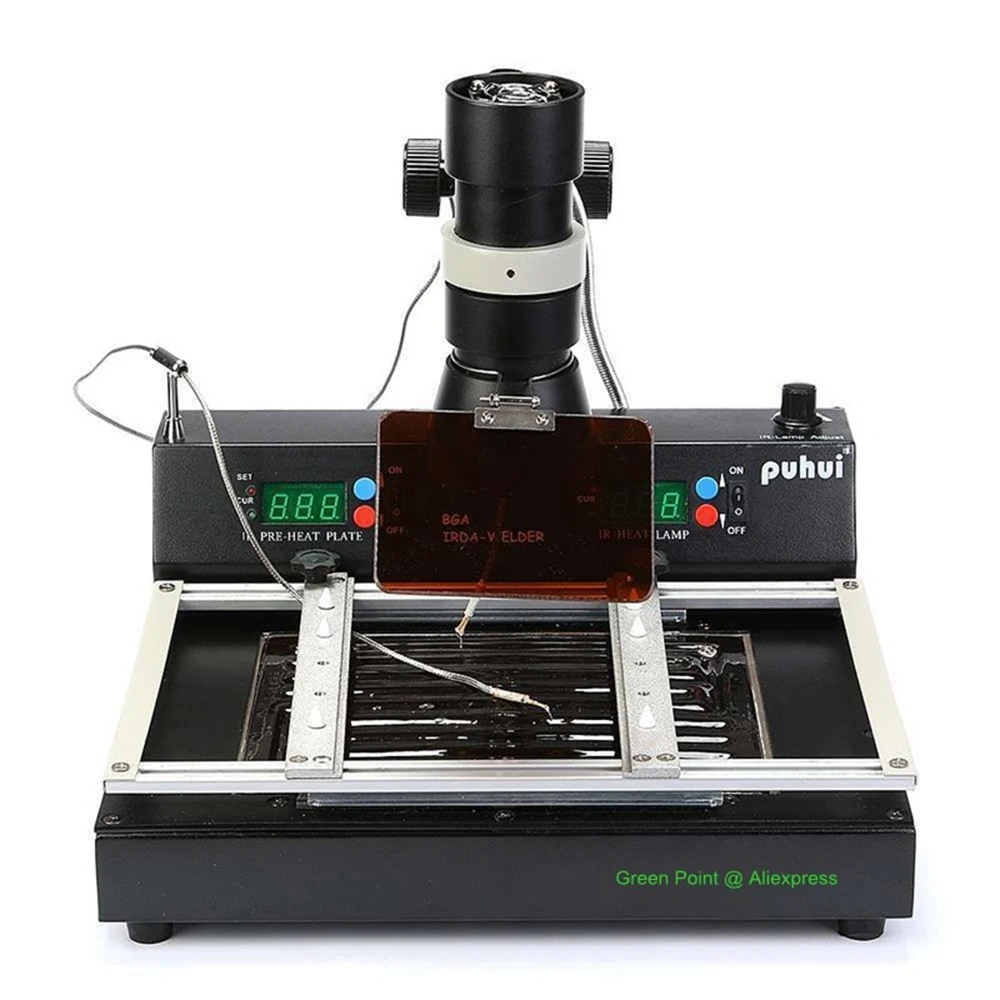

Авторизованная Инфракрасная паяльная станция для духовки инфракрасного типа T870A

Особенности:

1. Принять инфракрасную технологию сварки, которая независимая разведка.

2. Используйте инфракрасное тепло, легко разрезать, тепло пропорции пирсинг традиционная сварочная машина с sirocco.

3. Легко работать. Просто нужно один день обучения. Может работать с этой машиной.

4. Не нужны сварочные инструменты. Эта машина может сварить все компоненты 35x35-50х50мм.

5. Эта машина имеет 800 Вт систему отопления. Широко to240x180mm.

6. Инфракрасное Отопление не имеет потока sirocco. Не влияет на периметр небольшого компонента. Подходит для всех компонентов, особенно микро BGA компонентов.

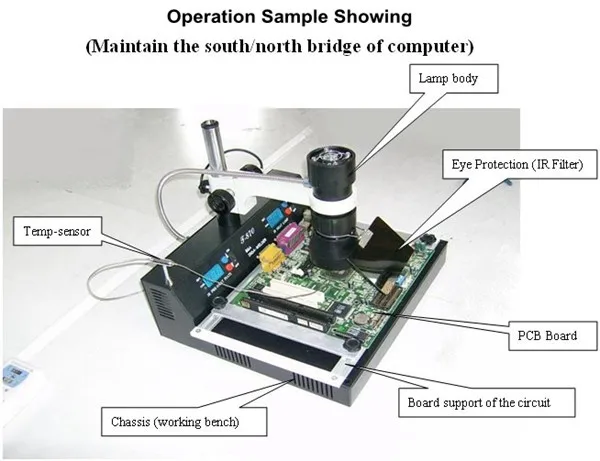

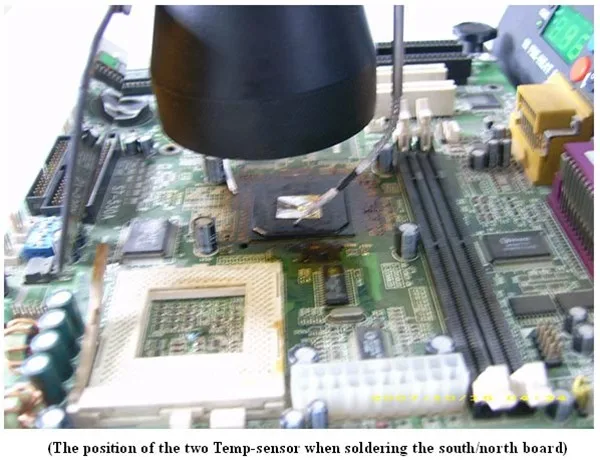

7. Определенно может удовлетворить запросы компьютера, ноутбука, электричества и других BGA уплотнения/ремонта; Особенно подходит для компьютера северный и южный мост.

Характеристики:

Размер рабочего пола: 360х240мм

Номинальное напряжение и частота: AC110V/220-230 60 V/50Hz

Полная мощность машины: 1000 Вт

Инфра-красная мощность корпуса лампы: 150 Вт

Мощность Шасси предварительного нагрева: 800 Вт

Инфра-красная лампа Размер нагрева корпуса: Φ70мм (50x50 мм)

Подогрев шасси размер предварительного нагрева: 240х180мм

Инфра-красная лампа Регулируемая температура тела: 200 °C-450 °C

Подогрев шасси регулируемая температура: 60 °C-200 °C

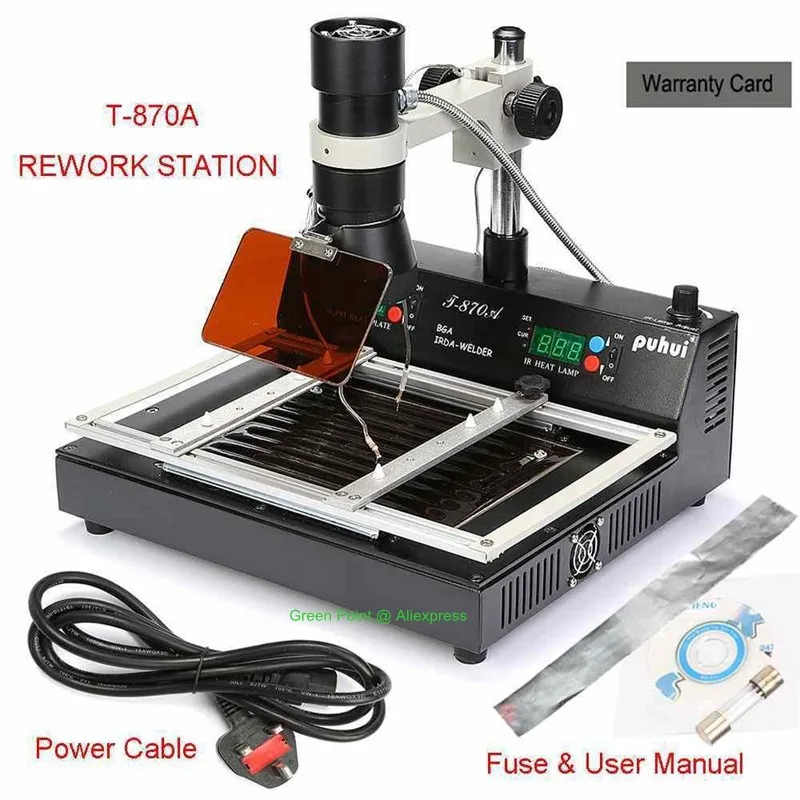

Упаковочный лист:

1 х T-870A сварочный стол1 х инфракрасный корпус лампы1 х датчик температуры1 х плата поддержки цепи1 х Кабель питания (110 В переменного тока или 200 В переменного тока)1x5 мм Предохранитель, 10A 250VAC (запасной)1 x Руководство пользователя CD w/Vide

УправлениеУпаковочный лист:

1 х T-870A сварочный стол1 х инфракрасный корпус лампы1 х датчик температуры1 х плата поддержки цепи1 х Кабель питания (110 В переменного тока или 200 В переменного тока)1x5 мм Предохранитель, 10A 250VAC (запасной)1 x Руководство пользователя CD w/Vide

Предложение:

О компонентах без косточек, вы должны добавить 20-30C.

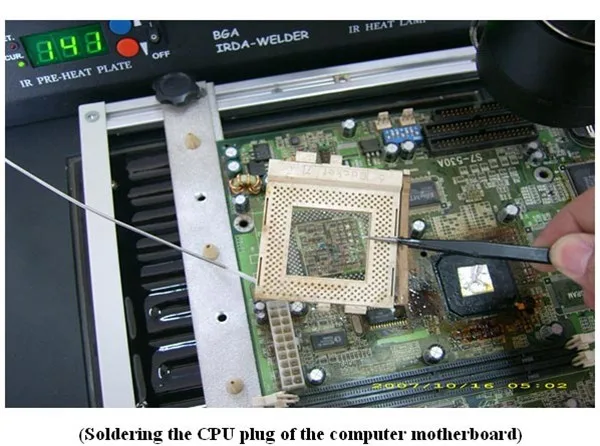

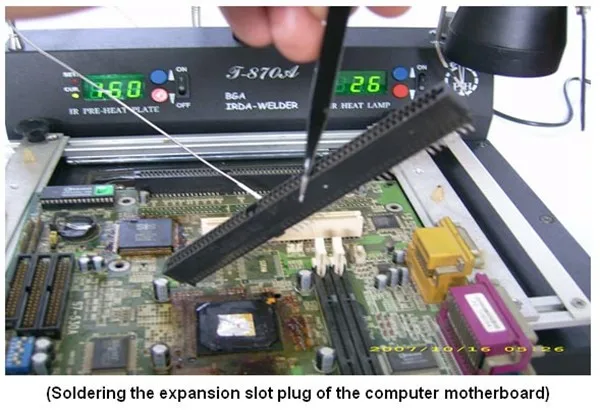

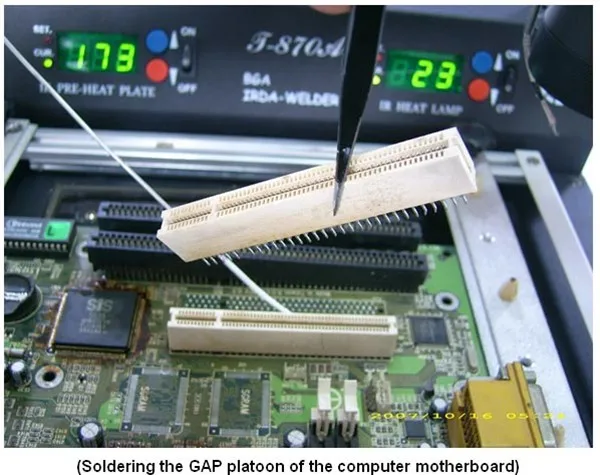

Шаг 4: процесс пайки типа штепсельной вилки(As: заглушка расширения Заглушки для материнской платы компьютера)

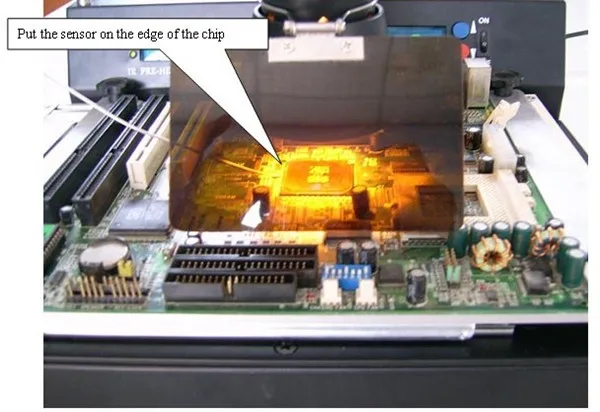

1. Обычно мы покрываем оборудование и печатную плату (которая не будет поддерживаться) алюминиевой фольгой, затем кладем печатную плату на держатель, закрепляем его. Включите тарелку предварительного нагревателя и отрегулируйте температуру при температуре 160-180C, поместите датчик температуры в сторону непайки, и он достигнет температуры в течение 3-5 минут. Затем вы можете отпаять детали.

2. В особых случаях, вы можете открыть ИК-лампу для нагрева части, и она будет непайки быстро.

Предложение:

О компонентах без косточек, вы должны добавить 20-30C.

О печатной плате с компонентами с обеих сторон, пожалуйста, установите температуру предварительного нагрева ниже, а затем используйте ИК-лампу для нагрева.

Шаг 5: охлаждение машины

Выключите переключатель прибора предварительного нагрева и ИК-лампы.

Как только машина достаточно остывает, отрезайте кабель питания.

Внимание

1. Когда вы поддерживаете большой чип платы PCB, такой как материнская плата компьютера, вы должны предварительно нагревать и высушить всю плату, А затем вы можете избежать перестановки платы PCB и паяльного соединения и угла грабли чипа.

2. Все пластиковые вставные платы должны быть покрыты алюминиевой фольгой, чтобы избежать трансмутации или уничтожения.

3. Плата PCB, которая была сохранена, после охлаждения, очистите его и сделайте тест, когда он высохнет. Если это не нормально, повторно пайте его.

4. Вокруг работы, когда плата PCB не находится на держателе, пожалуйста, не открывайте ИК-лампу долгое время, не снимайте светильник на сильных блестящих предметах. В противном случае это уменьшит время использования.

5. О чипах, которые являются инкапсуляцией просто, пожалуйста, предварительно Наклейте алюминиевую фольгу на центр чипа, чтобы избежать выгорания ломтика кремния.
