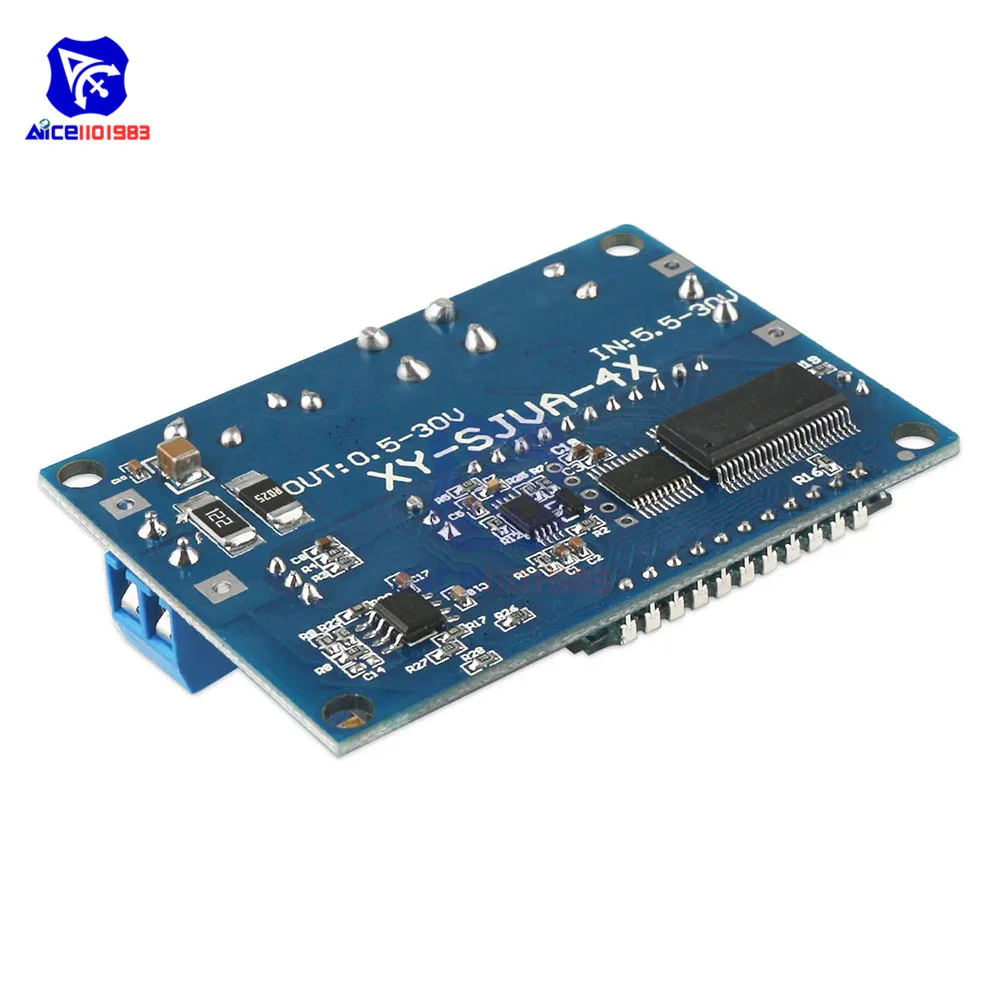

Регулируемый понижающий модуль питания CC/CV, ЖК-дисплей, 5,5-30 В постоянного тока, 0,5-30 в, 35 Вт, плата понижающего преобразователя
Описание:
Модуль повышения напряжения (версия с ЖК-дисплеем с постоянным напряжением)
1. Основные характеристики продукта:
1.1 Входное и выходное напряжение ЖК-дисплея, Выходная выходная мощность тока;
1,2. Входная защита от обратного хода, обратное соединение не сгорит;
1,3. Можно повышать и уменьшать, выходное напряжение можно свободно регулировать в диапазоне 0,5-30 в, а предел тока 0-4 а можно регулировать произвольно;
1,4 защита от вторжения на выходе, для зарядки аккумулятора дополнительный диод с защитой от обратного потока не требуется;
1,5. Кнопка управляет состоянием вкл/выкл выхода, и вы можете установить питание вкл/выкл по умолчанию;
1,6. В качестве основного контроллера используются поднимающиеся и падающие чипы, в качестве переключателя используется внешняя МОП-трубка 60 В, 75 а, а двойное исправление Шоттки 60 в, 5 А, SS56, значение напряжения 60 в, превосходит незрелое решение XL6009 / LM2577 на рынке (многие устройства имеют недостаточные значения давления, MOS значение давления трубки и диода Шоттки должно быть больше входного плюс значение входного напряжения);
1,7. Небольшая пульсация на выходе, LC-фильтр;

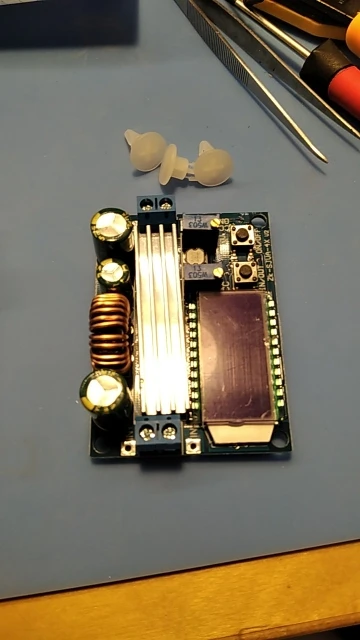

1,8. Благодаря радиатору модуль передатчика поддерживает изолирующую колонку.
Параметры:
Входное напряжение: 5,5-30 в (входное напряжение 5 В, может достичь нормального понижающего повышения, но значения измерителя напряжения и тока не точные; Ниже 4,7 в, защита от пониженного напряжения)
Выходное напряжение: 0,5-30 в
Выходной ток: стабильная работа в 3а в течение длительного времени, усиление нагрева до 4А
Выходная мощность: Естественное рассеивание тепла 35 Вт, рассеивание тепла 50 Вт
Разрешение дисплея напряжения: 0,05 В
Разрешение дисплея по току: а
КПД преобразования: около 88%
Мягкий старт: Да (запуск нагрузки очень мощный, запуск может потерпеть неудачу)
Обратная Защита входа: Да
Защита от вторжения на выходе: Да
Защита от короткого замыкания: Да
Рабочая частота: 180 кГц

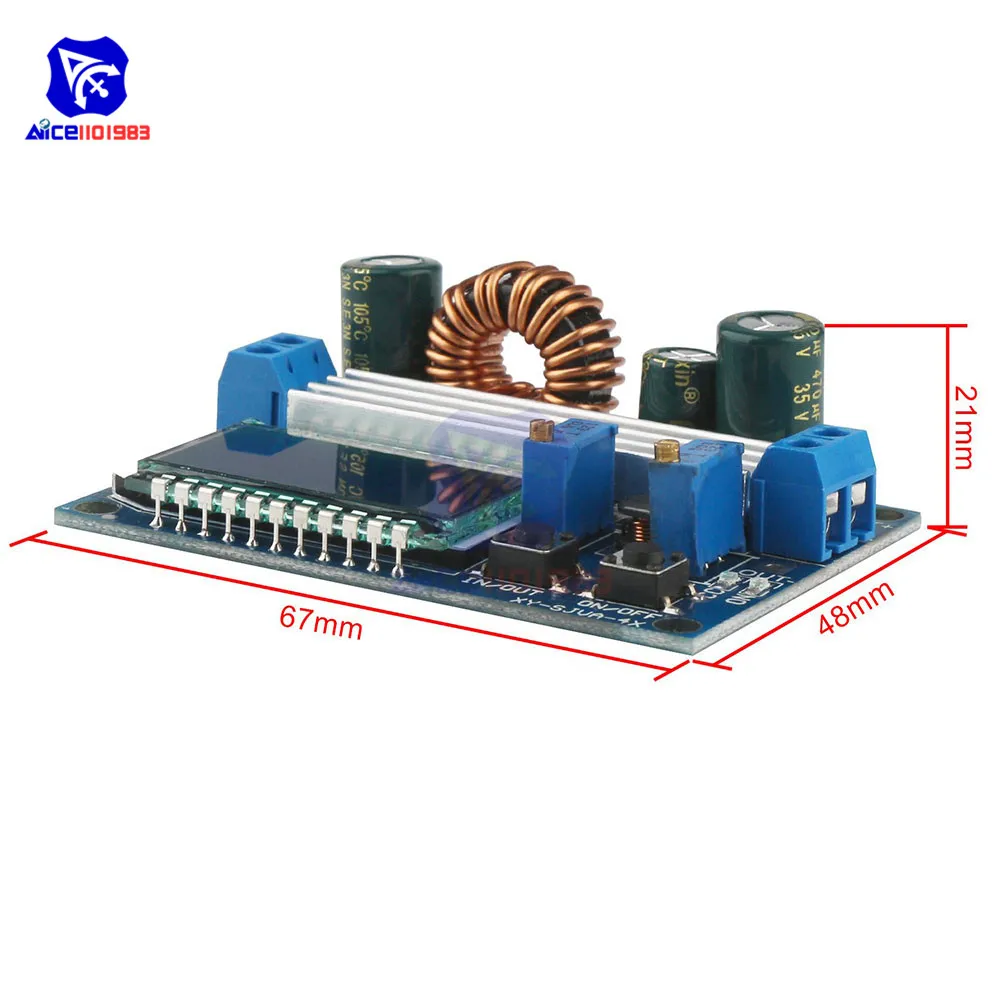

Размер: длина * ширина * высота 66*48*21 мм
Монтажное отверстие: диаметр 4 мм
Функция:

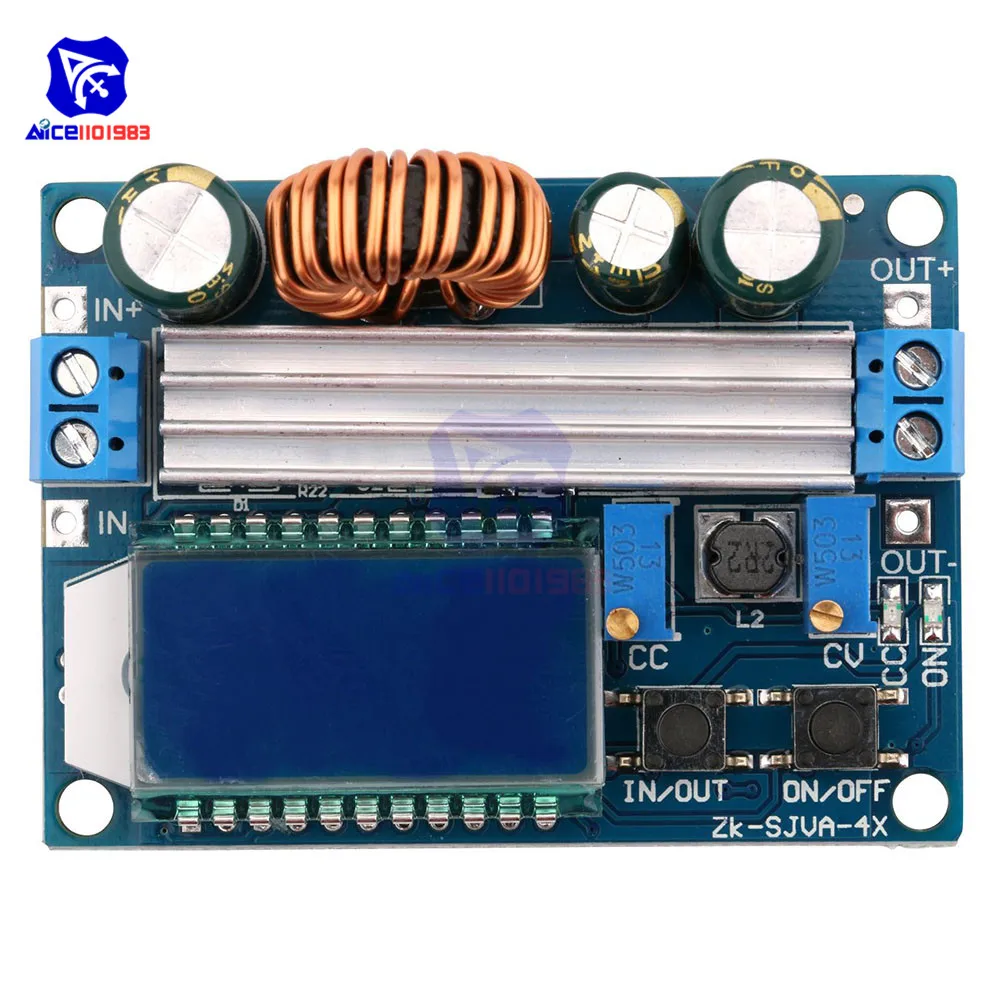

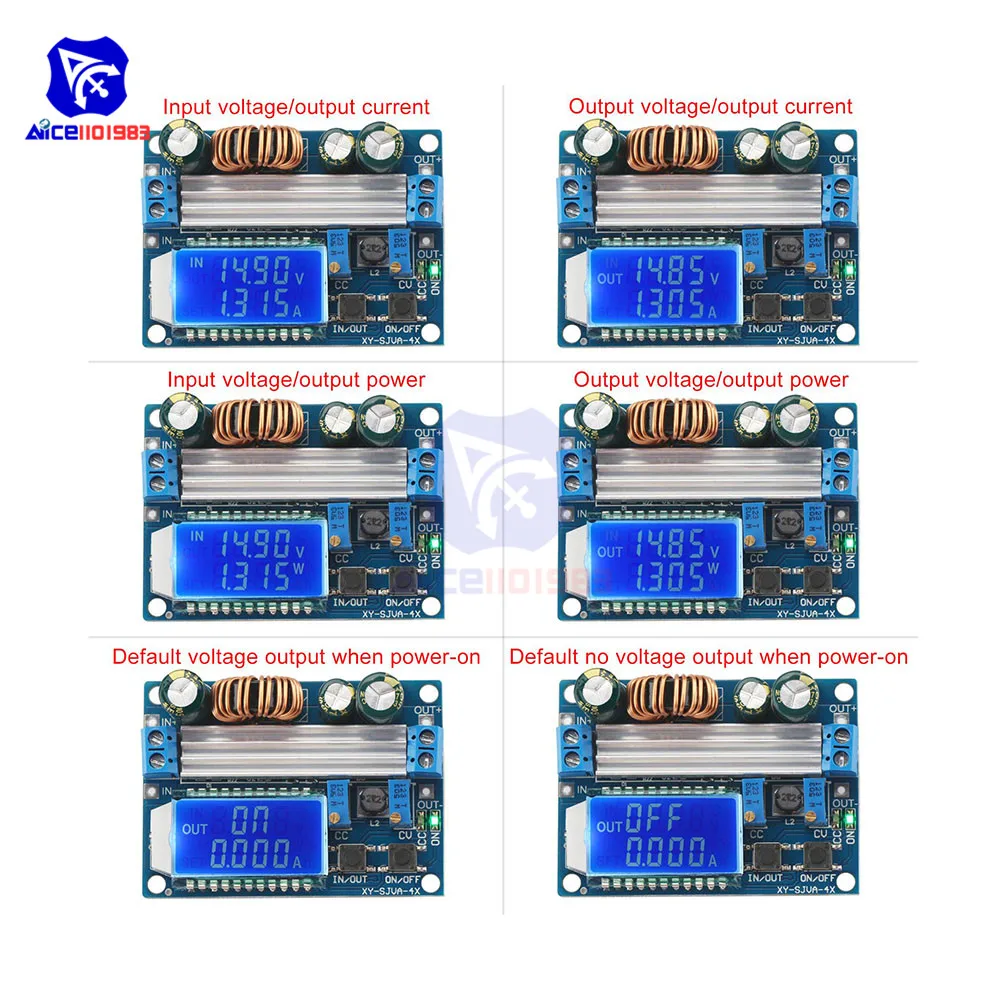

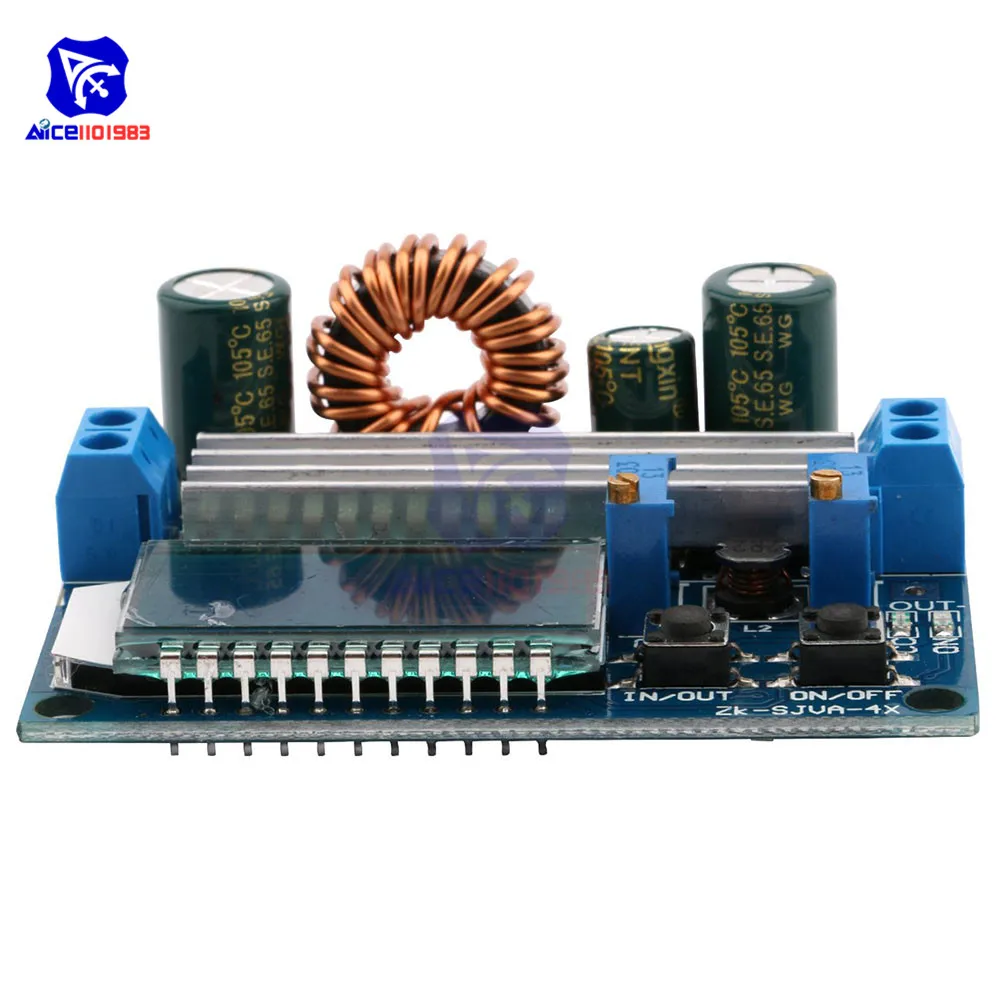

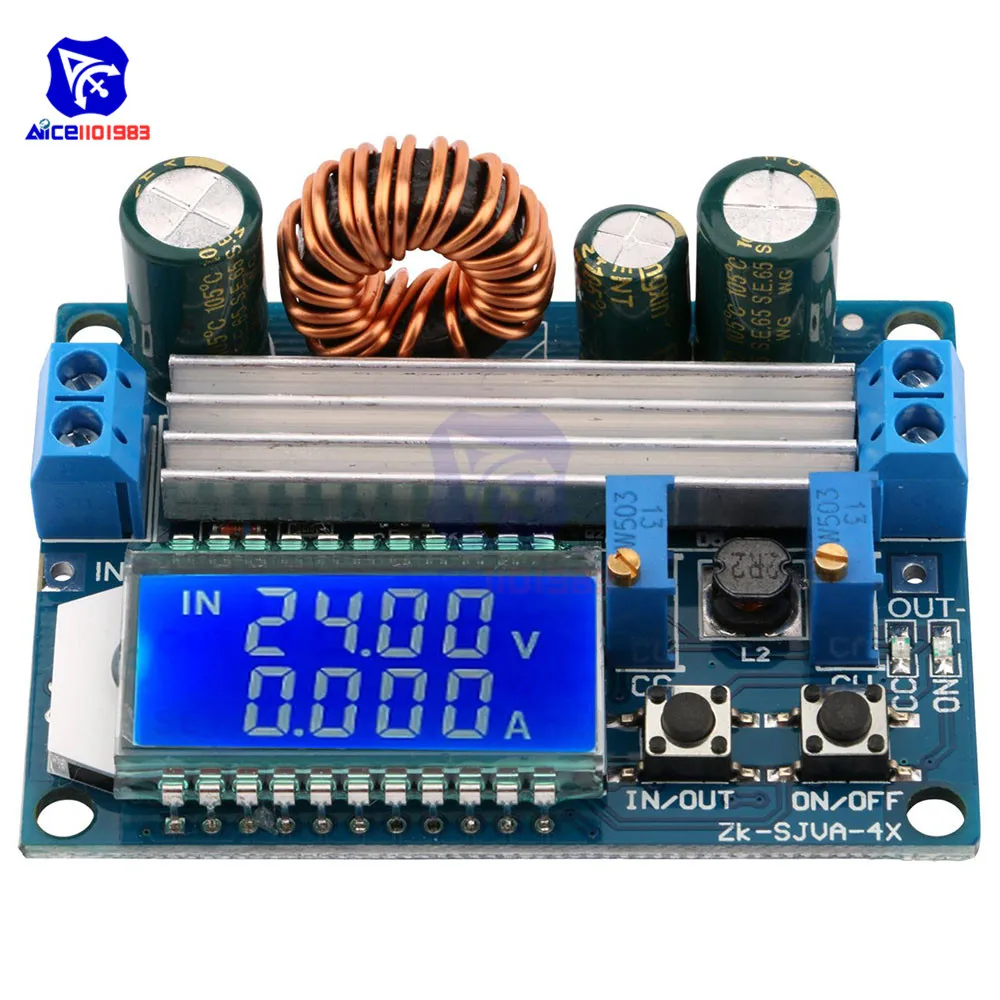

1. Модуль имеет две кнопки IN / OUT, ON / OFF: кнопка IN / OUT используется для переключения отображения входного и выходного напряжения, длительное нажатие для переключения отображения выходной мощности тока; выход кнопки ВКЛ/ВЫКЛ, Нажмите и удерживайте настройку, чтобы включить или выключить выходное состояние питания по умолчанию.
2.CC-ЭТО ПОТЕНЦИОМЕТР настройки тока, вращение по часовой стрелке, может увеличить заданный ток, когда ток нагрузки достигает заданного тока, войдите в состояние постоянного тока, индикатор постоянного тока CC (красный) загорается; Правым CV является Настройка напряжения потенциометра, вращающийся по часовой стрелке, может увеличить выходное напряжение. Индикатор ON-это индикатор выходного состояния, который выключается при включении выходного напряжения.
Как использовать:
1. Используется как обычный Модуль повышения напряжения с защитой от перегрузки
(1) отрегулируйте устройство постоянного напряжения CV, чтобы выходное напряжение достигло нужного вам напряжения.
(2) Измерьте выходной ток короткого замыкания амперметром 10 А (напрямую Подключите два тестовых выводы к выходу), Отрегулируйте потенциометр постоянного тока, И Обеспечьте, чтобы выходной ток достиг заданного значения защиты от перегрузки. (Например, мультиметр Отображает текущее значение 2А. При использовании этого модуля максимальный ток может достигать всего 2 А. Когда ток достигает 2 А, горисветодиодный постоянного напряжения, в противном случае светодиодный погаснет.)
Примечание: При использовании в этом состоянии может быть падение напряжения 0 ~ 0,2 в из-за сопротивления выборки тока на выходе. В то же время входные и выходные выводы вызовут определенное линейное падение напряжения, что является нормальным явлением!
2. Используется как зарядное устройство
Модули без функции постоянного тока не могут использоваться для зарядки аккумулятора. Поскольку мощность аккумулятора и падение напряжения в зарядном устройстве слишком велики, ток зарядки слишком велик, что вызывает повреждение аккумулятора. Поэтому в начале аккумулятор заряжается постоянным током, при постоянной зарядке. Автоматически переключается на зарядку с постоянным напряжением при достижении степени.
(1) определяет напряжение холостого хода и ток заряда перезаряжаемой батареи (если параметр литиевой батареи составляет 3,7 в/2200 мАч, Напряжение холостого хода составляет 4,2 в, а максимальный ток заряда составляет 1C, ie 2200mA)
(2) в условиях холостого хода мультиметр измеряет выходное напряжение и регулирует позиционер постоянного напряжения, чтобы выходное напряжение достигло плавающего напряжения. (Если литиевая батарея 3,7 в заряжена, Отрегулируйте выходное напряжение до 4,2 в)
(3) Измерьте выходной ток короткого замыкания амперметром 10 А (напрямую Подключите два тестовых провода к выходной клемме), Отрегулируйте потенциометр постоянного тока, И чтобы выходной ток достиг заданного значения зарядного тока;
(4) подключите аккумулятор и зарядите его.
(Шаги 1, 2 и 3 следующие: Питание входной клеммы, выход не подключен к нагрузке батареи)

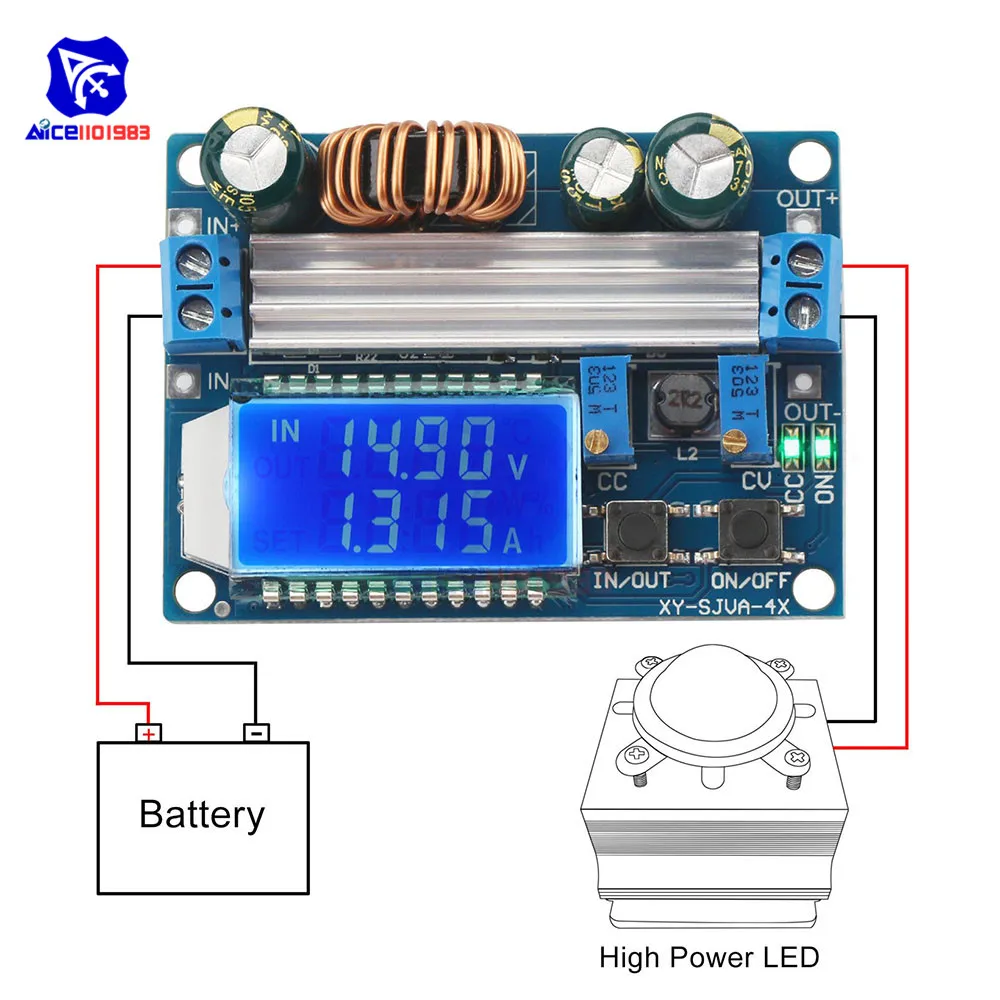

3. Используется светодиодный светодиодного модуля привода постоянного тока
(1) Убедитесь, что вам нужен рабочий ток светодиодный да и максимальное рабочее напряжение;
(2) в условиях холостого хода мультиметр измеряет выходное напряжение и регулирует позиционер постоянного напряжения для создания выходного напряжения
Посылка
1 * модуль повышающего понижающего преобразователя
