Поворотный дроссель, 36 В 48 В, с ЖК-дисплеем, ускоритель, ручки на руль для электрического велосипеда, скутера, трицикла, вездехода

Поворот дроссельной заслонки 36v48v с ЖК-цифровым дисплеем акселератора руля ручки для электрического велосипеда скутера трицикла ATV части

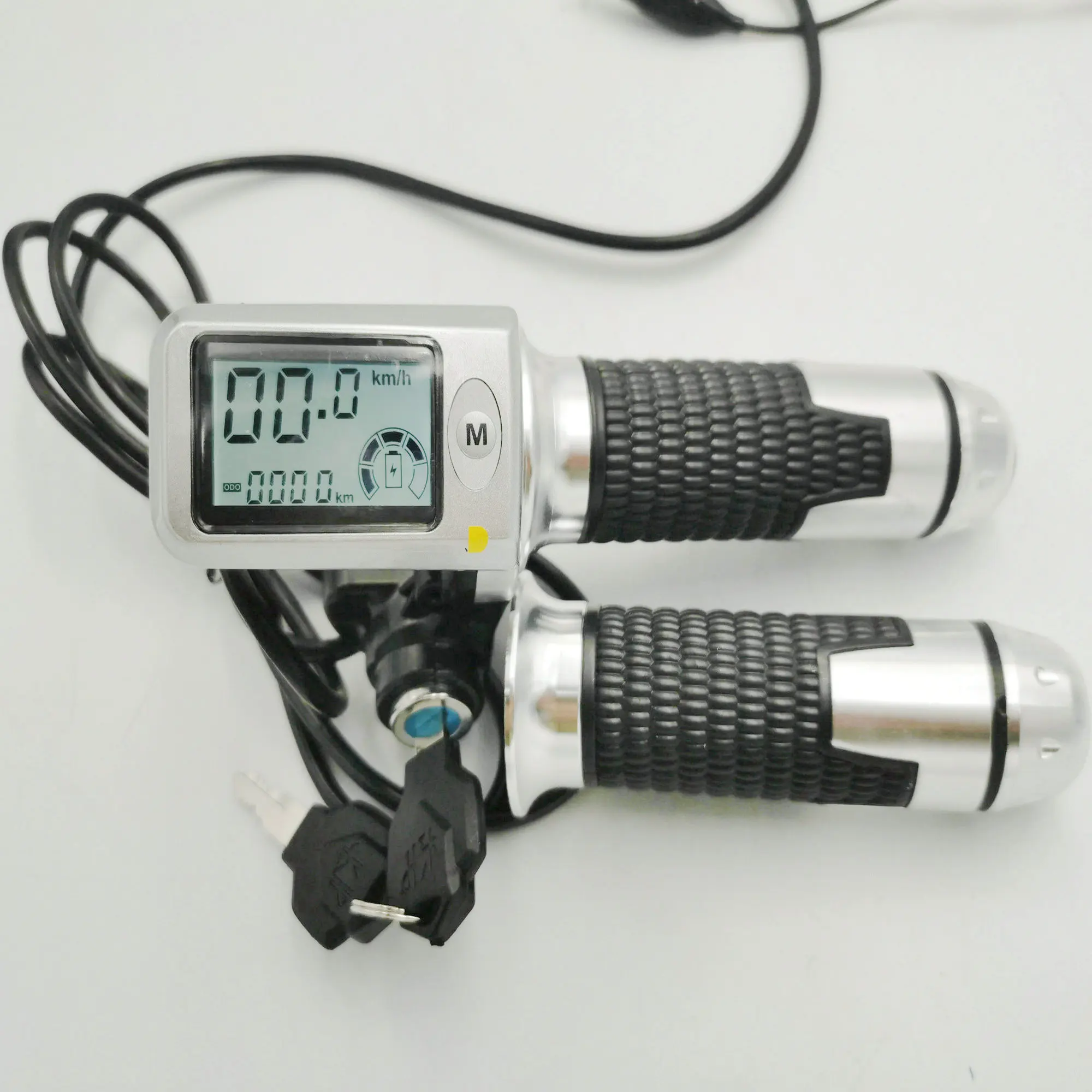

1. Эта модель является обновленной моделью.Дроссельная заслонка, + замок/переключатель + дисплей

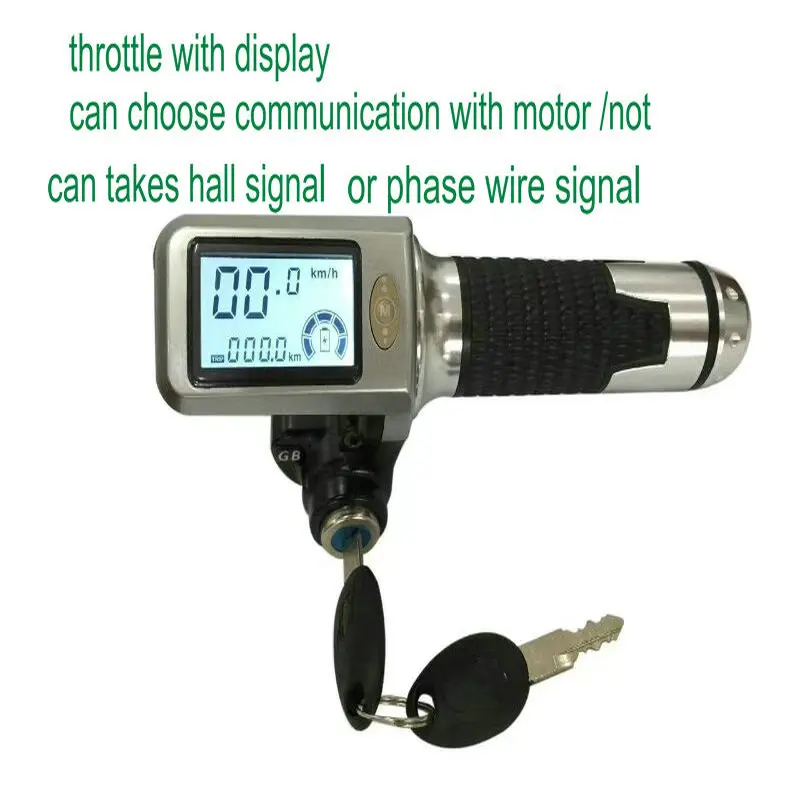

Характеристики: может подключаться как к моторному hallsensor, так и к фазовому проводу,

Особенность 1: он может работать как дисплей,

Особенности 2: или может работать как обычная дроссельная заслонка

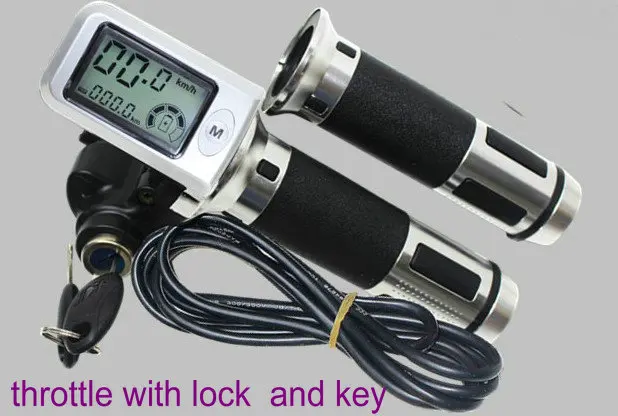

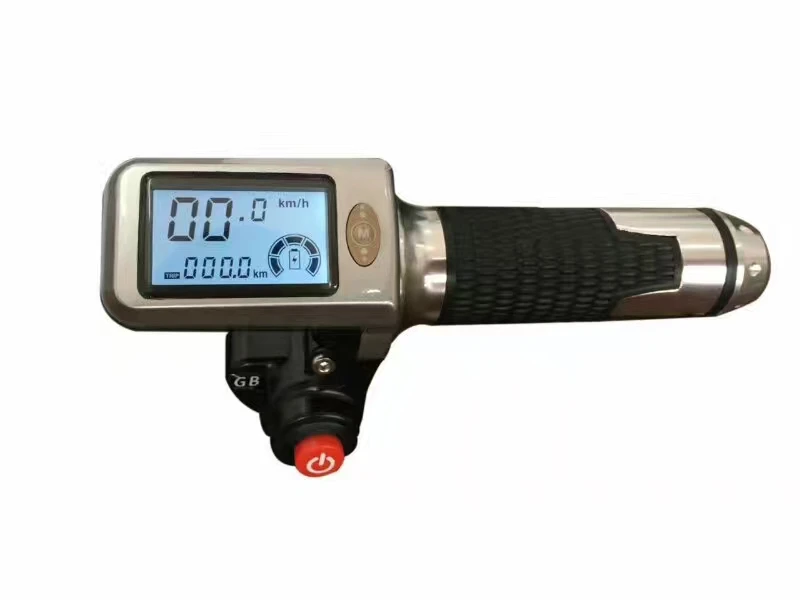

Особенности 3: можно добавить переключатель или замок

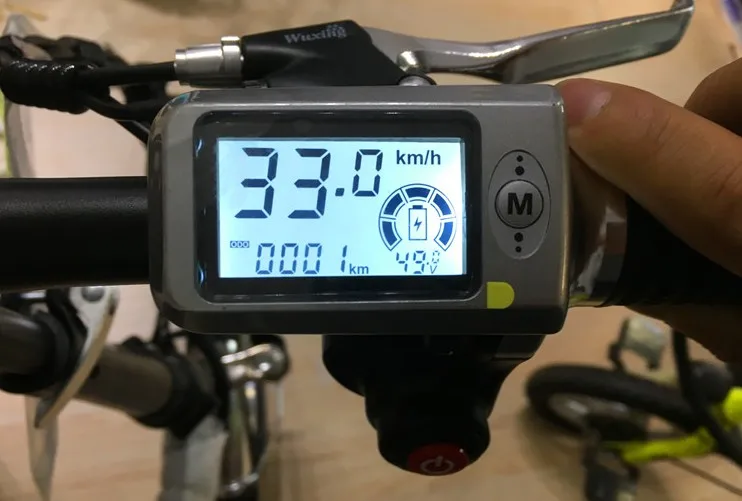

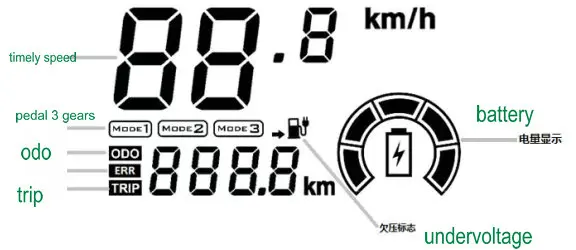

2. Это будет указывать

Скорость

Диапазон

Уровень заряда батареи

Код ошибки

Шестерни

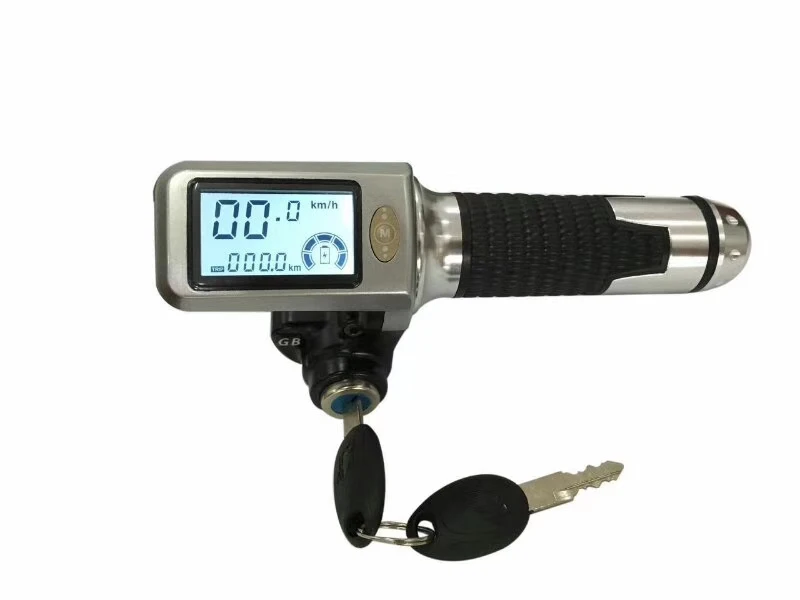

Замок

Можно установить: обод, магнетизм, регулировка скорости.

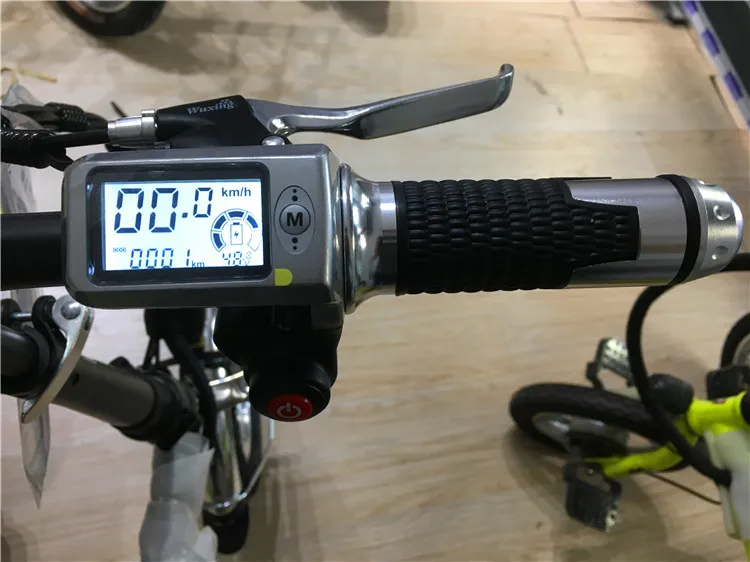

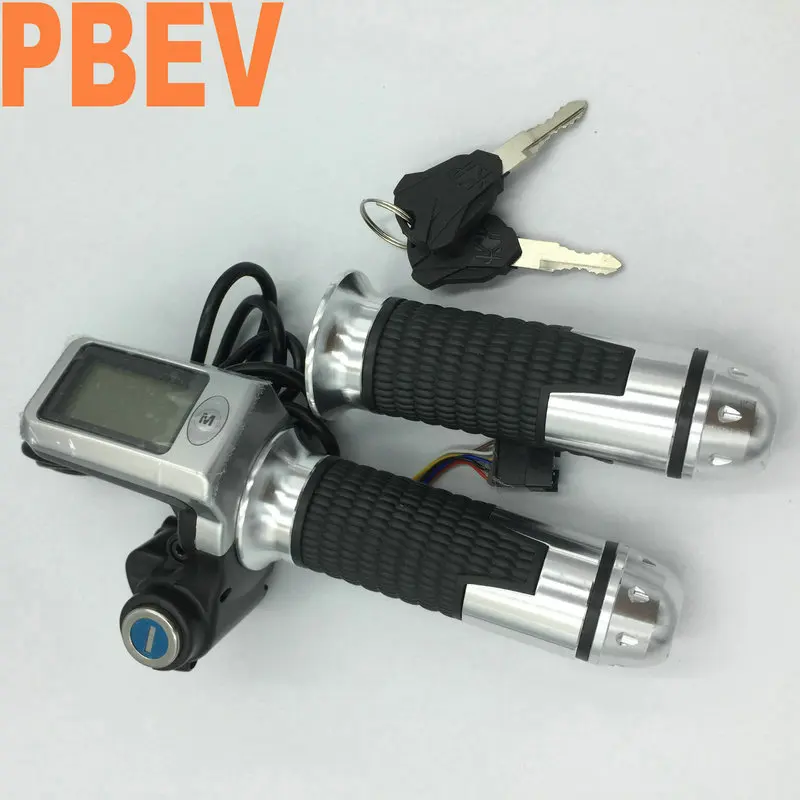

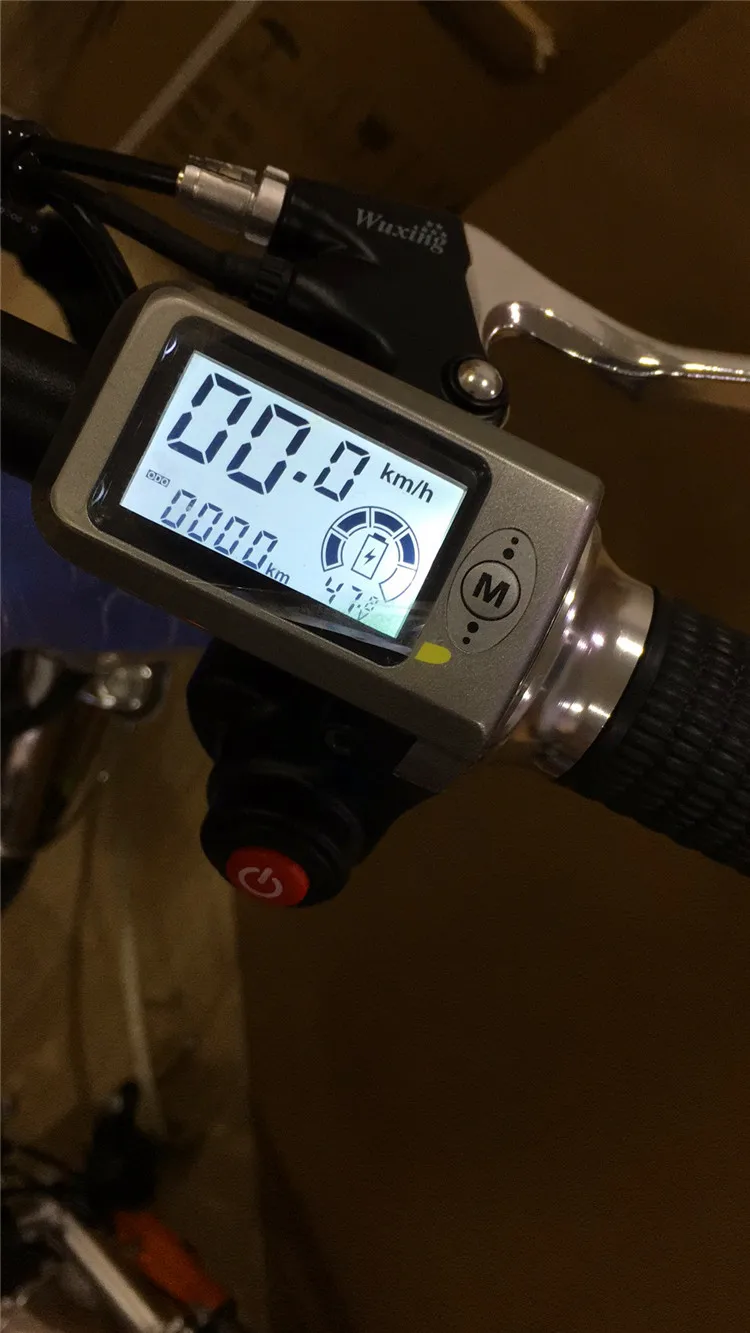

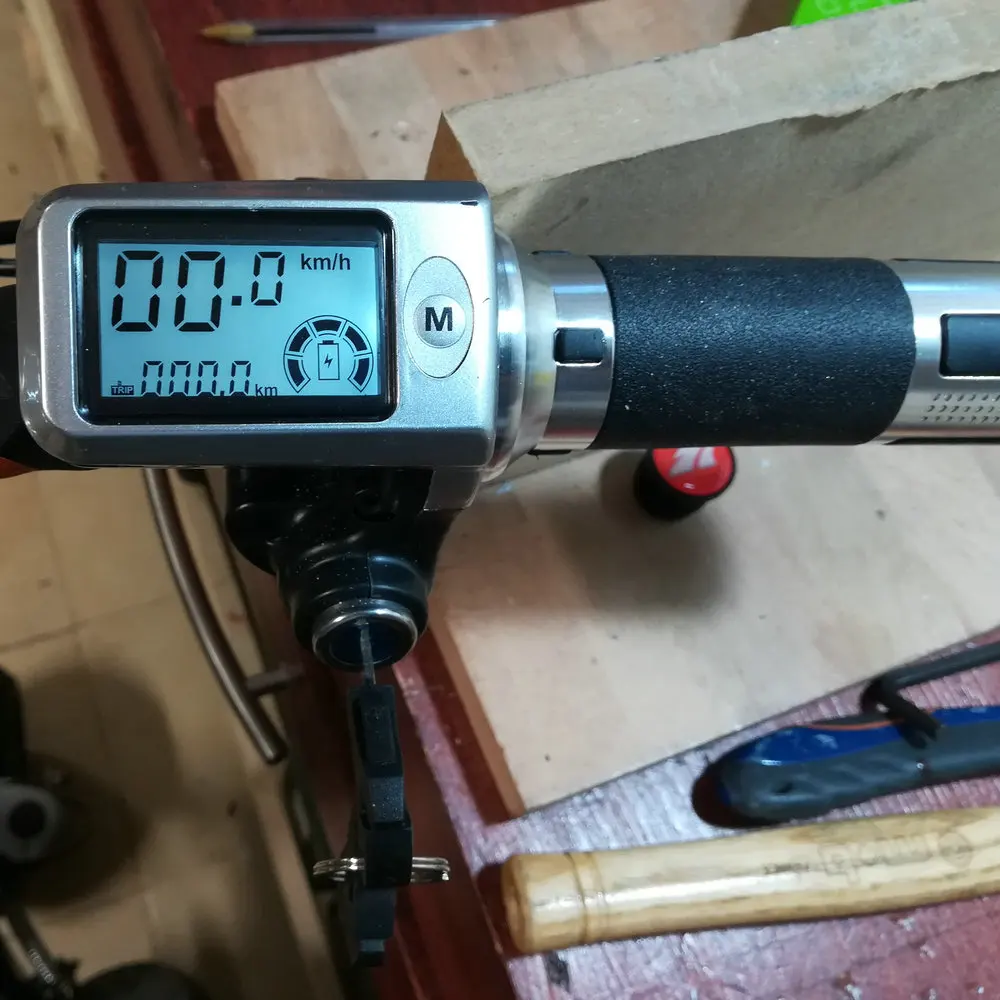

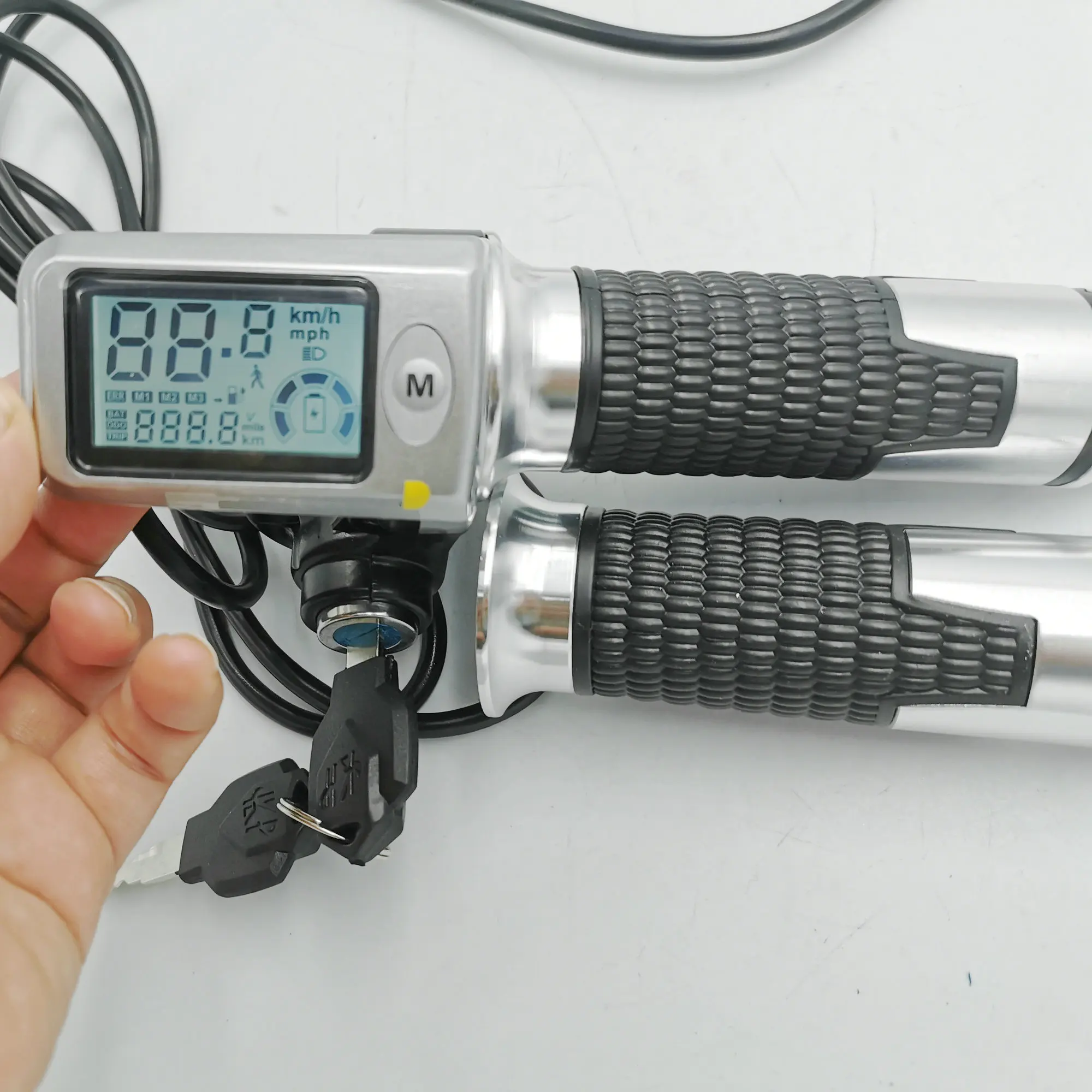

3. Установленная на руле, выглядит как этот ниже, посылка, которую мы отправляем, включает в себя правую дроссельную заслонку + левую рукоятку,

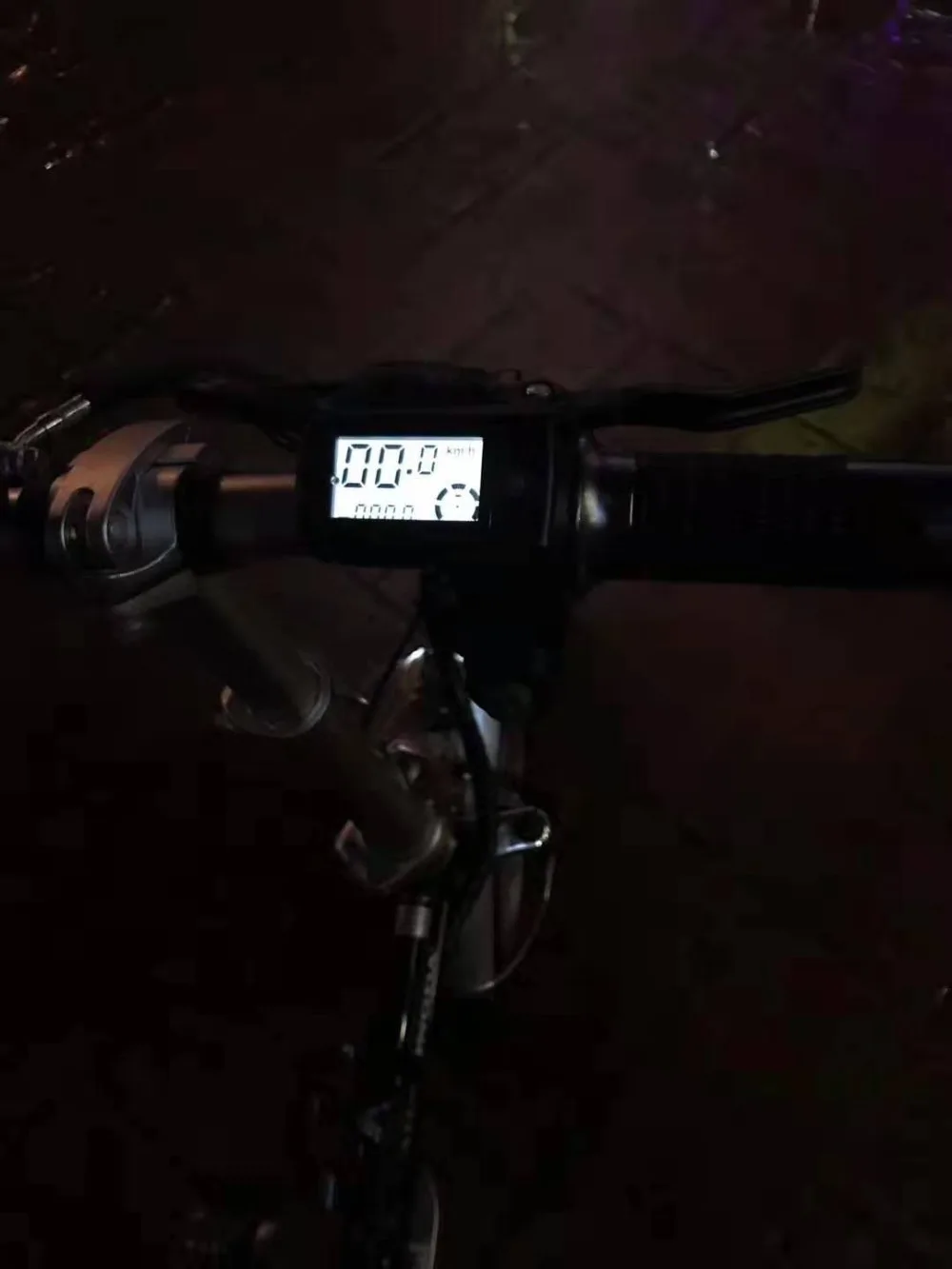

Ночью ясно, чем цветная цифровая модель с буквами,

4. Он имеет 3 версии для чтения скорости,

4-1 фазный провод скорости* (Тот, который принимает только сигнал провода фазы, может иметь скорость, которая не является точной)

4-2 hallsensor speed

4-3, общаться с контроллером и имеет протокол связи

Здесь BLLOW эта модель имеет связь с контроллером

Закажите здесь, пожалуйста, всю группу вместе с контроллером,

Https://www.aliexpress.com/item/33036613296.html

WПри заказе. Пожалуйста, очистите свой контроллер способом считывания скорости и выберите правильную версию, если нет, мы отправим ему фазовый провод сигнала для настройки defaul,

Если вам нужна Модель сигнала зала, пожалуйста, оставьте сообщение в примечаниях к заказу.

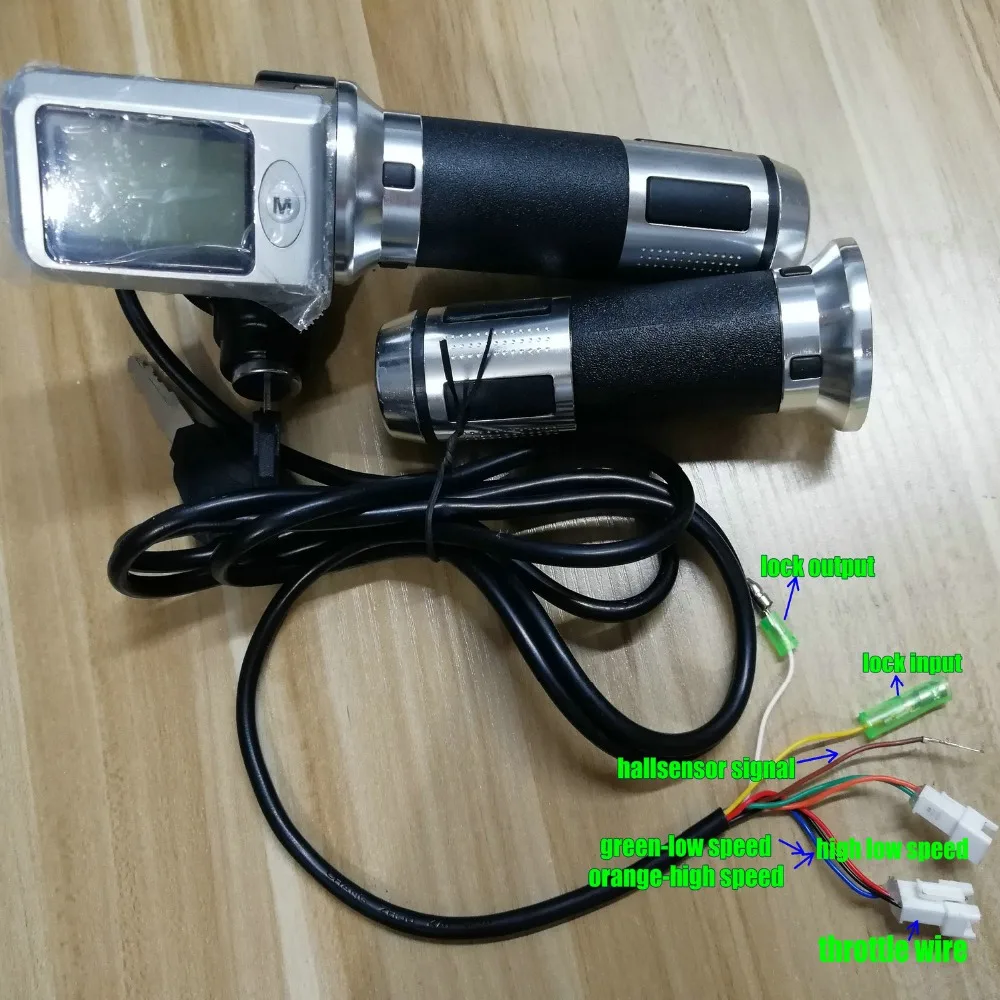

5. Проводка для каждой версии дроссельной заслонки

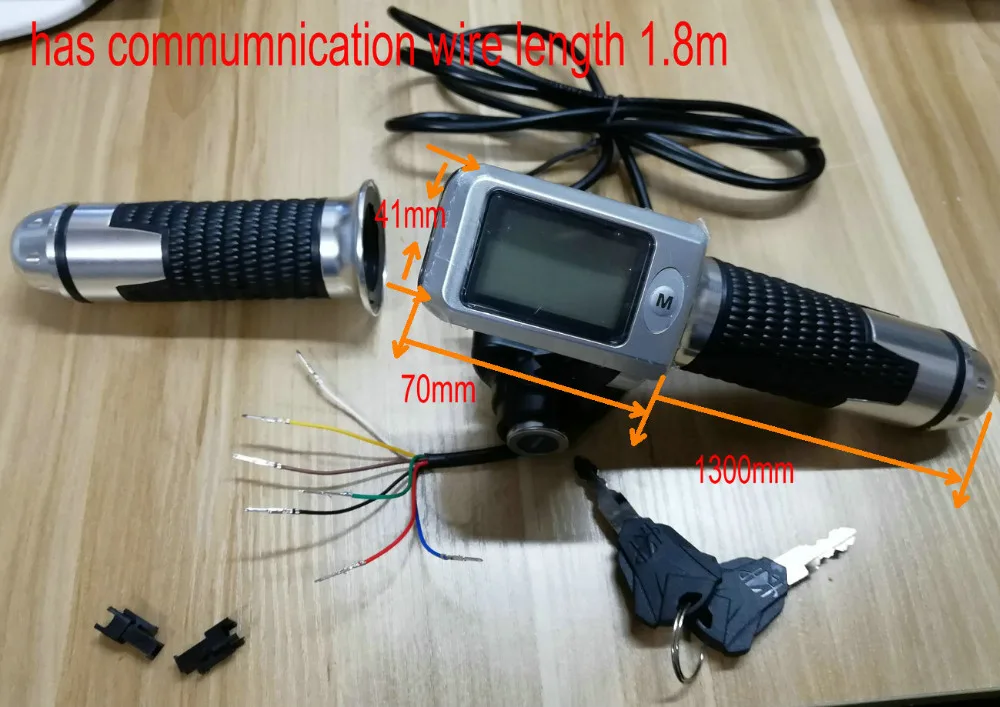

Проводка для модели с функцией связи

Красный: зал + 5 В

Синий: сигнал зала

Черный провод заземления

Белый: вход питания

Желтый: выходная мощность

Зеленый: RX-получение сигнала

Коричневый: TX -- отправка сигнала

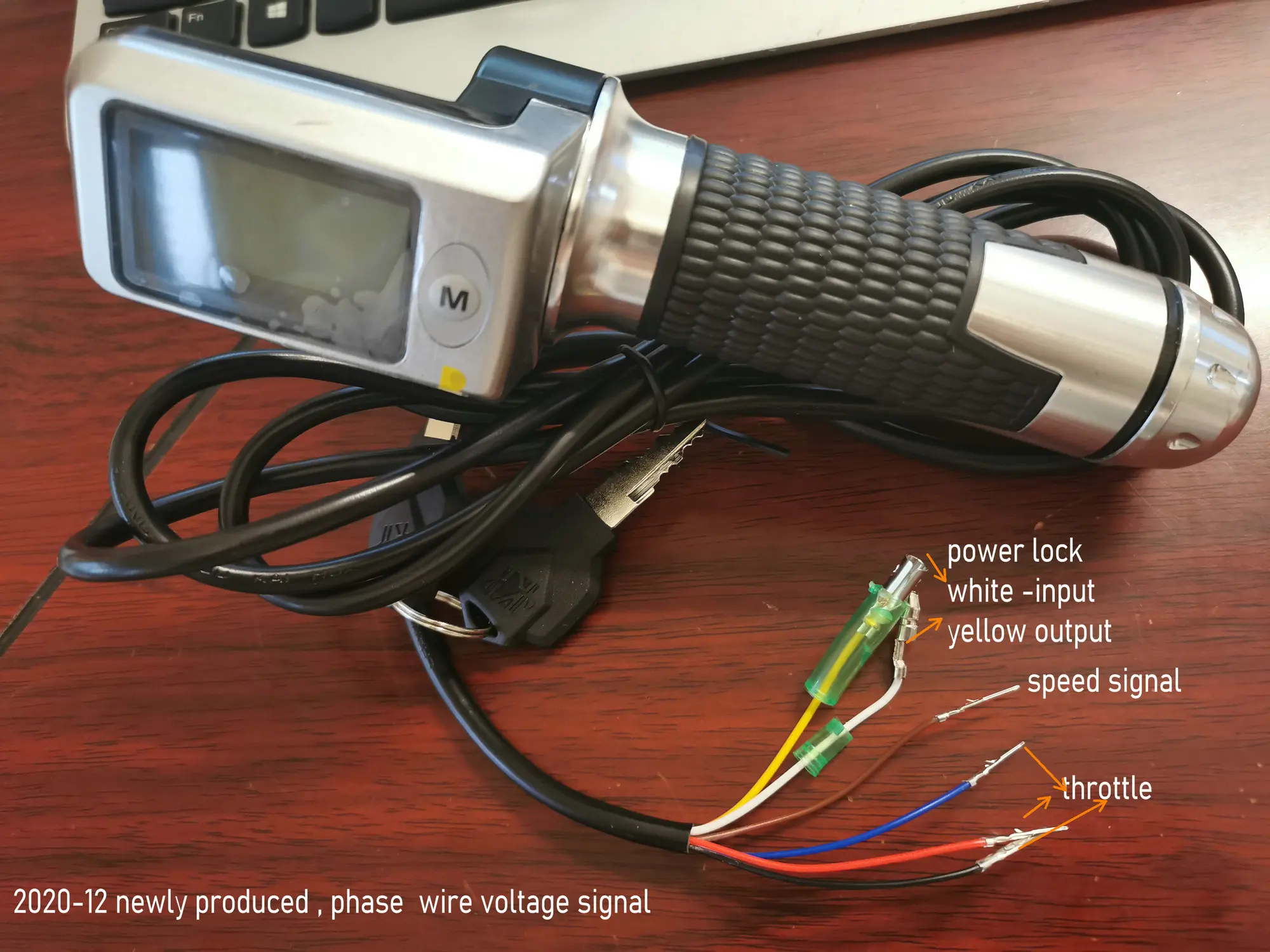

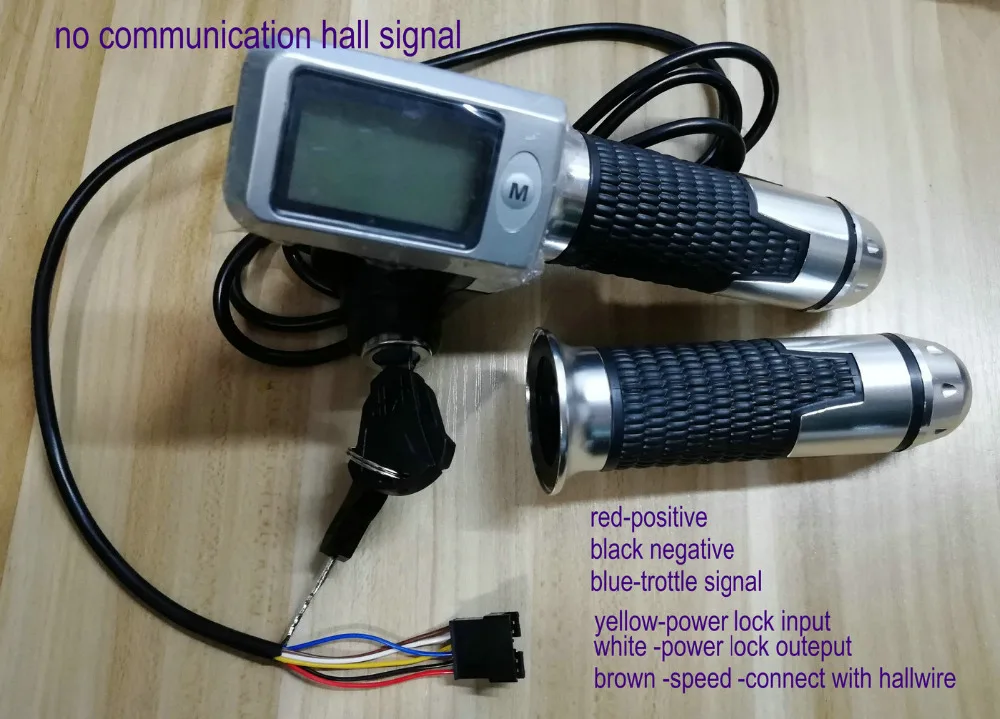

Проводка для модели, которая не имеет связи, но принимает датчик Холла или сигнал напряжения провода фазы

У него могут быть разные ручки, поэтому, пожалуйста, оставьте комментарий для вашего предпочтения или мы вышлем любой, обычно версия сигнала скорости hallsensor будет иметь ручки как ниже,

6. Настройка

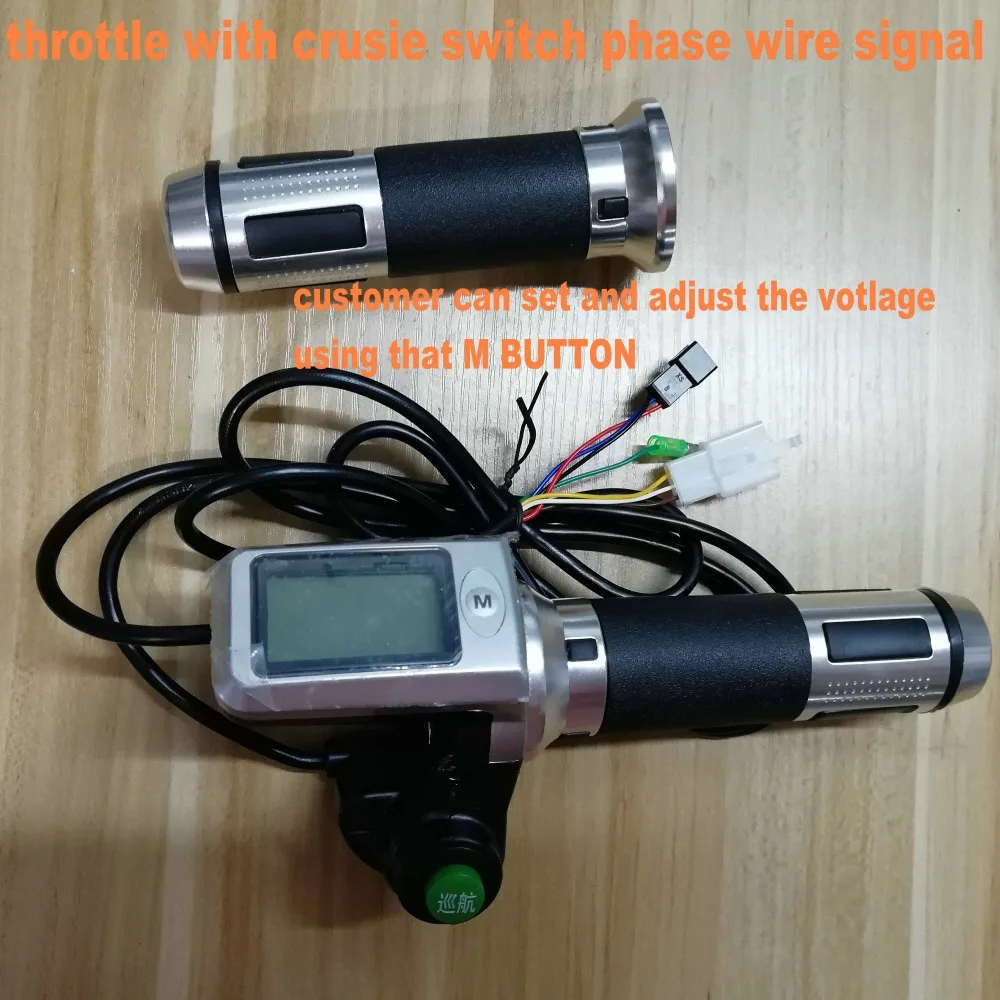

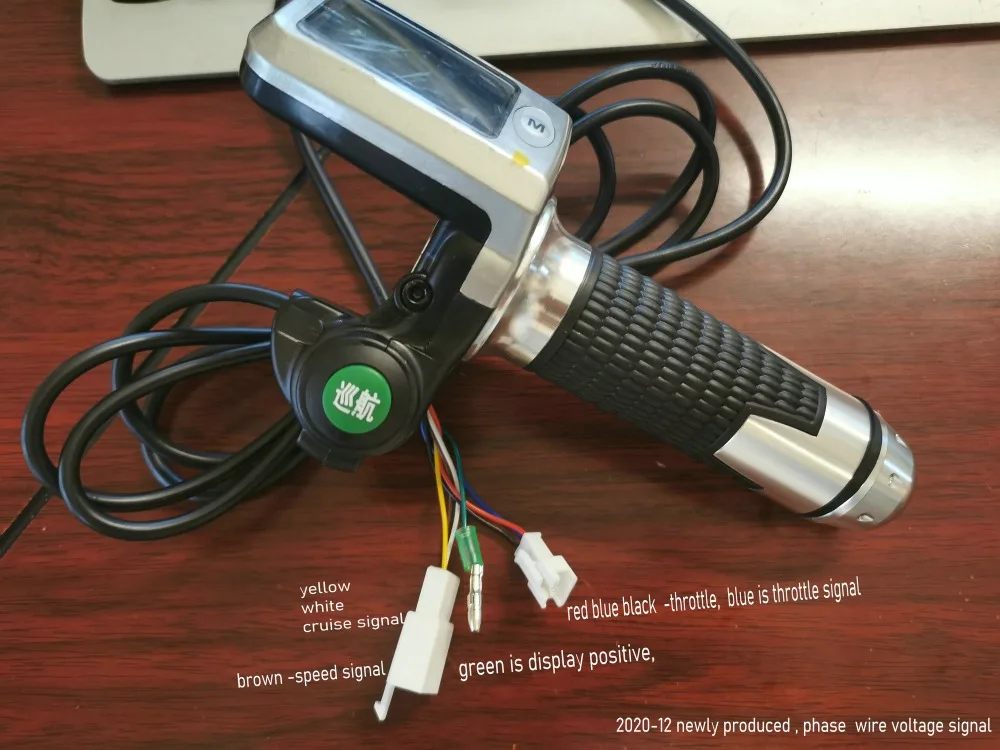

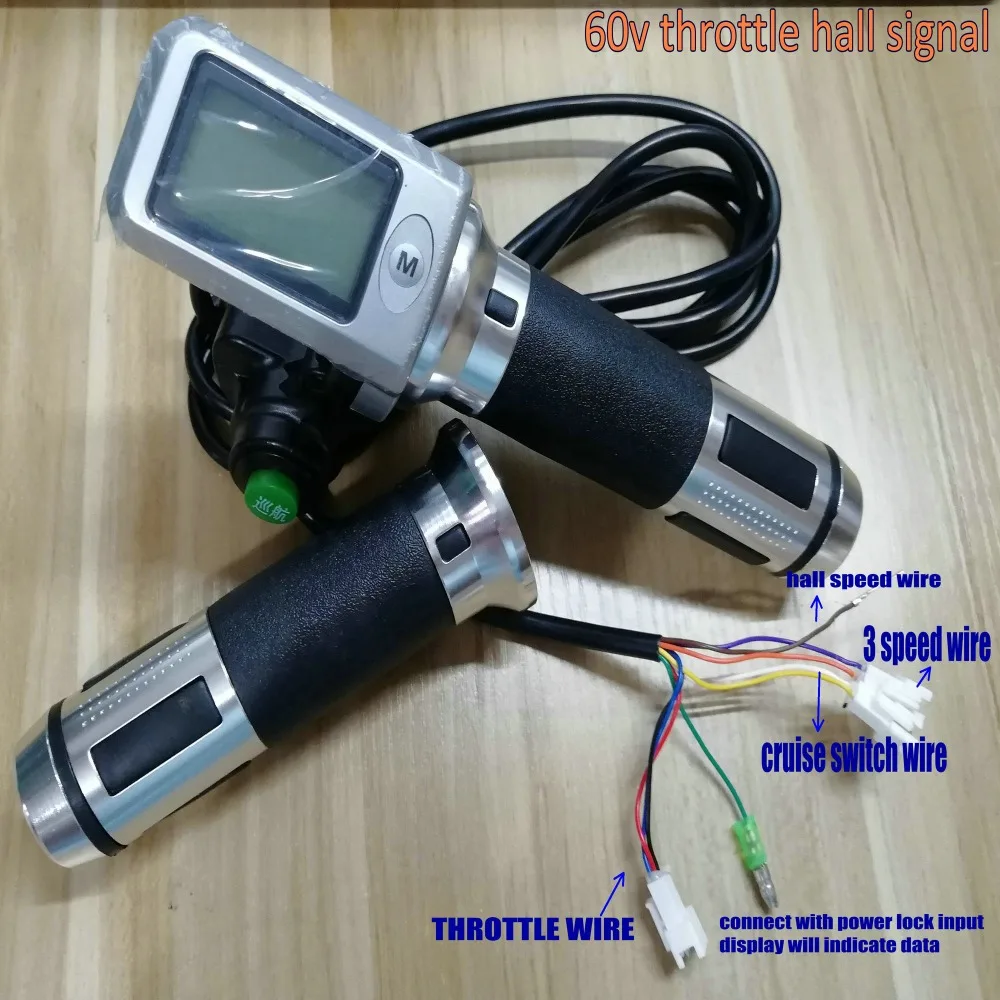

7. Круизная Модель-также имеет фазовый или hallsensor сигнал для скорости, пожалуйста, проводите в соответствии с другой версией проводов,

Проводка

Красный + синий + черный-дроссельная заслонка

Желтый + белый = Круизный переключатель

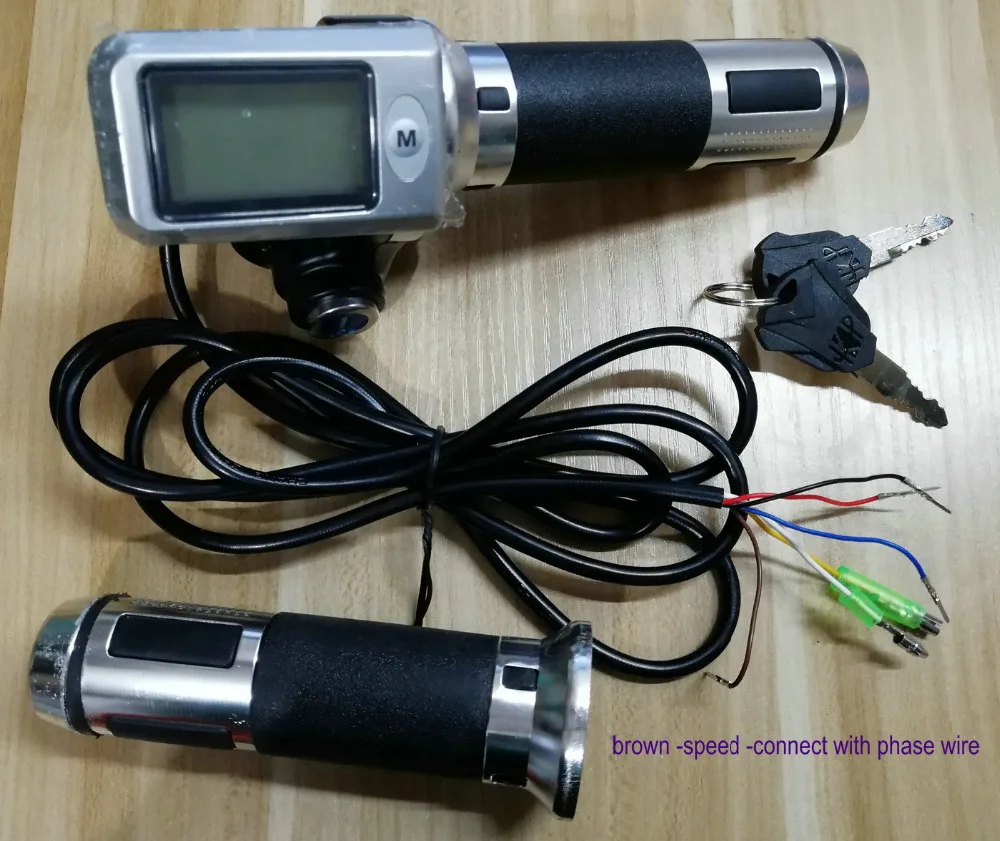

Коричнево-скоростной (соедините с фазовым проводом или проводом hallsensor или один одиночный провод спидометра контроллера для того чтобы принять скорость)

Зеленый: 48 В + Положительный

Цена указана за образец, для заказа количества, пожалуйста, оставьте сообщение, мы дадим большую скидку
