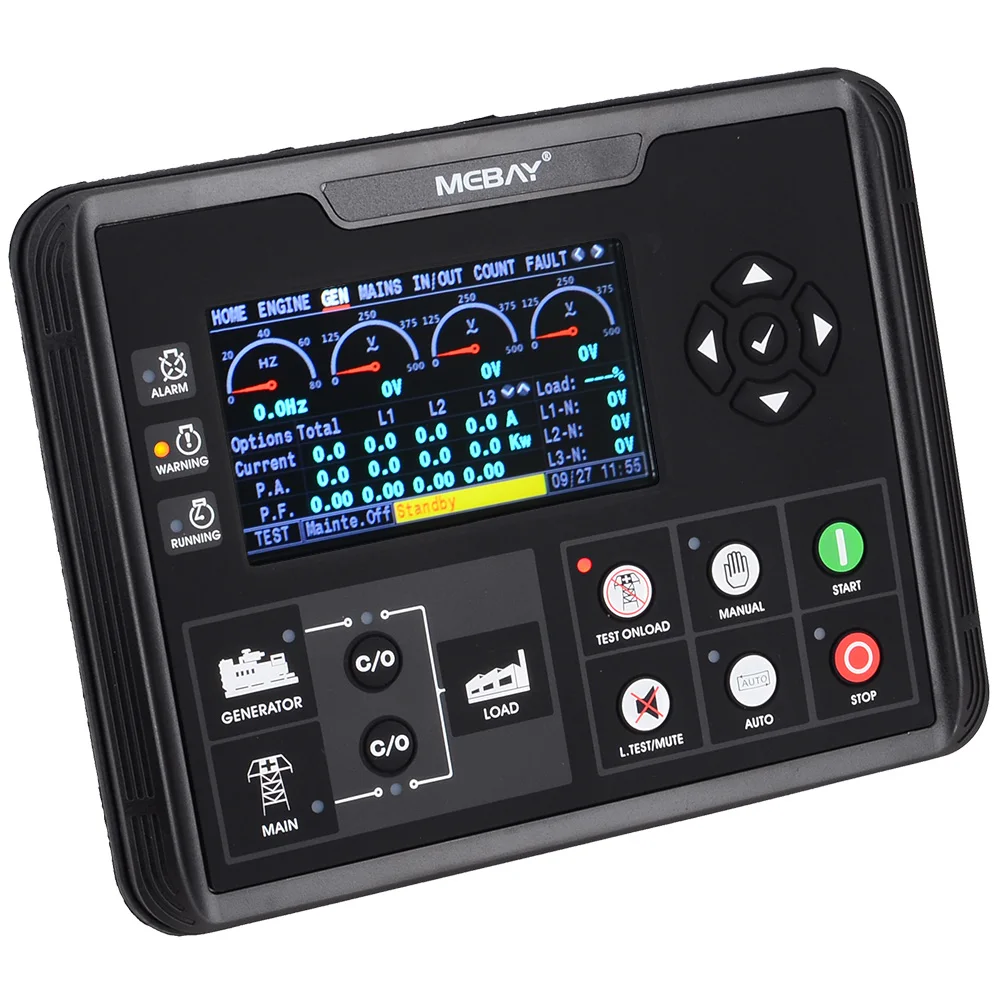

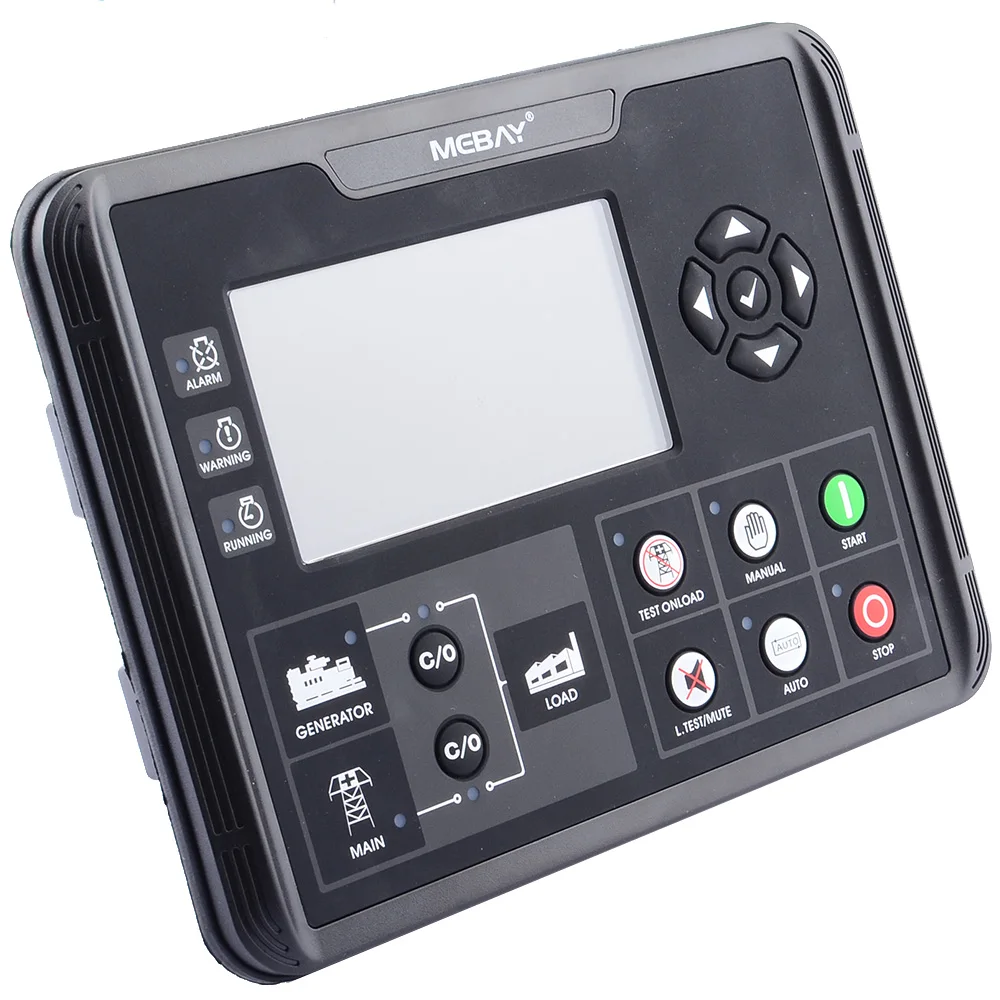

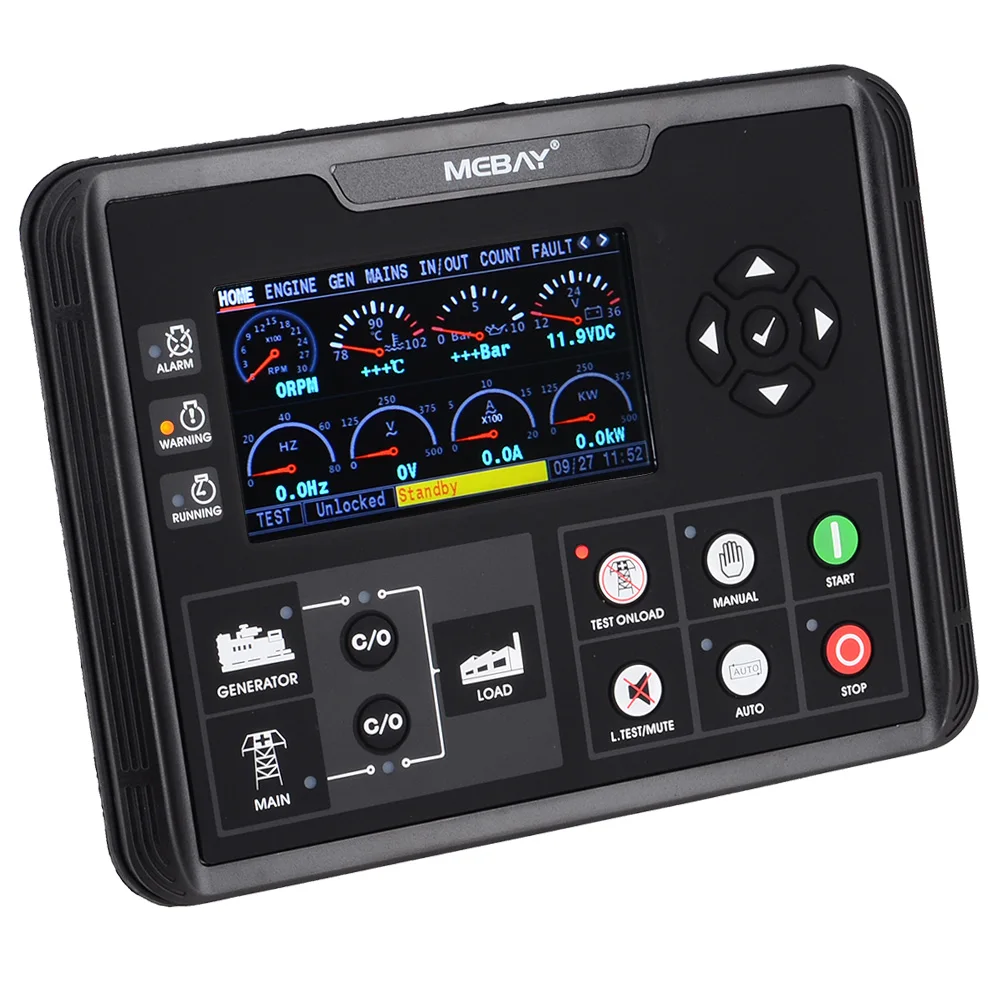

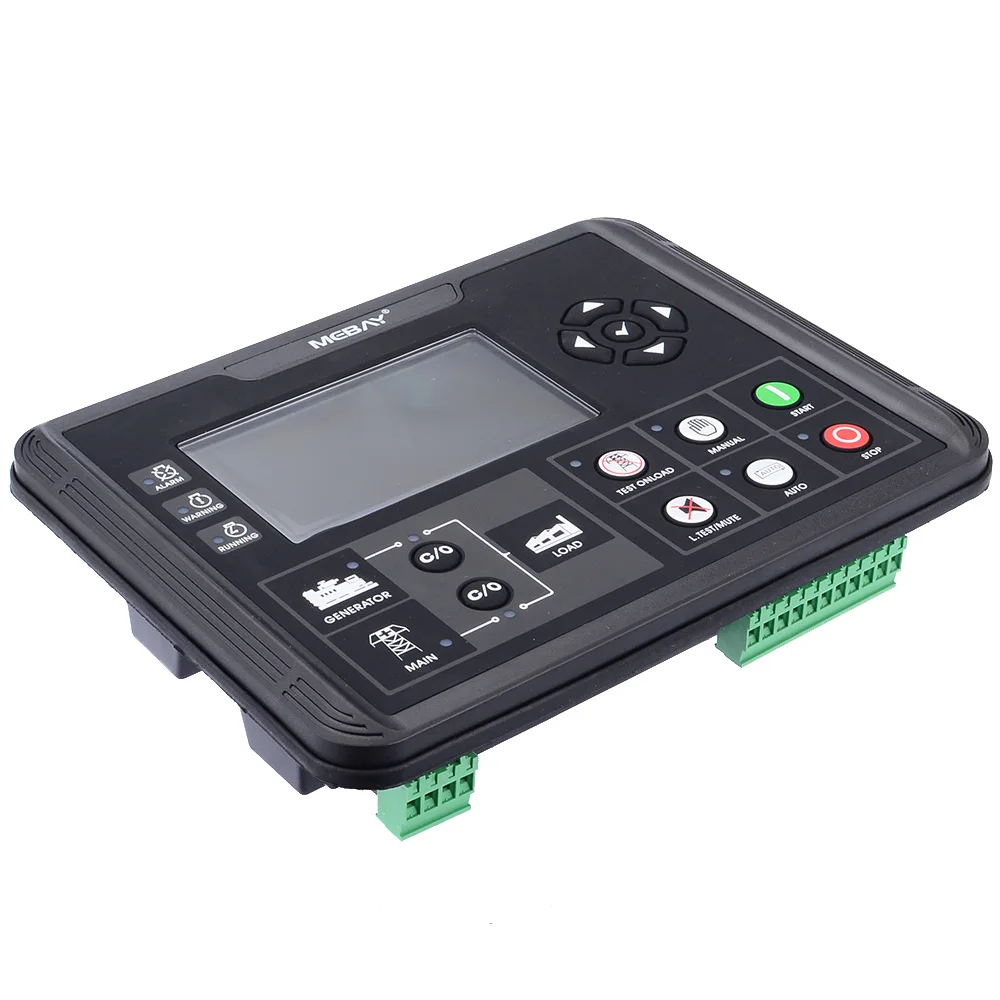

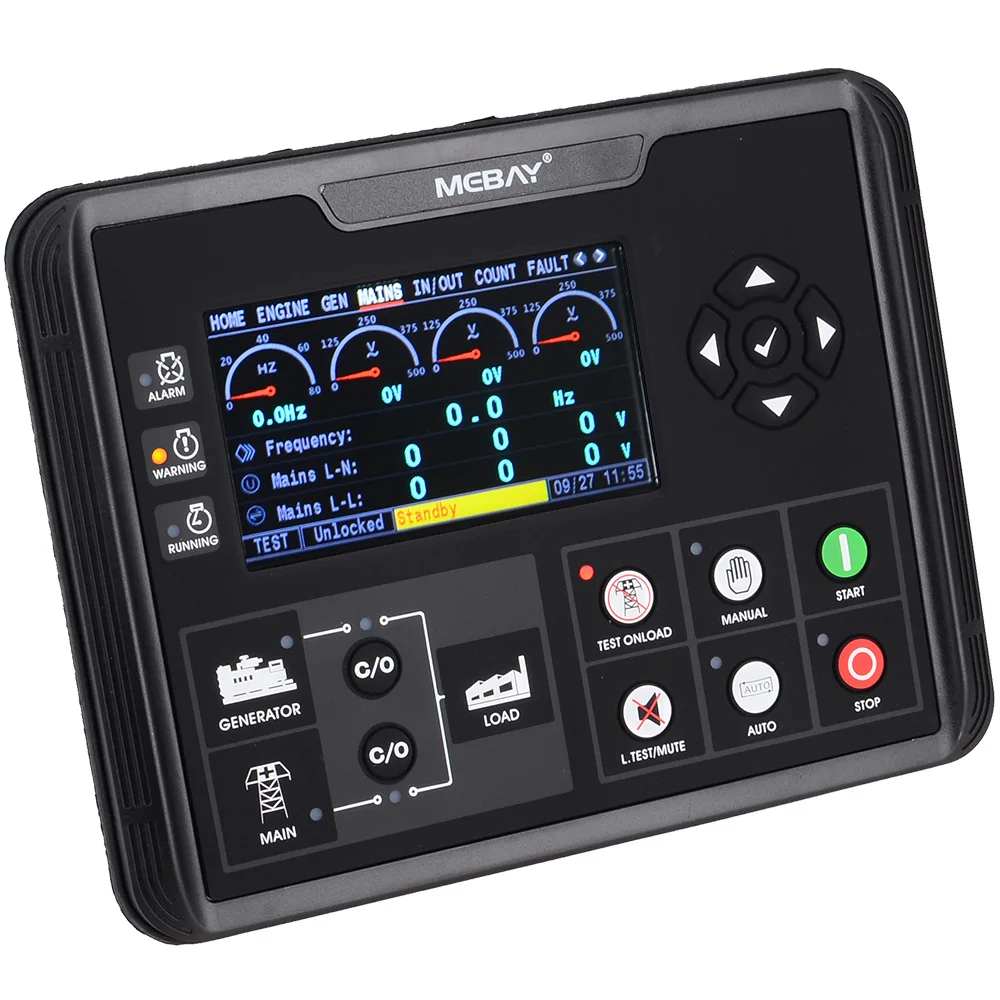

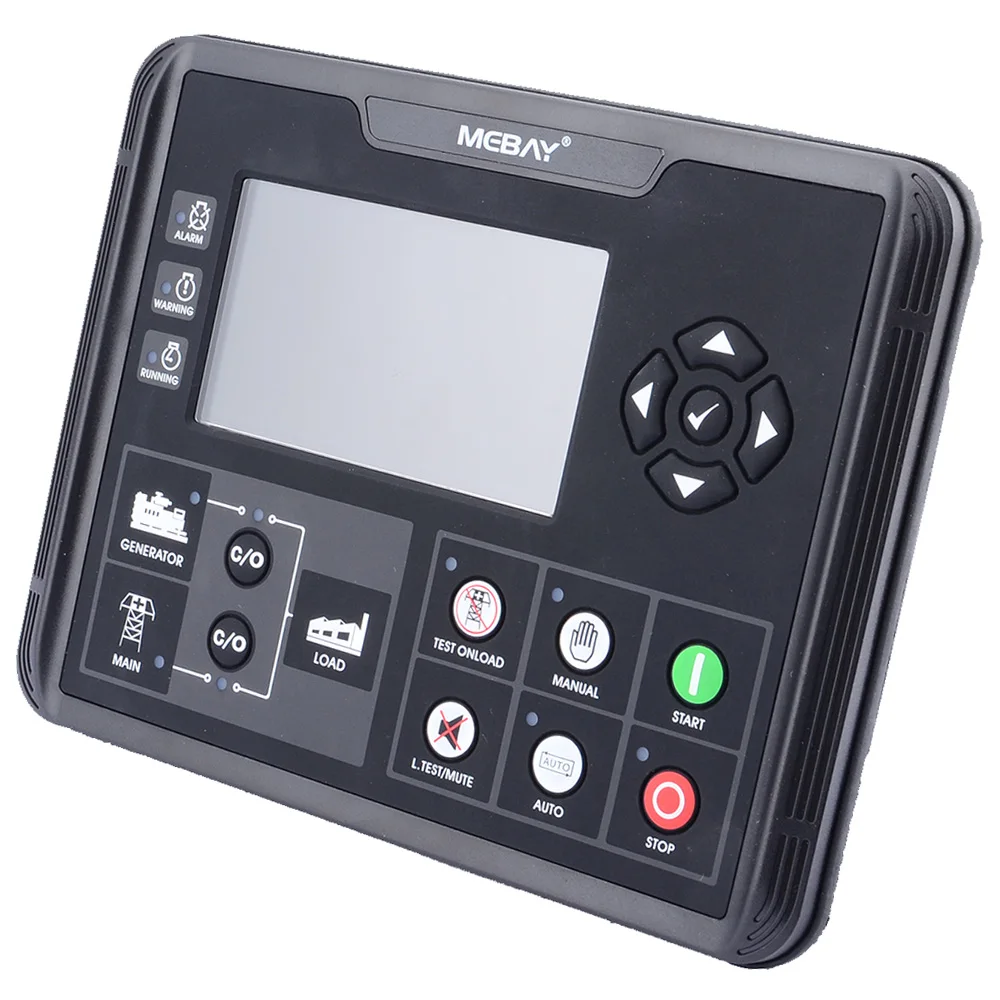

DC72D/DC72DR контроллер генераторной установки для дизельного топлива/бензин/Газовый Генератор параметры мониторинга с 4,3 "ЖК-дисплей Экран Дисплей
Genset контроллер DC72D серии
Этот контроллер серии предназначен для запуска дизельного/бензинового/газового генератора, остановки, контроля параметров, проверки неисправностей, а также настройки данных.

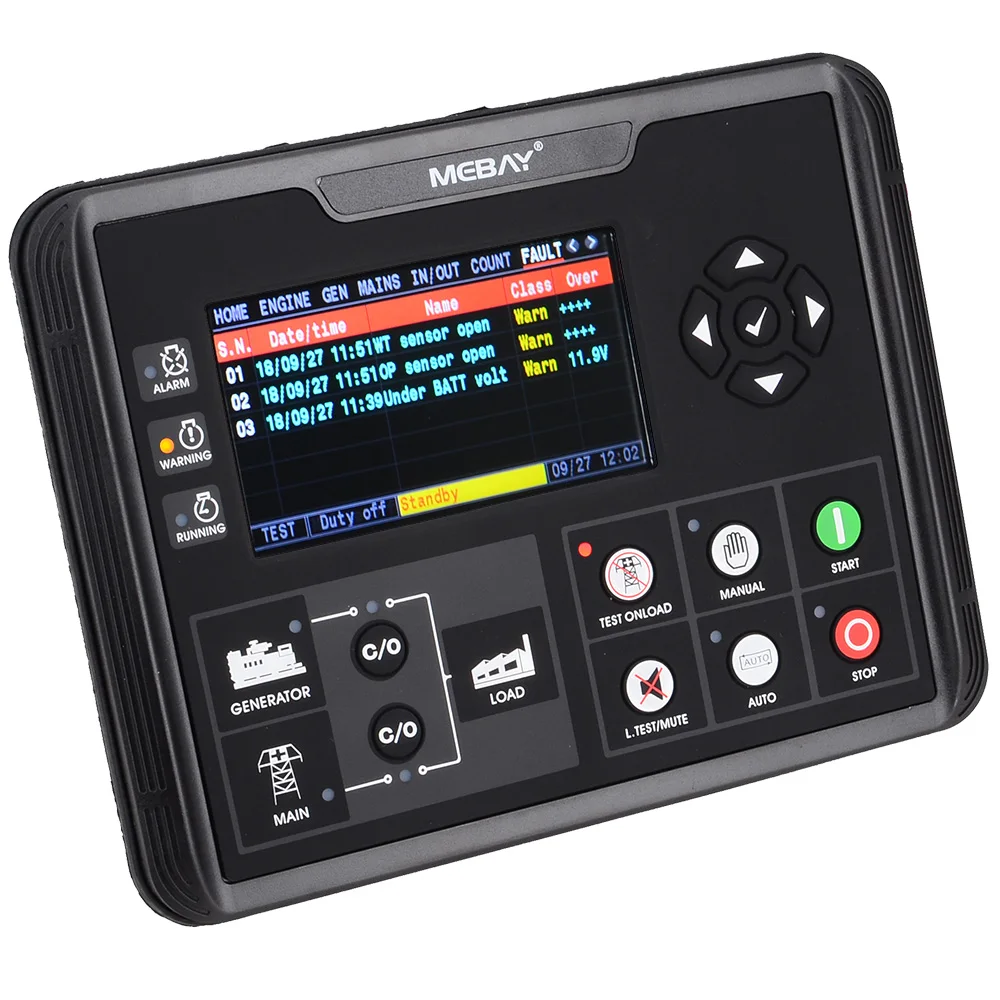

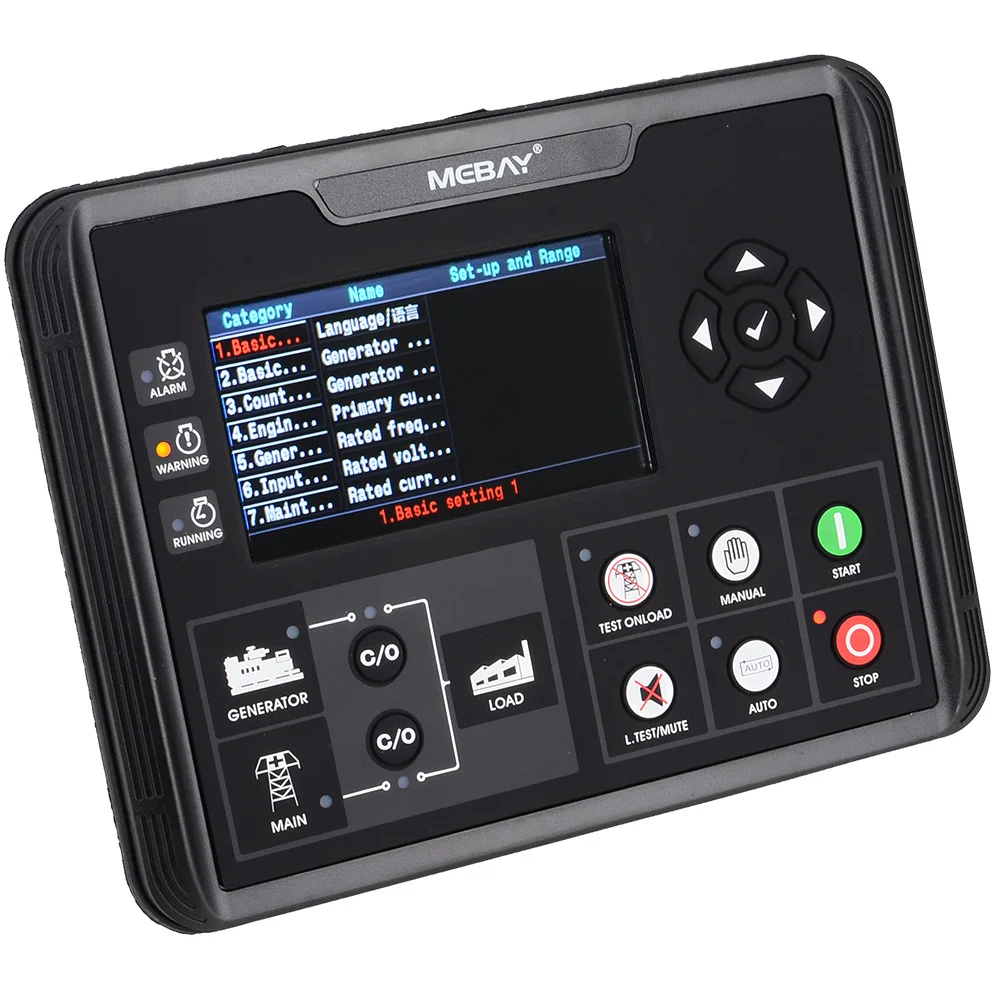

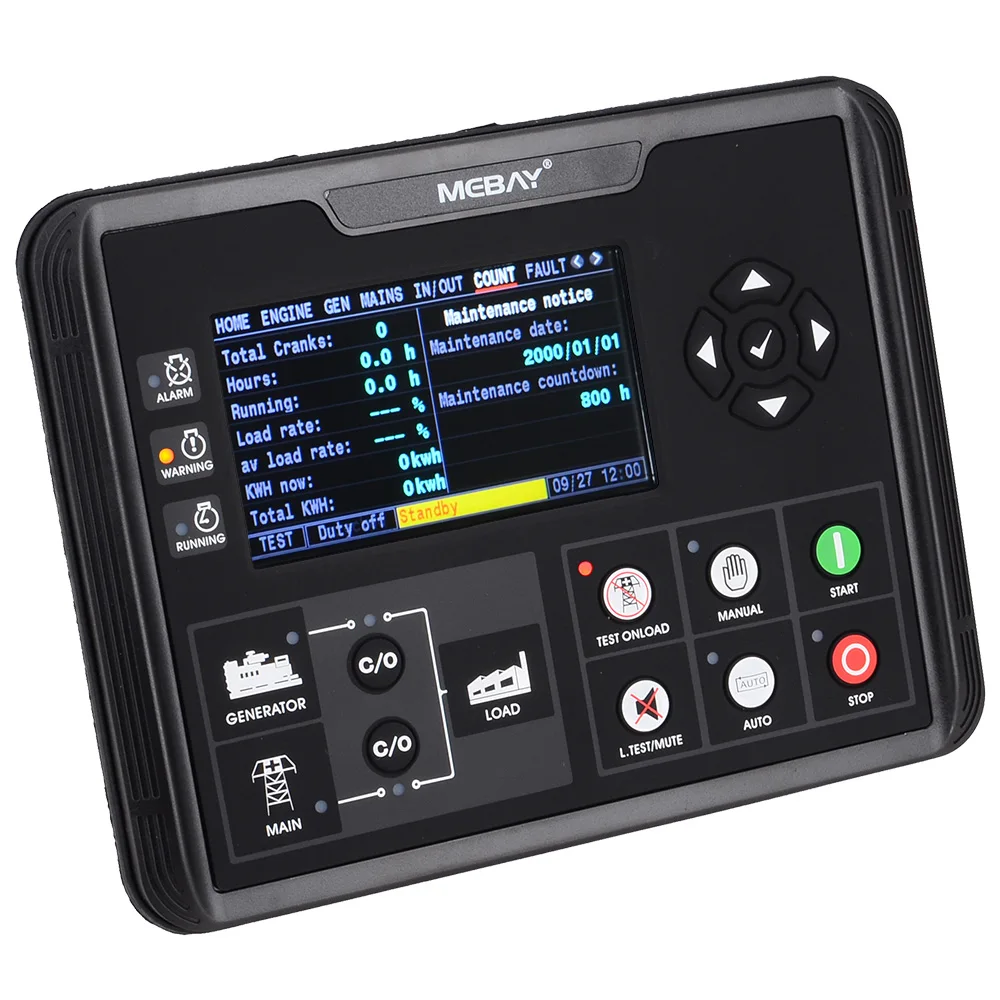

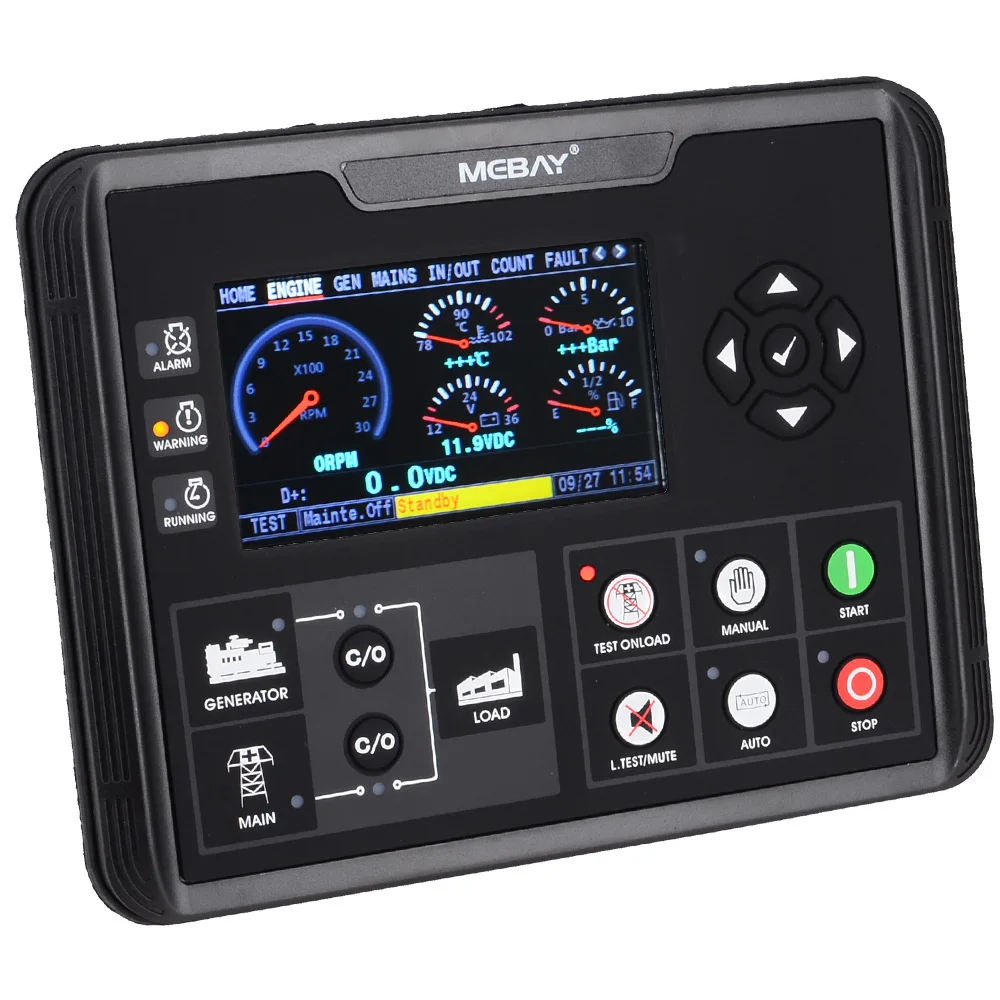

4,3 дюймовый цветной ЖК-дисплей экран дисплея с новый бренд дизайн пользовательского интерфейса адаптирован в этот контроллер о том, что относительная сбоев может быть точно отображается на экране. Все параметры могут отображаться моделируемыми индикаторами и словами. Кроме того, ЖК-экран может отображать различные ошибки в то же время, что генератор будет остановлен, как только он не может работать гладко.

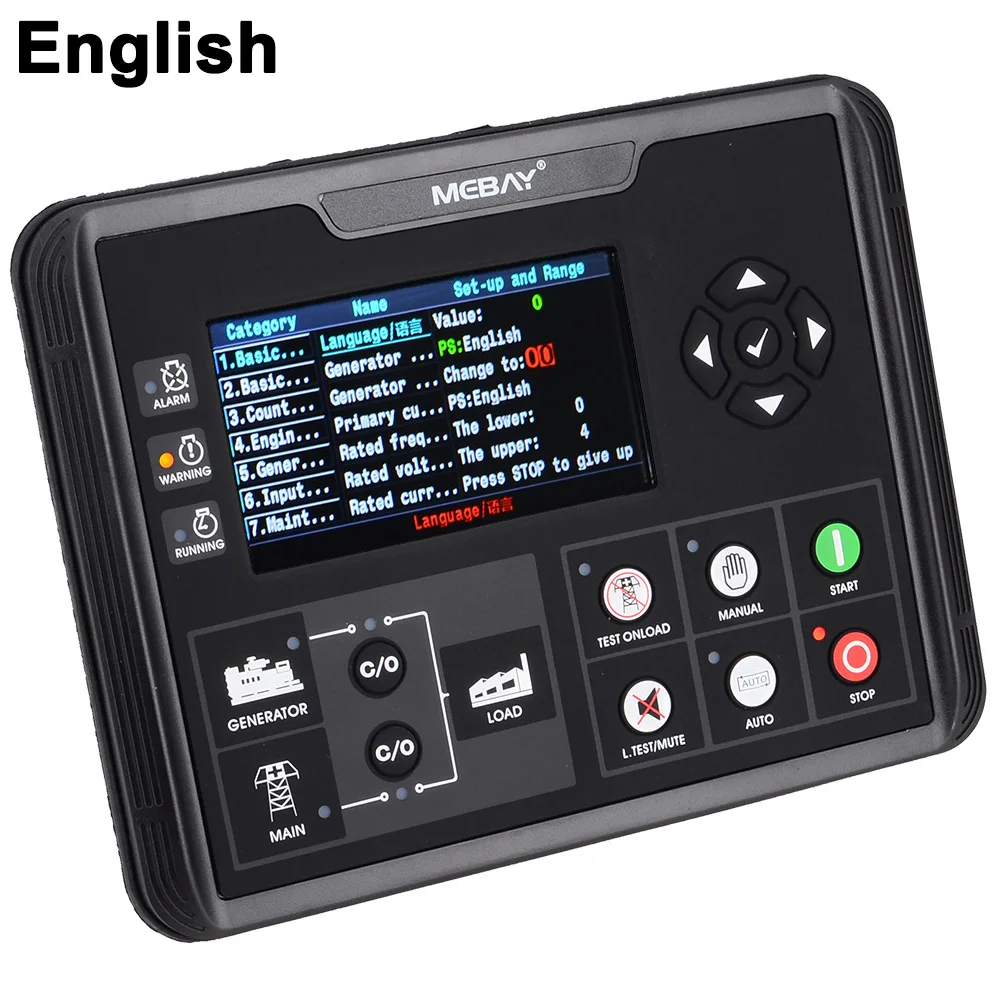

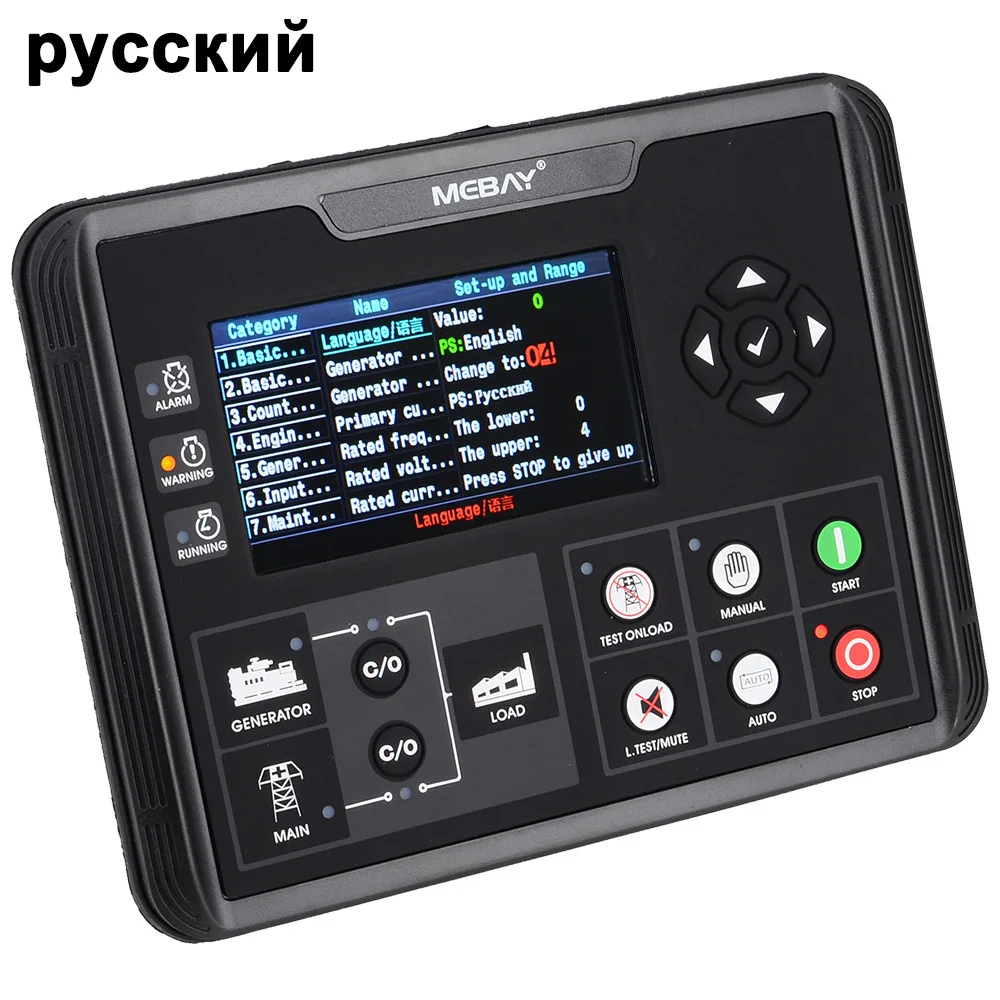

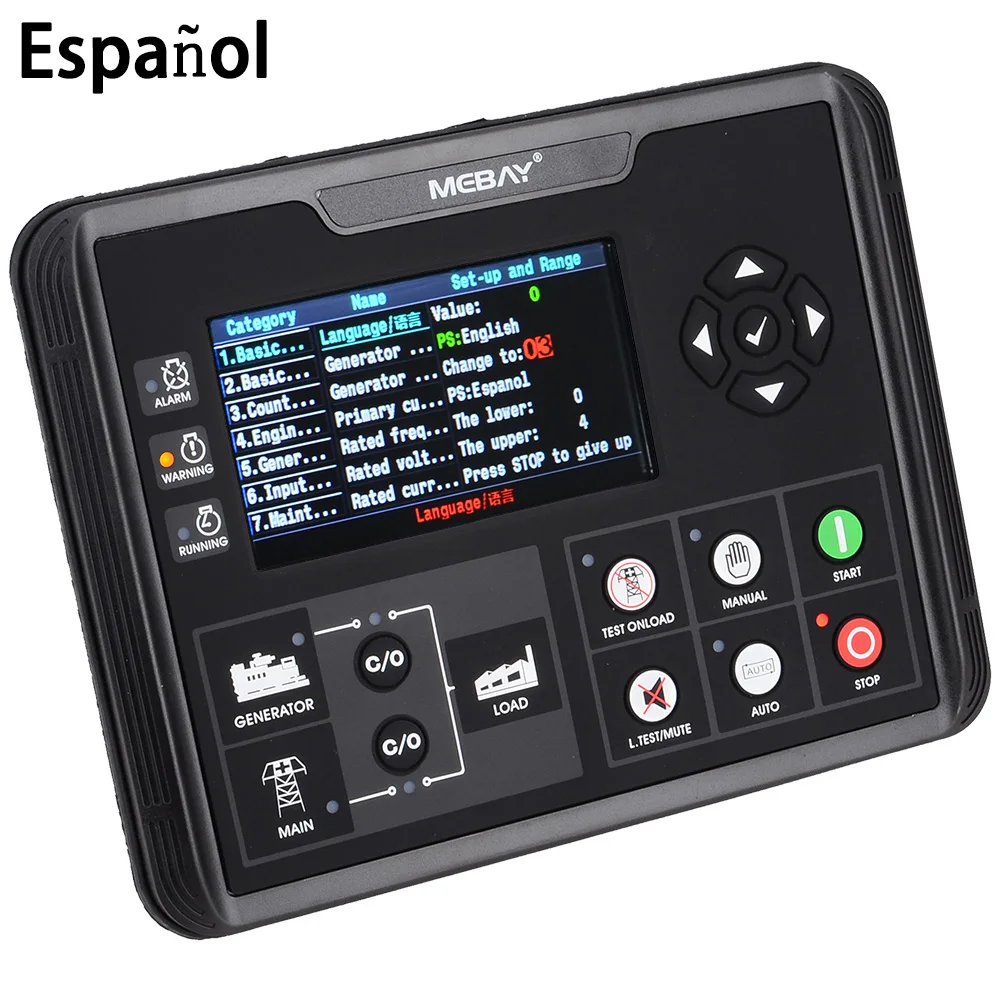

Есть варианты интерфейса на китайском/английском языках, больше языков можно установить в соответствии с запросом пользователя. Все параметры могут быть настроены с помощью кнопок передней грани или с помощью программируемого интерфейса RS485 или USB для регулировки через ПК. Он может быть широко применен для всех видов автоматической системы управления генераторов.

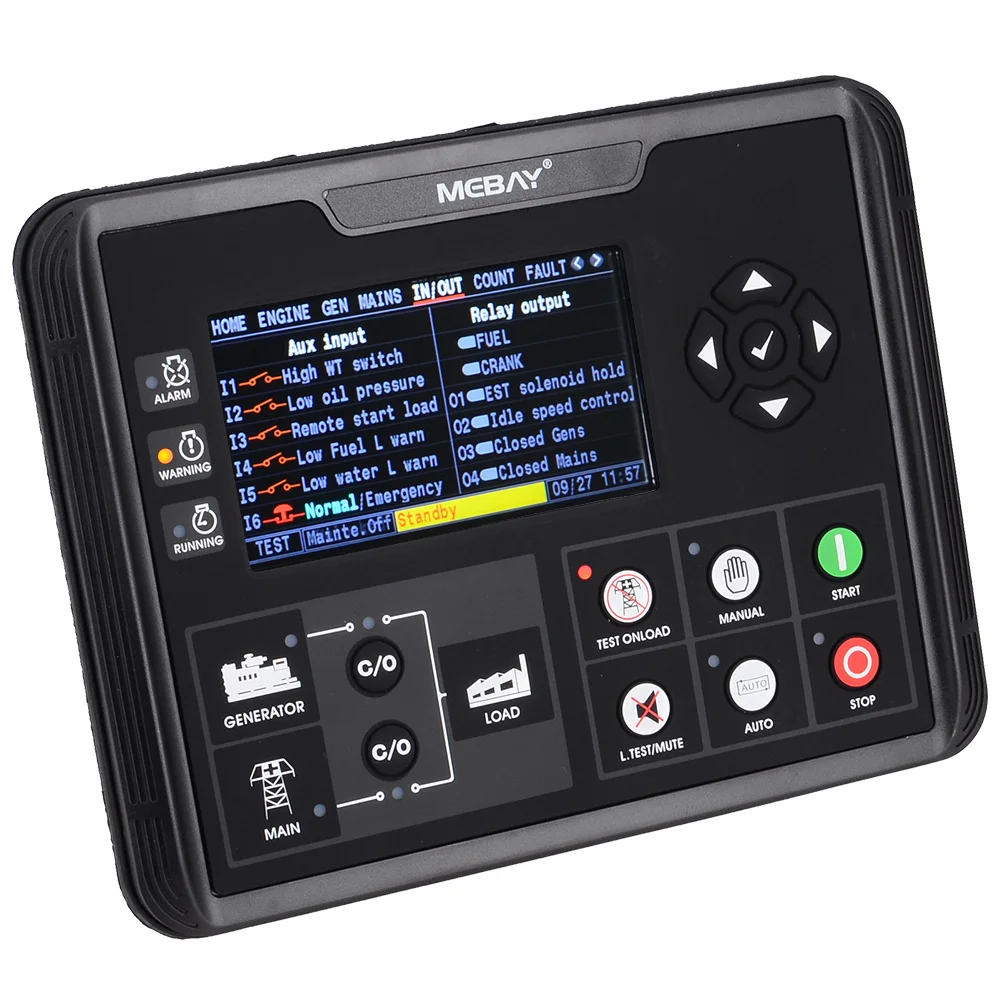

Основные характеристики: Используется 32 единицы технологии микропроцессии. 4,3 дюймовый TFT цветной большой экран ЖК-дисплей, вариант язык интерфейса (на английском и китайском языках), Инструкция язык, установленный в том случае, если это необходимо. Отображение индикатора и номера через поверхность пользовательского интерфейса. Акриловый материал адаптирован для защиты экрана. Силиконовые панели; Порт USB: параметры могут быть установлены даже без питания через порт USD для мониторинга в режиме реального времени. Различные виды отображения параметров. Функция ввода/вывода, статус может быть показан непосредственно. Больше категорий настроек поверхности. Часы в режиме реального времени внутри: Доступно предустановленное время работы и автоматическое обслуживание. Рабочий план Genset может быть установлен в неделю или месяц. Функция обратного отсчета с тремя классами защиты, которая может установить время обслуживания или дату. Функция записи: относительные ошибки записываются в режиме реального времени. Всего 6 выходов реле, среди которых 4 релейных выхода могут быть самостоятельно конфигурируемыми, каждое реле может быть установлено как максимум 25 функций, кроме того, есть 4 группы в качестве бесконтактных терминалов. 5 входных значений переключателя, и каждый может быть установлен как максимум 30 функций. 3 датчика имитации входного разъема, 6 типов входного сигнала настраивается и различные виды единиц могут быть установлены. Контроль зарядки аккумулятора, который может защитить аккумулятор в зависимости от состояния напряжения батареи. Датчик может быть самостоятельно определен с помощью передней лицевой кнопки или программного обеспечения ПК. Приспособиться к 3P4W,1P2W,2P3W(120V/240 В пер. тока, 50/60 Гц) Различные условия кривошипа (RPM, частота, давление масла) могут быть выбраны Защита управления: Автоматический запуск/остановка генератора, передача нагрузки (контроль ATS) и идеальный дисплей и защита от сбоя. Стандартная Водонепроницаемая Резиновая прокладка. Водонепроницаемость может достигать IP54 Конструкция модуля: все соединения адаптированы к европейским разъемам, так что установка, подключение, ремонт и замена могут быть более легко. Отображение параметров: Двигатель об/мин Давление моторного масла Температура воды двигателя Температура топлива двигателя Температура цилиндра двигателя Бак двигателя температуры Уровень топлива двигателя Напряжение батареи двигателя Зарядное напряжение Частота сети (только для DC72D) L-N напряжения фазы сети (только для DC72D) L-L напряжения фазы сети (только для DC72D) Генератор 3 фазовый стабилизатор напряжения L-N Генератор 3 фазовый стабилизатор напряжения L-L Генератор 3 фазы тока А Частота генератора Гц Коэффициент мощности генератора COS & phi; Генератор активной мощности кВт Генератор видимая мощность KVA Генератор реактивной мощности KVar Текущая скорость загрузки % Общая средняя скорость загрузки % Потребление тока кВт/ч Общее потребление кВт · ч Общее время кривошипа Текущее время работы Общее время работы Уведомление об обслуживании трех классов Защита: Превышение скорости Под Скоростью Низкое давление масла Высокая температура воды Высокая температура масла Высокая температура цилиндра Высокая Температура бака Низкий уровень топлива Низкий уровень масла Внешняя Аварийная сигнализация D + открытый Потеря оборотов в минуту Датчик открытия Более высокая частота Под частотой Перенапряжение Под напряжением Перегрузки по току Non-баланса силы тока Сверхмощный Отсутствие фазы Обратная фаза Сбой нагрузки генератора Сбой сброса генератора Сбой загрузки сети Отключение сети Срок первичного обслуживания Вторичное техническое обслуживание истекает Срок обслуживания истекает Сигнализация низкого уровня воды Аварийная остановка Сбой кривошипа Напряжение батареи Под напряжением батареи Сбой зарядки Сбой зарядки аккумулятора Остановка сбоя Параметры:Варианты
Параметры
Рабочее напряжение
DC8V----36V непрерывного действия
Энергопотребление
Режим ожидания: 24 В: макс. 1 Вт
Рабочая мощность: 24 В: макс. 5 Вт
Входное напряжение переменного тока
1P2W 30VAC-276VAC(ph-N)
2P3W 30VAC-276VAC(ph-N)
3P4W 30VAC-276VAC(ph-N)
Частота вращения датчика скорости
200-10000 Гц
Максимальное время накапливания
99999,9 часов (минимальное время хранения: 6 мин)
Выход топливного реле
16Amp DC + VE напряжение питания
Пусковое реле на выходе
16Amp DC + VE напряжение питания
Программируемый релейный выход 1
5Amp DC + VE напряжение питания
Программируемый релейный выход 2
5 ампер Бесконтактный-нормальный Открытый-нормальный близкий выход
Программируемый релейный выход 3
5 ампер Бесконтактный обычный открытый выход
Программируемый релейный выход 4
5 ампер Бесконтактный обычный открытый выход
Выход возбуждения
Макс 1AMP DC + VE напряжение питания
Входное значение переключателя
Доступно при подключении к аккумулятору-
Рабочее состояние
-20-65 ℃
Состояние хранения
-40-85 ℃
Уровень защиты
IP54: когда Водонепроницаемая Резиновая прокладка добавляется между контроллером и его панелью
Общий размер
210 мм * 160 мм * 50 мм
Вырез на панель
186 мм * 142 мм
Вес
0,9 кг
Схема проводки для DC72D
Если вы хотите получить более подробную информацию, пожалуйста, свяжитесь с нами
