Трехфазный закрытый петля с полным контролем тиристора, фаза переключения, ТРИГГЕРНАЯ плата, двигатель, мягкое Стартовое напряжение, регулировка постоянного тока, постоянный ток, напряжение, TSCR-H
Плата может использоваться для трехфазного выпрямления и замкнутого контура, регулировки скорости двигателя постоянного тока, гальванического постоянного тока и в других случаях, которые могут быть отрегулированы самостоятельно, например, постоянное давление, постоянный ток, постоянная температура и так далее. Он может быть широко использован в регулировке напряжения и тока в различных областях промышленности, и подходит для резистивных нагрузок, индуктивных нагрузок, вторичной стороны трансформаторов и различных выпрямителей.
Основной диапазон применения тиристорной триггерной платы:
* Контроль температуры нагревательных элементов с никелево-хромовыми, железно-хромовыми, алюминиевыми, инфракрасными нагревательными элементами, кремниевыми молибденовыми стержнями, карбоновыми стержнями и т. д.
* Контроль температуры печи для соли и ванны, Индукционная Электропечь, печь для тушения и расплавленное стекло.
* Выпрямительный трансформатор, регулятор мощности (чистый индуктор), основная сторона электрического трансформатора печи, регулировка наддува/размагничения, управление двигателем постоянного тока.
* Различные мероприятия регулировки, такие как электросварка, сварка сопротивления и контроль точечной сварки.
* Синхронное машинное управление, турбогенератор, контроль акцизии и т. Д.
* Двигатель переменного тока с мягким запуском, контролем скорости вентиляторного насоса, энергосберегающим контролем и т. д.
* Оборудование для отжига медной проволоки и т. Д.
* Напряжение, ток, мощность, освещение (натриевая лампа высокого давления должна использовать функцию контроля напряжения с платой управления PID) и другой плавной регулировкой.
Основные области применения:
* Электропечь промышленности:
Печь для отжига, сушильная печь, закалочная печь, печь для спекания, тигельная печь, туннельная печь, плавильная печь, электрическая печь типа коробки, электрическая печь хорошего типа, плавильная электрическая печь, электрическая печь для раскатки, вакуумная электрическая печь, электрическая печь на колесиках, закалочная электрическая печь, Стареющая электрическая печь, Электропечь с крышкой, Атмосферная электрическая печь, печь, экспериментальная электрическая печь, термообработка, печь сопротивления, вакуумная печь, сетчатая ленточная печь, высокотемпературная печь, печь
* Электрическая печь, техника и оборудование:
Упаковочное оборудование, пластиковое оборудование, термоусадочное оборудование, экструзионное оборудование, пищевое оборудование, закаливающее оборудование, обработка пластика, инфракрасное нагревание стекла промышленность: стекловолокно, формование стекла, плавление стекла, печать стекла, линия по производству поплавкового стекла, отжиг бака, Автомобильная промышленность: распылительная сушка, Термоформование
* Энергосберегающее освещение:
Освещение туннелей, уличное освещение, фотографическое освещение, сценическое освещение
* Синтетическая промышленность:
Дистилляционное испарение, система подогрева, подогрев труб, нефтехимическая, температурная оплата
* Другие отрасли: печь для соли и ванны, Индукционная Электропечь с частотой, контроль температуры закаленной печи, контроль температуры печи, нагрев алмазного пресса, высокомощное намагниченное/размагниченное оборудование, полупроводниковый Промышленный источник испарения лодок; воздушный источник питания, центральный кондиционер, электрический нагреватель, контроль температуры, вакуумный магнетронный распылитель питания, текстиль, Машина для производства кристаллического камня, оборудование для порошковой металлообработки, туннель, электрическая печь, распределенная система контроля температуры; Цветное изображение, оборудование для производства труб, оборудование для металлологического оборудования, электродвигатель переменного/постоянного тока, плавная регулировка освещения, постоянное напряжение, постоянный ток, постоянное управление питанием и другие области.
Название продукта
Трехфазный выпрямитель, двойная замкнутая петля (постоянный ток напряжения), тиристорная ТРИГГЕРНАЯ плата
Чередования фаз распознавания
Автоматический
Пластина источника питания
220 В, 380 В опционально
Изоляции сигнала
Сигнал управления изолирован от основной цепи.
Напряжение диапазон регулирования
0-100%
Текущий диапазон регулирования
0-100% (максимальный шунт)
Стабильность точности
Лучше, чем 1%
Электрический ток обнаружения устройства
75MV шунт
Рабочая частота
45-65 Гц
Контроль сигнала
4-20мА, 0-5 В, 1-5 В, 0-10 В, 10 к потенциометр
Устройство плавного пуска времени
Длинный60 секунд
Всплывающие предупреждения на способность
Один из вариантов SCR ниже 3000A
Внезапное переключатель аварийной остановки
Да
Напряжение переключатель ограничения
Регулируемый
Ограничение тока выключатель
Регулируемый

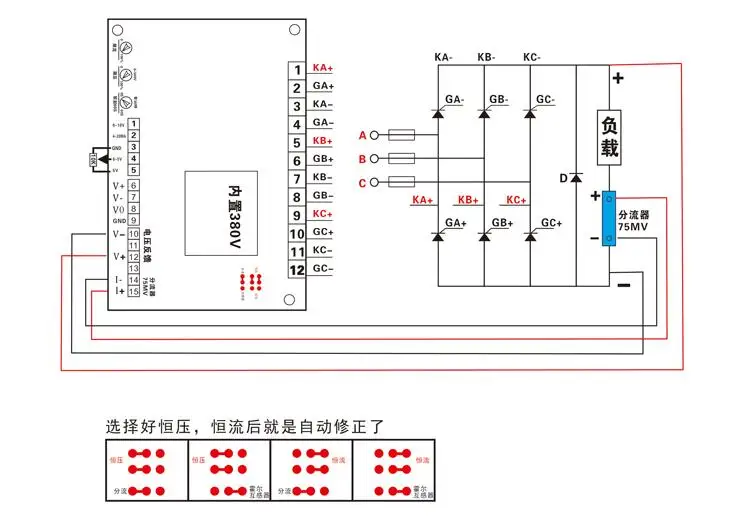

Примечание: линия «Отзывы» является положительной или отрицательной, не забывайте неправильно подключаться.
1. Настройка ограничения тока: Например: шунт подключен к 300A, затем потенциометр 300A, и есть автоматическая защита от короткого замыкания. В тех случаях, когда ток превышает значение шунта по 1,2 раз, он автоматически блокирует и перезапуска, подтверждая разблокировку.
2. Ограничение напряжения: потенциометр 500 В в процессе работы, и 250 В в пополам.
3. Мягкая настройка запуска: мягкий потенциометр запуска можно отрегулировать до 60 секунд, а половина времени-30 секунд.
4. Постоянное давление может одновременно ограничить ограничение тока. Постоянный ток также может ограничить ограничение тока одновременно. Не может быть постоянным током и постоянным давлением одновременно.
5. Если используется только постоянное напряжение, шунтирующий терминал будет пустым. Если используется только постоянный ток, отзывы о напряжении не будут подключены.
6. Вышеуказанные настройки, будьте внимательны, чтобы не опровергать друг друга, режим постоянного тока, необходимо сначала подключить нагрузку к питанию.
