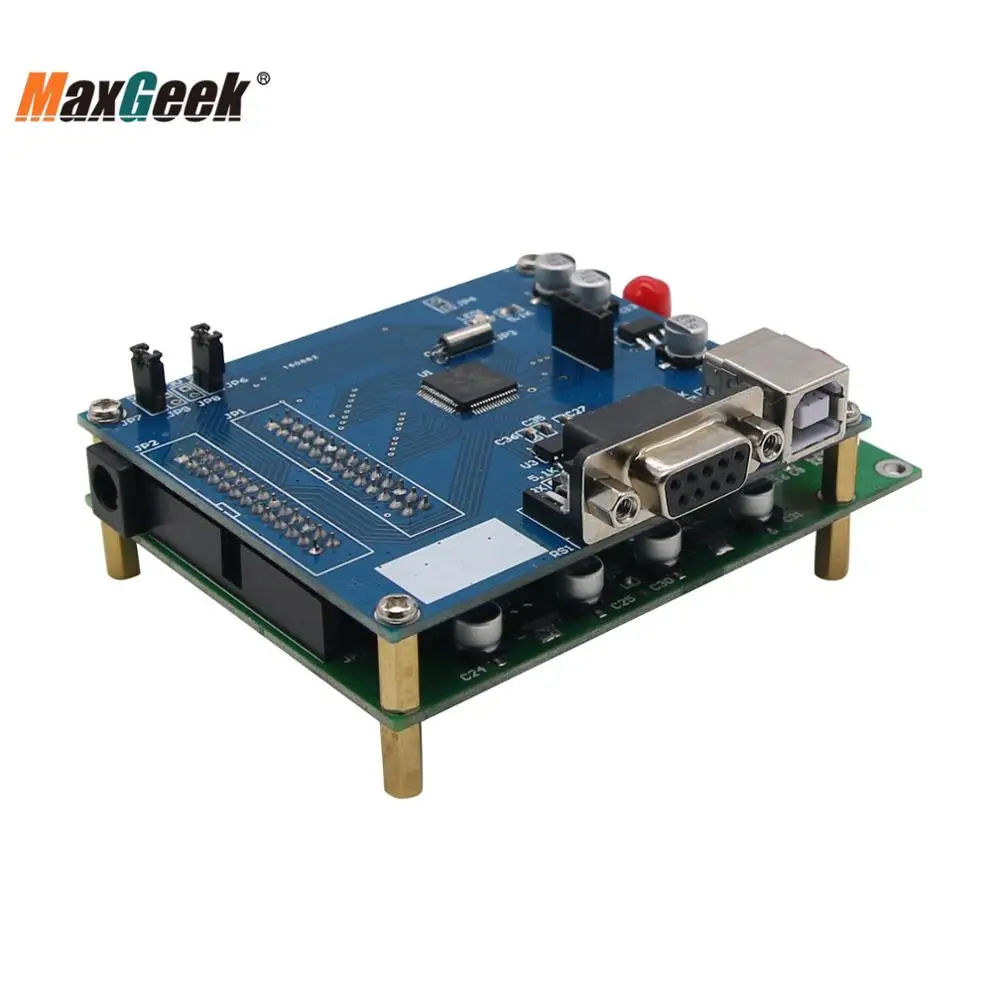

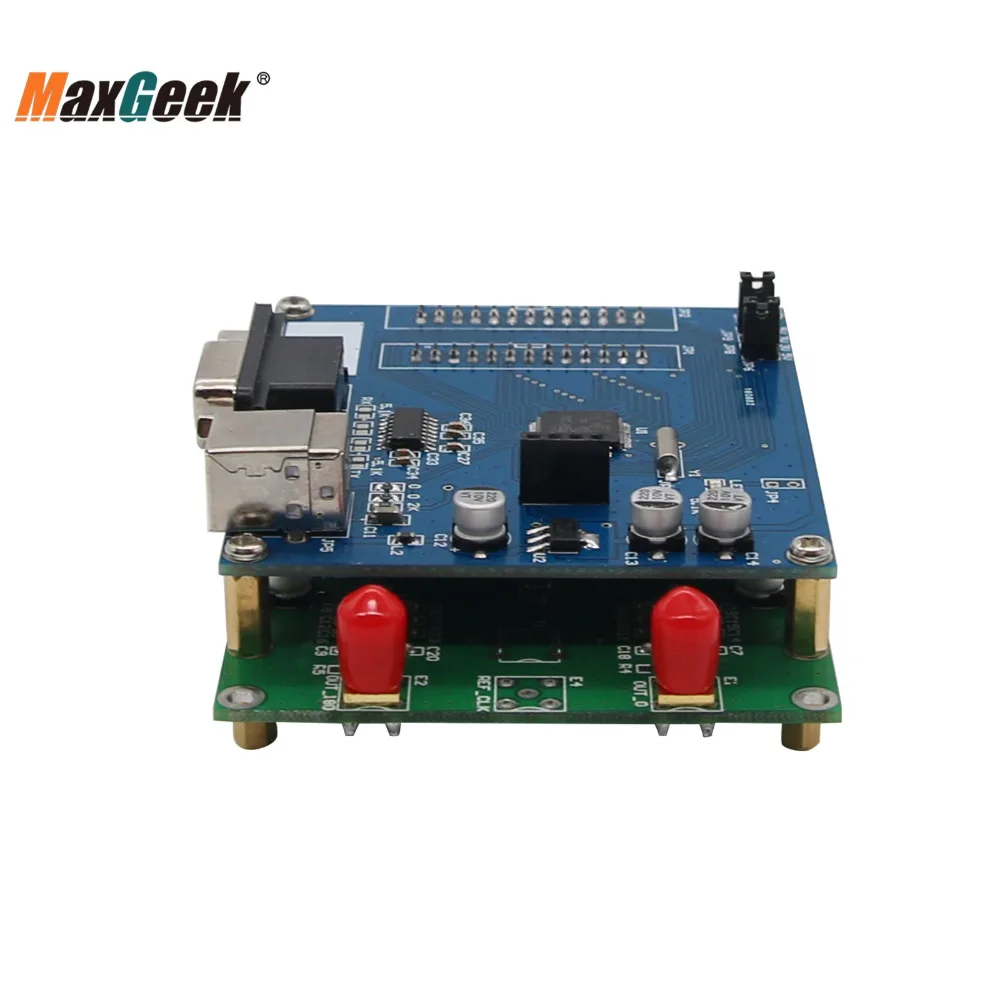

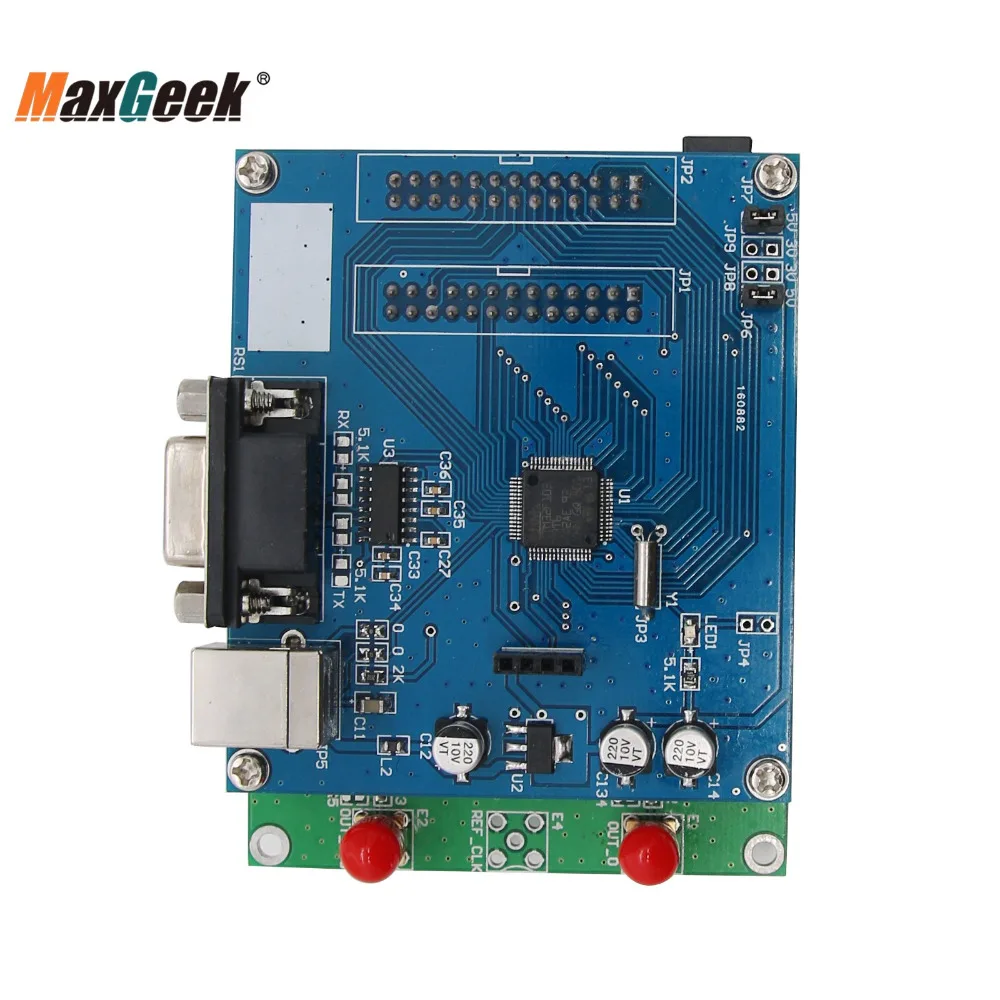

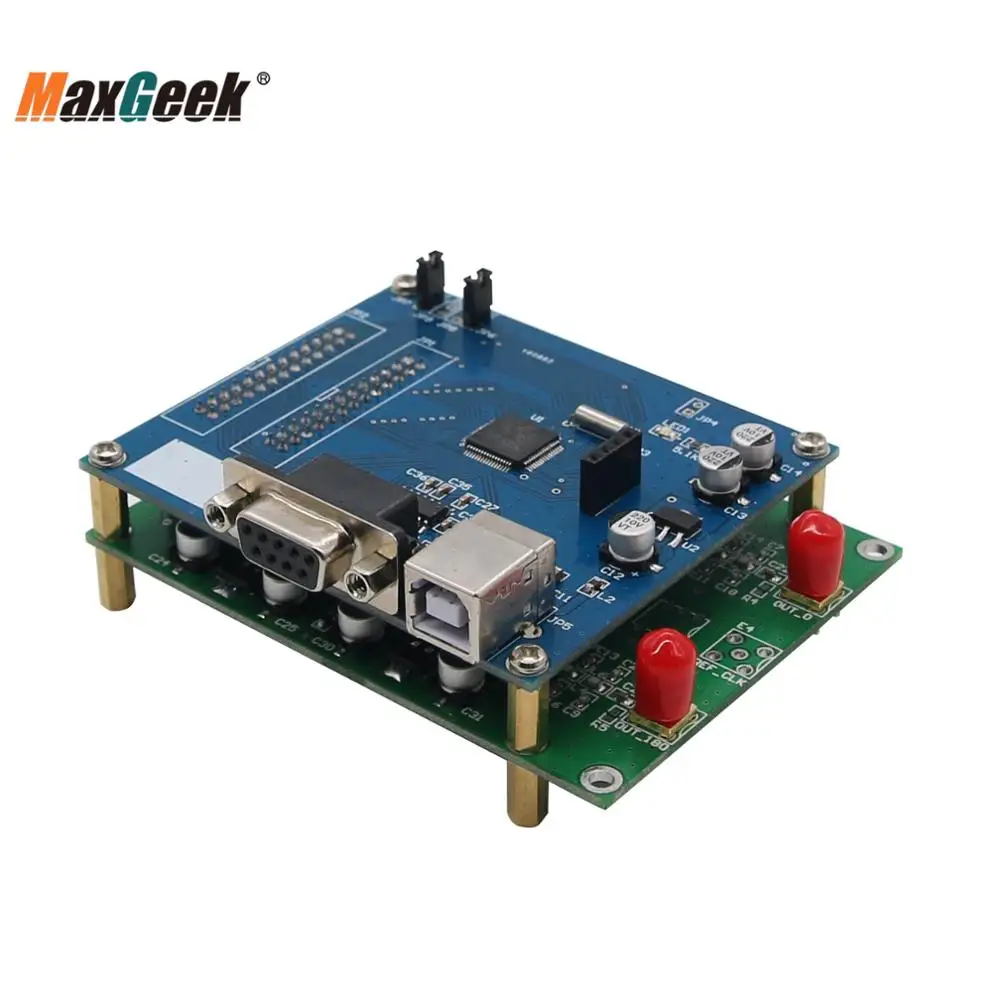

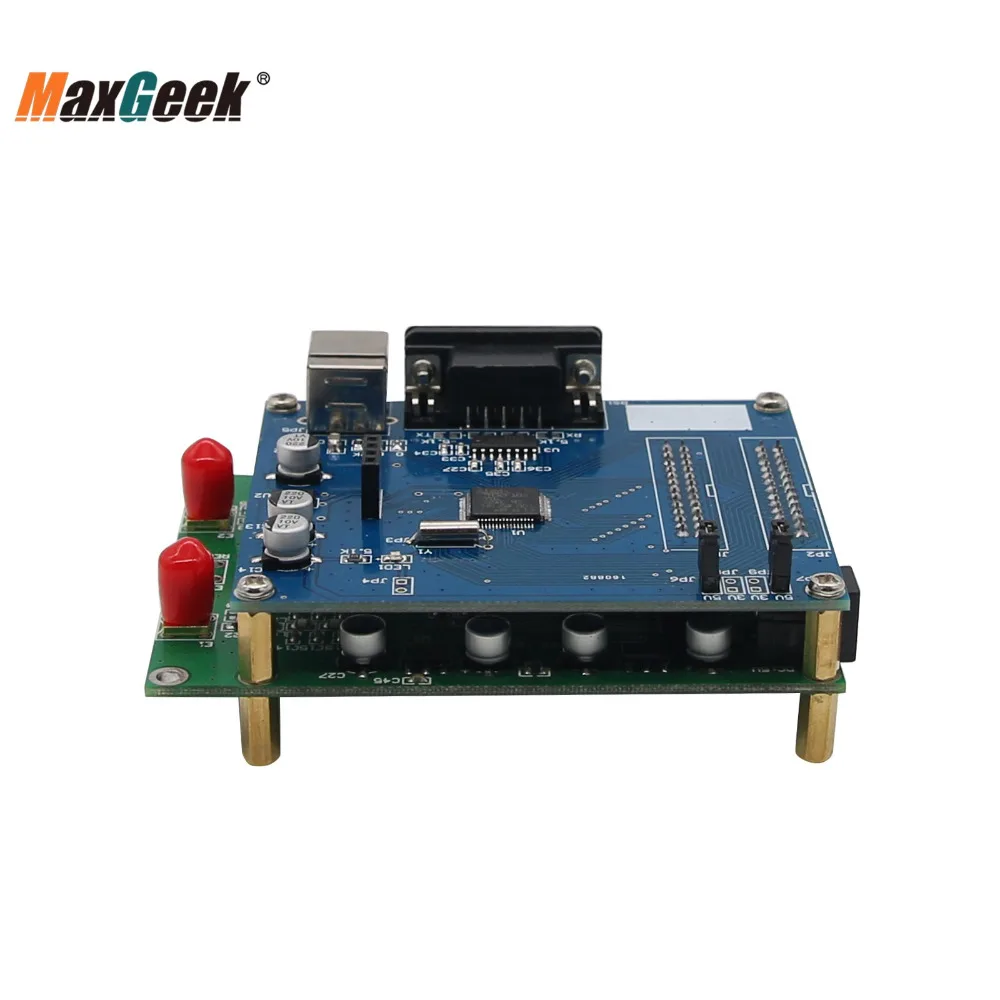

AD9910 V3 модуль 1G DDS макетная плата источник радиочастотного сигнала с оценочной платой STM32 с официальным программным обеспечением

AD9910 V3 модуль 1G DDS плата разработки RF источник сигнала Поддержка оффического программного обеспечения

AD9910 1 ГГц DDS модуль V3

Описание: версия функциональной оценочной платы STM32 теперь не поддерживает операционную память, но в будущем версия V2 добавит эту функцию и некоторые другие новые функции, основанные на отзывы клиентов.

Характеристики модуля:

1. Модуль AD9910 создан старшими инженерами с их самыми большими усилиями. PCB имеет преимущество красивого внешнего вида, разумный дизайн и внимание к использованию материалов. Что за нано электронные цели-все в деталях;

2. Модуль AD9910 полностью контролируется IO, который подходит для полной функциональности потребностей клиентов и для вторичного развития; И нет необходимости беспокоиться о дизайне модуля AD9910; также наша функциональная оценочная плата уже достигла большинства функций, за исключением оперативной памяти, И был в состоянии удовлетворить требования к использованию большинства клиентов.

3. Он совместим с большинством функций ADI OEM верхнего программного обеспечения, и он может достичь большинства функций чипа AD9910 и может быстро понять характеристики AD9910; Основные функции: А. Автоматическая линейная частота/фаза/Амплитудная функция сканирования; b. 8 видов частоты, Режим фазовой и амплитудной модуляции; c. Одночастотный режим, который поддерживает частоту, фазу и амплитуду для регулировки; d. С сохраненной функцией параметров (официальная версия без этой функции);

4. Предоставляется демонстрационная программа на основе STM32, таким образом, вы можете быстро завершить простое управление AD9910. Простая операция IO очень легко трансформируется на любой чип управления;

5. Функциональная оценочная плата с интерфейсом USB может напрямую использовать USB для источника питания, который прост в использовании;

. Описание функции чипа AD9910:

1 GSPS внутренняя тактовая скорость (до 400 МГц аналоговый выход) Интегрированный 1 гвыборок/14-bit DAC 0,23 Гц или лучшее разрешение частоты Фазовый шум ≤-125 дбк/Гц @ 1 кГц смещение (переноска 400 МГц) Отличная динамическая производительность с > 80 дБ узкополосный SFDR Последовательный вход/выход (I/O) управления Автоматическая линейная или произвольная частота, фаза и Возможность амплитудной развертки 8 частотных и фазовых офсетных профилей Грех (x)/(x) коррекция (обратный фильтр sinc) Интегрированный 1024 слово × 32-битный Оперативная память PLL REFCLK мультипликатор Параллельный интерфейс передачи данных Возможность фазовой модуляции Амплитудная Модуляция capabilit

Применение модуля

Agile local осциллятор (LO) Частотный синтез Программируемые генераторы часов FM chirp источник для радарных и сканирующих систем Испытательное и измерительное оборудование Acousto-optic драйверы устройства Полярные модуляторы Быстрая скачка частоты;

四 、 модуль датчика топлива внешней антенны GSM GPS рабочие параметры:

1. Оценочная плата и модуль AD9910 поставляются с мощностью 5 В, что означает, что они могут самостоятельно поставляться непосредственно через USB (5 В) или комбинировать оценочную панель с модулем AD9910 (Рекомендуется использовать последний режим питания, если Рабочая частота относительно выше или работа длится дольше);

2. Выходная частота 0 --- 400 м, разрешение 0,23 Гц или выше;

3. Выходной диапазон 0 - 1VPP (1 м высокая устойчивость), амплитуда будет уменьшаться с частотой, а разрешение величины составляет 16384.

4. Разрешение фазы: 0,0055 градусов.

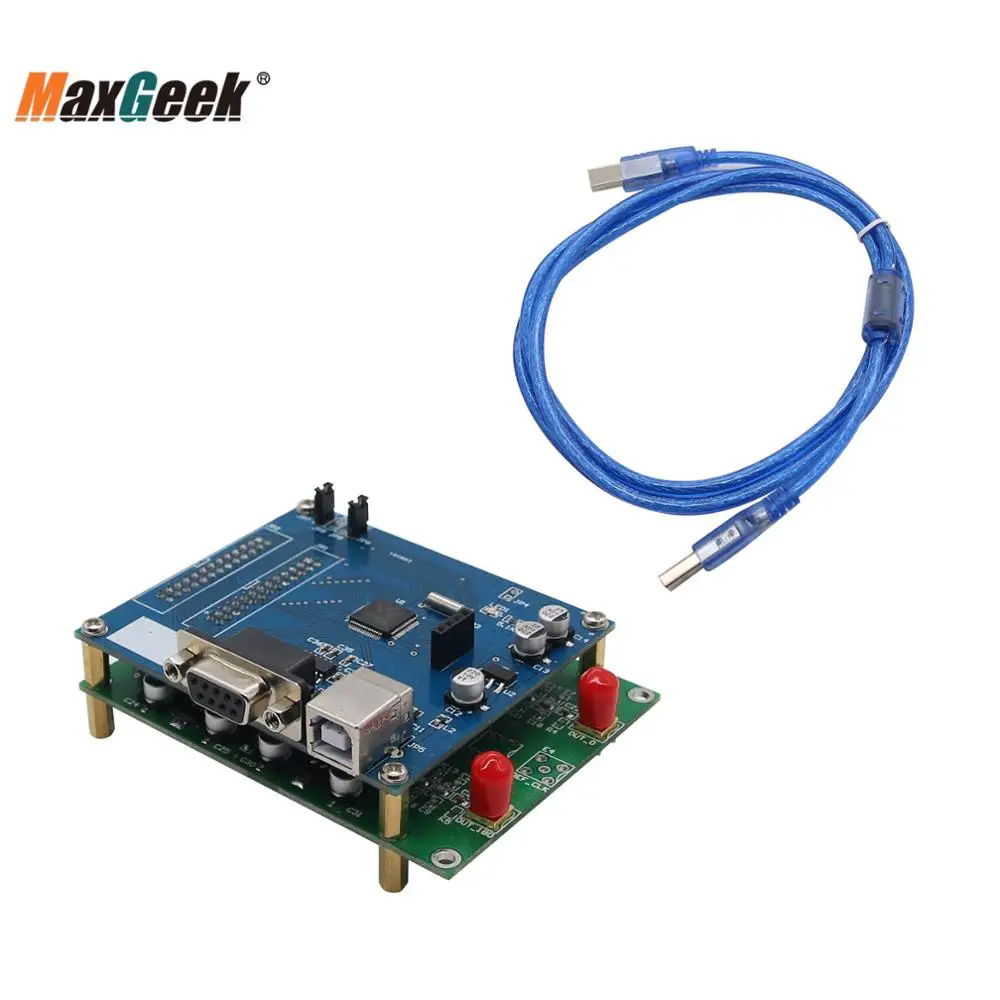

Alibaba, люкс:

1. Модуль AD9910

2. Функциональная оценочная плата one

3. Кабель USB one

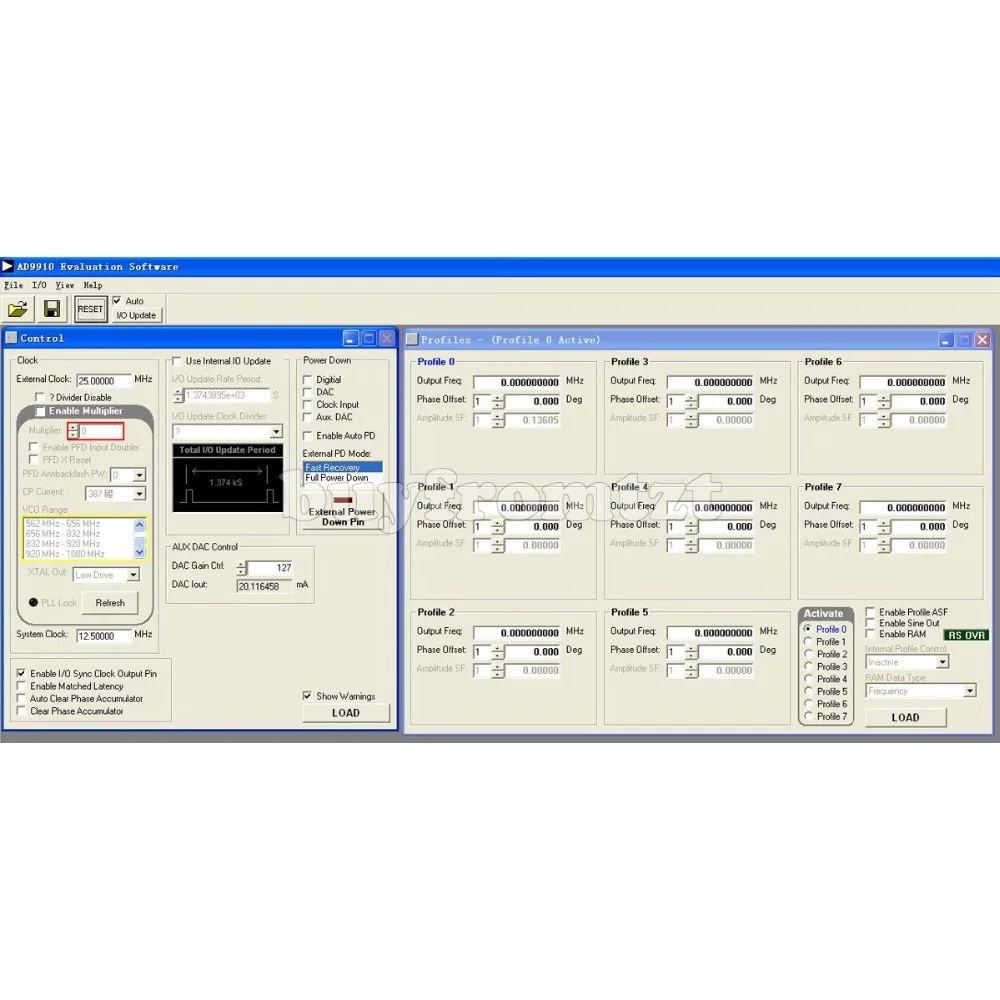

4. Программное обеспечение управления ПК + схема AD9910 (PDF);

5. Предоставление демонстрационной программы на основе STM32, простое управление AD9910 может быть быстро завершено. Демонстрационная программа является неоценочной платформой, но может быть запущена непосредственно в оценочной таблице; Специальные советы: не легко Стирайте процедуры в MCU оценочной доски;

6. Схематическая схема (PDF) функциональной оценочной платы предоставлена только, без процедуры исходной программы; Если вы хотите узнать AD9910, вы можете купить еще одну функциональную оценочную панель без какой-либо программы;
