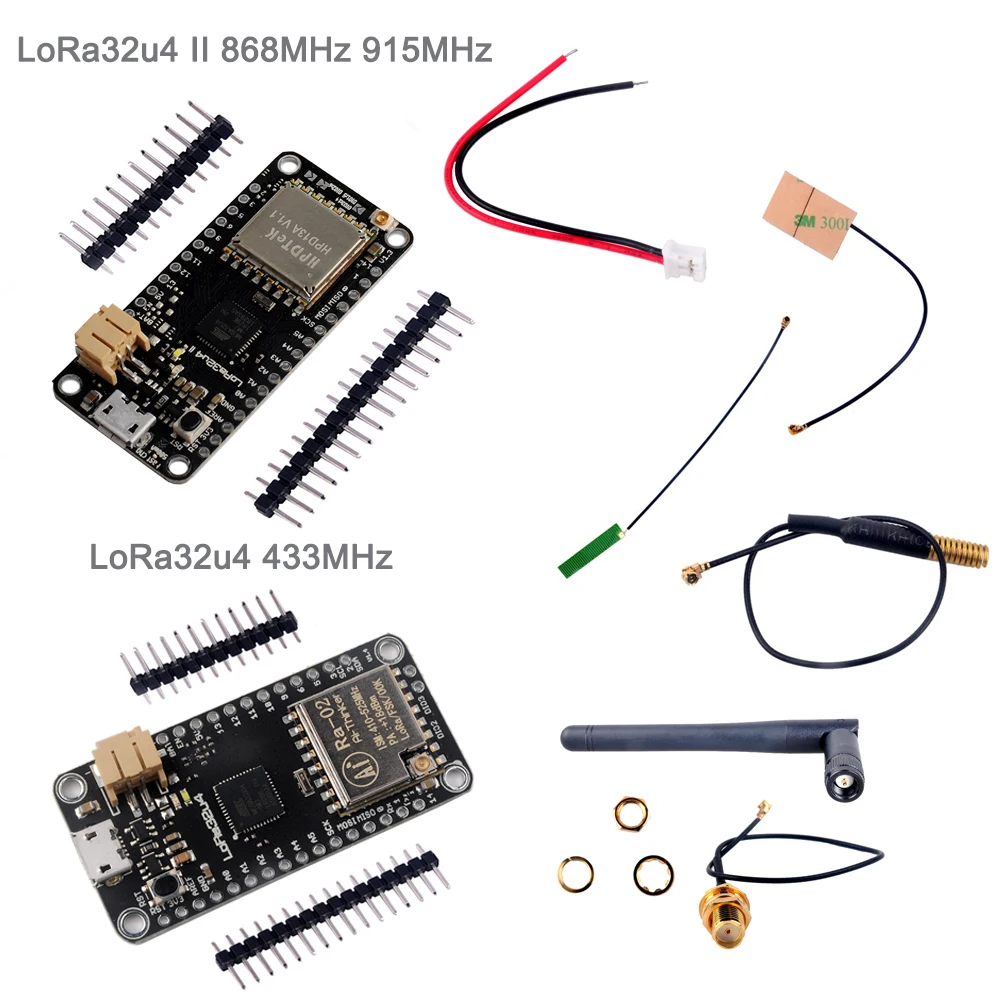

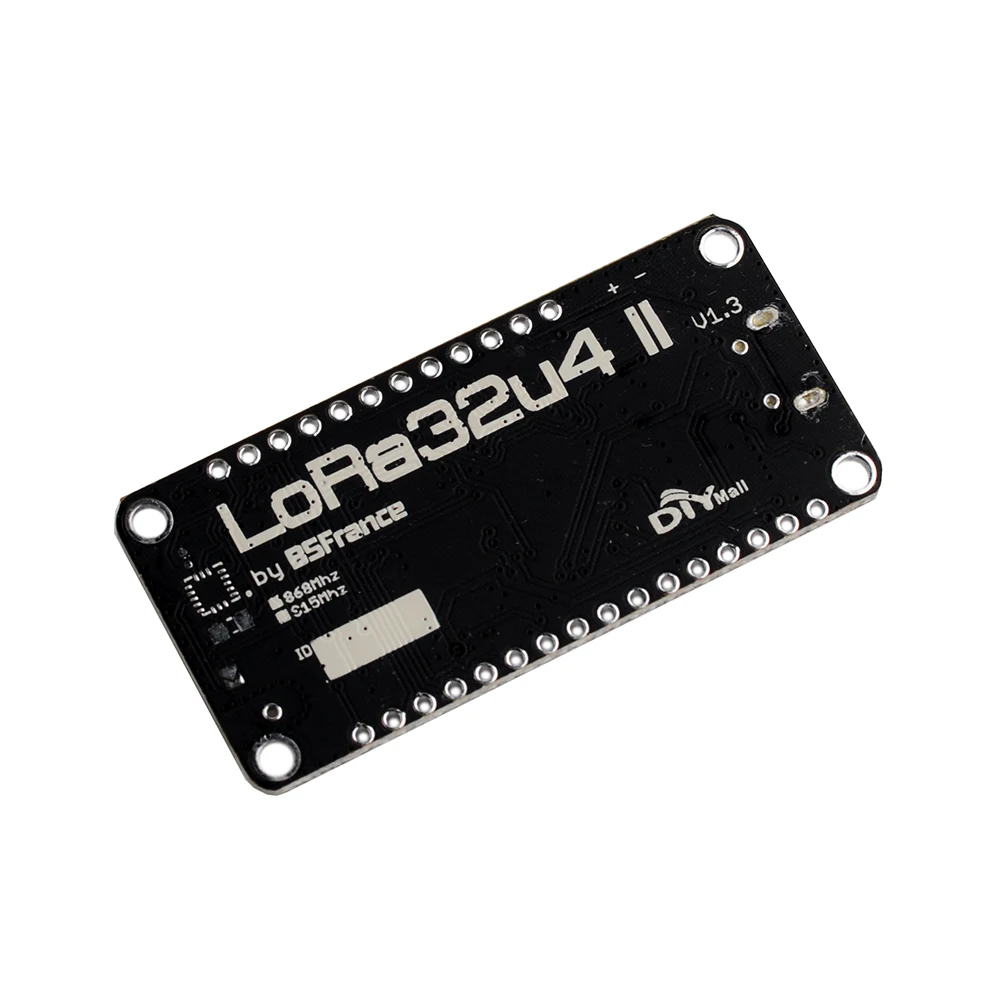

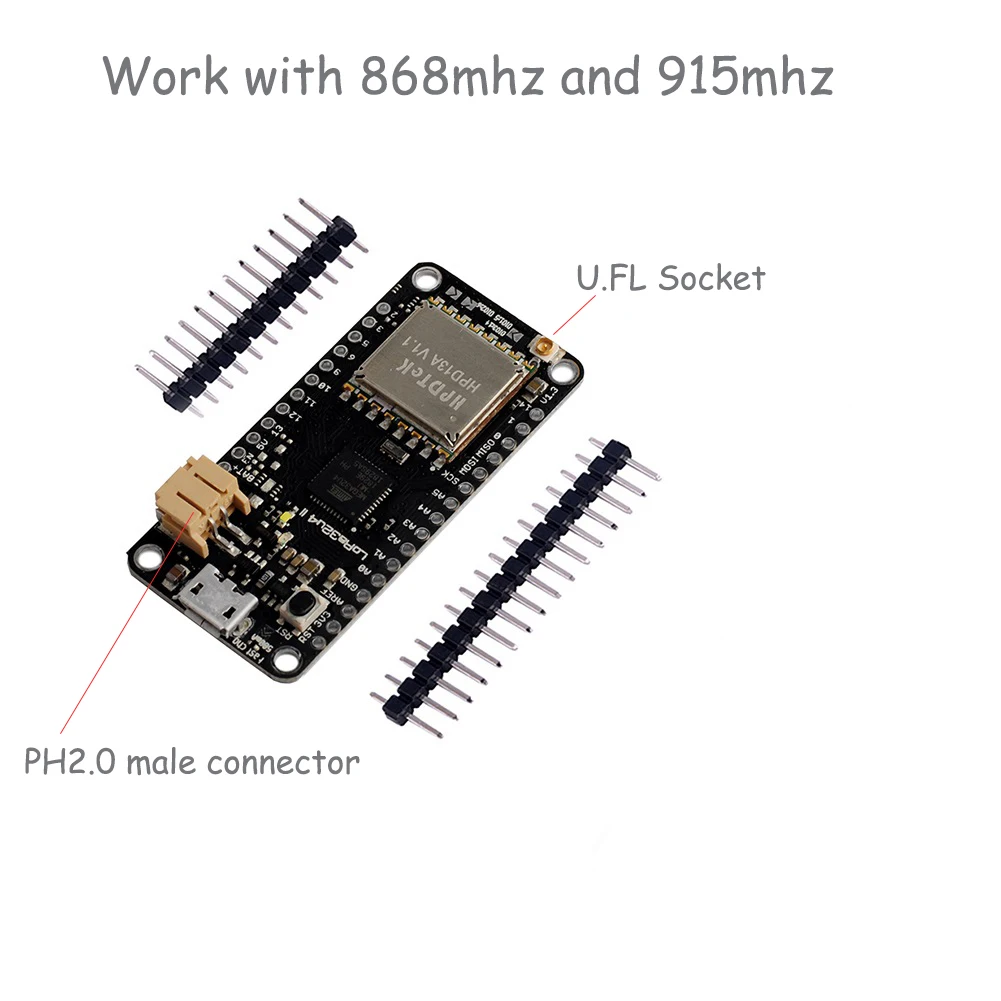

LoRa32u4 II 868 МГц 915 МГц/433 МГц Lora модуль IOT макетная плата модуль LiPo SX1276 для Arduino
Описание LoRa32u4 II 868 МГц 915 МГц

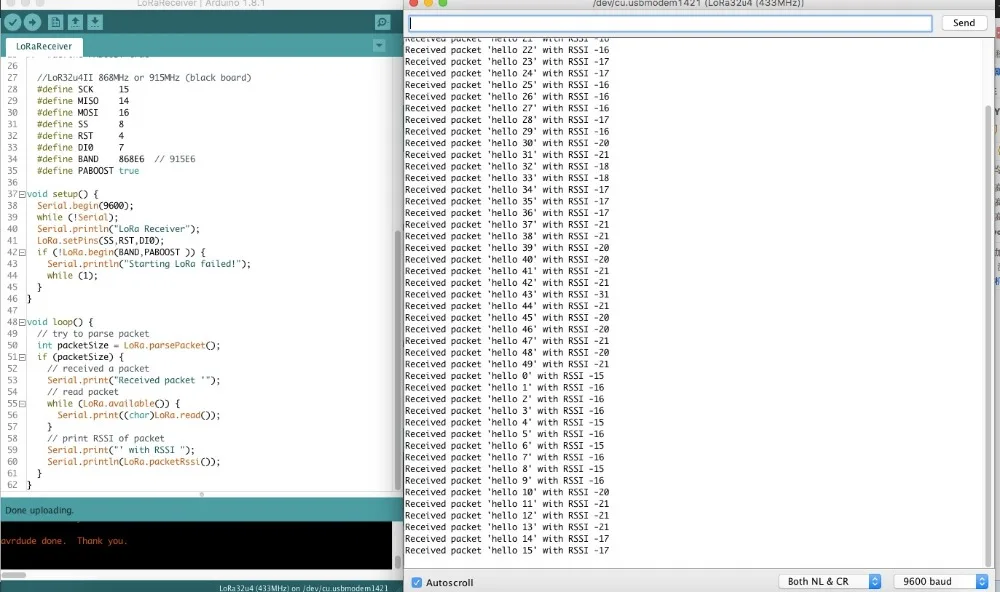

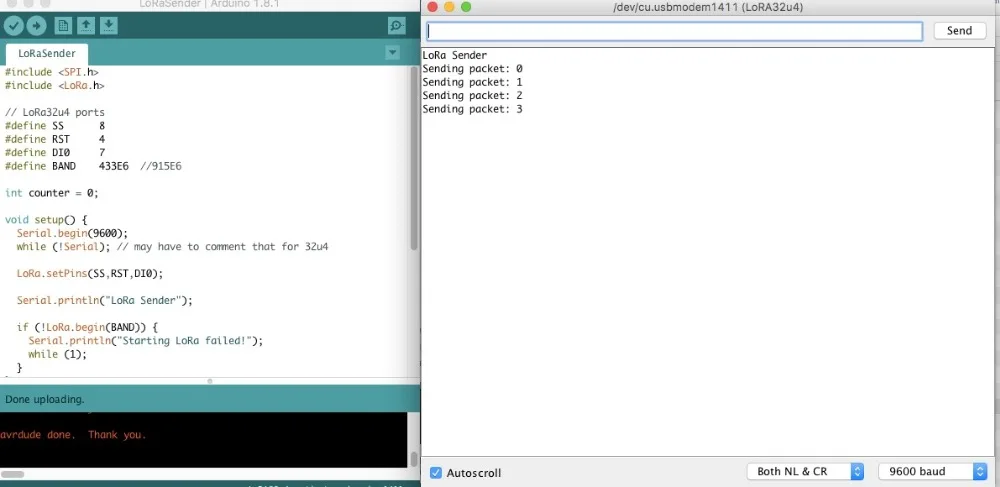

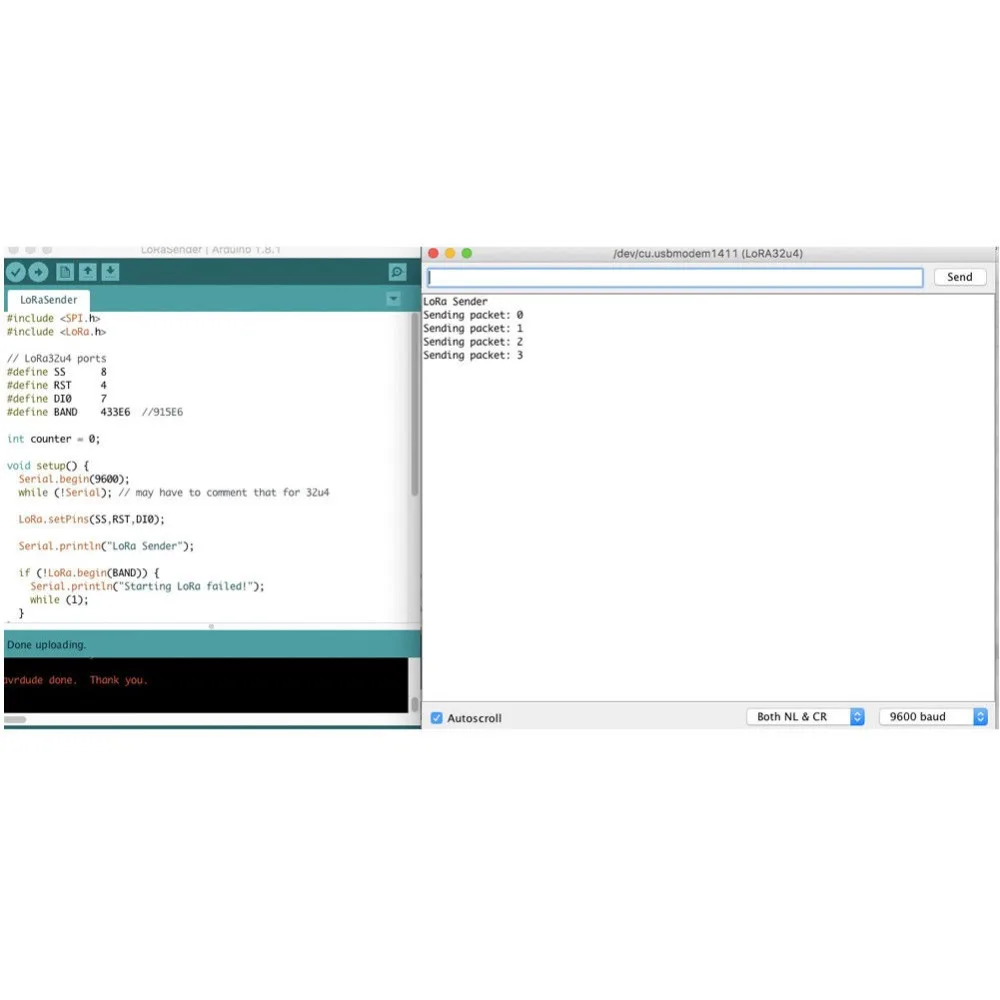

Тесты
LoRa32u4-это плата с низким энергопотреблением на базе модуля LoRA Atmega32u4 и HPD13 868 МГц и схемы зарядки аккумулятора USB. Идеально подходит для создания беспроводных сетей дальнего радиуса действия, которые могут превышать 2,4 ГГц 802.15.4 и аналогичных, он более гибкий, чем Bluetooth LE, не требует высокой мощности в отличие от Wi-Fi и имеет большой радиус действия.
ATmega32u4 синхронизируется на 8 МГц и 3,3 В. Этот чип имеет флэш-память 32 K, 2 K RAM и встроенный USB для последовательной связи, возможности отладки и передачи оперативной памяти prog без необходимости внешнего чипа FTDI, он также может выступать в качестве HID-устройства (мышь, клавиатура, USB MIDI-устройство и т. д.).
Эта плата также оснащена схемами зарядки LiPo и Liion и стандартным интерфейсом аккумулятора. Он полностью совместим с Arduino. Белый пользовательский светодиод привязывается к контакту 13. Оранжевый Светодиодный используется для состояния зарядки.
Беспроводной модуль HPD13 с высокопроизводительной высокоинтегрированной конструкцией RF чип трансивера SX1276. Передовая технология связи LoRaTM с широким спектром обеспечивает значительное улучшение расстояния связи модуля и возможности защиты от помех, а также очень низкое потребление тока. В режиме LoRaTM HPD13 обеспечивает более высокую чувствительность приема, более надежную защиту от помех, а также улучшенную дистанцию связи и надежность по сравнению с теми же модулями передачи и приема на рынке. В обычном режиме (G) FSK он также обеспечивает чувствительность приемника для отрасли, а также очень высокую скорость связи.
ATmega32u4 @ 8MHz с 3,3 V logic/power
Регулятор 3,3 В с максимальным выходным током мА
Поддержка USB, поставляется с Загрузчиком USB и отладкой последовательного порта
Встроенное зарядное устройство мА lipoly светодиодный ным индикатором состояния зарядки
Кнопка сброса
HPD13:
Ток приема: 10 ~ 14 мА
Тип интерфейса: SPI
Рабочая температура: от-40 ° C до + 85 ° C
Цифровая функция RSSI
Автоматическая коррекция частоты
Автоматический Контроль Усиления
Функция пробуждения по радио
Датчик низкого напряжения и температуры
Быстрое Пробуждение со скачкообразной перестройкой частоты
Настраиваемые обработчики пакетов
Направляющая ссылка:Https://github.com/BSFrance/BSFrance-avr
FAQ
В: может ли это устройство самостоятельно управлять программным пакетом лоравана или ему нужен другой микроконтроллер?
О: Да, может
В: его можно заряжать от аккумулятора 18650?
О: Да, может. Зарядное устройство будет работать как с LiPo, так и с LiIon
В: есть ли ссылка на диспетчер плат для arduino ide? На что похожа эта плата?
О: Да, ссылка на документ https://tinyurl.com/lora32u4-lora32u4ii, она похожа на перо Adafruit (для)

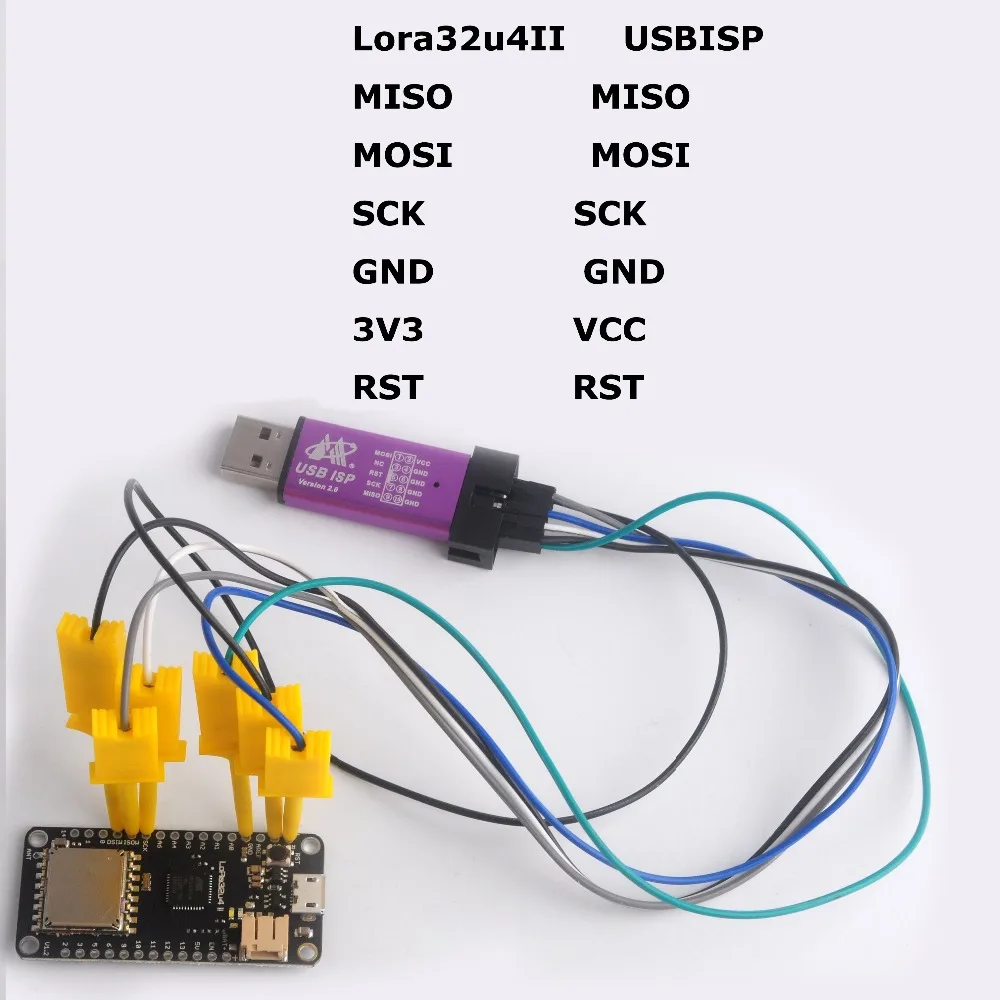

Подключение LoRa32u4 II и USBISP
Описание LoRa32u4 433 МГц

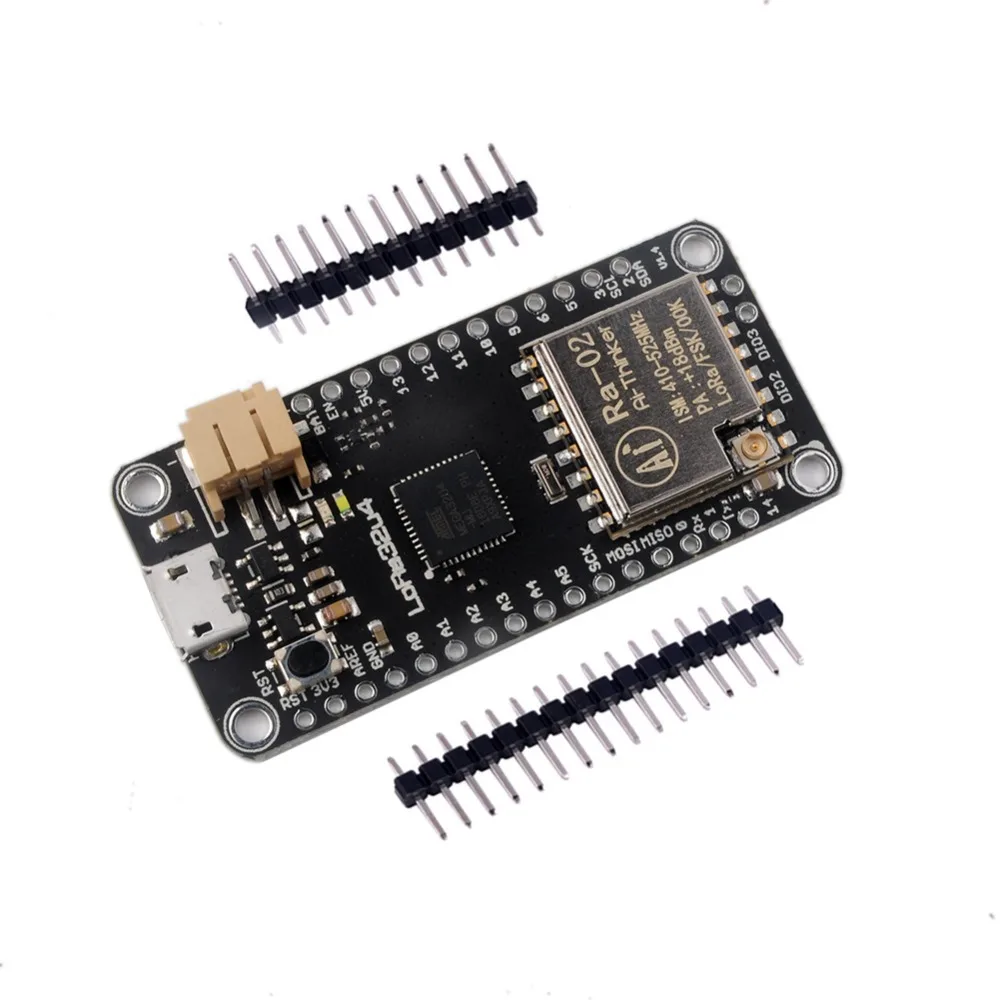

LoRa32u4 RA02 RA-02 дальность связи 1 км модуль LiPo Atmega32U4 SX1278 для Arduino
Модуль RA02 LoRa Оснащен разъемом внешней антенны U.FL (IPX).
ATmega32u4 синхронизируется на 8 МГц и 3,3 В. Этот чип имеет флэш-память 32 K, 2 K RAM и встроенный USB для последовательной связи, возможности отладки и передачи оперативной памяти prog без необходимости внешнего чипа FTDI, он также может выступать в качестве HID-устройства (мышь, клавиатура, USB MIDI-устройство и т. д.).
Эта плата также оснащена схемами зарядки LiPo и Liion и стандартным интерфейсом аккумулятора. Он полностью совместим с Arduino. Белый пользовательский светодиод привязывается к контакту 13. Оранжевый Светодиодный используется для состояния зарядки.
ATmega32u4 @ 8MHz с 3,3 V logic/power
Регулятор 3,3 В с максимальным выходным током мА
Поддержка USB, поставляется с Загрузчиком USB и отладкой последовательного порта
20 гпио
Аппаратный серийный, аппаратный I2C, аппаратная поддержка SPI
Встроенное зарядное устройство мА lipoly светодиодный ным индикатором состояния зарядки
Контакт питания/включения
4 монтажных отверстия
Кнопка сброса
SX1278 RA02 LoRa®Модуль с интерфейсом SPI
8 штифтов PWM
10 аналоговых входов
Пакетное радио с готовыми библиотеками Arduino
Диапазоны ISM без лицензии (ITU "Europe" @ 433 МГц)
Выходная мощность от + 5 до + 20 дБм до 100 мВт (по выбору)
~ 300 мА во время полного сна
~ Пик 120 мА при передаче + 20 дБм
~ 40 мА во время активного прослушивания радио.
Разъем антенны U.FL (IP)

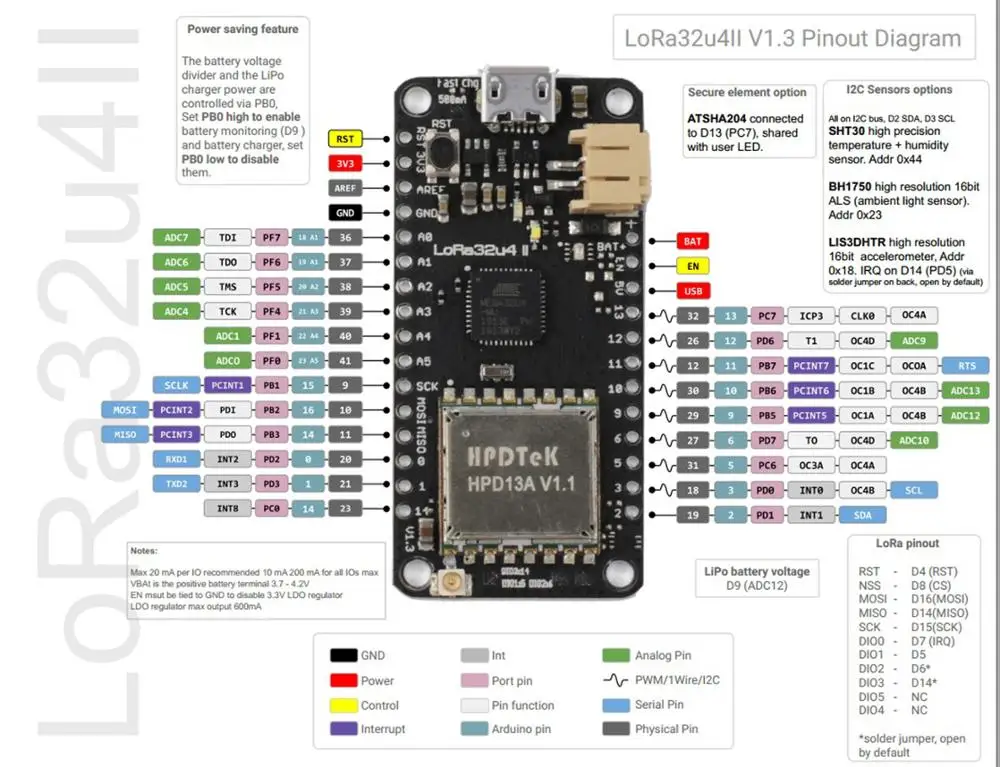

Чтобы минимизировать iQ, теперь активна схема мониторинга аккумулятора, чтобы использовать ее, вам нужно сначала включить схему, установив высокий контакт PD5
После включения напряжение можно измерить с помощью контакта PB5 ADC12 (Arduino pin 9)
Значения делителя напряжения: 100K и 27K, 1%
Техническое описание MPC73831
Http://ww1.microchip.com/downloads/en/DeviceDoc/20001984g.pdf
Техническое описание RA02
Http://wiki.ai-thinker.com/lora
Техническое описание SX1278
Http://www.semtech.com/images/datasheet/sx1276_77_78_79.pdf
Схема расписки:
Http://www.diymalls.com/files/DIY0031-lora32u4.zip
Ссылка на код ArduinoHttps://github.com/hj91/nodemcu-esp8266/blob/master/lora_sender/lora_sender.ino

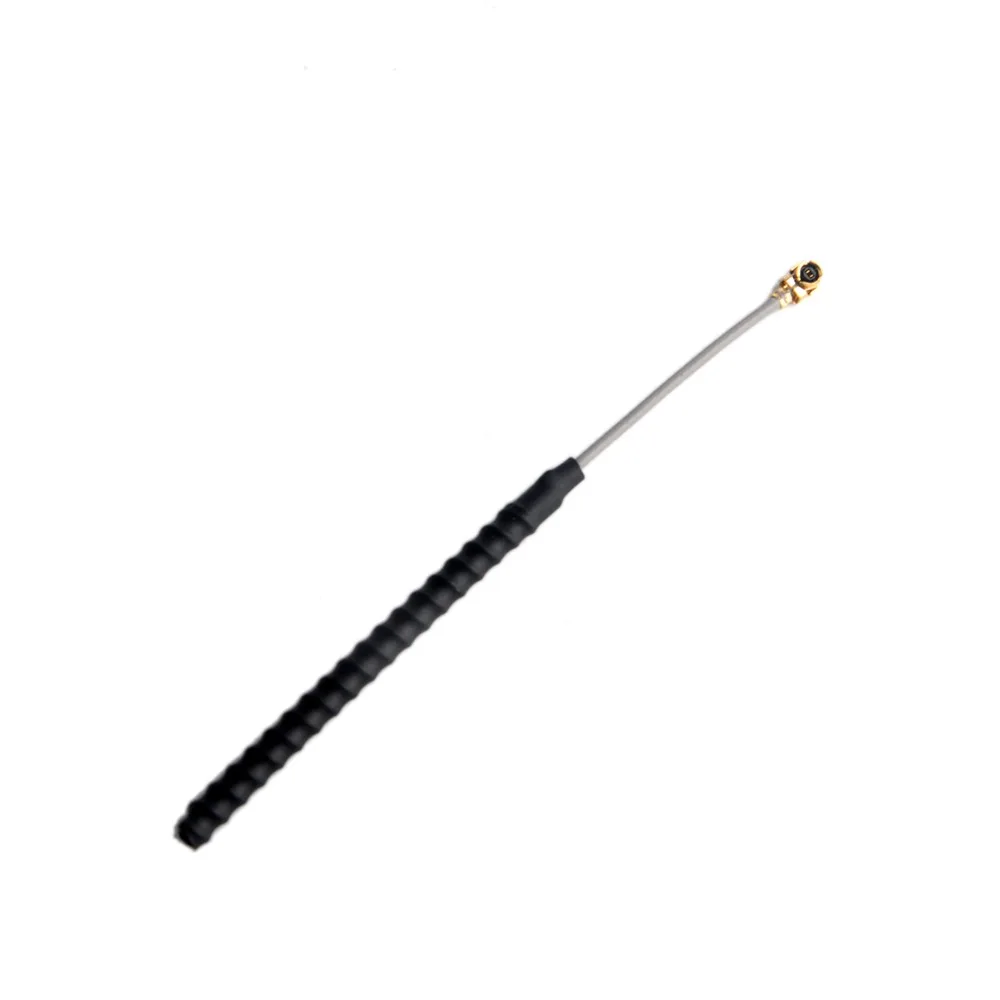

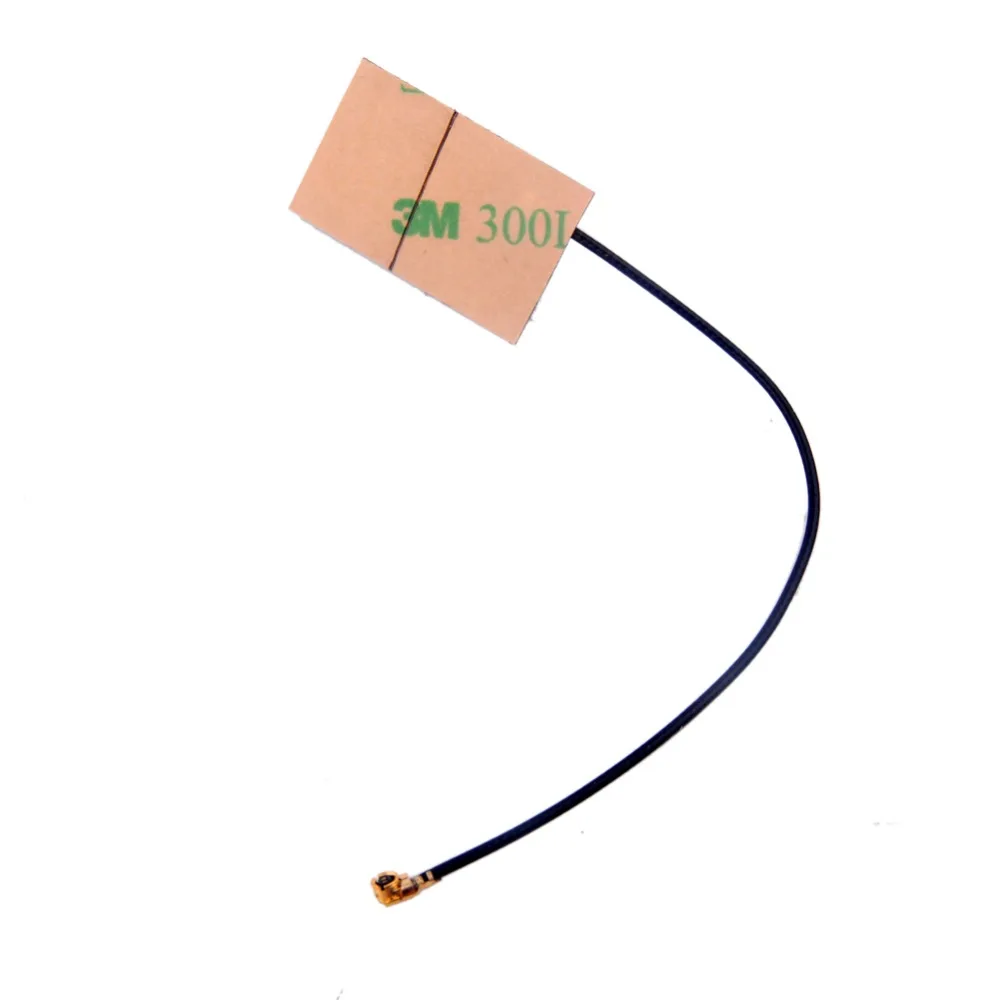

433 м FPC Антенна 5dbi IPEX интерфейс для модуля Lora RA-02
Описание:
Тип антенн: антенна для Wi-Fi
Тип разъема: IPEX
Тип кабеля: 1,13
Импеданс: 50Ω
Поляризация: линия
Частота: 433-470 МГц
КСВ: менее 2,0
Размер: 29x12 мм
Длина кабеля: 10 см
433 м 470 МГц FPC Антенна 1,13 IPEX интерфейс для модуля Lora RA-02
433 м пружинная антенна 3DBI IPEX интерфейс для модуля Lora RA-02
Описание:
Частотный диапазон (МГц):433 МГц
Усиление (дБи):3 дБ
V.S.W.R:<= 1,5 @ 433M
Inut сопротивление (Ом):50
Диаметр (мм): 4,2
Тип разъема: I-PEX

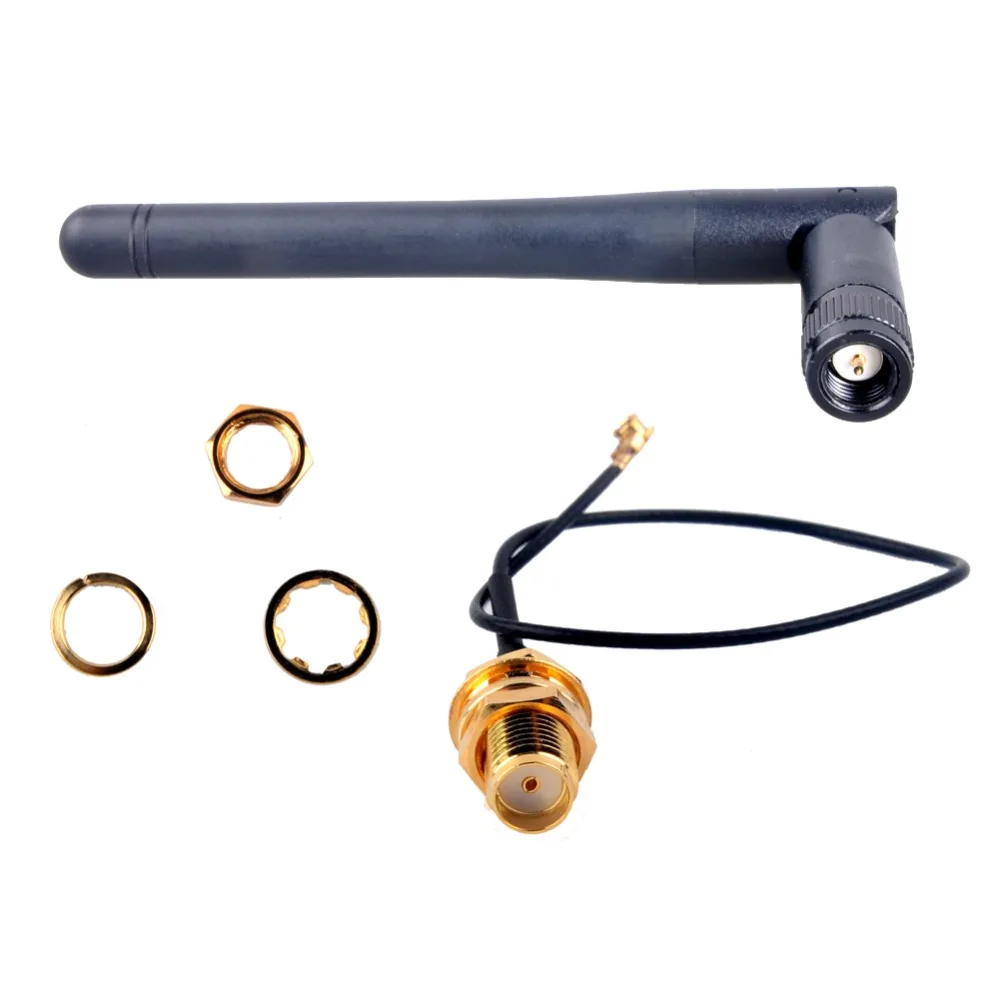

2DBi IPEX-SMA Антенна 868 МГц 915 МГц U.FL-мама SMA I-PX отрезок провода расширения кабель для модуля Lora32u4 II Lora DIYmall
Описание:
Частота: 850-960/1710-1880 МГц
Тип: U.FL-мама SMA
Импеданс: 50 Ом
Усиление: 2 дБи
868 МГц 915 МГц GSM IPX IPEX 1,13 мкФ Ф. L Антенна встроенная 2 дБи 8 см для LORA32U4II
Описание:
Частота: 824-960 МГц
Усиление: 2 дБи
Длина: всего 8 см
Коэффициент стоячей волны/S.W.R.≤ 2,0
Импеданс: 50Ω
Максимальная входная мощность: 50 Вт
Радиочастотный кабель: кабель RG1.13

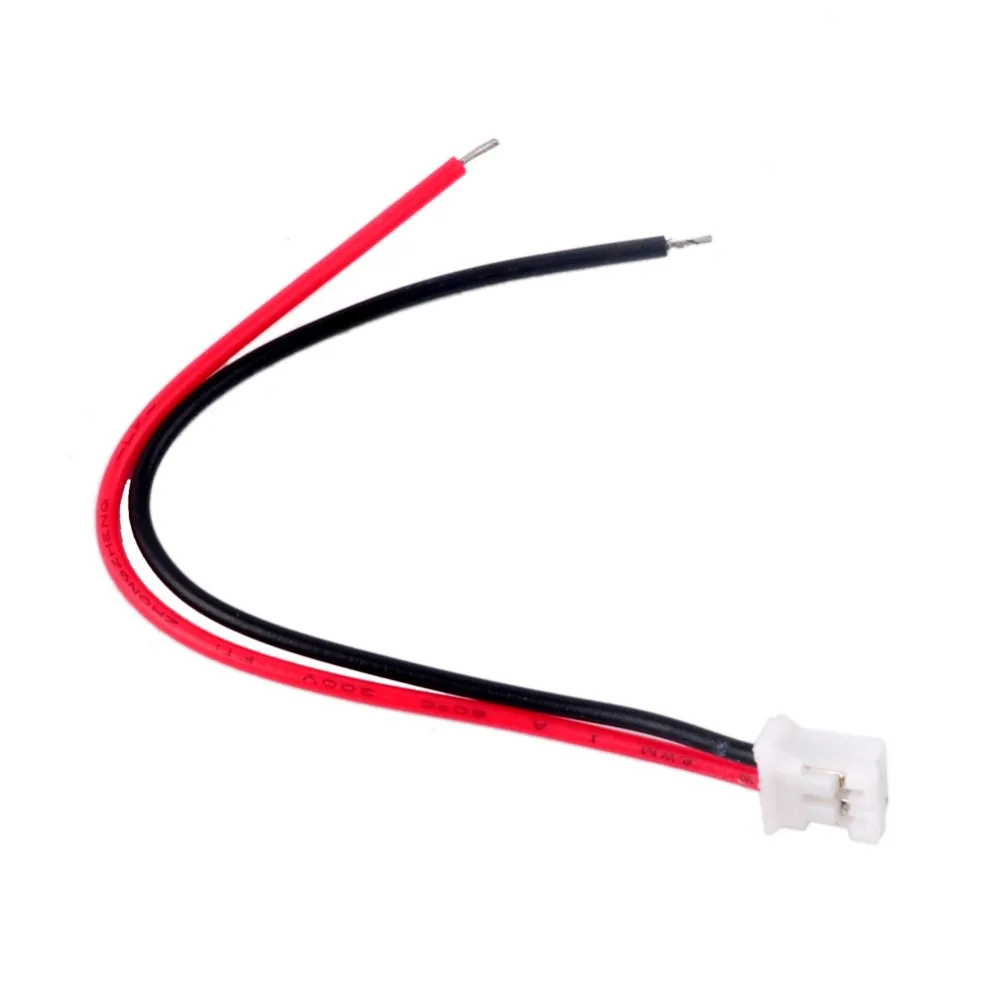

UL1007-26AWG электронный провод JST-PH2.0MM-2P маленький штекер кабельный терминал разъем
Описание:
Электронный провод: UL1007-26AWG стандартный провод 7/0,16 мм
80 градусов 300 в
Внешний диаметр: 1,3 мм
Использование модели Клеммы: расстояние JST-PH2.0MM-2P
Цветовое Расположение: на первом отверстии черная линия = 96 мм
Второе отверстие-красная линия = 88 мм
