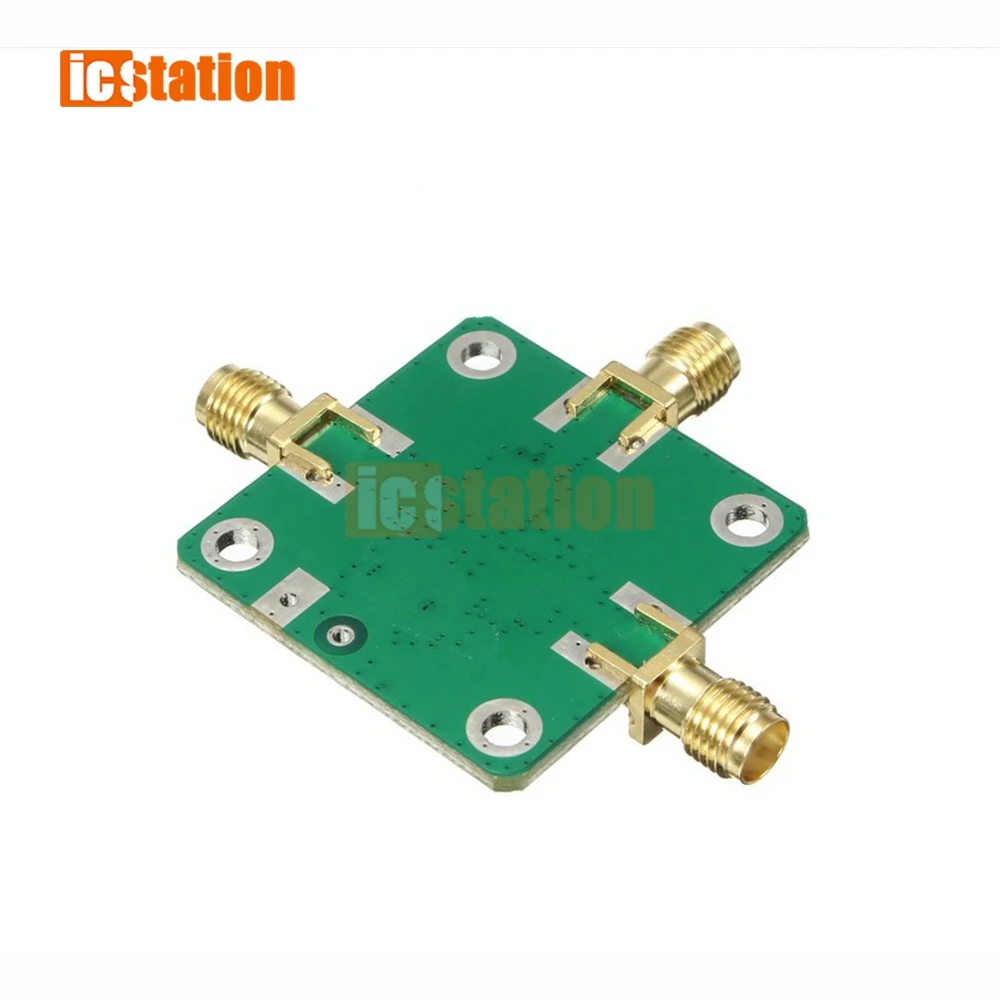

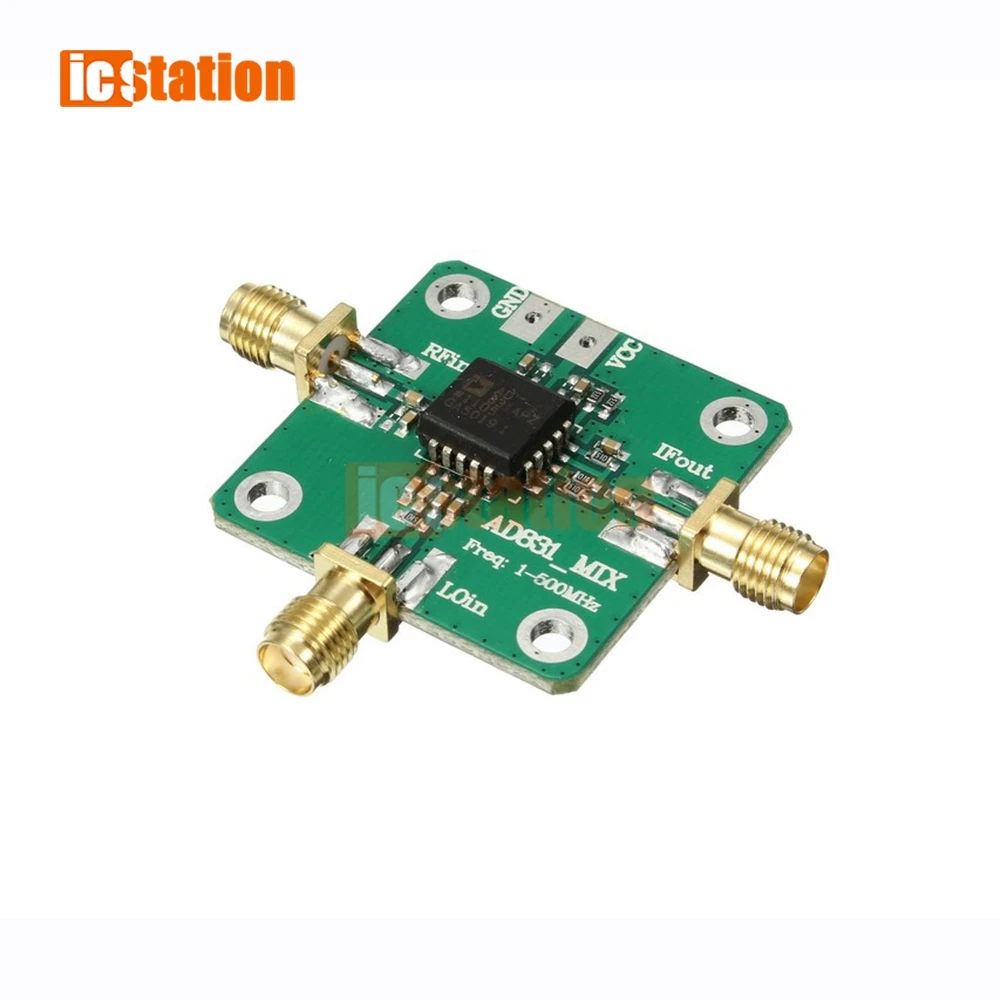

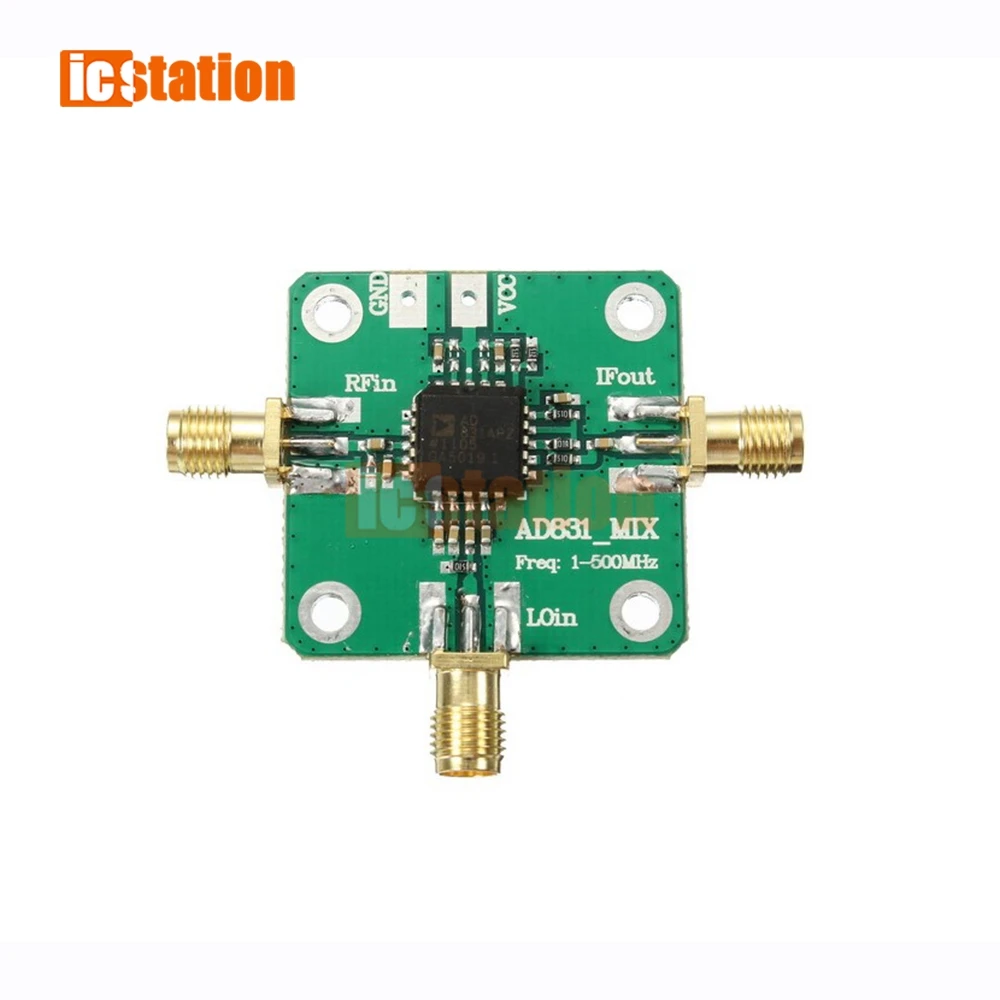

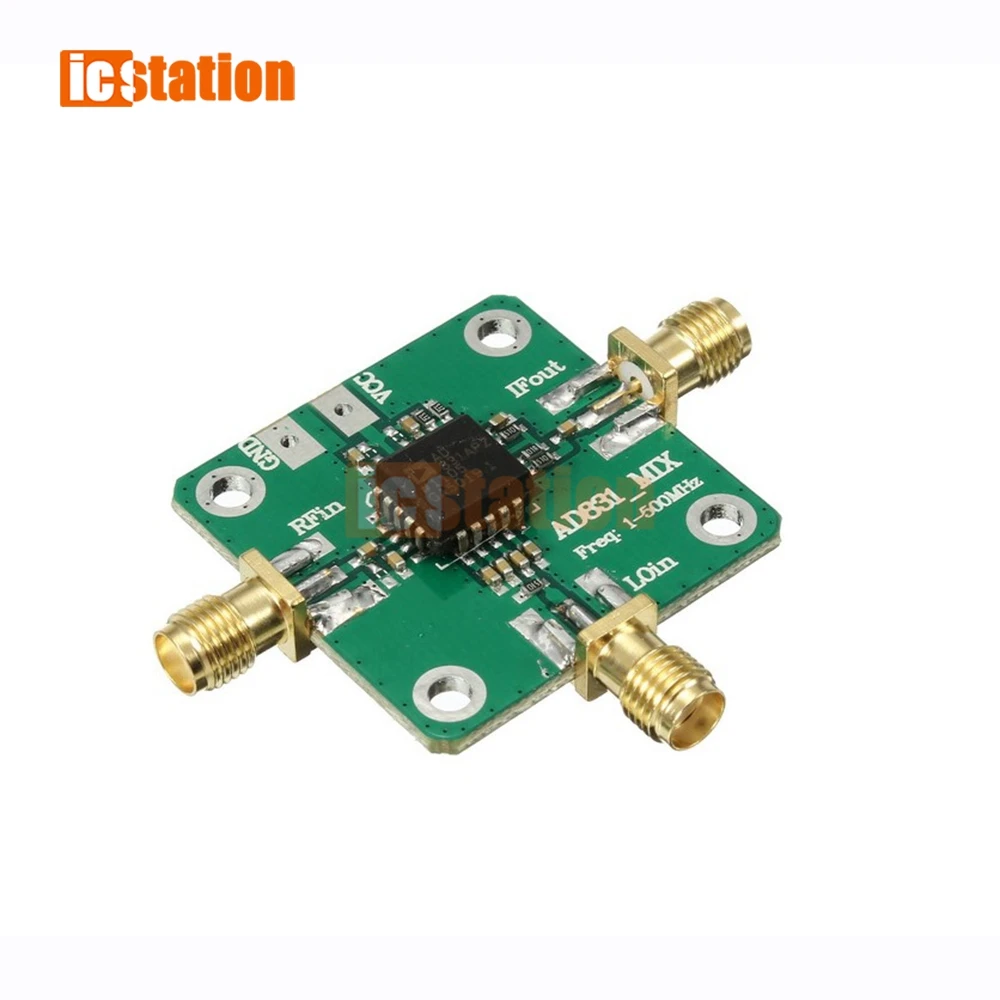

AD831 высокочастотный преобразователь радиочастотного миксера 0,1-500 МГц с низким искажением широкодинамический диапазон Модульная плата для усилителя LNA
266,00₽
В наличии!
Последнее обновление: 07.03.2023
AD831 высокочастотный RF миксер конвертер 0,1-500 МГц плата модуль для усилителя LNA
1. Применение продукта:
AD831 имеет низкий уровень искажений, широкий динамический диапазон, однокристаллический миксер, подходящий для RF-IF понижения в приемниках HF и VHF, второй миксер на опорных станциях DMR, Преобразование DC-baseband, модуляция квадратуры и Демодуляция, а также обнаружение сдвига Доплера в области ультразвукового изображения.
2. Характеристики продукта
AD831 обеспечивает a + 24 dBm третье-порядковый перехват для-10 dBm LO энергопотребление без необходимости высокомощного LO драйвера и без соответствующих проблем экранирования и изоляции, В результате Улучшенная производительность по сравнению с пассивной производительностью системы миксеров, снижает стоимость системы.
Миксер предназначен для работы с одним источником питания, RF, IF и LO портами с конденсаторами изоляции постоянного тока, прост в использовании. Входы RF и LO работают до 500 МГц. Выход IF-это выход напряжения с одним концом. С выходной пропускной способностью 250 МГц. Для установки коэффициента усиления используется один резистор, соединенный между штифтами и FB. Усилитель имеет низкие офсетные характеристики постоянного тока, который используется для преобразования частоты постоянного тока и демодуляции квадратурной амплитуды и других приложений, связанных с постоянным током.
Миксера выходной усилитель и лучшим источником сопротивление миксер боковая полоса (SSB) шума при 70 МГц 10,3 дБ. В отличие от пассивных смесителей, AD831 не имеет потери вставки, устраняет необходимость в внешнем дубликаторе и не требует пассивного отключения.
3. Технические характеристики
ВЧ вход: 0,1-500 МГц
ВЧ вход: + 10 дБм (1 дБ точка сжатия)
Вход локального осциллятора: 0,1-500 МГц
Вход локального осциллятора: -10 дБм
Если выход: 0,1-200 МГц
Напряжение питания: 9 - 11 в однополосный источник питания
