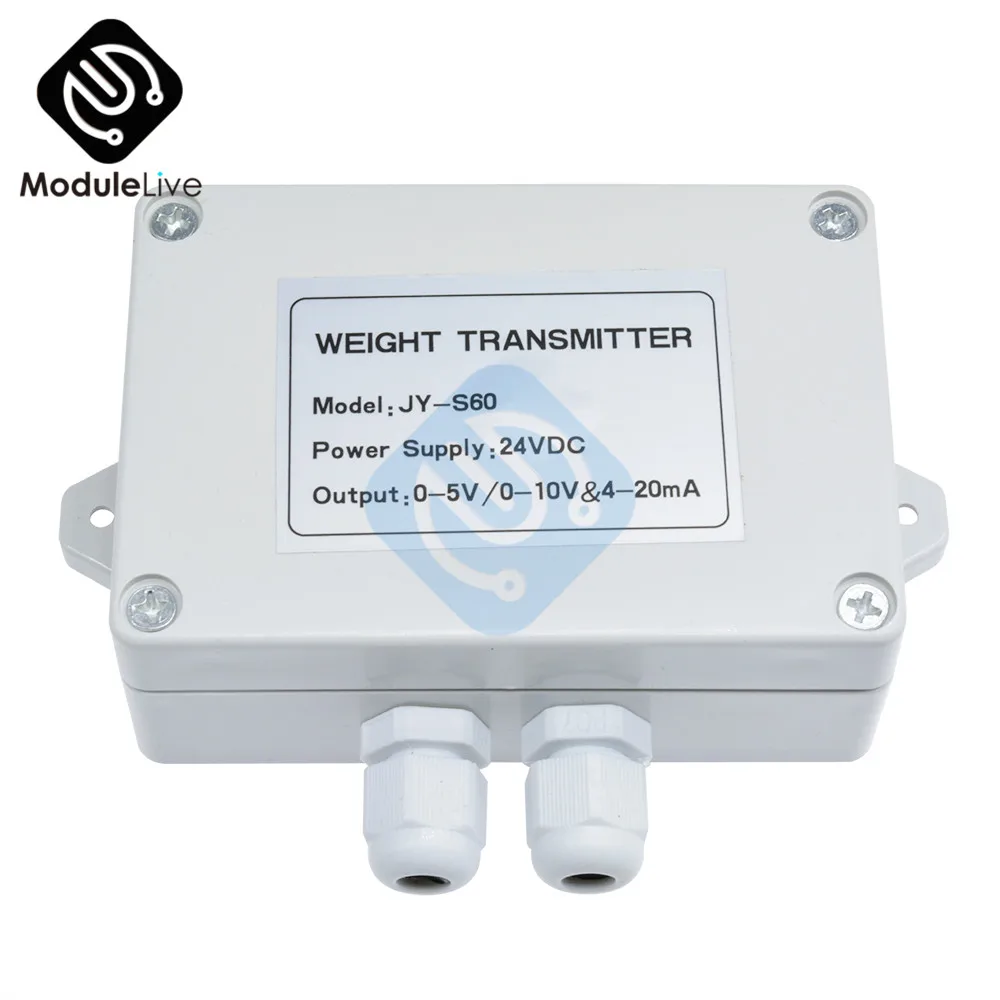

Модуль усилителя датчика взвешивания, датчик веса, датчик нагрузки, преобразователь постоянного тока 12 В 24 в 4-20 мА

Корпус и соединители для проводов имеют водонепроницаемый дизайн, хорошее уплотнение, подходит для суровых условий Выглядит красиво, Долговечно, не помешает работе Сверхвысокоточная схема op amp, высокая точность, хорошая стабильность Источник питания имеет защиту от обратной полярности, защиту от перенапряжения, защиту от перегрузки по току Подходит для взвешивания, натяжного давления, крутящего момента и других тензодатчиков.

Технические параметры:

Рабочее напряжение: 12-24 В постоянного тока Выходной сигнал: напряжение (0-5 В, 0-10 В, 1-5 В, ± 5 В) 4-20мА Входной сигнал: Чувствительность датчика 2. 0мв/в Стимулирование выхода: 5 В (E +) Диапазон рабочих температур:-20-80 Рабочая влажность: 10% RH-90 % RH (без конденсации) Точность: лучше, чем 0.1% F. S Точность лучше, чем 0.05% f. S Выбор шестерни: переключатель циферблата выключен, выход V0 0-5 В, 1 включить выход V0 0-10 в 1 и 2 Оба выключить выход VO 0-5 v IO выход 4-20MA

Об отладке: 1 Нулевая регулировка Прежде всего, сделайте систему в режиме ожидания, отрегулируйте маркировочный потенциометр «ноль» для регулировки нулевого смещения. Мультиметр используется для измерения выходного напряжения или тока, чтобы показать значение как можно ближе к отображению нулевого значения. Или изменение нулевого увеличения будет большим. 2 регулировка усиления Система загружает определенное значение веса (рекомендуемый диапазон: 80% ~ 100% FS), расчет выходного значения тока в зависимости от веса нагрузки и максимального значения веса, С помощью цифрового мультиметра, контролирующего выход, потенциометр для регулировки коэффициента усиления с надписью «SPAN». 3 самый новый Система находится в режиме холостого хода, измеряя нулевую выходную мощность; загружая определенное значение веса, измерение выходного напряжения, независимо от того, увеличено ли фторидное ожидание, повторите шаги 1, 2 Отрегулируйте снова. Упаковка:

1 х датчик нагрузки усилитель передатчика
