Беспроводной пульт дистанционного управления, 433 МГц, 12 В, 2 канала

Беспроводной пульт дистанционного управления 433 МГц, 12 В постоянного тока, 2-канальный модуль релейного приемника для выключателя лампы или открывания гаражных ворот, 4 кнопки

Область применения продукта

Изделия можно использовать в освещении, гаражных воротах, дверях-жалюзи, занавесках с дистанционным управлением, двигателях постоянного тока, реверсивных двигателях. И многое другое

Посылка входит

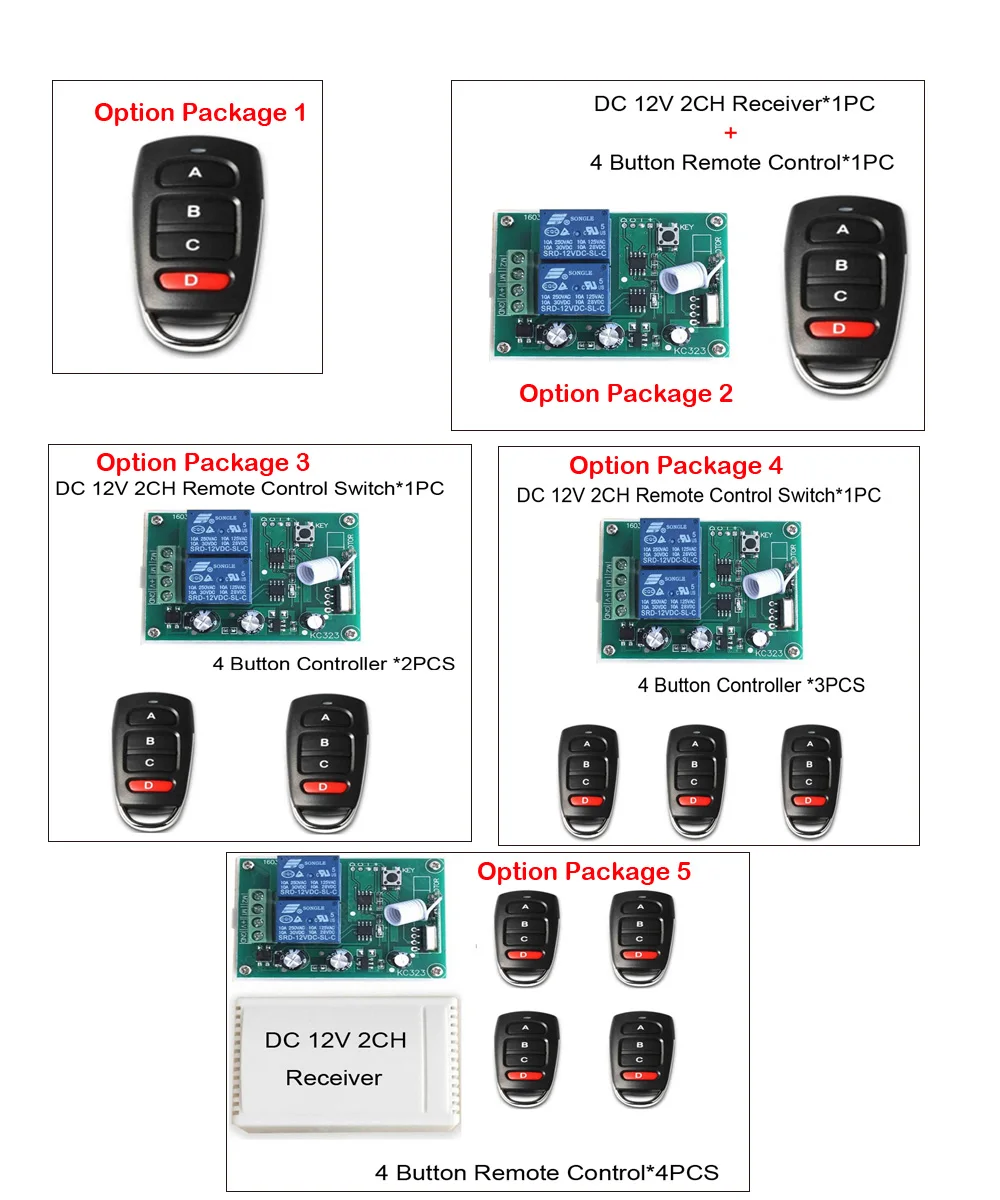

Посылка комплект входит: (можно выбрать 5 моделей для заказа)

Модель заказа 1:

Пульт дистанционного управления * 1 шт. (включая батарею)

Модель заказа 2:

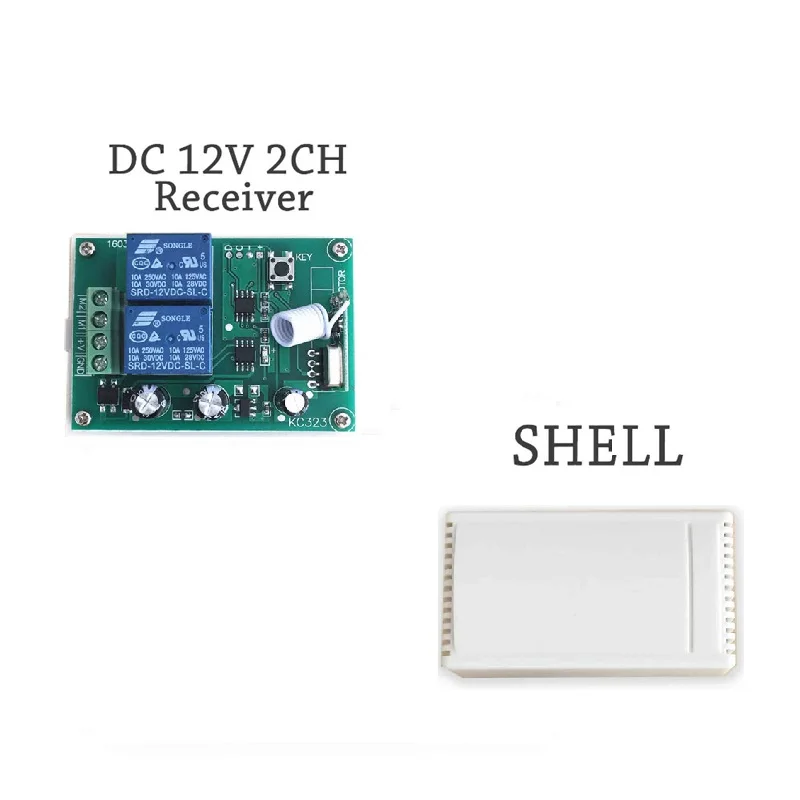

Модуль приемника * 1 шт. (включая корпус)

Пульт дистанционного управления * 1 шт. (включая батарею)

Модель заказа 3:

Модуль приемника * 1 шт. (включая корпус)

Пульт дистанционного управления * 2 шт. (включая батарею)

Модель заказа 4:

Модуль приемника * 1 шт. (включая корпус)

Пульт дистанционного управления * 3 шт. (включая батарею)

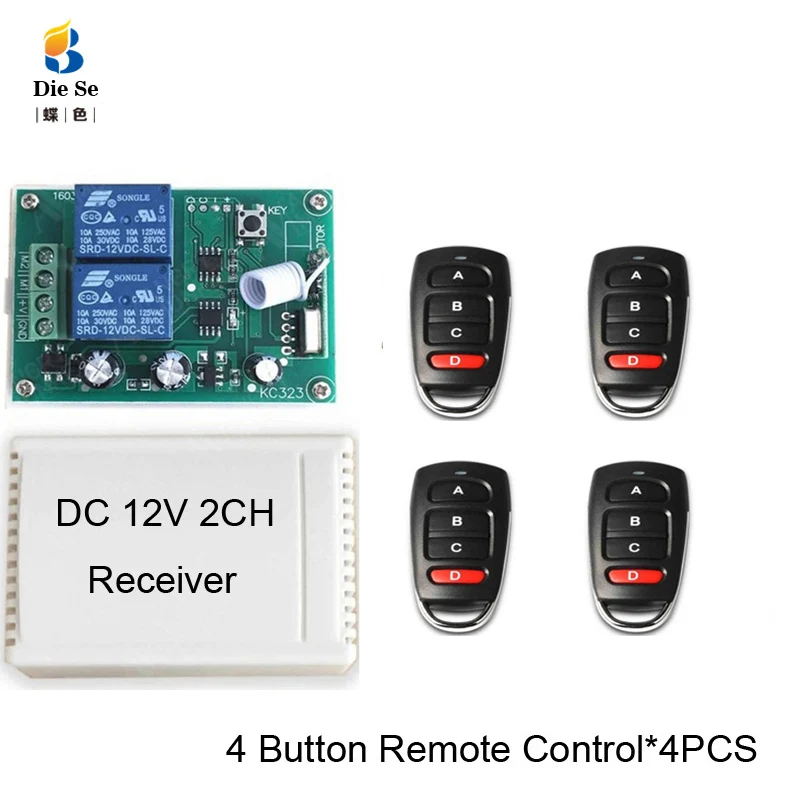

Модель заказа 5:

Модуль приемника * 1 шт. (включая корпус)

Пульт дистанционного управления * 4 шт. (включая батарею)

Рабочее напряжение: 12 В постоянного тока

Ток покоя: 5 мА

Рабочая частота: 433 МГц

Чувствительность приема: -104 дБм

Вариант функции: Мгновенный/переключатель

Режим модуляции: ASK

Подходящий режим: Интеллектуальный обучающий код

Рабочая температура: -30 ~ + 80

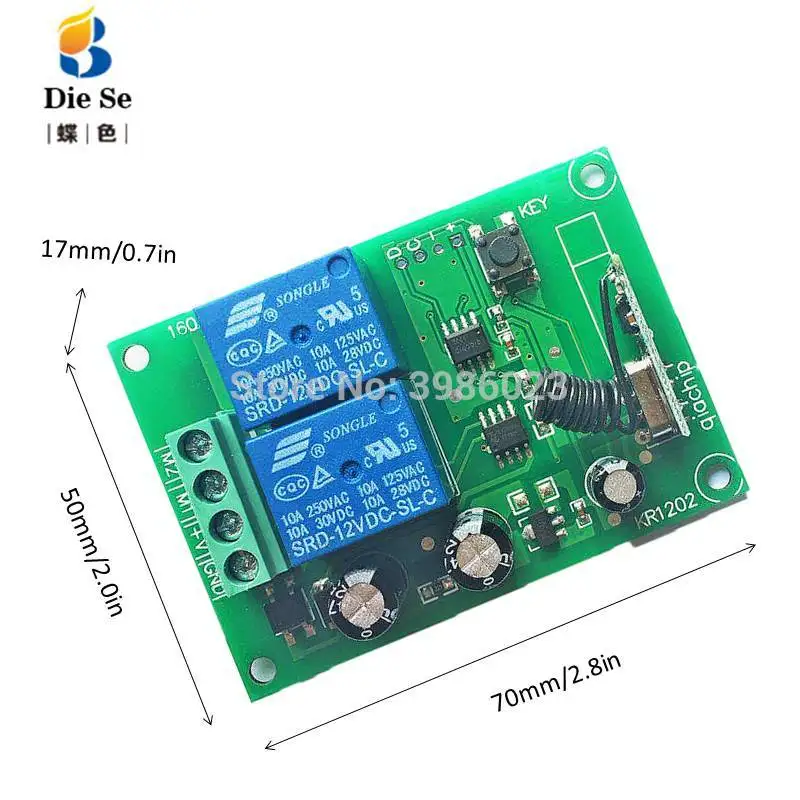

Размер печатной платы: 68,2x48,2 (мм)

Корпус: Да

Режим вывода: Выход постоянного тока

Дисплей Продуктов

Советы:

Вся наша продукция отличается высоким качеством!Если у вас есть другие потребности, пожалуйста, не стесняйтесь покупать их в нашем магазине.



Нажмите здесь, чтобы найти больше

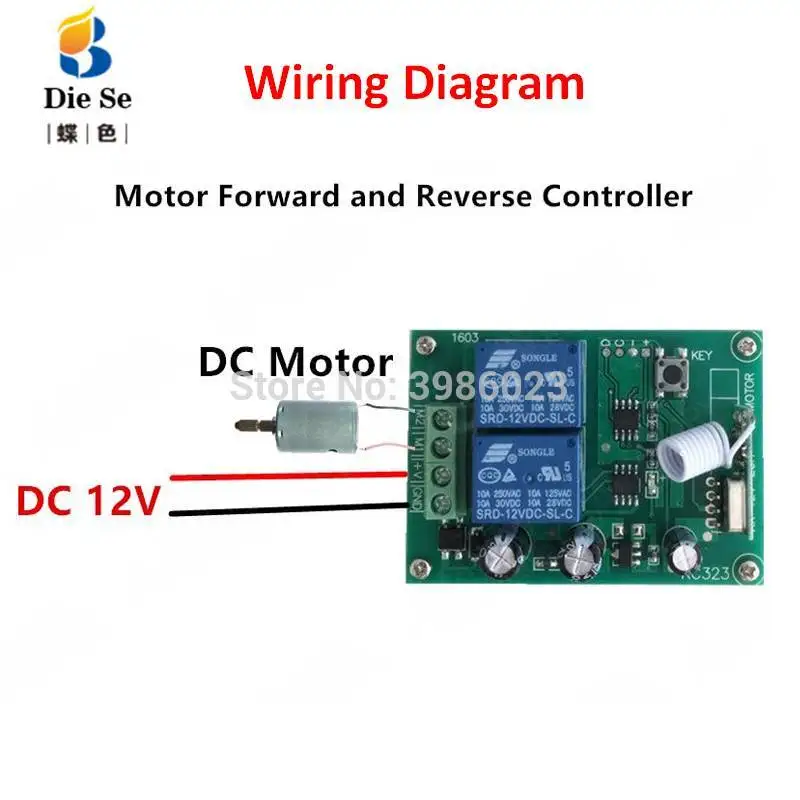

Схема подключения



Режим работы

Вы можете сочетать пульт дистанционного управления с модулем переключателя приемника в 2 режимах.

Удаленный Режим 1:Мгновенный режим

Нажмите и удерживайте одну кнопку->ON; Отпустите кнопку->Выкл

Детали:

Нажмите одну кнопку (на пульте дистанционного управления), реле (на плате приемника) перейдет в режимВыключатель;

Отпустите кнопку, переключите реле наВыключатель.

Удаленный режим 2:ПереключательРежим

Нажмите одну кнопку->ON; Нажмите ту же кнопку еще раз->Выкл

Детали:

Нажмите одну кнопку (на пульте дистанционного управления) один раз, реле (на плате приемника) перейдет в положениеВыключатель;

Снова нажмите ту же кнопку, и реле перейдет в режимВыключатель.



Настройка

-Часть 1:Удалить существующие данныеОб удаленном режиме

Примечание:Когда вы получите наши товары, они могут быть установлены в одном удаленном режиме случайным образом, потому что каждый товар прошел тест, когда его можно организовать к отправке. Итак, пожалуйста, удалите существующие данные об удаленном режиме для первого применения.

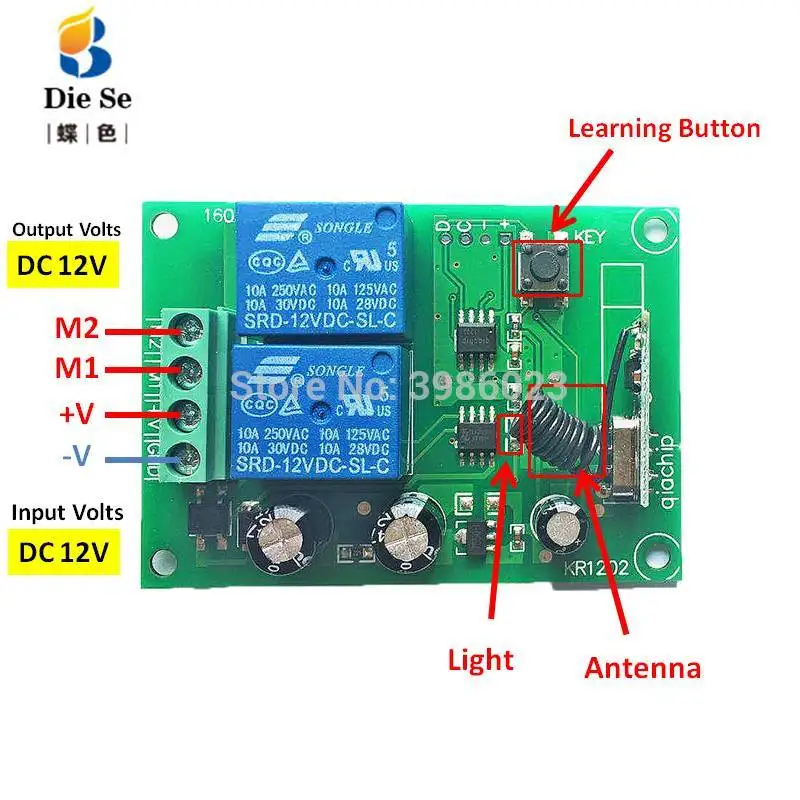

Нажмите кнопку обучения наПлата модуля переключателя приемника8 раз,Существующие данные успешно удалены.

После удаления данных все пульты управления перестанут работать.





-Часть 2:Настройте удаленный режим

Настройка:Мгновенный режим

Шаг 1

Нажмите и отпустите кнопку обучения наПлата модуля переключателя приемникаОдин раз.

Подождите немного светодиодный погаснет, указывая на то, что вы перешли в режим обучения.

Шаг 2

Нажмите и отпустите одну кнопку наДистанционное управлениеСветодиодный на плате приемника начнет мигать, а затем погаснет, указывая на то, что кнопка была изучена.

Шаг 3

Нажмите и отпустите другую кнопку наДистанционное управление, Наблюдайте, как светодиодный снова включается и выключается.

Подождите 3 секунды светодиодный снова включится, указывая на то, что система готова к работе.



Настройка:Режим переключения

Шаг 1

Нажмите и отпустите кнопку обучения наПлата модуля переключателя приемникаДважды.

Подождите немного светодиодный погаснет, указывая на то, что вы перешли в режим обучения.

Шаг 2

Нажмите и отпустите одну кнопку «A»НаДистанционное управлениеСветодиодный на плате приемника замигает, а затем выключается, указывая на то, что кнопка была изучена.

Шаг 3

Нажмите и отпустите другую кнопку «B» наДистанционное управление, Наблюдайте, как светодиодный снова включается и выключается.

Подождите 3 секунды, светодиодный индикатор снова включится, указывая, что система готова к работе



На этой странице сведений о продуктах доступно демонстрационное видео.

Вы также можете посмотреть видео по этому URL:Https://youtu.be/k06q76qthBw





* Если вы не понимаете четко. Пожалуйста, отправьте нам сообщение. Мы сделаем все возможное, чтобы обслуживать каждого из наших клиентов. Наслаждайтесь покупками! *
