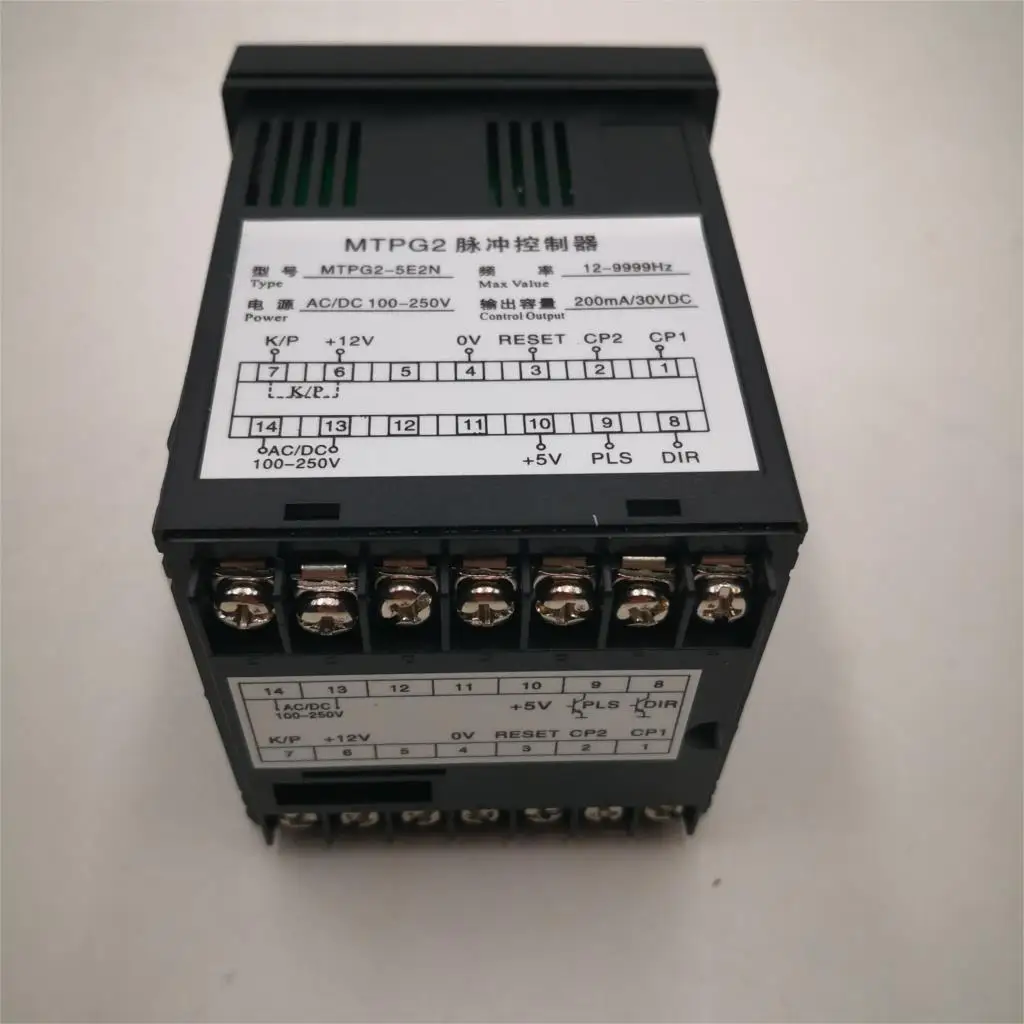

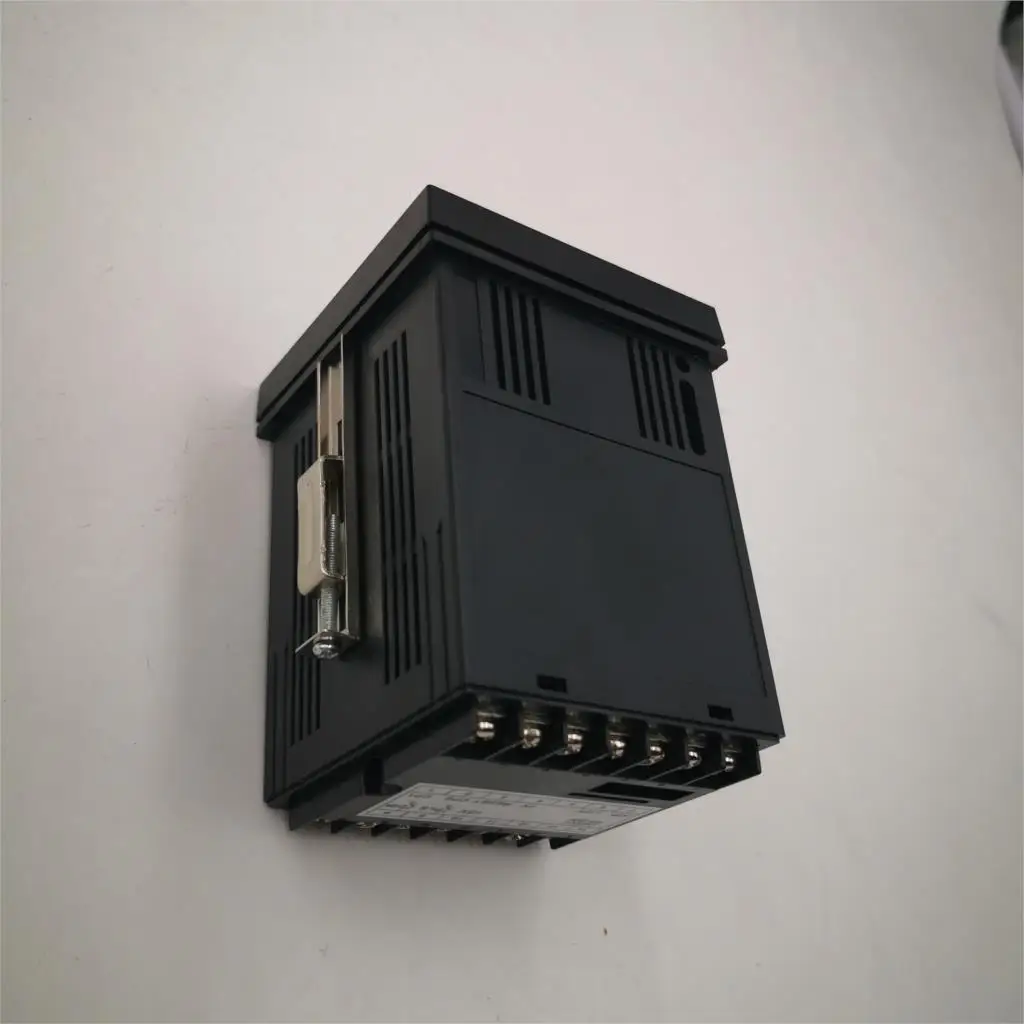

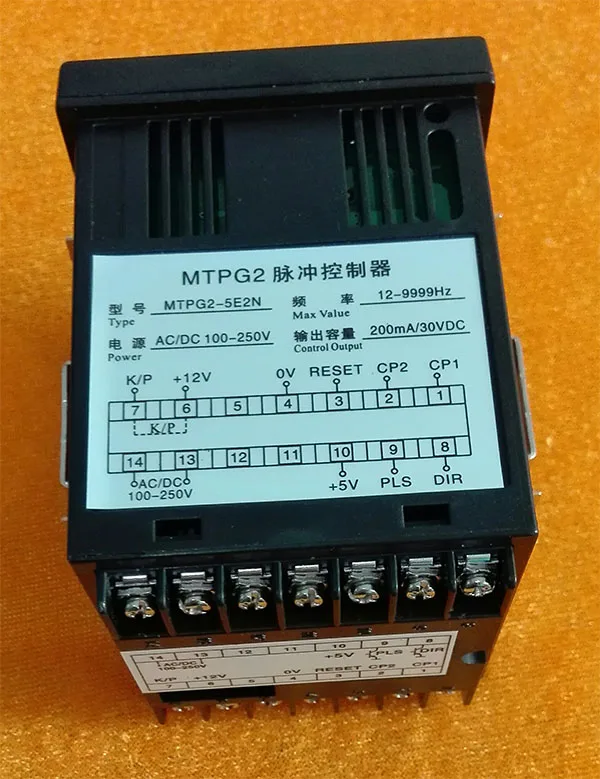

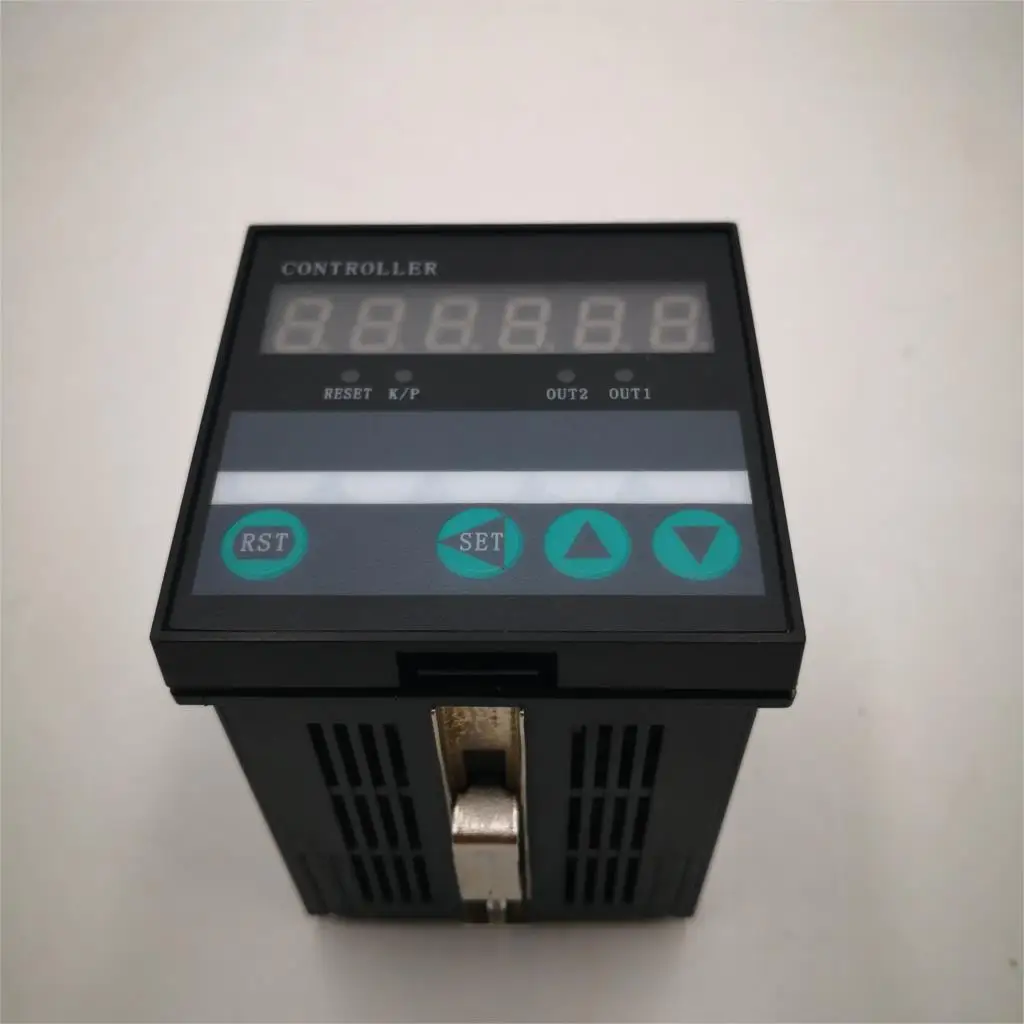

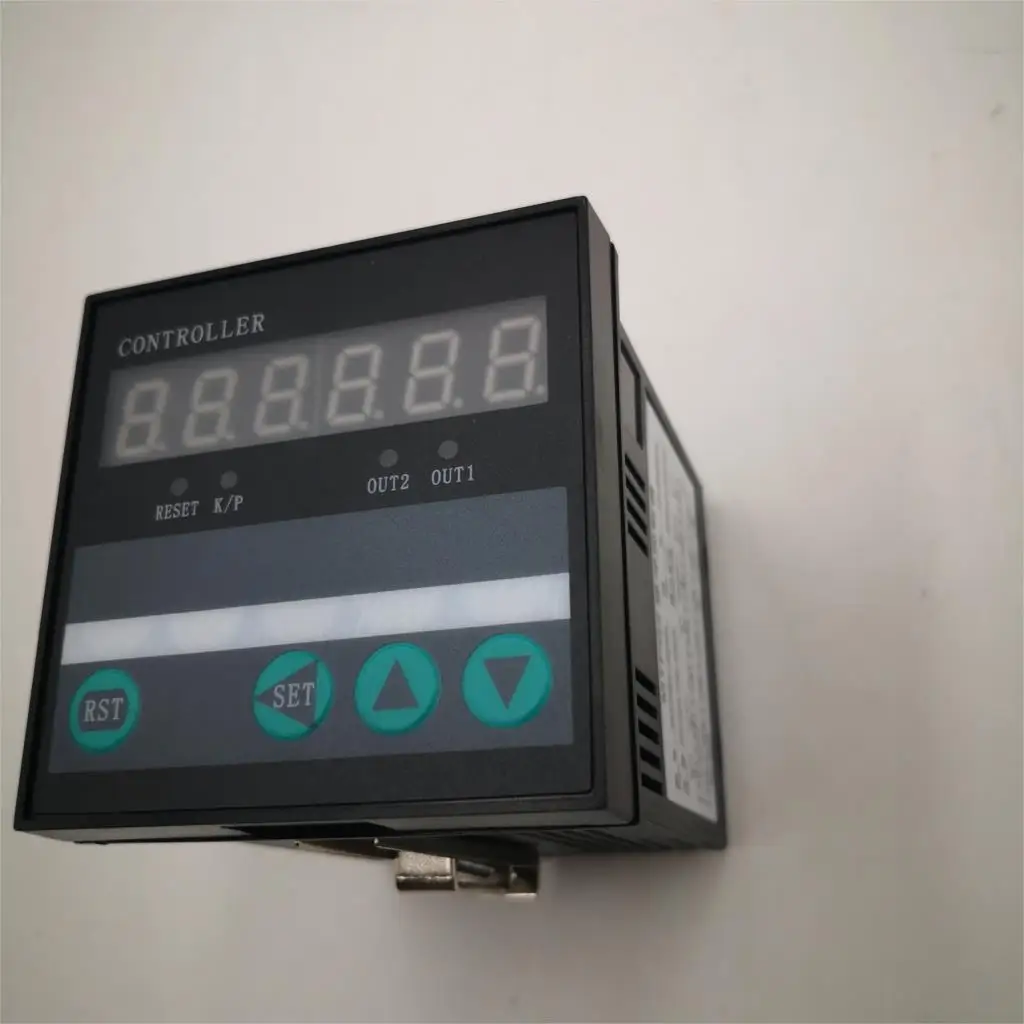

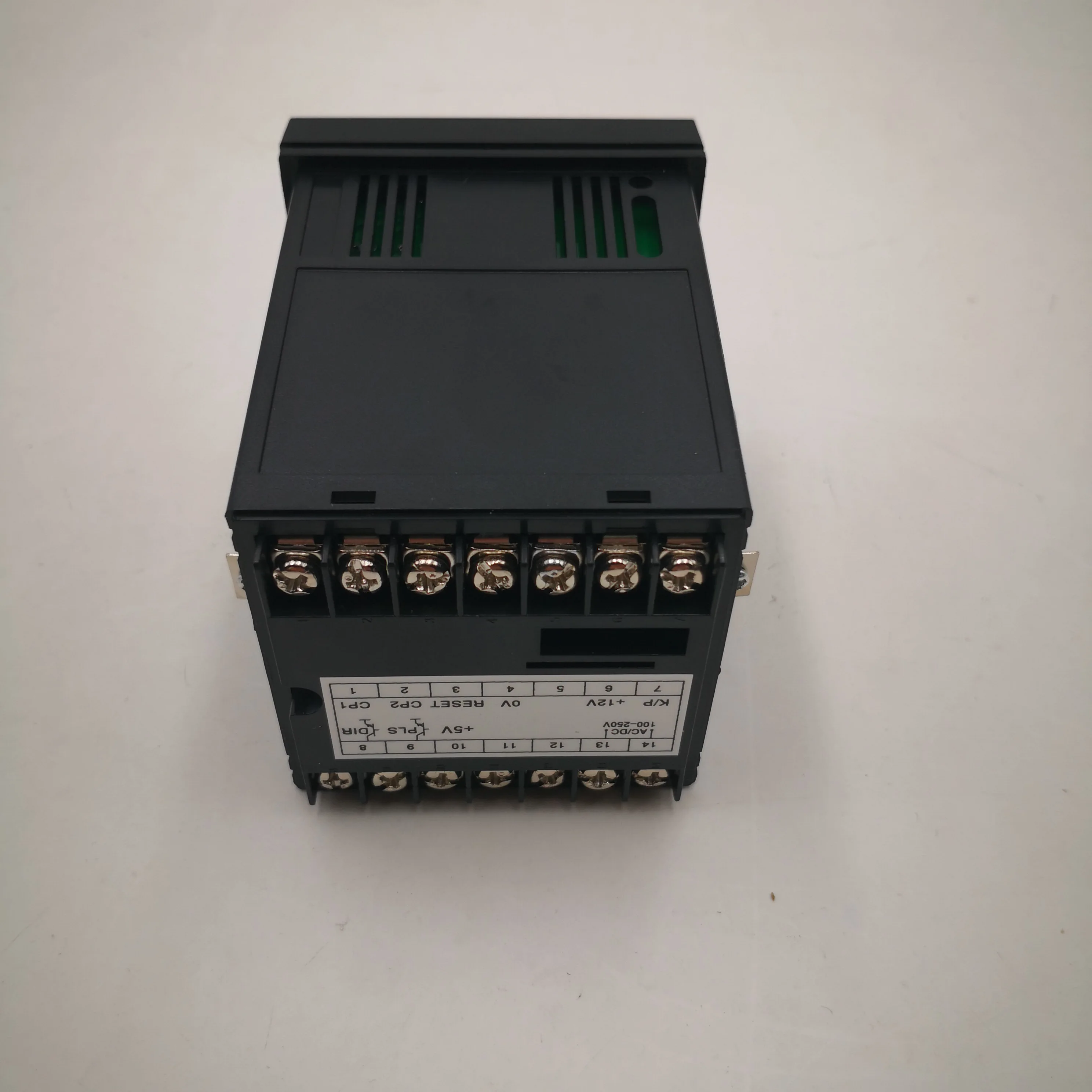

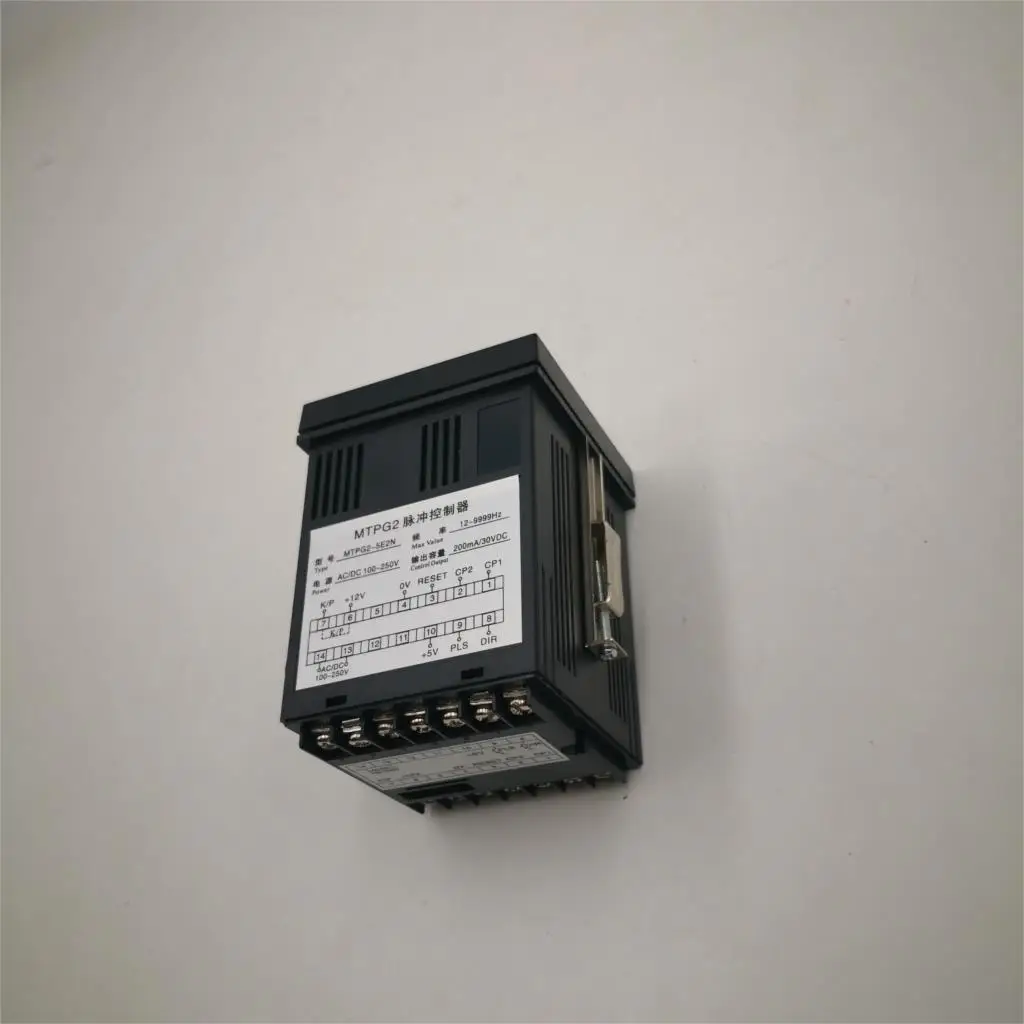

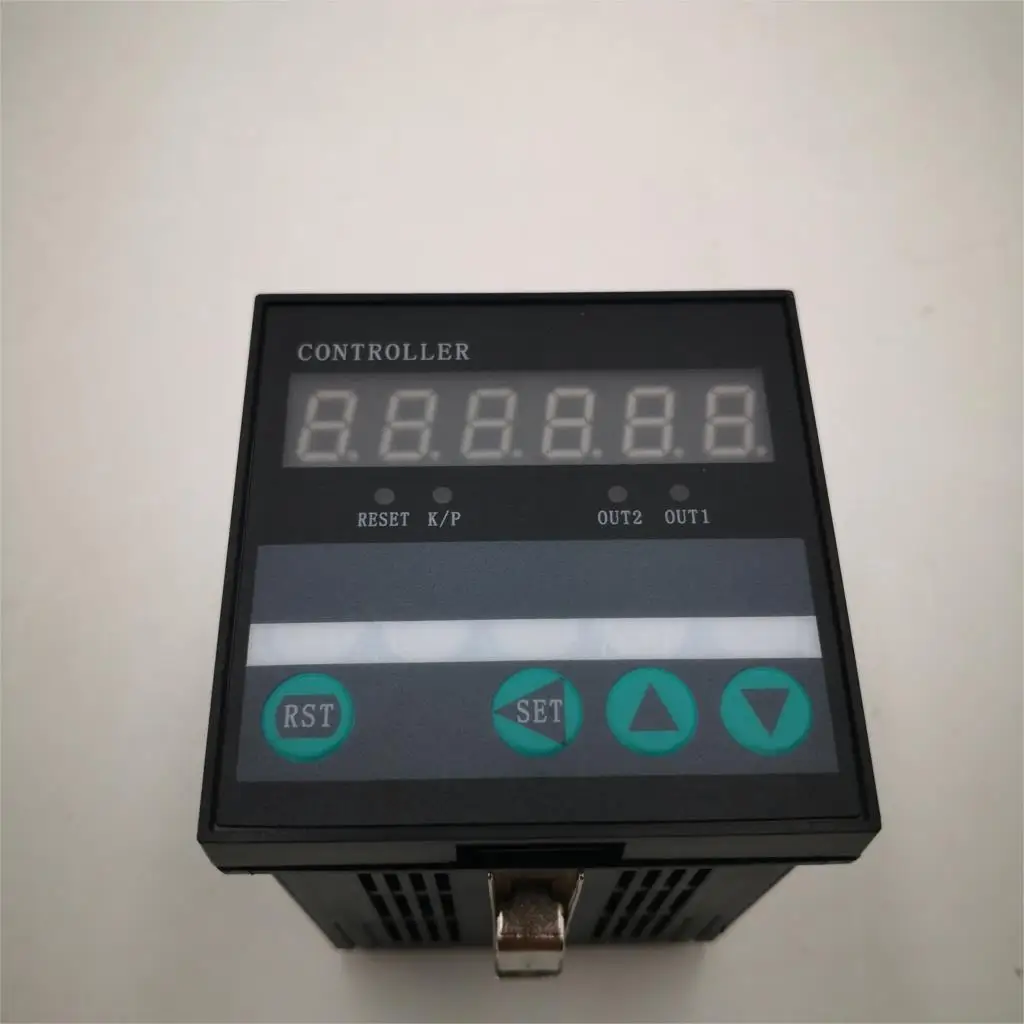

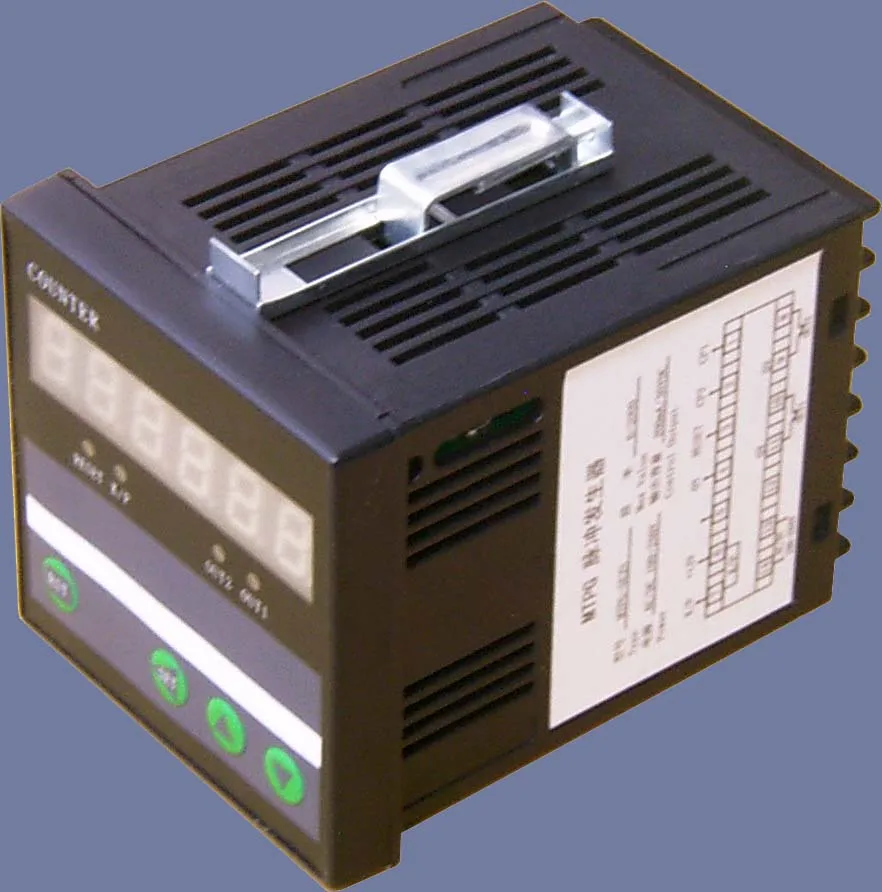

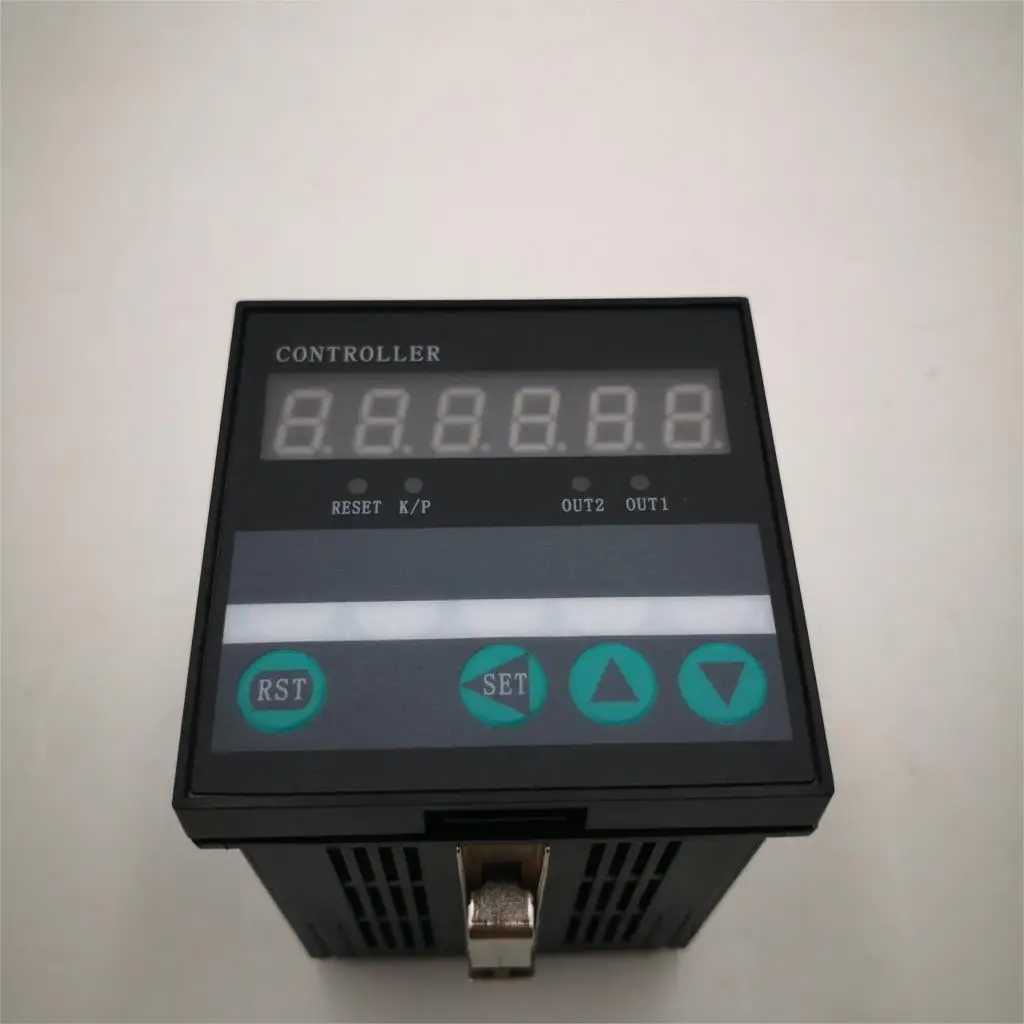

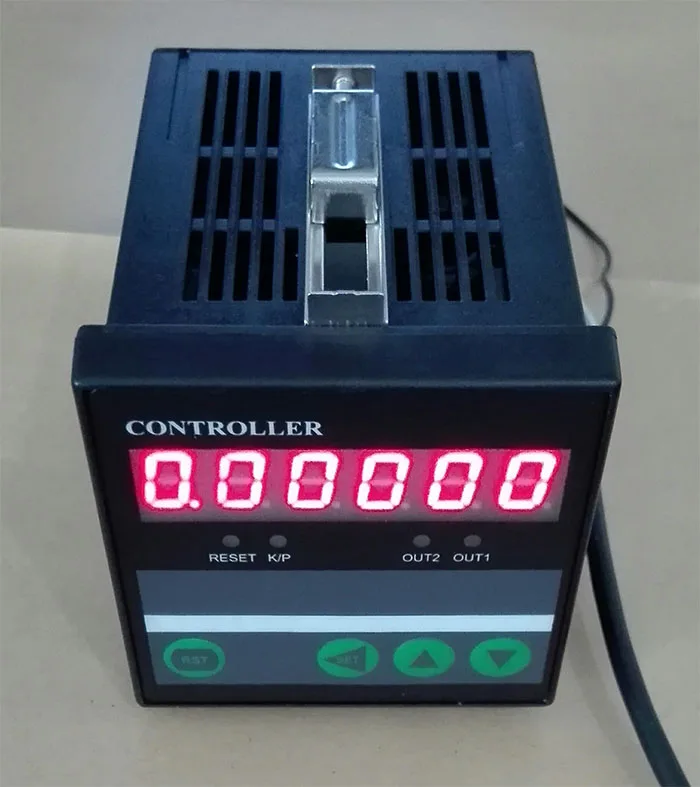

Импульсный генератор шагового двигателя (для управления шаговым двигателем) MTPG2, может использоваться для простого управления вместо ПЛК.
MTPG2 был полностью обновлен на базе MTPG, добавив три функции:
1. Функция мультипликатора, 2 защиты паролем, 3. Восстановление параметров

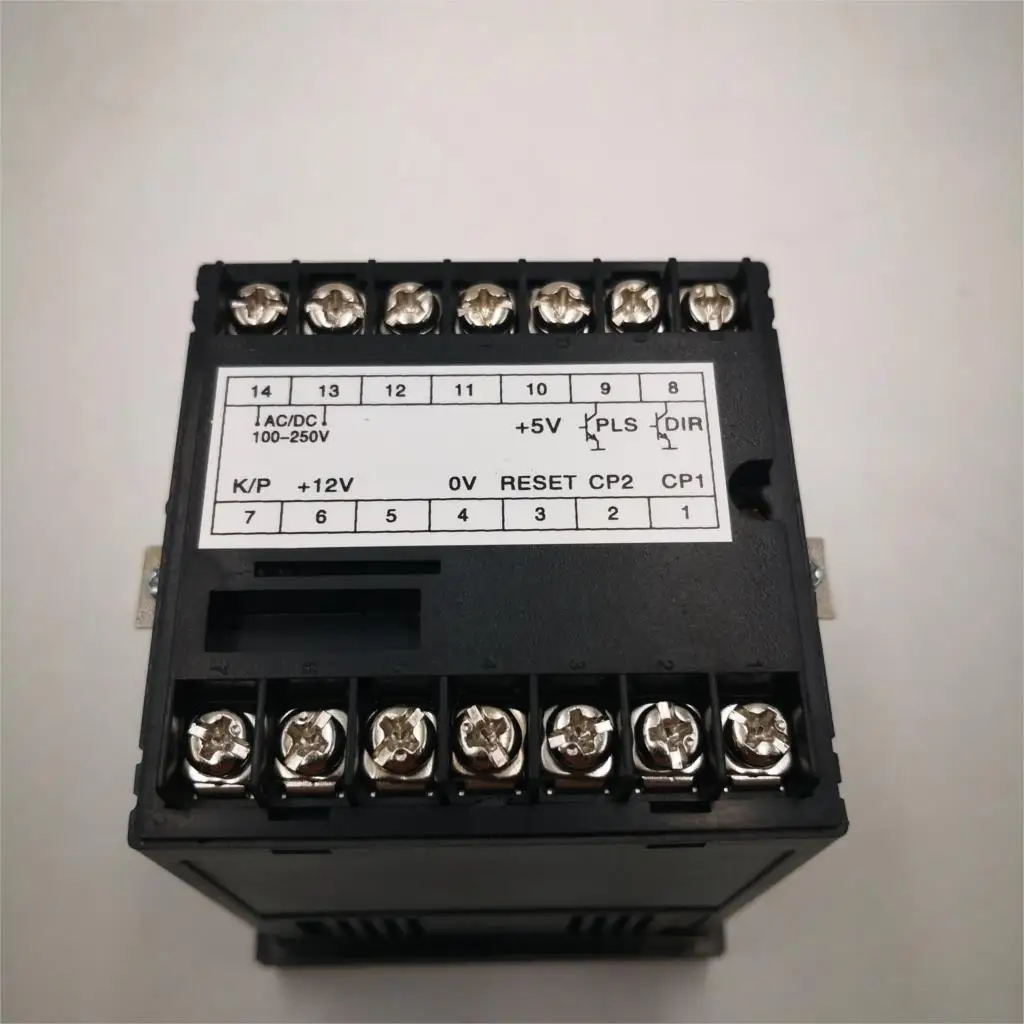

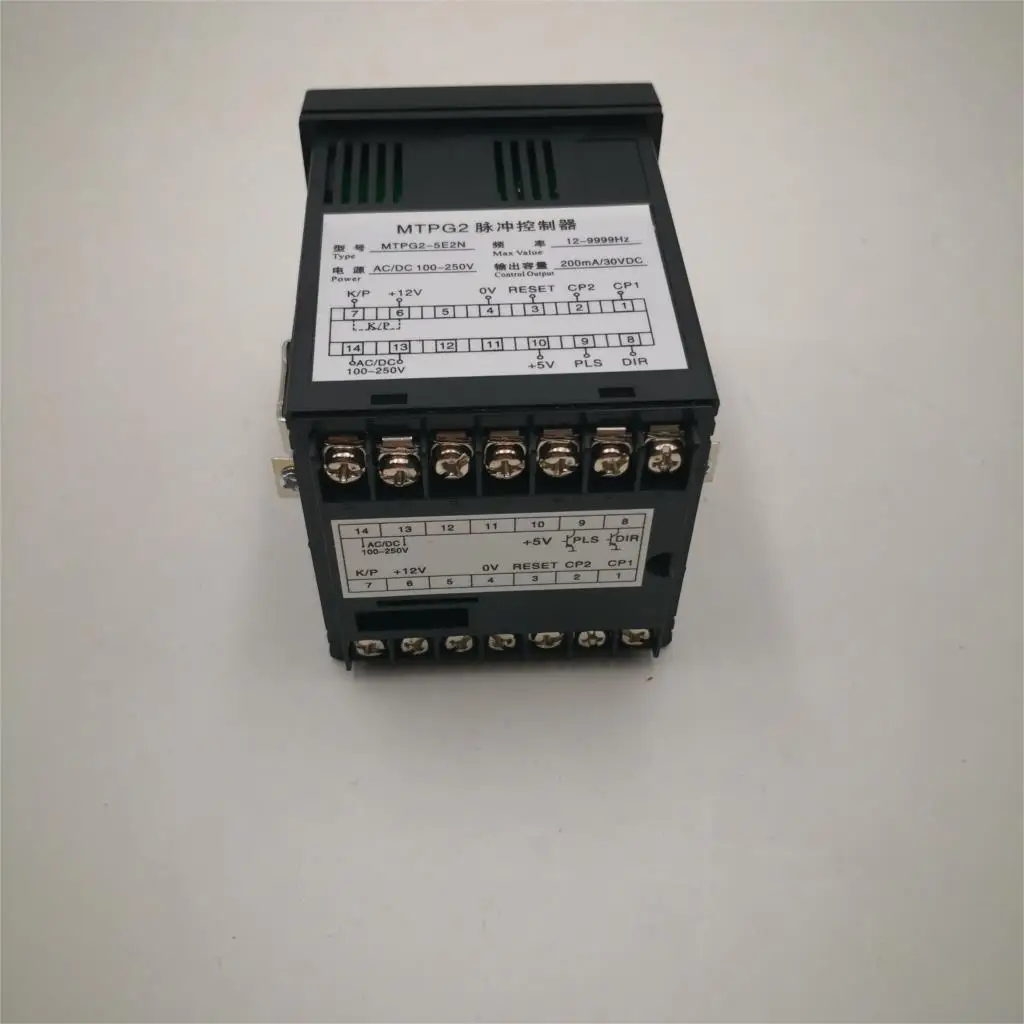

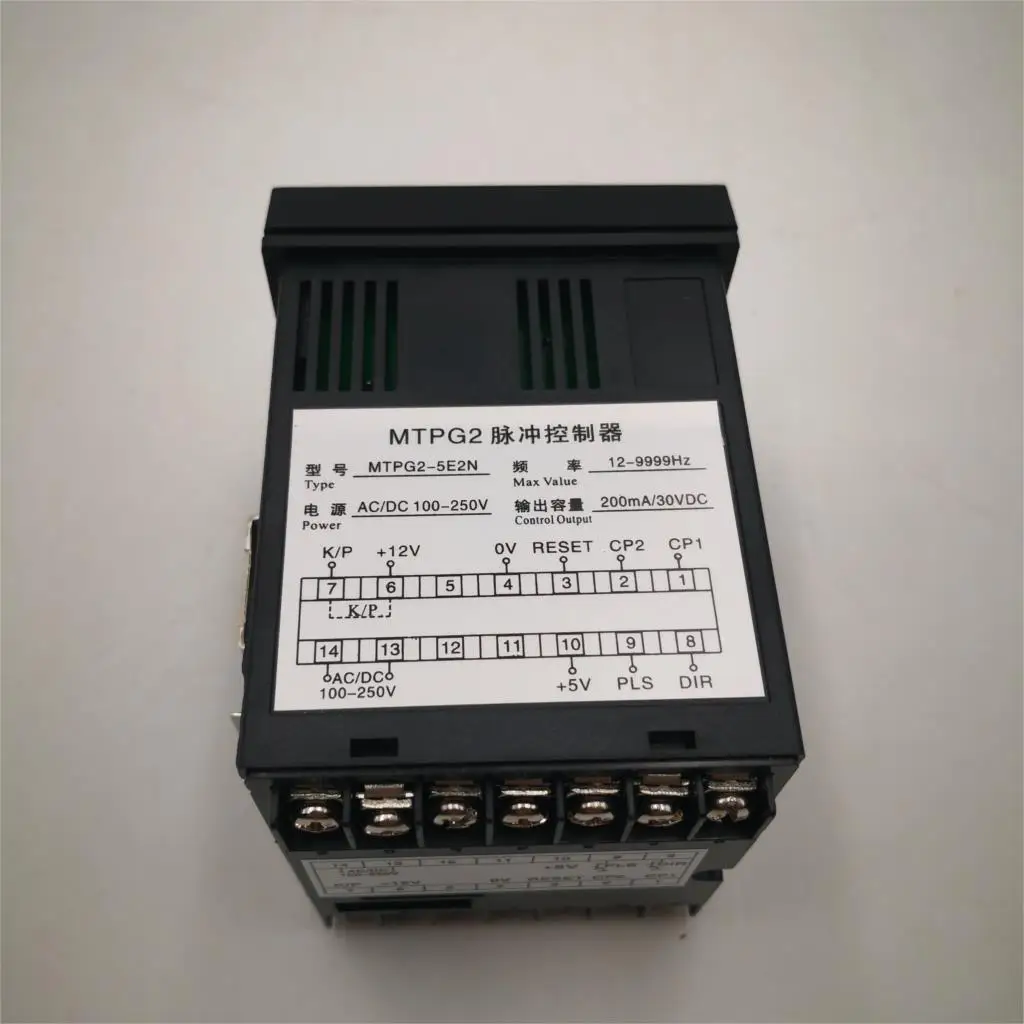

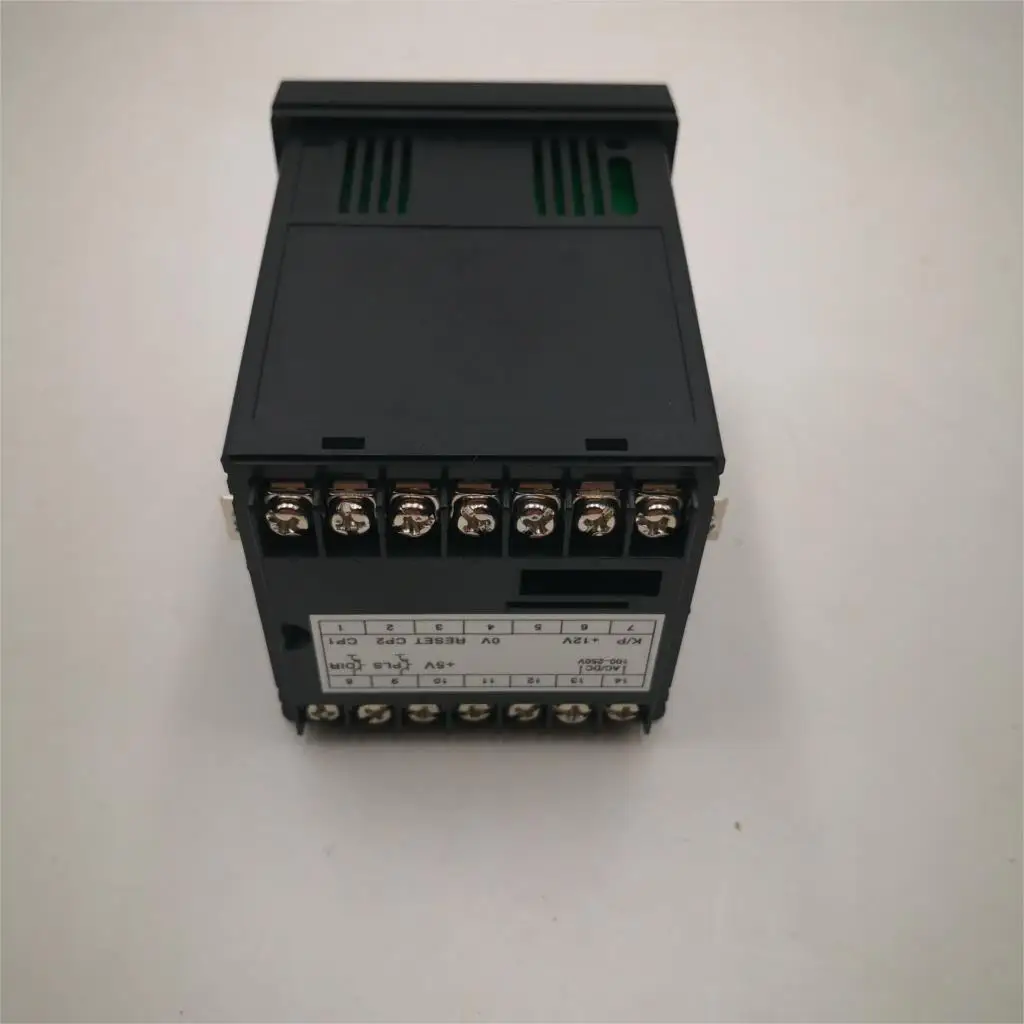

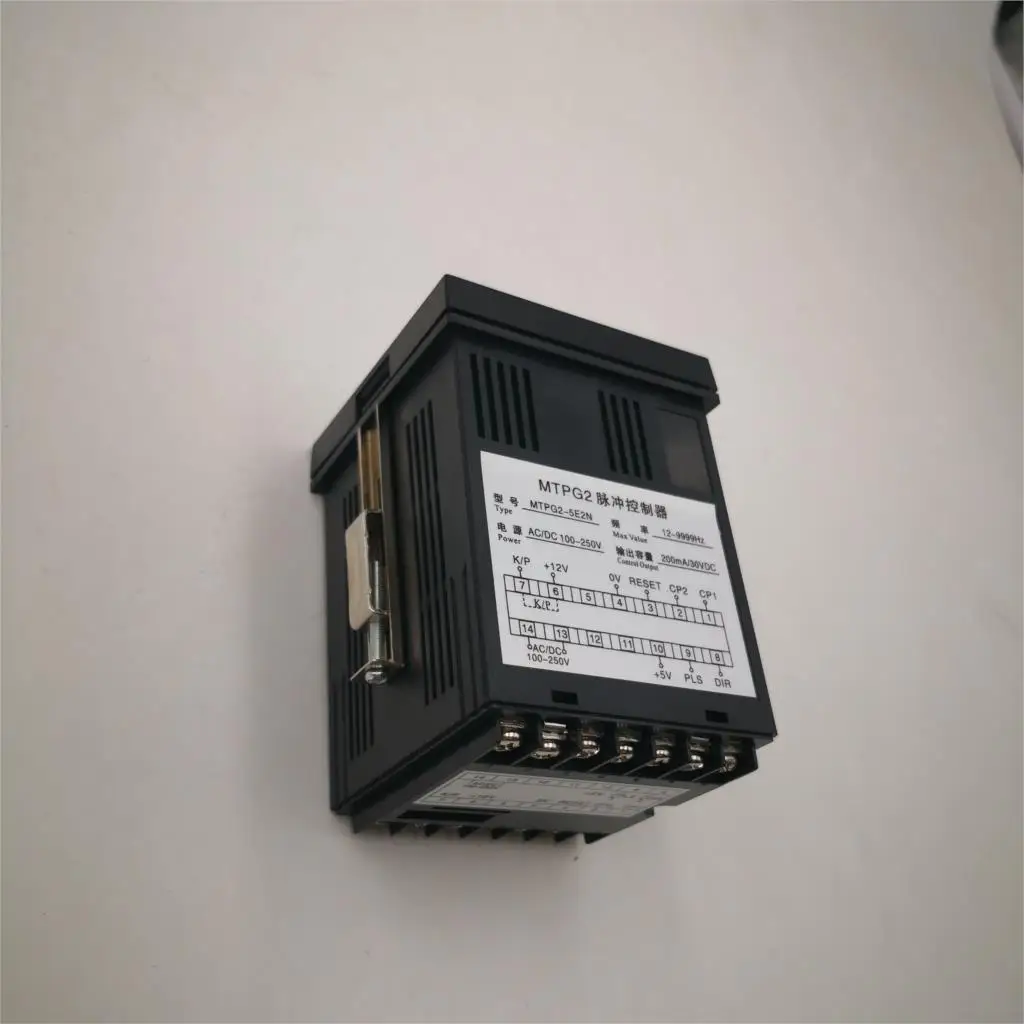

-------------------------------------------------- ------------------------------Два NPN транзистора с открытым дренажным выходомВыходы OUT1 и OUT2 соответствуют клеммам CP и DIR шагового двигателя (некоторые из них CW и CCW)
Выход может быть установлен, количество шагов ходьбы, скорость движения и направление движенияМожно установить несколько сегментов: 0-15 сегментов
Диапазон настройки каждого шага составляет 0 ~ 59999 (если Sd --- 0 установлен в 10000, это означает, что сегменту 0 нужно перемещать 10000 шагов)Можно установить выходную частоту и направление каждого импульса (nFnnnn, например, 1F5000, указывающий вращение вперед, скорость 5000 Гц)Диапазон частот на выходе: 12-9999 Гц (помноженные на несколько)Настройка направления: 0 без импульсного выхода (пауза синхронизации)1 выходной пульс, движение вперед2 выхода импульса, обратное движение

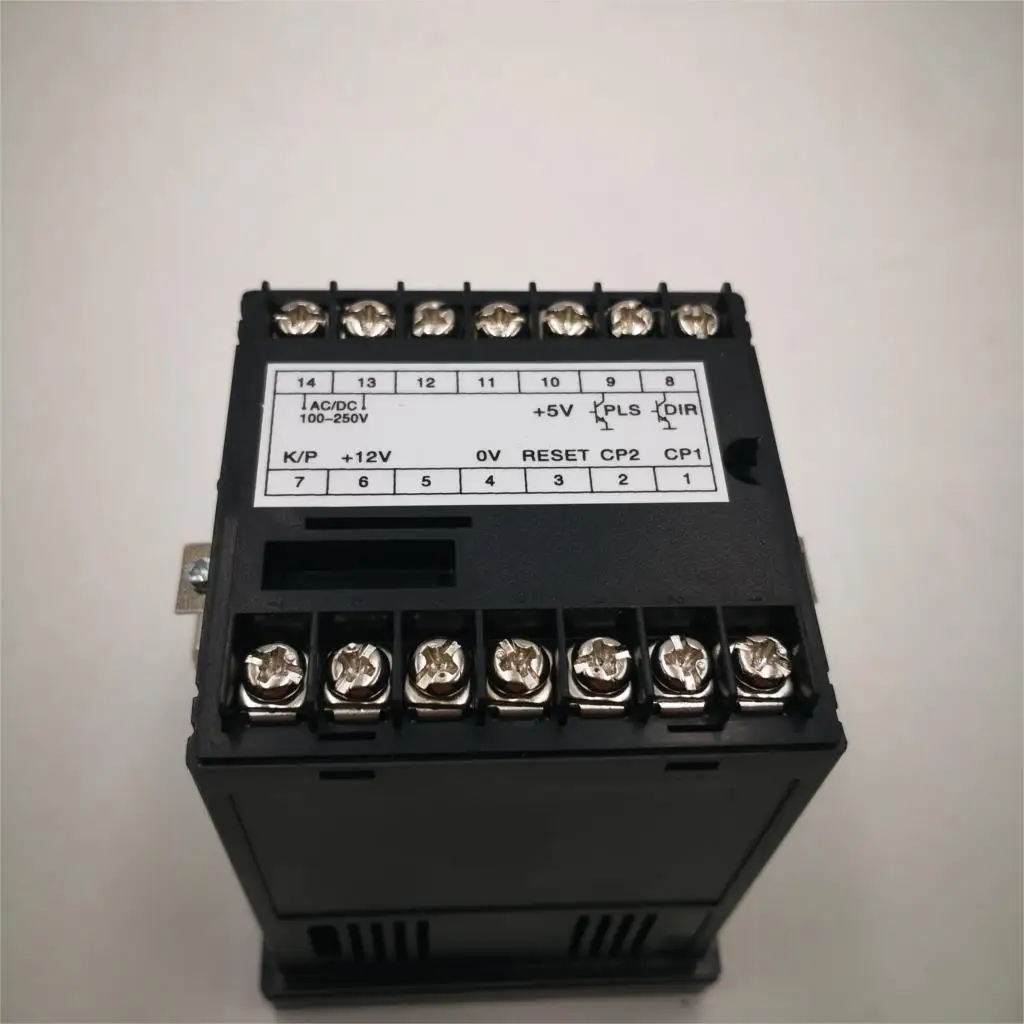

-------------------------------------------------- ------------------------------С множеством входов и функция терминалыK/P терминал: при подключении к терминалу + 12 В он начинает работать, отключается и останавливается;Сброс терминала: когда входной сигнал, контроллер сбрасывается в начальный сегмент и начинает работать снова;CP1 и CP2 многофункциональные Клеммы: непрерывная работа цикла, форсированная работа следующего сегмента и односегментное срабатывание;-------------------------------------------------- ------------------------------
Запустить режим управления:Rn --- 1 выражен как режим непрерывной работы, и сегменты непрерывно работают в порядке;Rn --- 2 выражен как односегментный режим работы. После одного запуска, пауза один раз, контроль ввода CP2 запускает следующий сегмент;Rn --- 3: режим управления переключателем: сброс терминала не имеет функции; CP1 подключен к 0 В и имеет скорость и направление SD---0 сегменте.CP2 подключен к 0 В и имеет скорость и направление SD---1 сегменте. Он останавливается при отсутствии подключения и используется для ручного управления переключателем.Положительные и отрицательные движения;Rn --- 4: положительный и отрицательный режим работы триггера: сброс подключения 0 В останавливает работу, отключает работу; Управление триггером CP1 имеет SD---0 сегментСкорость и направление работы, пусковое управление CP2 было выполнено в скорости и направлении SD--1 сегменте, применяется к A, B дваПоложительное и отрицательное движение между переключателями перемещения;
Метод управления:CtrL-1 выражен как режим управления CP и DIRCtrL-2 выражен как режим управления CW и CCW
Режим ввода терминала сброса:Rst -- 0 отображается как сброс уровня, активный низкий уровень и начинает работать, когда сигнал сброса эвакуирован.Rst -- 1 означает сброс верхней кромки, И сигнал сброса сбрасывается из процесса перехода несуществующего (можно использовать в качестве кода цвета для устранения накопившей ошибки).Rst -- 2 показывает сброс нижнего края, и сигнал сброса сбрасывается с перехода на переход (можно использовать в качестве цветового кода для устранения накопившей ошибки).
Режим управления терминалом Cp2:Cp2 -- 0 означает, что после завершения бега, когда есть входной сигнал, следующий сегмент запускается, и нет входа во время движения;Cp2 -- 1 означает, что до тех пор, пока есть входным сигналом, он вступает в следующем сегменте операции. Когда во время процесса движения есть сигнал, он входит в следующий сегмент и останавливается, ожидая запуска следующего импульсного входа;
AC-XXX настройки ускорения и замедления:AC-020 выражена как изменение частоты 20 Гц на 1 шаг ходьбы.
SC--XX режим отключения памяти:SC -- on Power-off положение памяти, начиная с позиции памяти при следующем включении питанияSC -- отключения питания не помнит, сброс на следующем включении, запуск с исходного-------------------------------------------------- ------------------------------
-------------------------------------------------- ------------------------------
Многие клиенты не знают, как выбрать шаговый двигатель. Здесь шаговый двигатель
Выберите модель в соответствии с крутящим моментом,Величина крутящего момента зависит от реальных условий работы машины

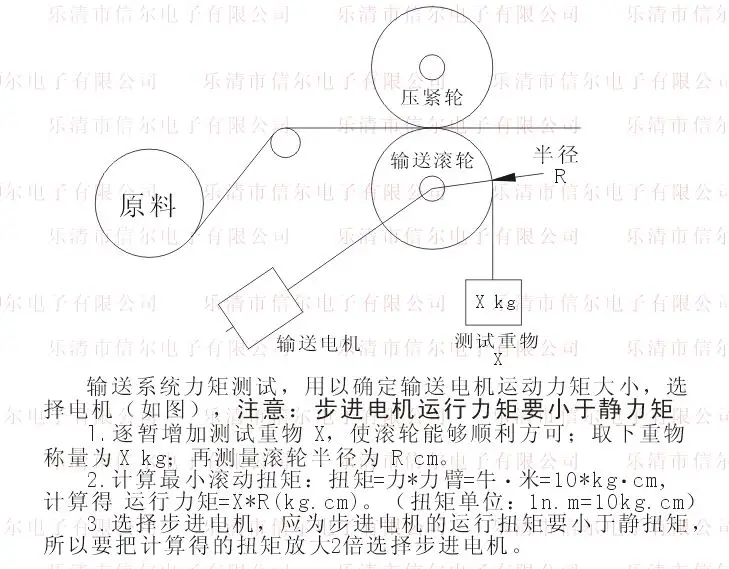

Метод вычисления показан на следующем рисунке:
