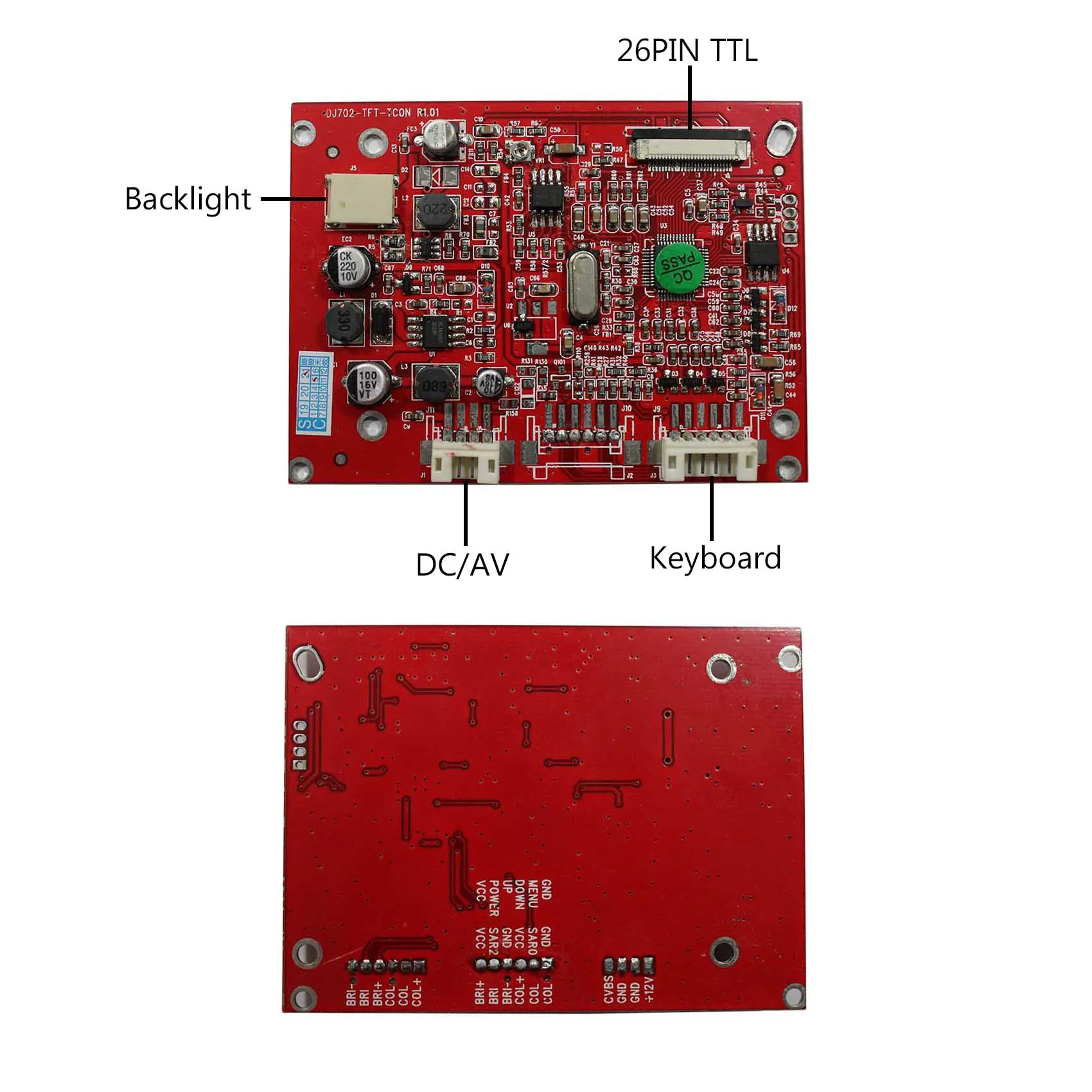

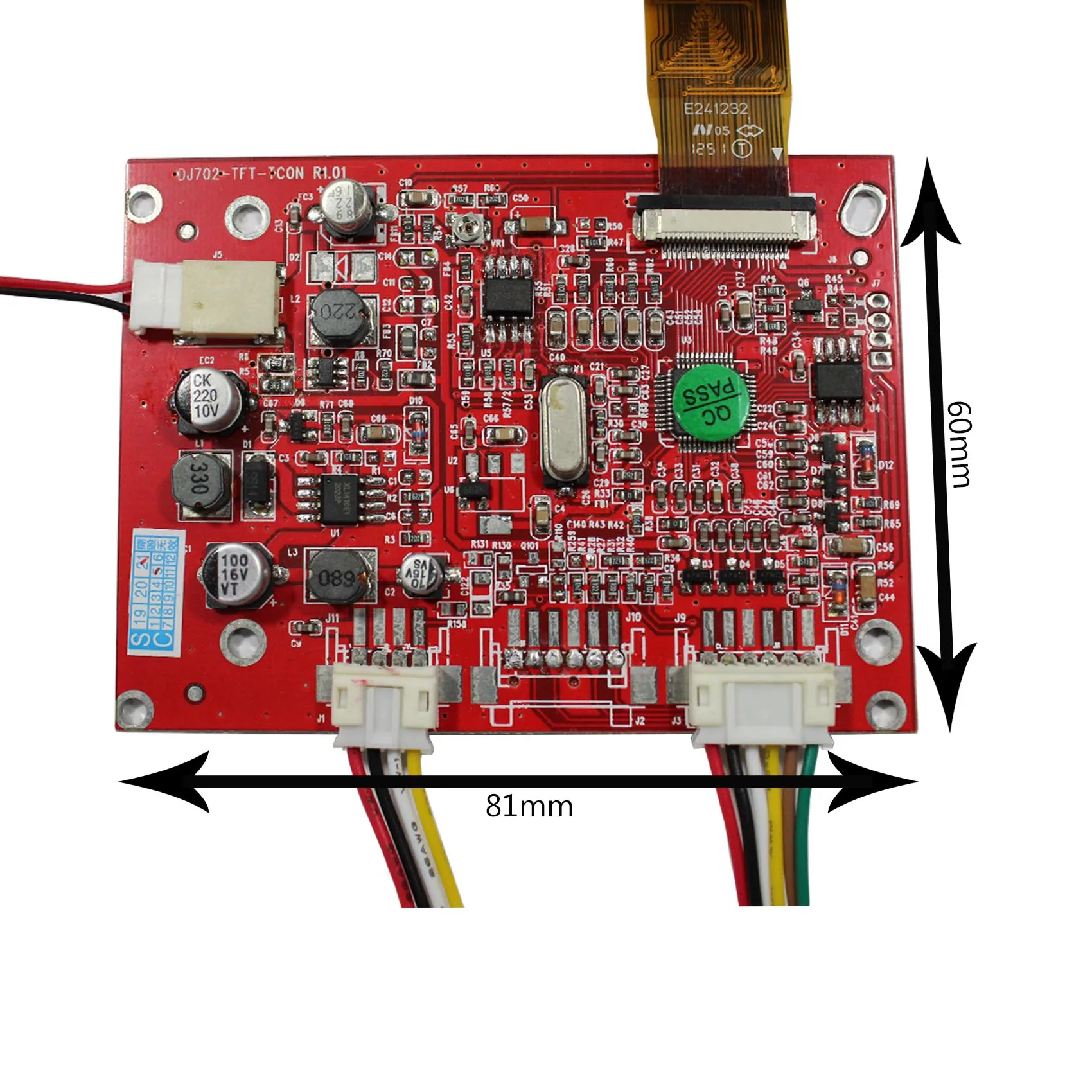

Плата ЖК-контроллера: CVBS вход ЖК-контроллер плата работает для 26Pin TTL интерфейсЖК-экран Входной адаптер питания:12 В постоянного тока более1.А. Поставляется в режиме ожидания, когда не входной сигнал Модель в режиме ожидания <1 Вт Видео вход:CVBS OSD: яркость контрастность Авто язык и так далее Язык:Английский Французский Немецкий Испанский итальянский и так далее Размер платы:65 мм x 40 мм x 8 мм 7"AT070TN07 480X234ЖК-экран: Режим отображения TN, обычно белый, трансмиссионный Разрешение480(RGB)×234 Общий размер164,9×100×5(H×V×D) Область отображения154,08×86,58(H×V) Яркость200 кд/м² (Typ.) Контрастность3.00:1 (Typ.) (ТМ) Угол обзора60/60/4.0/60(Typ.)(CR≥ 10) [влево/вправо/вверх/вниз] Интерфейс сигнала26 контактовTFT аналоговый RGB , FPC Подсветка WLED Вход Напряжение 3,3 Вольт постоянного тока (тип.)

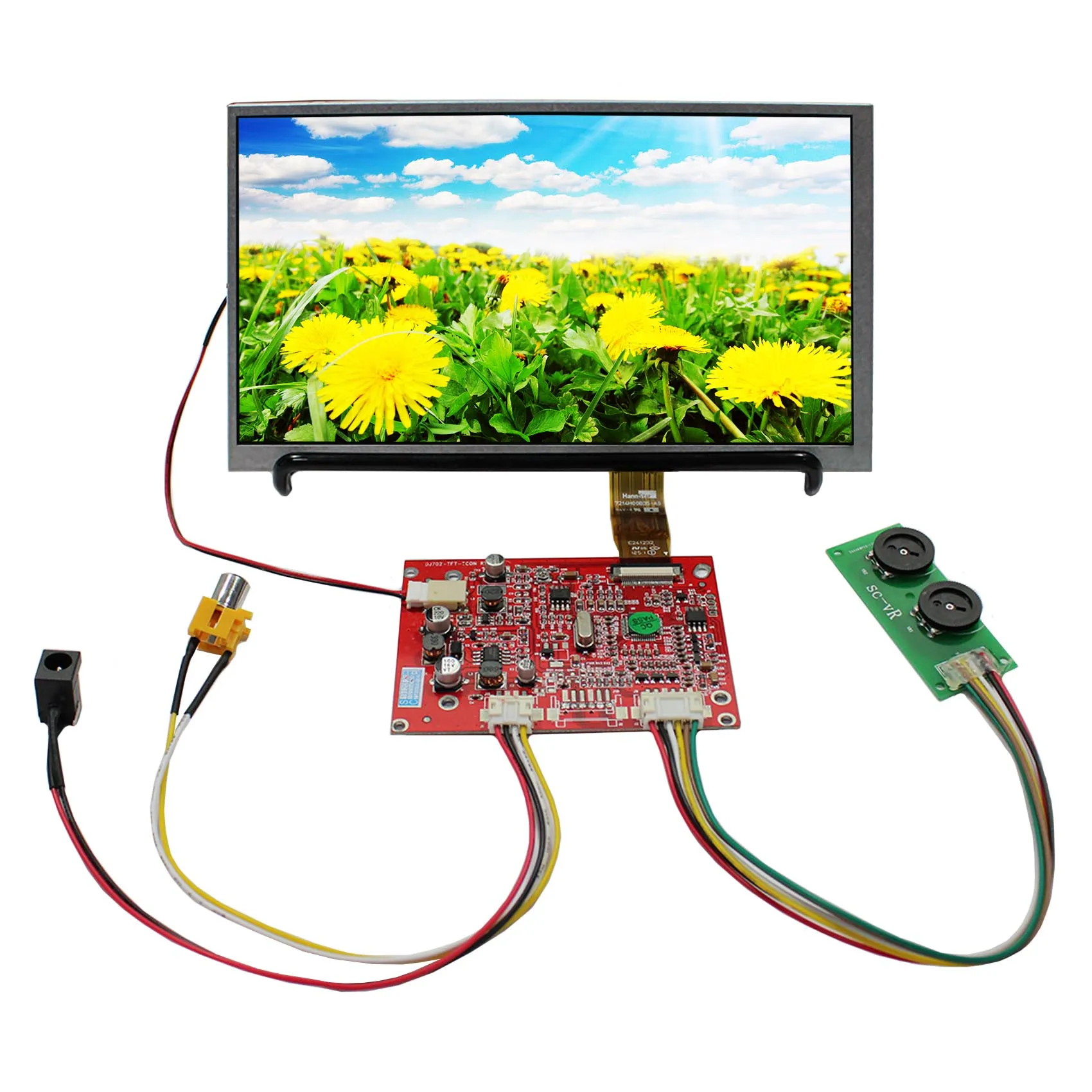

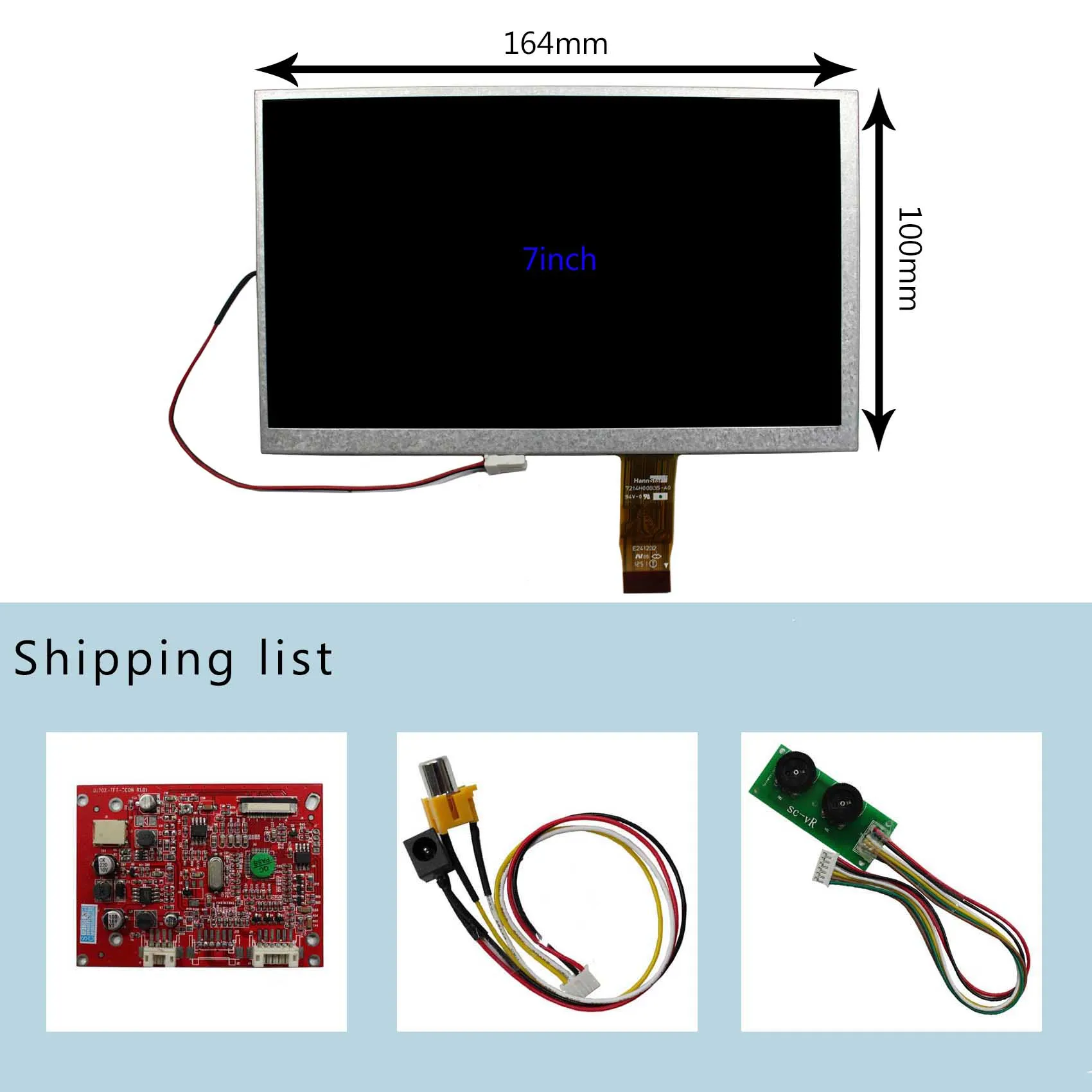

Упаковочный лист: 1 ×Плата контроллера CVBS LCD 1 ×7ДюймAT070TN07 480X234ЖК-экран 1 ×Кабель питания и CVBS 1 ×Клавиатура с кабелем
Установка и внимание:
1.Входное напряжение платы ЖК-контроллера должно быть 12 В постоянного тока (за исключением некоторых досок, которые отмечены необходимостью использования 5 в постоянного тока), ток мощности рекомендуется для 2А или больше 2А. Если вы не уверены, пожалуйста, подтвердите на странице ссылки на покупку или подтвердите с продавцом. (ВАЖНО: если используется неправильный адаптер питания, плата может быть сожжена, поэтому, пожалуйста, позаботьтесь об этом.)
2.Не изменяйте настройки платы контроллера, все платы были установлены с совместимой прошивкой и правильной настройкой, и сигнальный кабель уже подключен на плате. (Контактный разъем кабеля сигнала на плате с отметкой Pin1.)

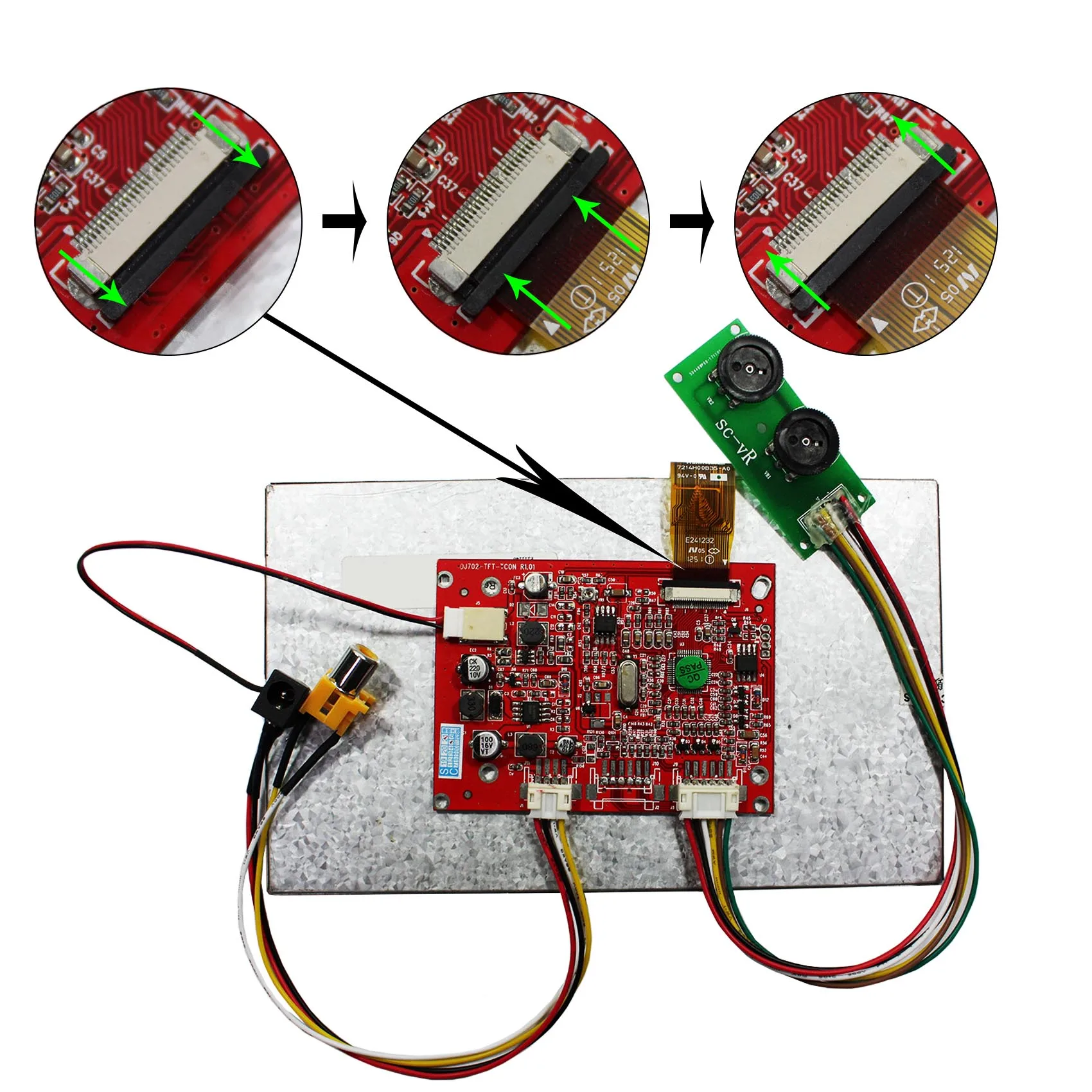

3.Для подключения кабелей см. Изображение ссылки на покупку. (ВАЖНО: если соединение с неправильным направлением, иногда может повредить ЖК-дисплей, поэтому, пожалуйста, позаботьтесь об этом.) Перед включением подтвердите, подключен ли сигнальный кабель между ЖК-экраном и платой контроллера к правильному контакту, И подтвердите, подключен ли экранный кабель задней подсветки к инверторной плате (усилительная плата).
4.После правильного подключения перед включением платы проверьте, не прикасайтесь ли панель к задней стороне ЖК-дисплея или другому проводящему веществу, которое может привести к короткому состоянии платы. Затем введите питание и введите источник сигнала одновременно, экран и плата контроллера будут работать нормально.
5.Если у вас есть какие-либо другие вопросы или проблемы, которые вы не можете решить со следующим «анализом проблем и стрельбой», пожалуйста, не стесняйтесь связаться с нами, прежде чем оставить отзывы или оставить спор, мы ответим вам в течение 24 часов, чтобы решить проблему или вернуть вам деньги, если это не может быть исправлено.
6.Когда вы свяжитесь с нами, пожалуйста, предоставьте следующую информацию по фотографиям для анализа:
А.Имя типа экрана. (Сделайте фотографию ярлыка на задней стороне экрана)
B.Все ваши условия подключения, особенно для сигнального кабеля к разъему панели. (Сфотографируйте их.)
C.Спецификации Вашего адаптера питания. (Сфотографируйте спецификации адаптера питания. Этикетка)
7.Когда вы возвращаете один товар на склад, это иногда означает, что его выкинут. Вероятность рециркуляции очень, очень низкая. Таким образом, чтобы защитить нашу окружающую среду, мы надеемся, что вы сможете провести анализ или связаться с продавцом, прежде чем вернуть этот продукт. Большое спасибо.
8.Надеюсь, вы получите полезный продукт и оставите нам положительные отзывы, спасибо.
Мы предоставляем способы оплаты T/T, HSBC, Paypal, Western Union.
Товары будут доставлены в течение 3 рабочих дней, за исключением праздников.
Это очень важно для вас, чтобы подтвердить адрес и номер телефона вашего заказа. Вы можете изменить адрес, прежде чем связаться с нами.
Доставка Aliexpress воздушным транспортом будет осуществлена в течение 15-60 дней. Если вам нужен товар срочно, его можно отправить экспресс-доставкой.
Возможно, вы столкнетесь с ситуацией, указанной ниже:
Если вы не получили товар в течение 15-60 дней, пожалуйста, проверьте номер отслеживания или свяжитесь с нами.
Любые проблемы с операцией, мы можем обеспечить беспроводную техническую поддержку в рабочее время.
Если товар поврежден во время доставки, пожалуйста, свяжитесь с нами после получения товара, мы повторно отправим или вернем вам деньги.
Один год гарантии со дня продажи товара. Некоторые технические проблемы можно решить онлайн.
Хорошие отзывы очень важны для нас. Пожалуйста, оставьте положительный отзывы, если вы удовлетворены нашей продукцией и обслуживанием. Спасибо!
