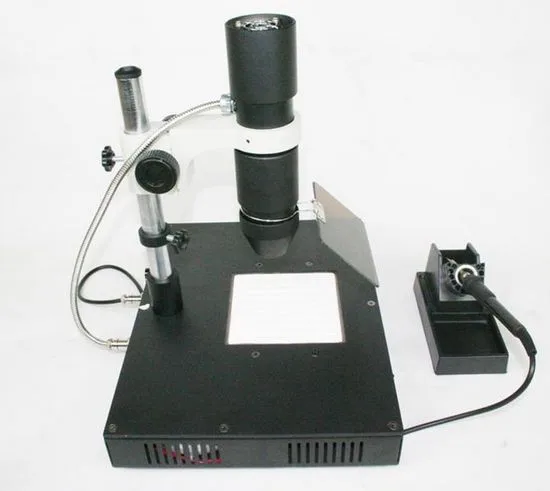

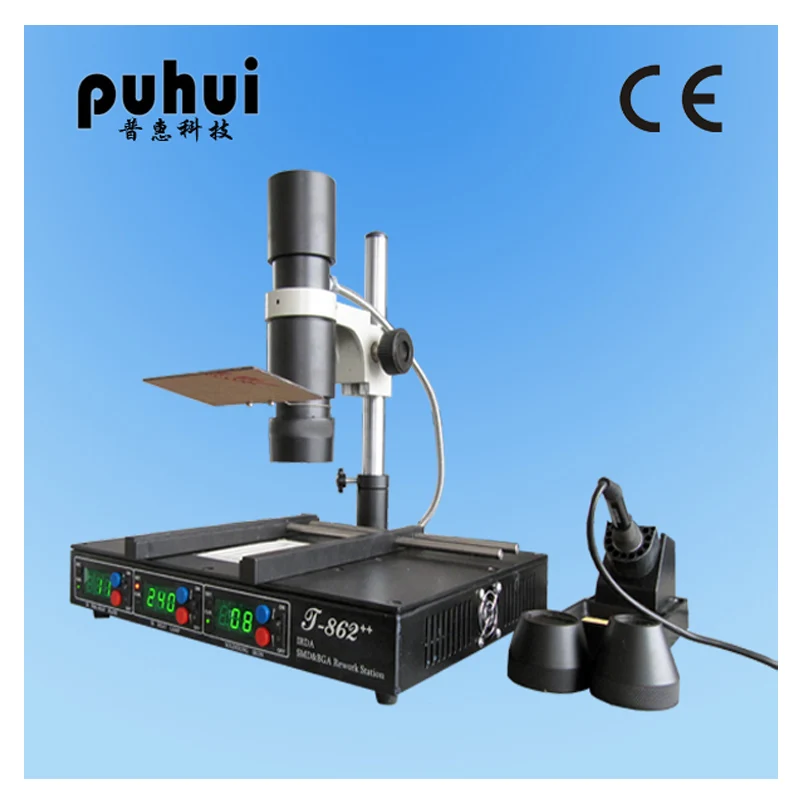

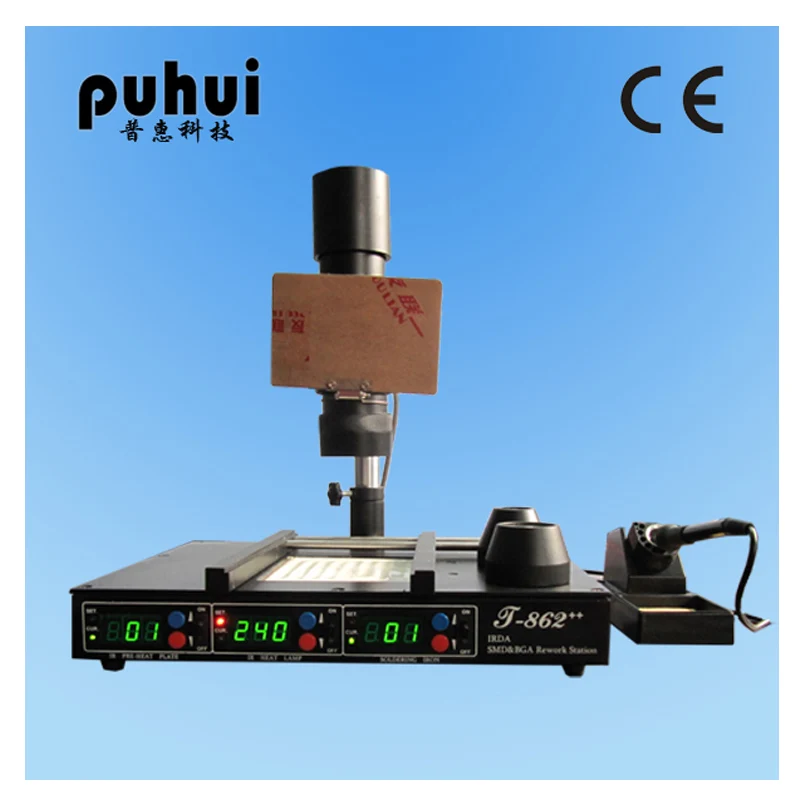

Инфракрасная печь для оплавления IC НАГРЕВАТЕЛЬ BGA наладочная станция PUHUI T862 ++
Рабочее напряжение:AC220/110 в 50/60 Гц
Выходная мощность:800 Вт
Температура:100C-350C
Метод работы
1. Найдите, выберите и прикрепите соответствующий Объектив:

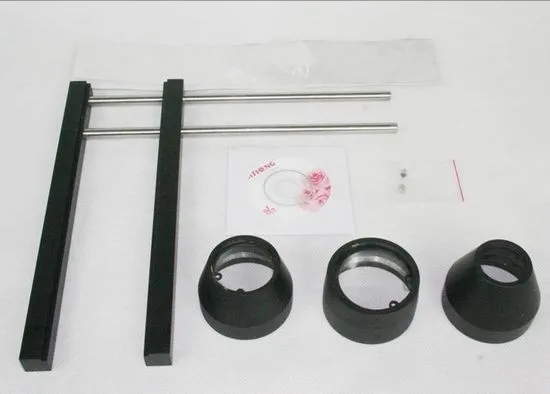

Полезные диаметр линз 28 мм, 38 мм, 48 мм.
(1) Когда площадь чипов ниже 15 мм * 15 мм, пожалуйста, выберите температуру ИК-лампы около 160-240 с, И выберите объектив, который D = 28 мм, чтобы избежать разрушения других мест, обычно это занимает около 20-40 секунд.
(2) Когда площадь чипов составляет от 15 мм * 15 мм до 30 мм * 30 мм, пожалуйста, выберите ИК-лампу температуры около 240-320C, И выберите объектив, который D = 38 мм, чтобы избежать разрушения других мест, обычно это занимает около 30-60 секунд.
(3) Когда площадь чипов выше 30 мм * 30 мм, пожалуйста, выберите температуру ИК-лампы 350C (Внимание: сначала следует включить блюдо предварительного нагрева, И настройте температуру около 150-200с, подождите 3-5 минут, чтобы температура оставалась стабильной на установленной температуре), и выберите объектив, который D = 48 мм, чтобы избежать разрушения других мест, И держать корпус лампы прямым светом. Вы должны тщательно контролировать время, чтобы избежать пригорания чипов
Предупреждение:
Светильник вая система будет стрелять прямо. Пожалуйста, Уделите больше внимания времени на контроль, чтобы избежать выгорания.

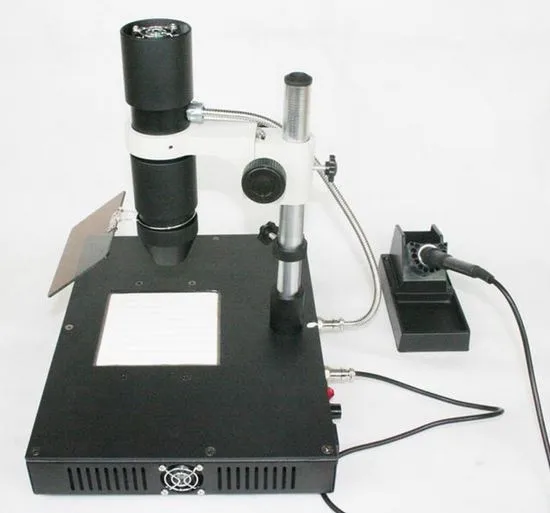

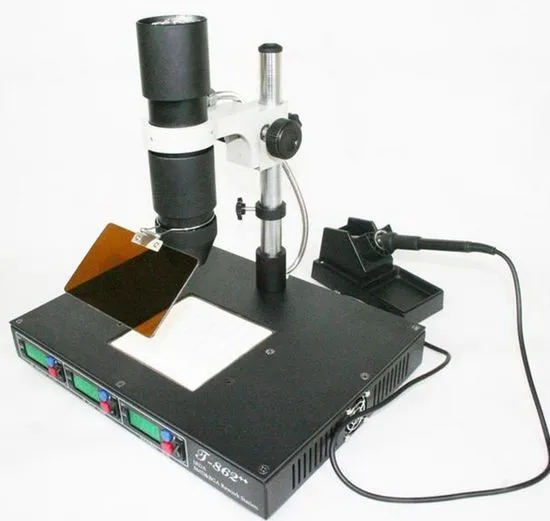

2. Откройте машину
(1) Проверьте, подходит ли соединительный провод корпуса лампы и 936-Iron.
(2) Найдите и прикрепите кабель питания к задней части переработанной станции
(3) Убедитесь, что все Клавишные переключатели передней панели выключены.
(4) поместите заднюю часть выключатель питания переменного тока в положение ON.
(5) Пройдите T-862 ++ самотестирование (POST).
(6) настройка температуры-точки будут отображать последнее используемое значение.
(7) поместите целевую панель ПК на скользящую стойку и ориентируйтесь на близость расчетного положения сфокусированного инфракрасного света,
(8) Отрегулируйте T-862 ++ высоту инфракрассветильник, позвольте 20-30 мм от конца объектива до целевого компонента платы ПК. (9) Включите два переключателя. Они контролируют разминочную пластину и светильник.

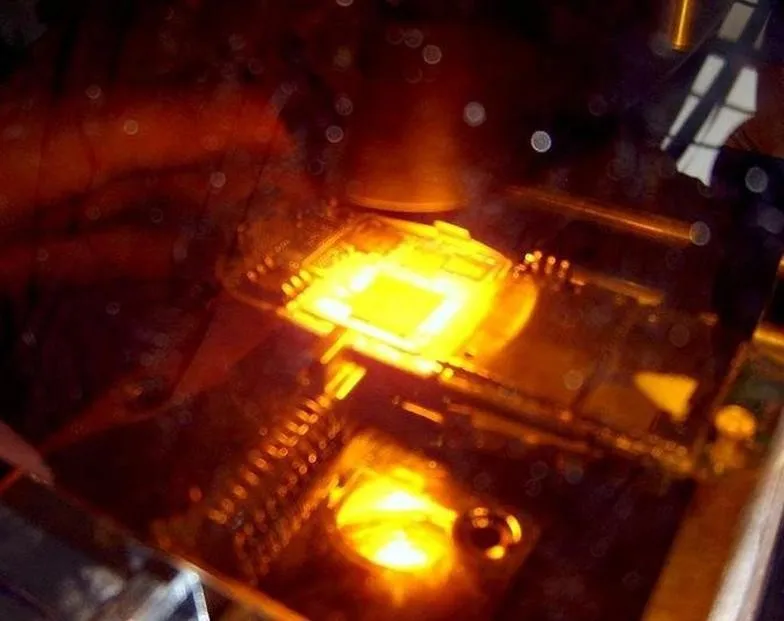

3. Удаление и замена компонентов платы ПК.
(1) Установите печатную плату на держатель
(2) Включите переключатель блюда предварительного нагрева и настройте температуру
(3) Включите переключатель ИК-лампы, отрегулируйте температуру (температура должна быть достаточно теплой, чтобы припой был разжижен), фокусируйте инфракрасный светильник на снимаемом чипе.
(4) после того, как припой разжижится и расплавится, используйте пинцет для удаления стружки.
4. Пайка чипа.

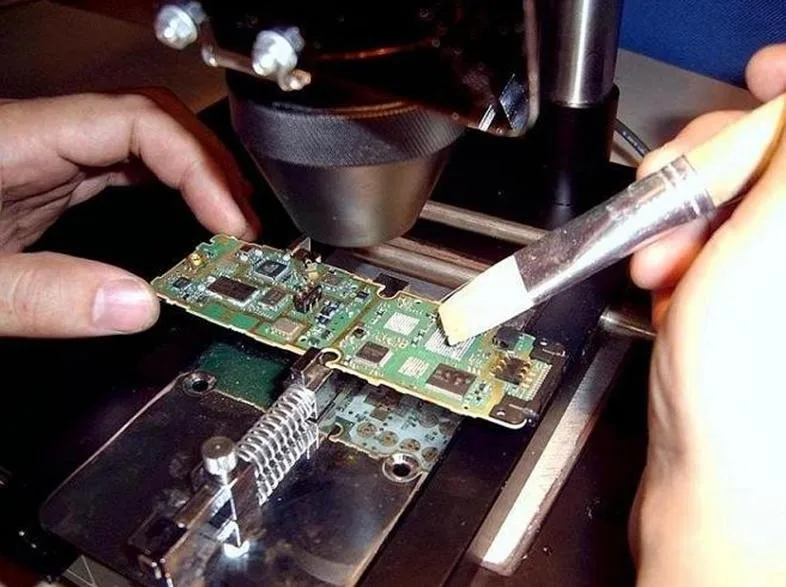

(1) Очистите накладку с помощью щетки
(2) затем положите шарик припоя и плоский флюс припоя на целевую площадку
(3) Включите переключатель блюда предварительного нагрева и настройте температуру
(4) Включите переключатель ИК-лампы, отрегулируйте температуру (температура должна быть достаточно теплой, чтобы припой был разжижен), фокусируйте инфракрасный светильник на чипе для пайки.
(5) дождитесь, чтобы инфракрасная лампа нагревала Поток Припоя, так как Паяльные шарики на целевой чип-площадке достигают температуры жидкости. Используйте пинцет или вакуумное устройство, чтобы поместить чип в нужное положение. Как только припой разжижится, чип будет продан автоматически.
После охлаждения чипа подберите печатную плату, проверьте, в порядке ли она. Если нет, повторите эксплуатацию.
5. Использование 936 жаропрочного утюга
Его можно использовать отдельно, но убедитесь, что он должен быть подключен к шасси.
Если компонент слишком маленький, вам не нужно использовать ИК-лампу, достаточно 936 просеивания железа.
Откройте переключатель 936 прокачки-утюга, настройте температуру, затем используйте его по своему усмотрению.Обслуживание:
Всегда убедитесь, что легкий вентилятор охлаждения корпуса беспрепятственно и чисто.
Используйте немного машинного масла. Смажьте держатель фокуса и направляющую клетки, чтобы предотвратить ржавчину, сохраните их удобство в эксплуатации.
Предупреждение!
Система T-862 ++ создает температуры сверх высоких градусов через инфракрасный светильник. Надевайте соответствующую защиту для глаз или любое устройство в пределах T-862 ++ при его использовании. После использования не отключайте питание сразу, убедитесь, что корпус светильника холодный на ощупь, выключите выключатель питания, затем поместите систему в воздухопроницаемость и безопасность хранения.
Не используйте эту систему или любое связанное устройство в среде, способствующей возгоранию или электрической перегрузке.
Отключите вилку питания переменного тока, когда она не используется.
При использовании он обладает высокой температурой, не позволяйте детям или не обученным касаться T-862 ++.
'
