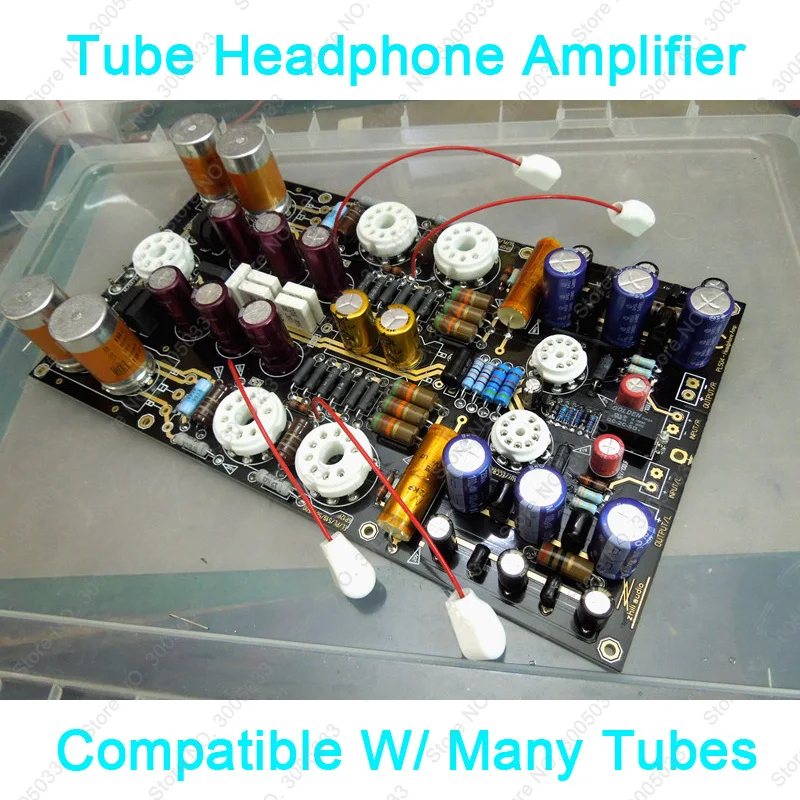

Трубчатый усилитель для наушников Hi-Fi 12AU7 + EL500/EL504/EL519 + GZ34, ламповый клапан, головка усилителя для наушников, 32 Ом до 1Kohms, гарнитура для наушников
Уникальный трубчатый усилитель для наушников, совместимый со многими трубками
Мощный выход с двумя трубчатыми каскадами, может управлять всеми наушниками на рынке
Варианты

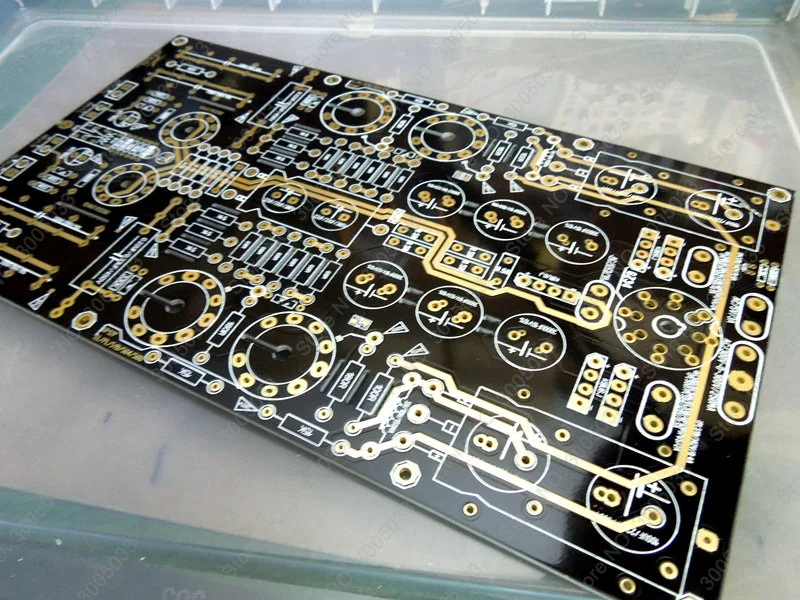

1.План1: Только чистая печатная плата

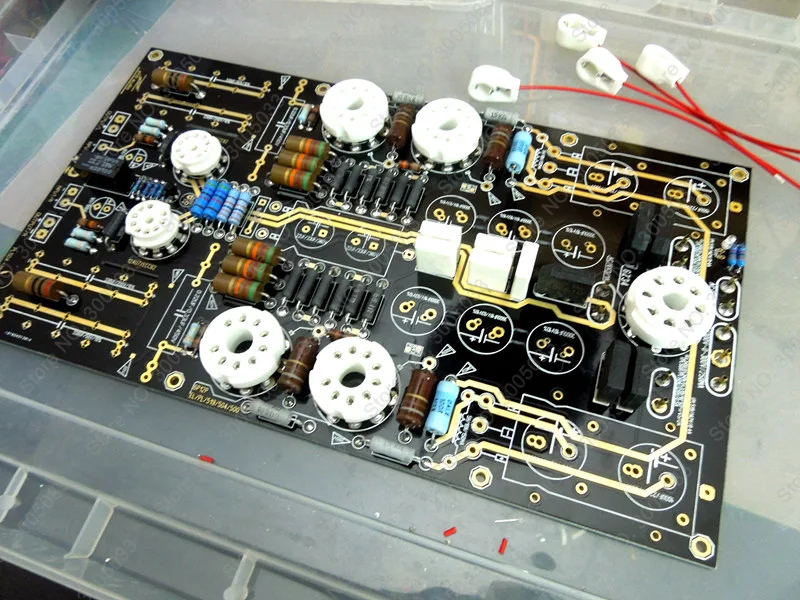

2.План2: Печатная плата + резисторы + трубчатый гнездо, конденсатор в комплект не входит, продается в комплекте «сделай сам»
3.План3: Печатная плата + резисторы + трубчатый разъем + конденсатор, продается в комплекте «сделай сам»

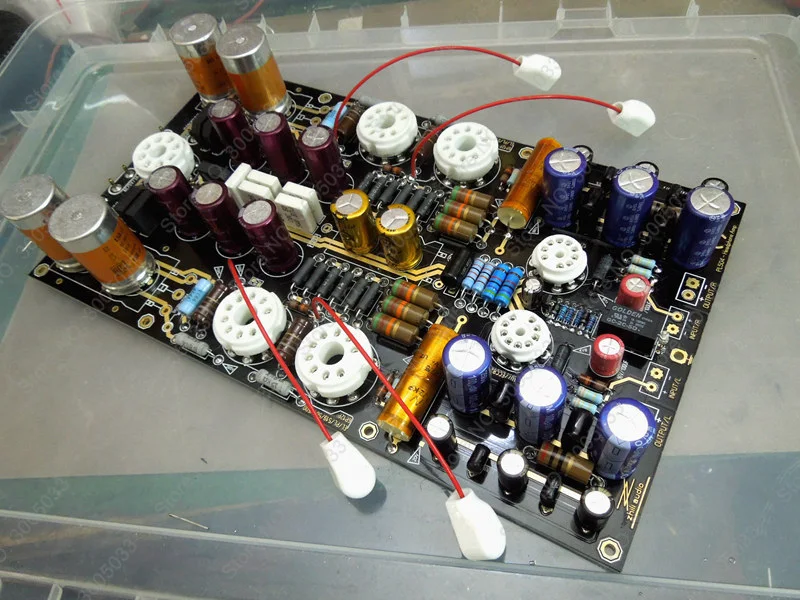

4.План4: Готовая печатная плата со всеми компонентами (трубки в комплект не входят), пожалуйста, свяжитесь с нами, если вы хотите купить.
Характеристики
Трубки: EL500/6P12/EL519 и т. д. * 4 ,GZ34/5AR4*1 (не входят в комплект)
Совместимые трубки и требования к напряжению:
* EL504/EL500/EL510/6P12, AC 7,5 в (3A)* 2 для нити накала, AC в-в (мА) для пластины/анода, AC 5 В (3A)* 1, 6,3 В переменного тока (1 а) * 1
* PL504/PL500, 29 в переменного тока (0,8 А) * 2 для нити накала, 300 В-300 В переменного тока (250 мА) для пластины/анода, 5 В переменного тока (3 а) * 1, 6,3 В переменного тока (1 а) * 1
* PL519, AC 42 в (0.8A)* 2 для нити накала, AC 300V-0-300V(250ma) для пластины/анода, AC 5V(3A)* 1, AC 6,3 V(1A)* 1
Размер печатной платы: 130 мм x 285 мм, толщина 2,2 мм FR4, Высококачественная печатная плата с медным покрытием 2 унции
Сглаживающий конденсатор нити по умолчанию составляет 3000 мкФ/16 в, это для трубок 6,3 В, включая 6P12/EL504/EL500/EL519, для других трубок 27 в или 40 в конденсатор должен быть равен или менее 2000 мкФ.
Для сглаживания выпрямленной мощности требуются два дросселя 10H 150 мА
Напоминание о покупке
Пожалуйста, подключите трубку к розетке перед пайкой розетки трубки к плате PCB, это поможет избежать повреждения стекла трубки во время подключения после сборки.
Резисторы должны быть припаяны, чтобы сохранить пространство между резистором и печатной платой, потому что некоторые резисторы будут горячими во время работы, подвесная установка может быстро рассеять нагрев и сделать усилитель надежным

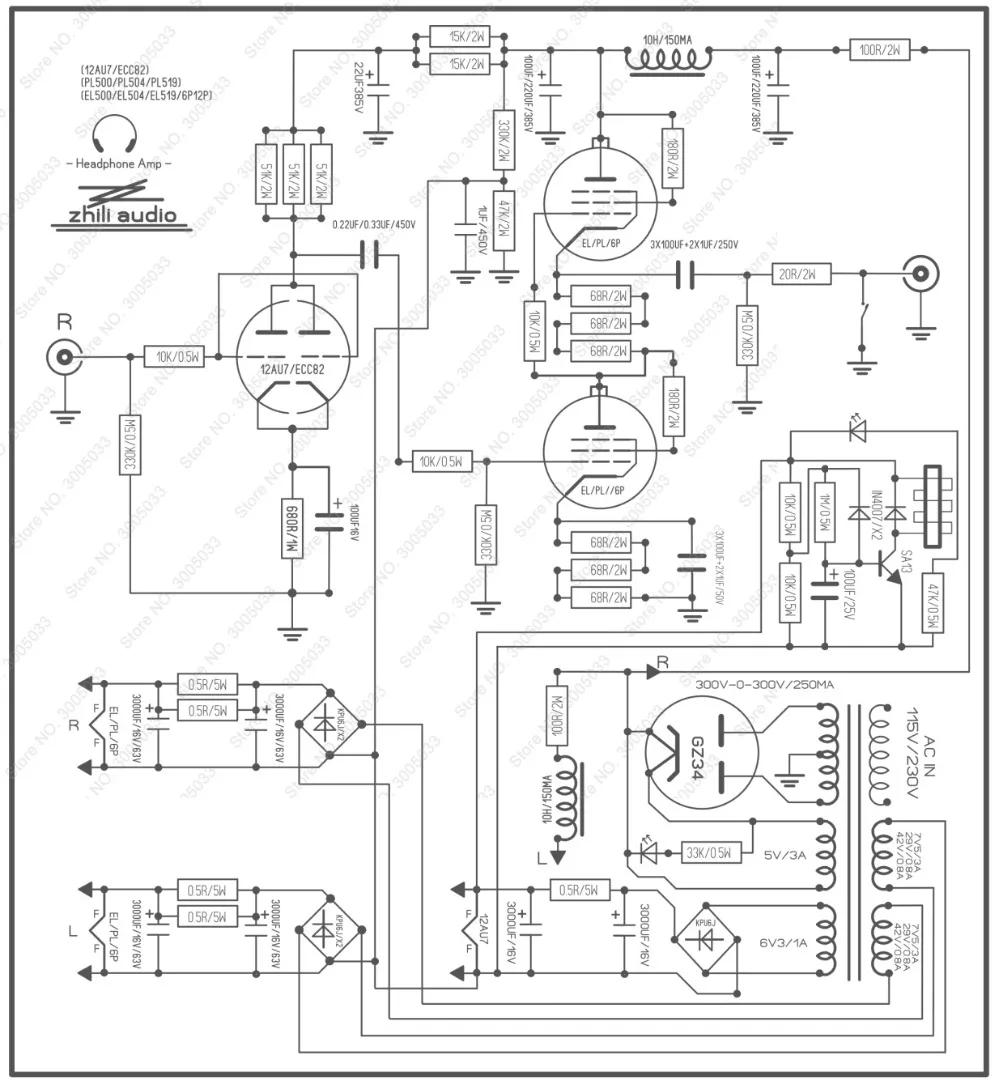

Этот продукт предназначен для пожилых аудиофилов, которые могут разобраться в схеме, собранная плата будет протестирована перед отправкой, так как знания об использовании разные, неправильная сборка или повреждения не соответствуют нашей гарантии на продукт, мы предоставляем только техническое обслуживание, ваша покупка означает, что вы согласны с этим заявлением
Поскольку приобретенные компоненты могут отличаться при покупке у поставщика, поэтому часть компонентов может отличаться от изображений, но качество и производительность будут одинаковыми.
Эта плата нуждается в электронной технологии и обнаруживаемости, она предназначена для старших аудиохилов, которые способны собирать только трубные изделия.
