Китайский поставщик, USB-интерфейс KNX ECB GVS K-bus для системы умного дома KNX

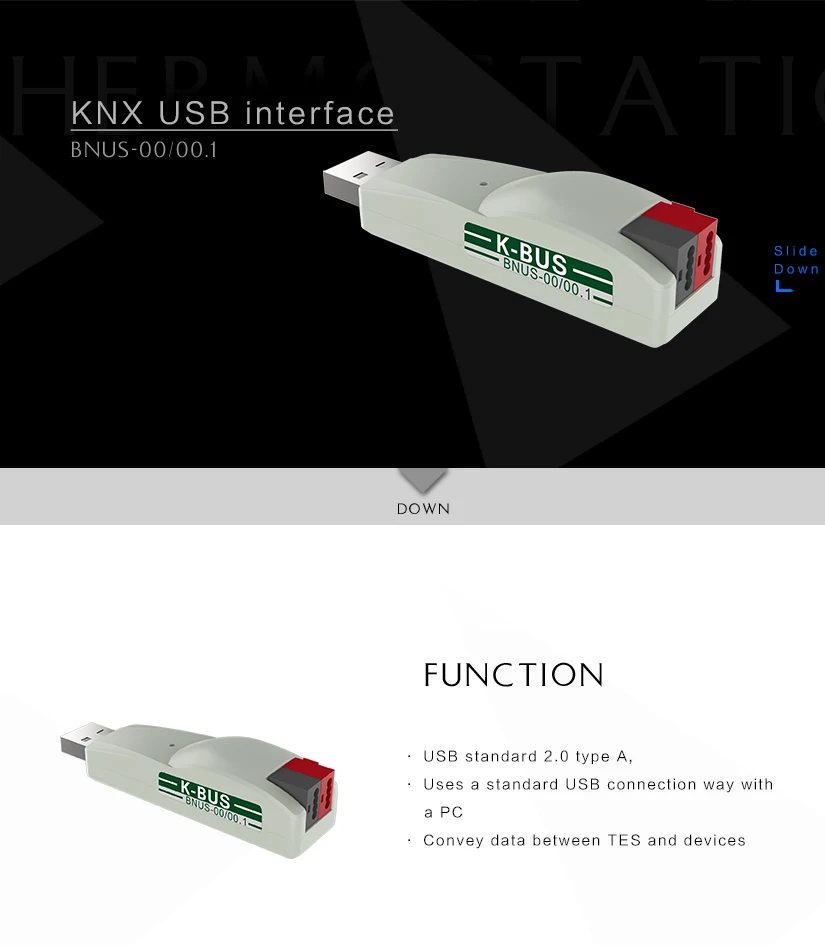

Интерфейс KNX USB система автоматизации умного дома

Интерфейс KNX USB предназначен для интеллектуальной системы управления зданием, которая используется для облегчения связи между ПК и системой KNX.Интерфейс KNX USB соединяет ПК с системой EIB/KNX через тип разъема USB a спереди и удлинитель интерфейса USB для настройки, параметрируйте и установите установку EIB/KNX, а также монитор шины с помощью программного обеспечения ETS (ETS3 или более поздней версии). В чехол достаточно длинной шины EIB удлинитель USB интерфейса не нужен.

Схема интерфейса KNX USB

1 Терминал подключения шины KNX / EIB

2 зеленый светодиодный индикатор загорается, как только USB интерфейс и ПК подключены и готовы к работе. Это означает, что существует связь между интерфейсом USB и ПК. Красный светодиодный индикатор загорается, как только USB интерфейс и шина KNX подключены и готовы к работе. Это означает, что на автобусе есть телеграмма.

3 красный светодиодный индикатор для указания физического адреса, зеленый светодиодный мигающий индикатор для отображения слоя приложения хорошо работает.

4 кнопки программирования

5 USB последовательных портов Соединительный терминал

6 USB кабель-удлинитель

KNX USB интерфейс размерный чертеж

ГВС, Профессиональное изготовление, производство, так как1999, Specilizing in KNX/EIB Smart Home/Office/Hotel/Building Solution и KNX Products.

KNX

   Для передачи данных управления всем компонентам управления зданием требуется система, которая устраняет проблемы изолированных устройств, обеспечивая, чтобы все компоненты общались одним общим языком: Короче говоря, система, такая как производитель и области приложений, независимая шина KNX.Этот стандарт основывается на более чем 20-летний опыт работы на рынке, в том числе с предшественника системKNX: EIB, EHS и BatiBUS. Через KNX medium, к которому подключены все автобусные устройства (витая пара, радиочастота, линия электропередачи или IP/Ethernet), они могут осуществлять обмен информацией.

Автобусные устройства могут быть датчиками или приводами, необходимыми для управления строительным оборудованием, таким как: освещение, жалюзи/ставни, системы безопасности, управление энергией, отопление, вентиляция и системы кондиционирования воздуха, системы сигнализации и мониторинга, интерфейсы для обслуживания и систем управления зданием, дистанционное управление, измерение, Аудио/Видео контроль, белые товары и т. Д.

Все эти функции можно контролировать, контролировать и сигнализировать через унифицированную систему без необходимости дополнительных центров управления.

ГВС и KNX

GVS является одним из лучших поставщиков, специализирующихся на НИОКР и производстве продуктов для автоматизации дома и зданий, которая включает в себя сенсорные/нажимные панели, датчики яркости/движения, диммер/переключатель/спуск затвора, источник питания, KNX к IP/RS232/RS485 конвертеры протоколов, KNX/DALI шлюз, входы, ИК передатчики, программное обеспечение, другие модули и т. Д.
